Fiat Freemont (2016 year). Instruction - part 2





NOTE:

• The driver's door key cylinder and the liftgate button

on the RKE transmitter cannot arm or disarm the
Vehicle Security Alarm.

• The Vehicle Security Alarm remains armed during

power liftgate entry. Pressing the liftgate button will
not disarm the Vehicle Security Alarm. If someone
enters the vehicle through the liftgate and opens any
door the alarm will sound.

• When the Vehicle Security Alarm is armed, the

interior power door lock switches will not unlock
the doors.

The Vehicle Security Alarm is designed to protect your
vehicle; however, you can create conditions where the
system will give you a false alarm. If one of the previ-
ously described arming sequences has occurred, the

Vehicle Security Alarm will arm regardless of whether
you are in the vehicle or not. If you remain in the
vehicle and open a door, the alarm will sound. If this
occurs, disarm the Vehicle Security Alarm.

If the Vehicle Security Alarm is armed and the battery
becomes disconnected, the Vehicle Security Alarm will
remain armed when the battery is reconnected; the
exterior lights will flash, the horn will sound. If this
occurs, disarm the Vehicle Security Alarm.

SECURITY SYSTEM MANUAL OVERRIDE

The Vehicle Security Alarm will not arm if you lock the
doors using the instruction door lock plunger.

17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PREMIUM SECURITY SYSTEM (for
versions/markets, where
provided)

The Premium Security system monitors the doors,
hood latch, and trunk for unauthorized entry and the
ignition switch for unauthorized operation. The system
also includes a dual function intrusion sensor and
vehicle tilt sensor. The intrusion sensor monitors the
vehicle interior for motion. The vehicle tilt sensor
monitors the vehicle for any tilting actions (tow away,
tire removal, ferry transport, etc).

In the event that something triggers the security sys-
tem, the headlights will turn on, the alarm will sound
and the turn signal and side repeater lights will flash for
29 seconds, and then the lights will continue to flash for
an additional 5 seconds. The system will repeat this
sequence for up to 8 security violations in any mode
(door ajar, motion, hood ajar, etc.) before having to
rearm the system. At the end of any particular trigger
event, the lights will continue to flash for 26 seconds.

TO ARM THE SYSTEM

Follow these steps to arm the theft alarm:

1. Make sure the vehicle ignition system is "OFF".

(refer to "Starting Procedures" in "Starting And
Driving" for further information).

2. Perform one of the following methods to lock the

vehicle:

• Push LOCK on the interior power door lock
switch with the driver and/or passenger door open.

• Push the LOCK button on the exterior Passive
Entry Door Handle with a valid Key Fob available in
the same exterior zone (refer to "Keyless Enter-N-
Go™" in "Knowing Your Vehicle" for further infor-
mation).

• Push the LOCK button on the Remote Keyless
Entry (RKE) transmitter.

3. If any doors are open, close them.

NOTE:

• Once the security system is armed, it remains in that

state until you disarm it by following either of the
disarming procedures described. If a power loss oc-
curs after arming the system, you must disarm the
system after restoring power to prevent alarm acti-
vation.

18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• The ultrasonic intrusion sensor (motion detector)

actively monitors your vehicle every time you arm
the security system. If you prefer, you can turn OFF
the ultrasonic intrusion sensor and vehicle tilt sensor
when arming the security system. To do so, push the
LOCK button on the RKE transmitter three times
within 5 seconds of arming the system (while the
Vehicle Security Light is flashing rapidly).

TO DISARM THE SYSTEM

The Vehicle Security Alarm can be disarmed using any
of the following methods:

• Push the UNLOCK button on the Remote Keyless

Entry (RKE) transmitter.

• Grasp the Passive Entry Unlock Door Handle with a

valid key fob available in the same exterior zone
(refer to "Keyless Enter-N-Go™" in "Knowing Your
Vehicle" for further information).

• Cycle the vehicle ignition system out of the OFF

position by pushing the Keyless Enter-N-Go™ Start/
Stop button (requires at least one valid Key Fob in
the vehicle).

NOTE:

• The driver's door key cylinder and the trunk button

on the RKE transmitter cannot arm or disarm the
Vehicle Security Alarm.

• When the Vehicle Security Alarm is armed, the

interior power door lock switches will not unlock
the doors.

The Vehicle Security Alarm is designed to protect your
vehicle; however, you can create conditions where the
system will give you a false alarm. If one of the previ-
ously described arming sequences has occurred, the
Vehicle Security Alarm will arm regardless of whether
you are in the vehicle or not. If you remain in the
vehicle and open a door, the alarm will sound. If this
occurs, disarm the Vehicle Security Alarm.

If the Vehicle Security Alarm is armed and the battery
becomes disconnected, the Vehicle Security Alarm will
remain armed when the battery is reconnected; the
exterior lights will flash, the horn will sound. If this
occurs, disarm the Vehicle Security Alarm.

SECURITY SYSTEM MANUAL OVERRIDE

The system will not arm if you lock the doors using the
instruction door lock plunger.

19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STEERING WHEEL LOCK

Your vehicle may be equipped with a passive electronic
steering wheel lock. This lock prevents steering the
vehicle without the ignition key. If the steering wheel is
moved to one of the lock positions with the key in the
off positions, the steering wheel will lock.

TO MANUALLY LOCK THE STEERING
WHEEL

With the engine running, rotate the steering wheel
one-half revolution in either direction (three o’clock or
nine o’clock position), turn off the engine and remove
the key. Turn the steering wheel slightly in either
direction until the lock engages.

TO RELEASE THE STEERING WHEEL LOCK

Cycle the ignition and start the engine.

NOTE: If you turned the wheel to the right to engage
the lock, you must turn the wheel slightly to the right
to disengage it. If you turned the wheel to the left to
engage the lock, turn the wheel slightly to the left to
disengage it.

ELECTRONIC VEHICLE
INFORMATION CENTER (EVIC)

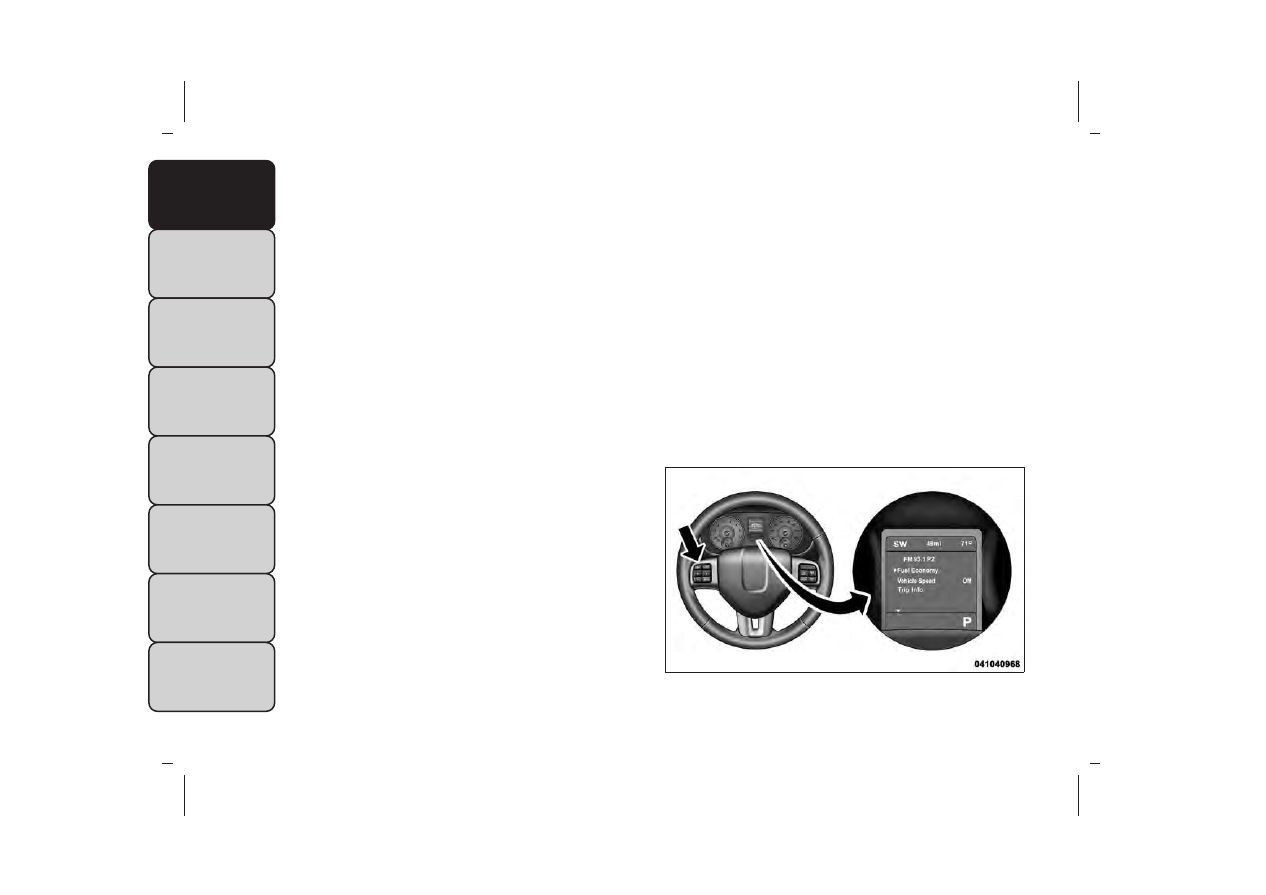

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

(fig. 8)

This system allows the driver to select a variety of
useful information by pushing the switches mounted on
the steering wheel. The EVIC consists of the following:

• Radio Info

• Fuel Economy

• Vehicle Speed

• Trip Info

(fig. 8)

Electronic Vehicle Information Center (EVIC)

20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Tire Pressure

• Vehicle Information

• Warning Message Displays

• Turn Menu OFF

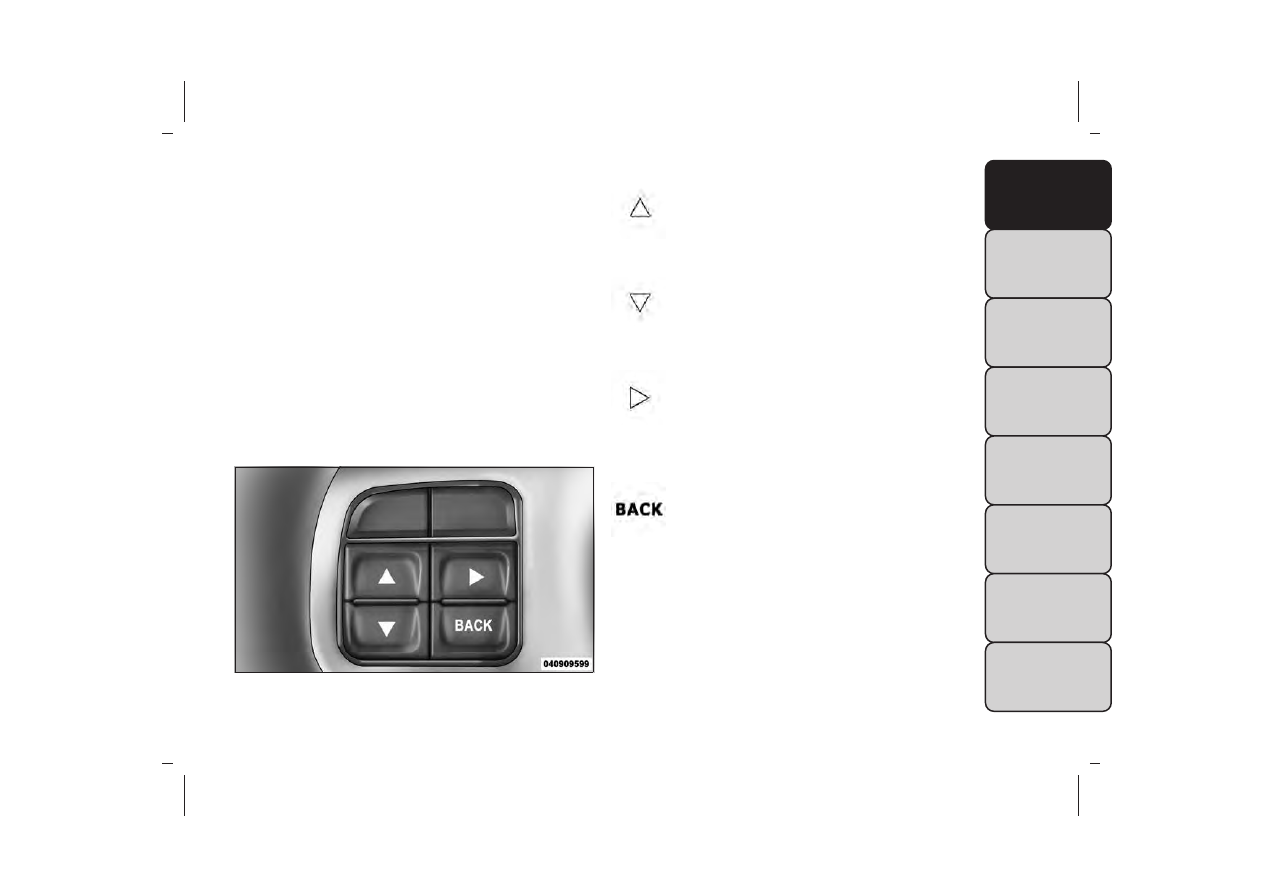

The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

(fig. 9)

• UP Arrow Button

Push and release the UP button to scroll
upward

through

the

main

menus

and

submenus.

• DOWN Arrow Button

Push and release the DOWN button to scroll
downward through the main menus and
submenus.

• RIGHT Arrow Button

Push and release the RIGHT arrow button
for access to main menus or submenus. Push
and hold the RIGHT arrow button for two

seconds to reset features.

• BACK Button

Push and release the BACK button to scroll
back to a previous menu.

(fig. 9)

EVIC Controls

21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ELECTRONIC VEHICLE INFORMATION
CENTER (EVIC) DISPLAYS

The EVIC display consists of three sections:

1. The top line where compass direction, odometer

line and outside temperature are displayed.

2. The main display area where the menus and pop up

messages are displayed.

3. The reconfigurable telltales section below the

odometer line.

The main display area will normally display the main
menu or the screens of a selected feature of the main
menu. The main display area also displays "pop up"
messages that consist of approximately 60 possible
warning or information messages. These pop up mes-
sages fall into several categories:

• Five Second Stored Messages
When the appropriate conditions occur, this type of
message takes control of the main display area for five
seconds and then returns to the previous screen. Most
of the messages of this type are then stored (as long as
the condition that activated it remains active) and can
be reviewed from the "Messages" main menu item. As
long as there is a stored message, an "i" will be displayed
in the EVIC's compass/outside temp line. Examples of
this message type are "Right Front Turn Signal Lamp
Out" and "Low Tire Pressure".

• Unstored Messages
This message type is displayed indefinitely or until the
condition that activated the message is cleared. Ex-
amples of this message type are "Turn Signal On" (if a
turn signal is left on) and "Lights On" (if driver leaves
the vehicle).

• Unstored Messages Until RUN
This message type is displayed until the ignition is in the
RUN state. Example of this message type is "Press
Brake Pedal and Push Button to Start".

• Five Second Unstored Messages
When the appropriate conditions occur, this type of
message takes control of the main display area for five
seconds and then returns to the previous screen.
Examples of this message type are "Memory System
Unavailable - Not in Park" and "Automatic High Beams
On".

The Reconfigurable Telltales section is divided into the
white telltales area on the right, amber telltales in the
middle, and red telltales on the left.

When the appropriate conditions exist, the EVIC dis-
plays the following messages:

Turn Signal On (with a continuous warning chime if the
vehicle is driven more than 1.6 km with either turn
signal on)

22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Left Front Turn Signal Light Out (with a single chime)

Left Rear Turn Signal Light Out (with a single chime)

Right Front Turn Signal Light Out (with a single chime)

Right Rear Turn Signal Light Out (with a single chime)

RKE Battery Low (with a single chime)

Personal Settings Not Available – Vehicle Not in PARK
(for versions/markets, where provided)

Left/Right Front Door Ajar (one or more doors open,
with a single chime if speed is above 1.6 km/h)

Left/Right Rear Door Ajar (one or more doors open,
with a single chime if speed is above 1.6 km/h)

Door(s) Ajar (with a single chime if vehicle is in motion)

Liftgate Ajar (with a single chime)

Low Washer Fluid (with a single chime)

Ignition or Accessory On

Vehicle Not in Park (for versions/markets, where pro-
vided)

Key Left Vehicle

Key Not Detected

Low Tire Pressure (with a single chime). Refer to
information on “Tire Pressure” and “Tire Pressure
Monitor” in “Knowing Your Vehicle”.

Inflate Tire to XXX. Refer to information on "Tire
Pressure" and "Tire Pressure Monitor" in "Knowing
Your Vehicle."

Service TPM System (with a single chime). Refer to
information on “Tire Pressure Monitor” in “Knowing
Your Vehicle”.

Oil Change Required (with a single chime)

Check Gascap (refer to “Adding Fuel” in “Knowing
Your Vehicle”)

Oil Change Due (with a single chime)

Exhaust System — Regeneration Required Now. Un-
der conditions of exclusive short duration and low
speed driving and low speed driving cycles, the engine
and exhaust after-treatment system may never reach
the conditions required to remove the trapped PM. If
this occurs the “Exhaust System Regeneration Re-
quired Now” message will be displayed on the EVIC. By
driving your vehicle at highway speeds for as little as 30
minutes, you can remedy the condition in the particu-
late filter system by allowing the trapped PM to be
removed to restore the system to normal operating
condition.

23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Exhaust Service Required — See Dealer Now. The
engine will be de-rated to prevent permanent damage
to the after-treatment system. If this condition occurs,
it is necessary to have your vehicle serviced by your
local authorized dealer.

EVIC WHITE TELLTALE LIGHTS

This area will show reconfigurable white caution tell-
tales. These telltales include:

• Shift Lever Status — Automatic Transmission
Only
The shift lever status “P,R,N,D,6,5,4,3,2,1” are dis-
played indicating the shift lever position. Telltales “6,
5,4,3,2,1” indicate the Autostick™ feature has been
engaged and the gear selected is displayed. For further
information on Autostick™, refer to “Starting And
Driving.”

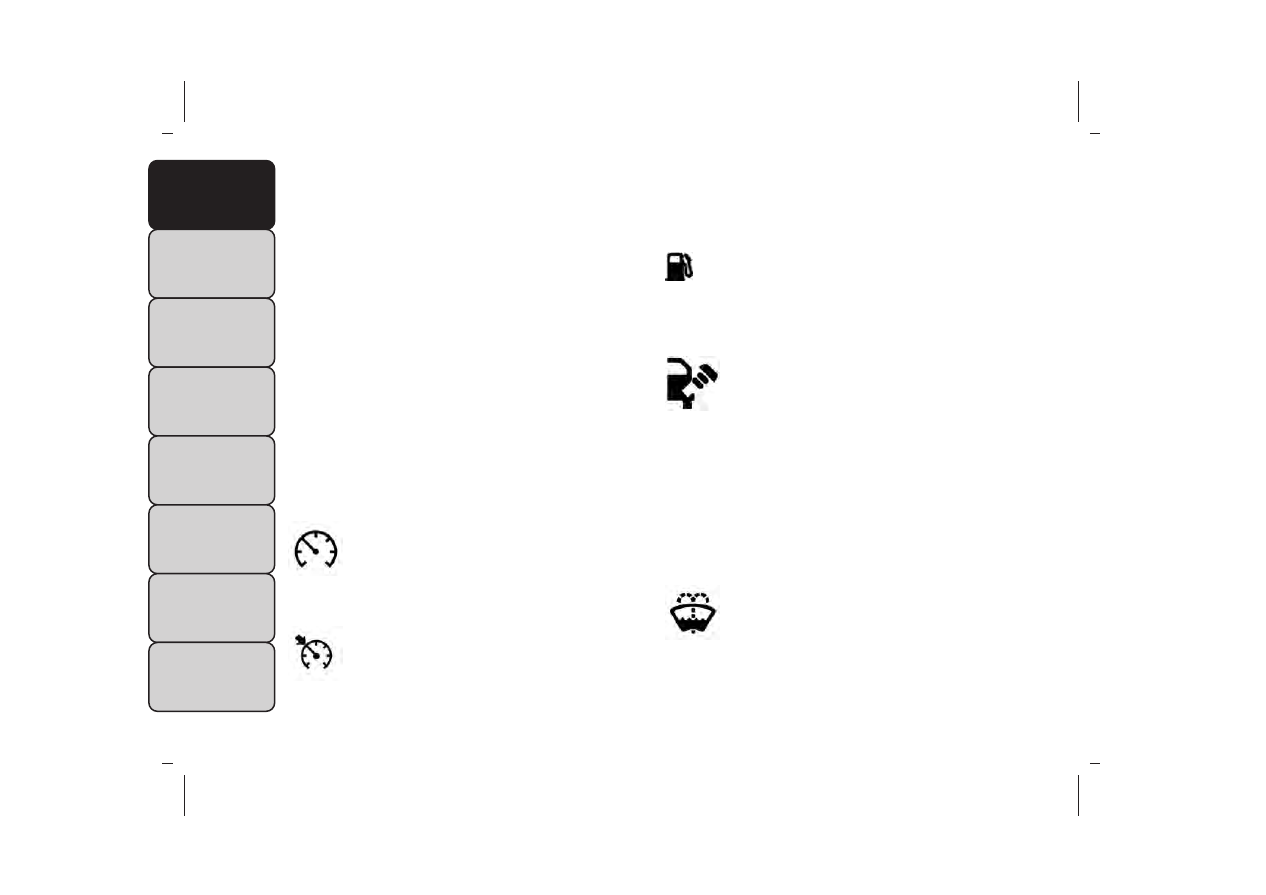

• Electronic Speed Control ON

This light will turn on when the electronic
speed control is ON. For further informa-
tion, refer to “Electronic Speed Control” in
“Knowing Your Vehicle.”

• Electronic Speed Control SET

This light will turn on when the electronic
speed control is SET. For further information,
refer to “Electronic Speed Control” in
“Knowing Your Vehicle.”

EVIC AMBER TELLTALE LIGHTS

This area will show reconfigurable amber caution tell-
tales. These telltales include:

• Low Fuel Light

When the fuel level reaches approximately 11.0
L this light will turn on, and remain on until fuel

is added.

• Loose Gascap Indicator (for versions/markets,
where provided)

If the vehicle diagnostic system determines
that the fuel filler cap is loose, improperly
installed, or damaged, a loose gascap indica-
tor will display in the telltale display area.

Tighten the fuel filler cap properly and press the SE-
LECT button to turn off the message. If the problem
continues, the message will appear the next time the
vehicle is started.

A loose, improperly installed, or damaged fuel filler cap
may also turn on the Malfunction Indicator Light (MIL).

• Windshield Washer Fluid Low Indicator

This light will turn on to indicate the wind-
shield washer fluid is low.

24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Electronic Stability Control OFF (ESC OFF) Indi-
cator Light

This light indicates the Electronic Stability
Control system (ESC) has been turned off by
the driver.

EVIC RED TELLTALE LIGHTS

This area will show reconfigurable red telltales. These
telltales include:

• Door Ajar

This light will turn on to indicate that one or
more doors may be ajar.

• Oil Pressure Warning Light

This light indicates low engine oil pressure. If the
light turns on while driving, stop the vehicle and

shut off the engine as soon as possible. A chime will
sound when this light turns on.

Do not operate the vehicle until the cause is corrected.
This light does not show how much oil is in the engine.
The engine oil level must be checked under the hood.

• Charging System Light

This light shows the status of the electrical
charging system. The light should come on when

the ignition is first cycled ON and remain on briefly as
a bulb check. If the light stays on or comes on while
driving, turn off some of the vehicle's non-essential
electrical devices or increase engine speed (if at idle). If
the charging system light remains on, it means that the
vehicle is experiencing a problem with the charging
system. Obtain SERVICE IMMEDIATELY. See an autho-
rized dealer.

If jump starting is required, refer to “Jump Starting
Procedures” in “In An Emergency”.

• Electronic Throttle Control (ETC) Light

This light informs you of a problem with the
Electronic Throttle Control (ETC) system.
The light will come on when the ignition is
first turned ON and remain on briefly as a

bulb check. If the light does not come on during
starting, have the system checked by an authorized
dealer.

25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

If a problem is detected, the light will come on while
the engine is running. Cycle the ignition key when the
vehicle has completely stopped and the shift lever is
placed in the PARK position (for versions/markets,
where provided). The light should turn off.

If the light remains lit with the engine running, your
vehicle will usually be drivable. However, see an autho-
rized dealer for service as soon as possible. If the light
is flashing when the engine is running, immediate ser-
vice is required. You may experience reduced perfor-
mance, an elevated/rough idle or engine stall and your
vehicle may require towing.

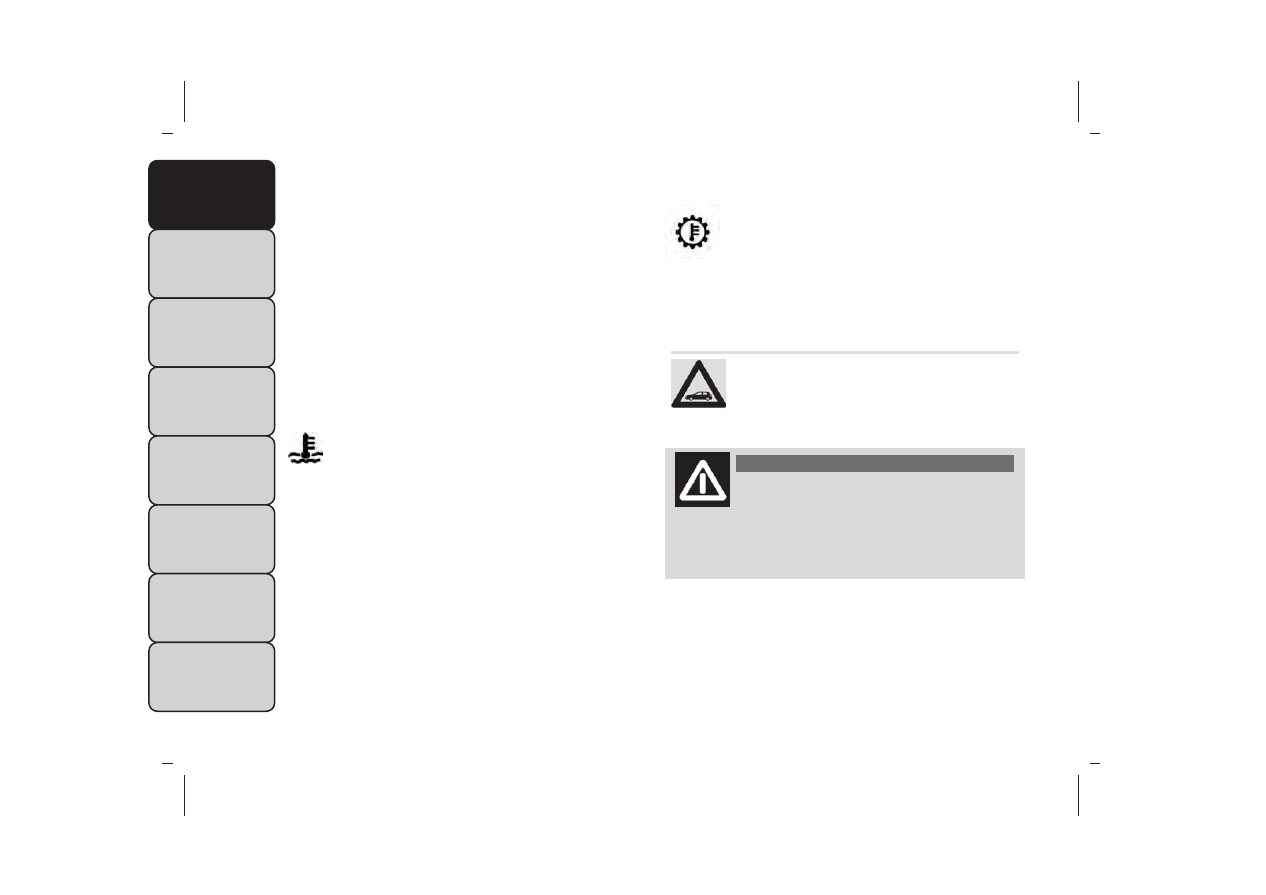

• Engine Temperature Warning Light

This light warns of an overheated engine condi-
tion. As temperatures rise and the gauge ap-
proaches H, this indicator will illuminate and a

single chime will sound after reaching a set threshold.
Further overheating will cause the temperature gauge
to pass H, a continuous chime will occur until the
engine is allowed to cool.

If the light turns on while driving, safely pull over and
stop the vehicle. If the A/C system is on, turn it off.
Also, shift the transmission into NEUTRAL and idle the
vehicle. If the temperature reading does not return to
normal, turn the engine off immediately and call for
service.

• Transmission Temperature Warning Light (for
versions/markets, where provided)

This light indicates that the transmission fluid
temperature is running hot. This may occur
with severe usage, such as trailer towing. If
this light turns on, safely pull over and stop

the vehicle. Then, shift the transmission into NEU-
TRAL and run the engine at idle or faster until the light
turns off.

Continuous driving with theTransmission
Temperature Warning Light illuminated
will eventually cause severe transmission

damage or transmission failure.

WARNING!

If you continue operating the vehicle
when

the Transmission Temperature

Warning Light is illuminated you could cause the
fluid to boil over, come in contact with hot engine
or exhaust components and cause a fire.

26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GEAR SHIFT INDICATOR (GSI) — (for
versions/markets, where provided)

The Gear Shift Indicator (GSI) system is enabled on
vehicles with a instruction transmission, or when a vehicle
with an automatic transmission is in instruction shift mode.
The GSI provides the driver with a visual indication
within the EVIC when the recommended gear shift
point has been reached. This indication notifies the
driver that changing gear will allow a reduction in fuel
consumption.

When the shift up indicator (+) is shown on the display,
the GSI is advising the driver to engage a higher gear.

(fig. 10) (fig. 11)

When the shift down indicator (-) is shown on the
display, the GSI is advising the driver to engage a lower
gear.

(fig. 12) (fig. 13)

The GSI indicator in the EVIC remains illuminated until
the driver changes gear, or the driving conditions re-
turn to a situation where changing gear is not required
to improve fuel consumption.

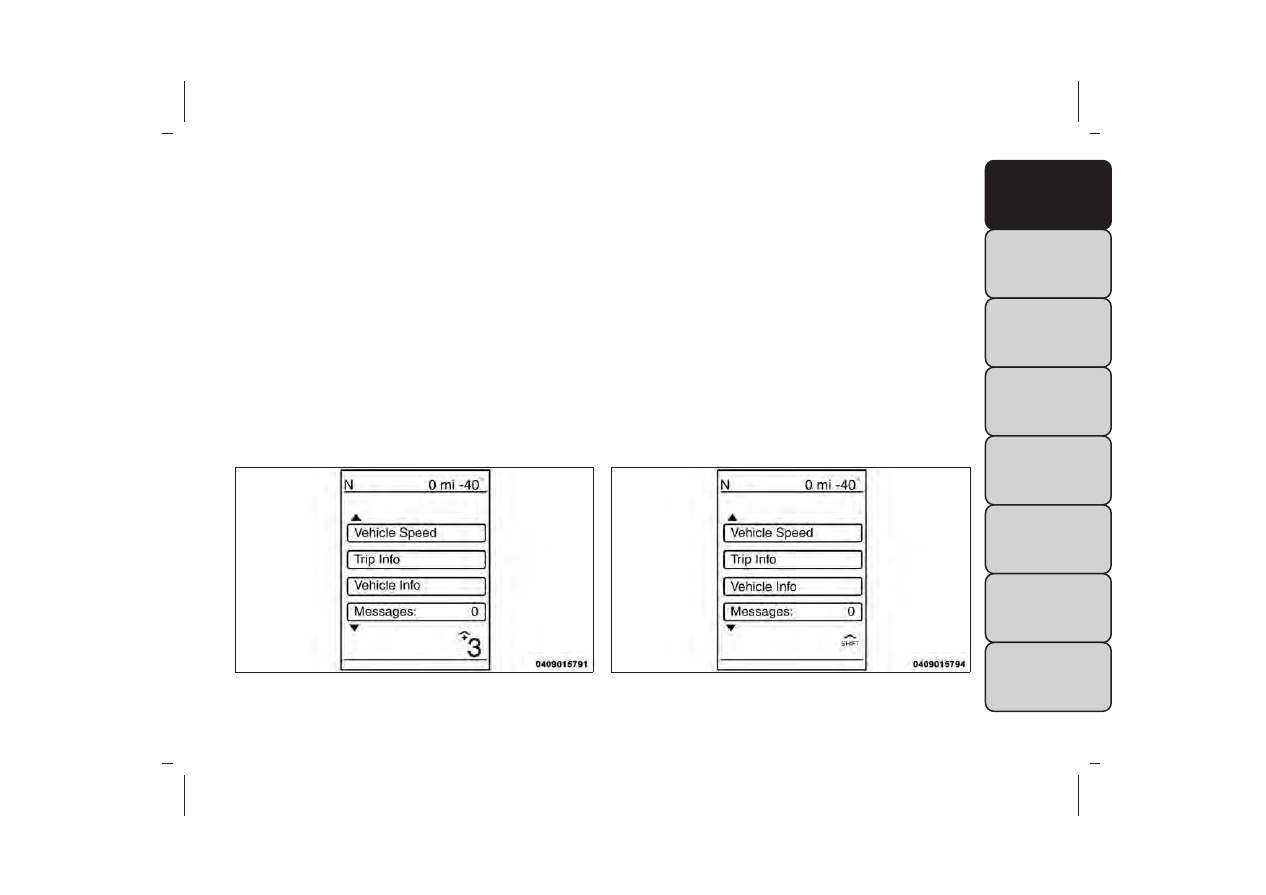

(fig. 10)

GSI Shift Up (+) Indicator — Automatic Transmission

(fig. 11)

GSI Shift Up (+) Indicator — Instruction Transmission

27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OIL CHANGE DUE

Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Due” message will
be in the EVIC display for approximately 10 seconds
after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent
upon your personal driving style.

Unless reset, this message will continue to display each
time you cycle the ignition to the ON/RUN position.
To turn off the message temporarily, press and release
the BACK button. To reset the oil change indicator
system please refer to a Fiat Dealership.

FUEL ECONOMY

Press and release the UP or DOWN button until “Fuel
Economy” displays highlighted in the EVIC and press
the SELECT button. The following Fuel Economy func-
tions will display in the EVIC:

• Average Fuel Economy

• Distance To Empty (DTE)

• Instantaneous Fuel Economy

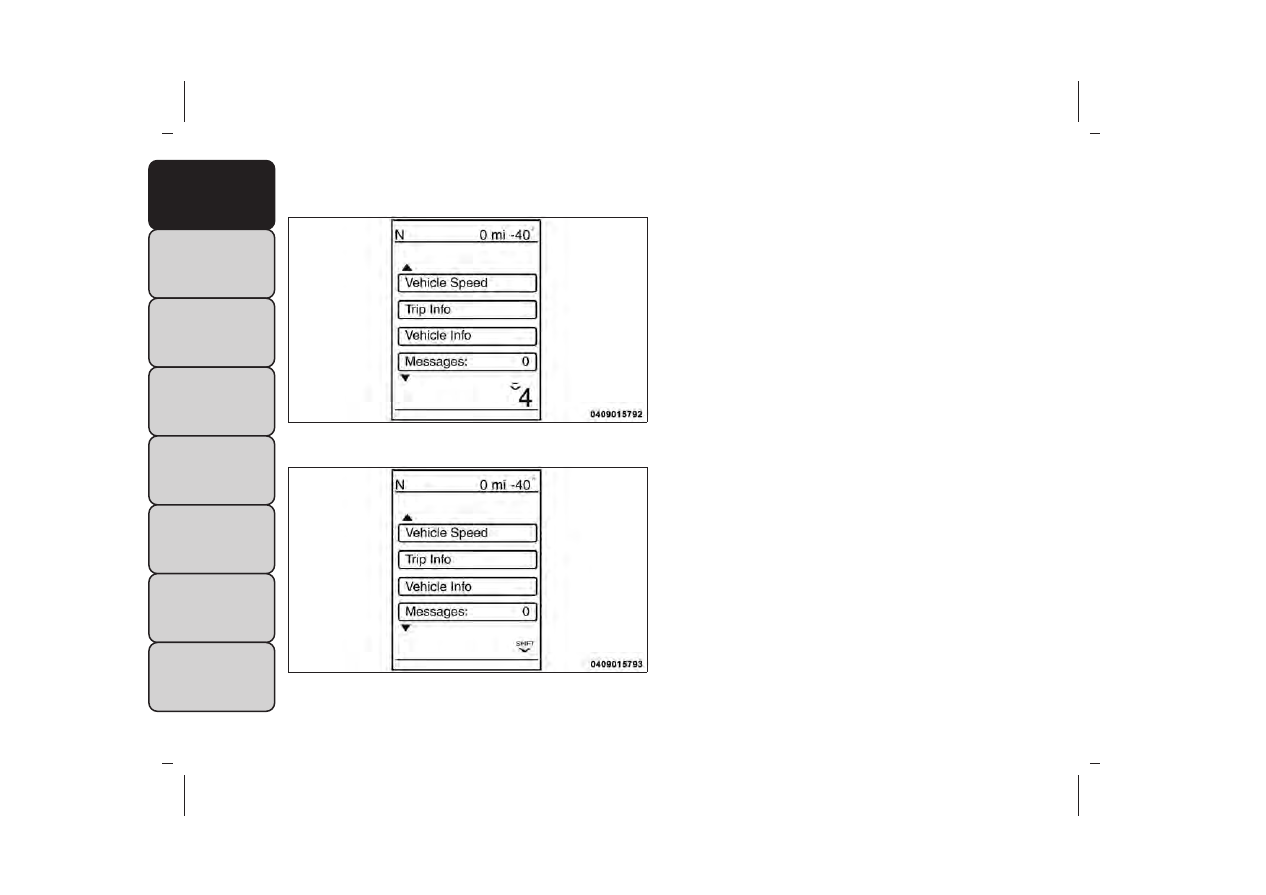

(fig. 12)

GSI Shift Down (-) Indicator — Automatic Transmission

(fig. 13)

GSI Shift Down (-) Indicator — Instruction Transmission

28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AVERAGE FUEL ECONOMY

Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging
will continue from the last fuel average reading before
the reset.

(fig. 14)

DISTANCE TO EMPTY (DTE)

Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance
is determined by a weighted average of the instanta-
neous and average fuel economy, according to the
current fuel tank level. DTE cannot be reset through
the SELECT button.

NOTE: Significant changes in driving style or vehicle
loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

When the DTE value is less than 48 km estimated
driving distance, the DTE display will change to a
“LOW FUEL” message. This display will continue until
the vehicle runs out of fuel. Adding a significant amount
of fuel to the vehicle will turn off the “LOW FUEL”
message and a new DTE value will display.

L/100KM

This display shows the instantaneous L/100km in bar
graph form while driving. This will monitor the gas
mileage in real-time as you drive and can be used to
modify driving habits in order to increase fuel economy.

VEHICLE SPEED

Press and release the UP or DOWN button until
“Vehicle Speed” displays highlighted in the EVIC. Press
the SELECT button to display the current speed
in km/h. Pressing the SELECT button a second time will
toggle the unit of measure between km/h.

NOTE: Changing the unit of measure in the Vehicle
Speed menu will not change the unit of measure in the
EVIC.

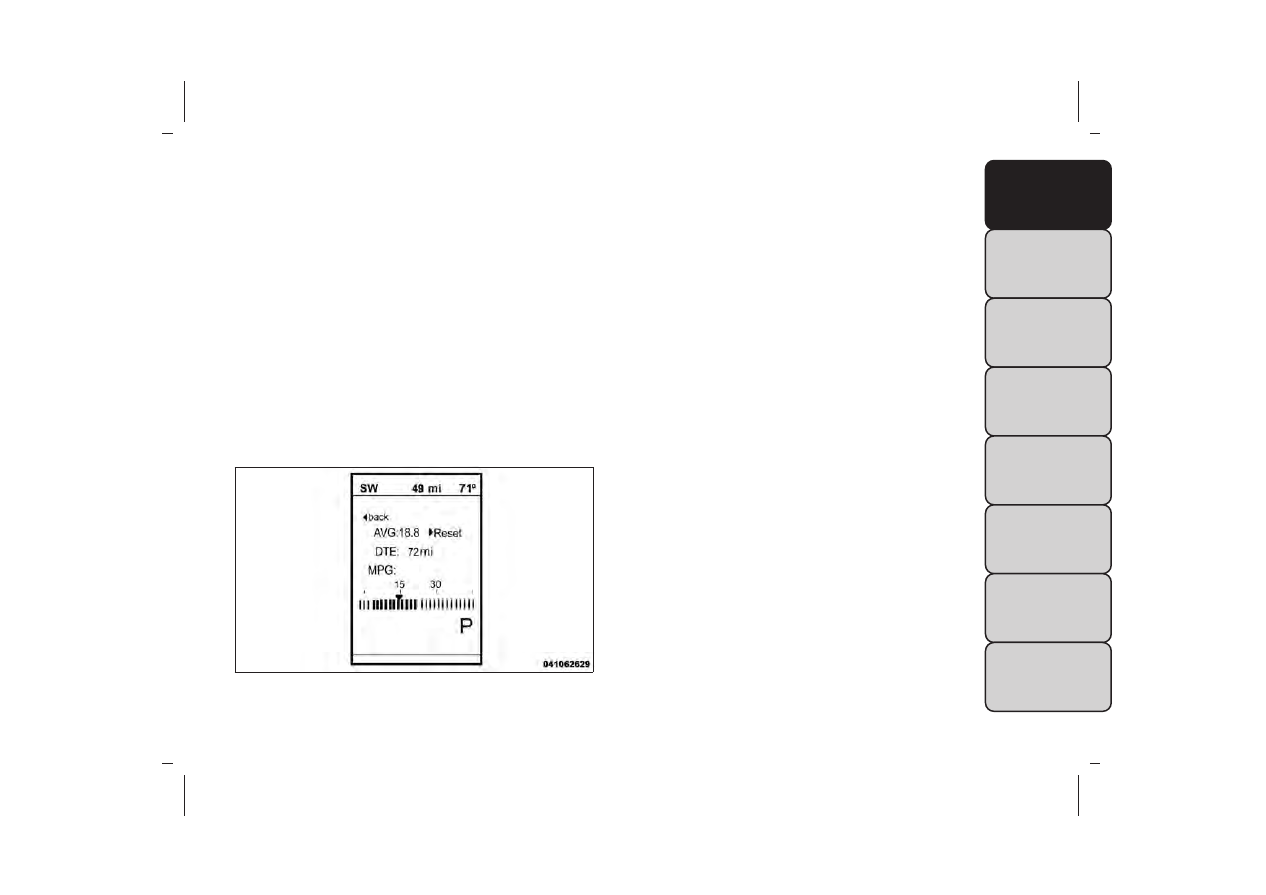

(fig. 14)

Fuel Economy Display

29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRIP INFO

Press and release the UP or DOWN button until “Trip
Info” displays highlighted in the EVIC and press the
SELECT button. Pressing the SELECT button with
"Trip Info" highlighted will cause the EVIC display to
show Trip A, Trip B, and Elapsed Time all in one display.
If you want to reset one of the three functions you use
the UP or DOWN buttons to highlight (select) the
feature that you want to reset. Pressing the SELECT
button will cause the selected feature to reset individu-
ally. The three features can only be reset individually.
The following Trip functions display in the EVIC:

• Trip A

• Trip B

• Elapsed Time

The Trip Functions mode displays the following infor-
mation:

TRIP A

Shows the total distance traveled for Trip A since the
last reset.

TRIP B

Shows the total distance traveled for Trip B since the
last reset.

ELAPSED TIME

Shows the total elapsed time of travel since the last
reset. Elapsed time will increment when the ignition is
in the ON/RUN position.

TO RESET THE DISPLAY

Reset will only occur while a resettable function is
being displayed. Press and release the SELECT button
once to clear the resettable function.

TIRE BAR/PSI

Press and release the UP or DOWN button until “Tire
BAR/PSI” displays highlighted in the EVIC. Press the
SELECT button to view a graphic of the vehicle with a
tire pressure value at each corner of the graphic.

VEHICLE INFO (CUSTOMER
INFORMATION FEATURES) (for
versions/markets, where provided)

Press and release the UP or DOWN button until
“Vehicle Info” displays in the EVIC and press the SE-
LECT button. Press the UP and DOWN button to
scroll through the available information displays that
may be equipped.

• Coolant Temp
Displays the actual coolant temperature.

30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Oil Temperature — for versions/markets, where
provided
Displays the actual oil temperature.

• Oil Pressure — for versions/markets, where pro-
vided
Displays the actual oil pressure.

• Trans Temperature
Displays the actual transmission sump temperature.

• Engine Hours
Displays the number of hours of engine operation.

MESSAGES

In the Main Menu, press and release the UP or DOWN
button until “Messages: XX” displays highlighted in the
EVIC. If there is more than one message, pressing the
SELECT button will display a stored warning message.
Press and release the UP and DOWN buttons if there
is more than one message to step through the remain-
ing stored messages. If there are no message, pressing
the SELECT button will do nothing.

TURN MENU OFF

Select from Main Menu using the DOWN button.
Pushing the SELECT button blanks the menu display.
Pushing any one of the four steering wheel buttons
brings the menu back.

Uconnect® SETTINGS

BUTTONS ON THE FACEPLATE

Buttons on the faceplate are located on the left and
right side of the Uconnect® 4.3 screen. In addition,
there is a Scroll/Enter control knob located on the right
side of the Climate Controls in the center of the
instrument panel. Turn the control knob to scroll
through menus and change settings (i.e., 30, 60, 90),
press the center of the control knob one or more
times to select or change a setting (i.e., ON, OFF).

BUTTONS ON THE TOUCHSCREEN

Buttons on the touchscreen are accessible on the
Uconnect® touchscreen.

CUSTOMER PROGRAMMABLE FEATURES
— Uconnect® 4.3 SETTINGS

In this mode the Uconnect® system allows you to
access programmable features that may be equipped
such as Display, Clock, Safety/Assistance, Lights, Doors
& Locks, Heated Seats (for versions/markets, where
provided), Engine Off Operation, Compass Settings,
Audio and Phone/Bluetooth settings through buttons
on the faceplate and buttons on the touchscreen.

31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE: Only one touchscreen area may be selected at
a time.

Press the "Settings" button on the faceplate to access
the Settings screen, use the Page Up/Down buttons on
the touchscreen to scroll through the following set-
tings. Press the desired setting button on the touch-
screen to change the setting using the description
shown on the following pages for each setting.

(fig. 15)

(fig. 16)

Display

• Brightness
Press the Brightness button on the touchscreen to
change this display. When in this display you may select
display brightness with the headlights on and the head-
lights off. Adjust the brightness with the + and – setting
buttons on the touchscreen or by selecting any point
on the scale in between the + and – buttons on the
touchscreens followed by pressing the arrow back
button on the touchscreen.

(fig. 15)

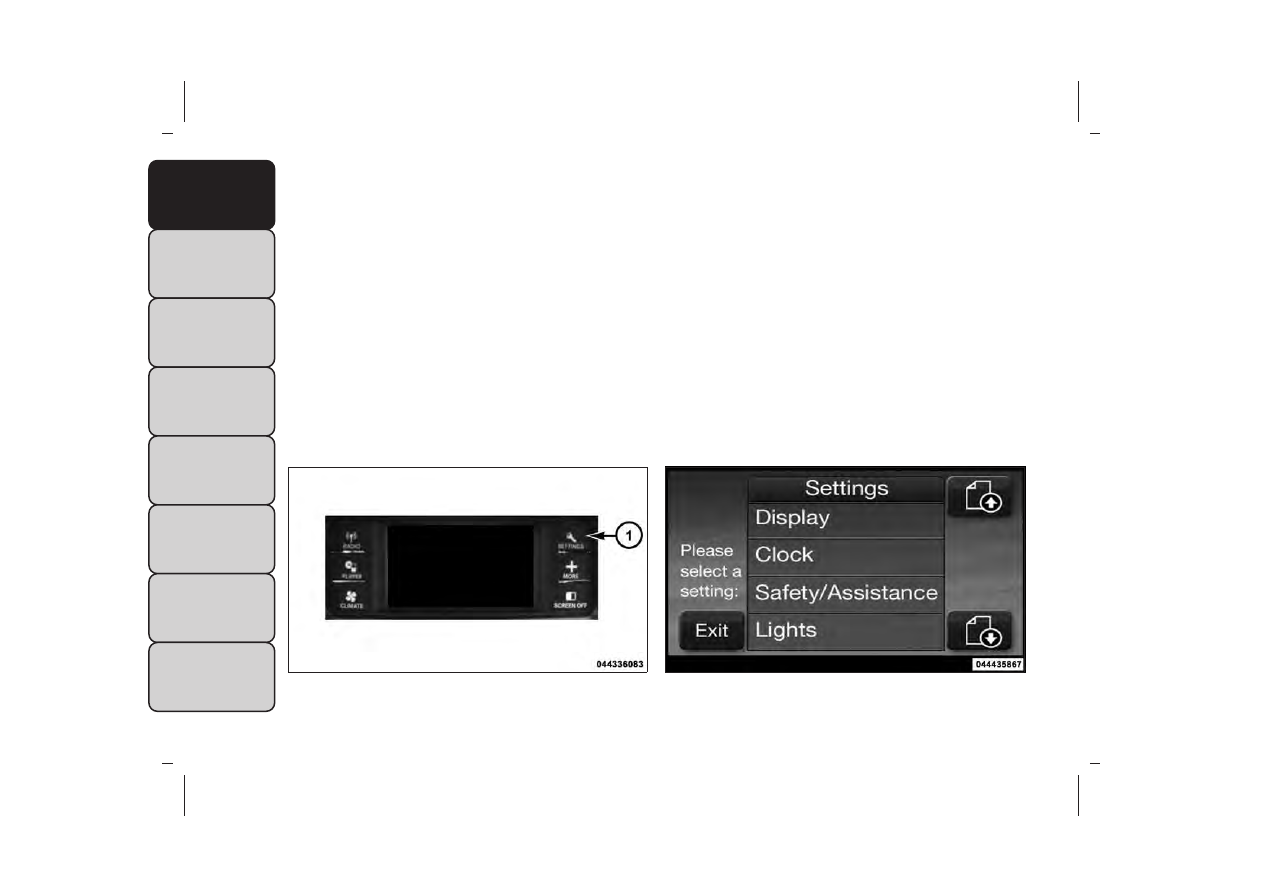

1 — Uconnect® 4.3 Settings Button On The Faceplate

(fig. 16)

Uconnect® 4.3 Buttons On The Touchscreen

32

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..      1      2      3      ..
