Fiat 500X (2019 year). Instruction - part 1

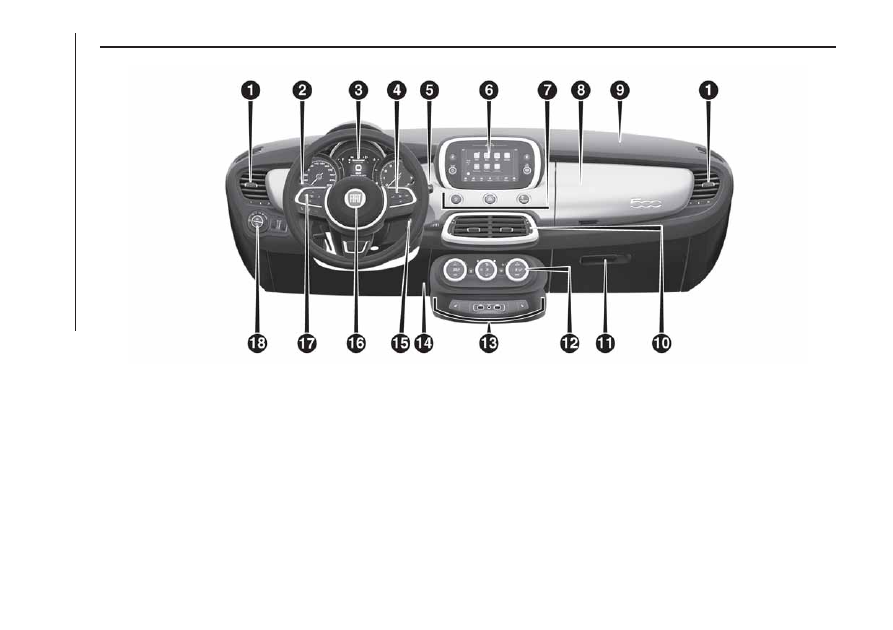

DASHBOARD

1. Adjustable side air diffusers 2. Left stalk: direction indicators, main beam headlights, flashing, Lane change

function 3. Instrument panel 4. Controls on the steering wheel: Cruise Control, Speed Limiter 5. Right stalk: windscreen
wiper/washer, rear window wiper/washer, rain sensor sensitivity level setting 6. Uconnect™ 7. Start&Stop, hazard lights,
passenger airbag LED status 8. Refrigerated upper storage compartment (for versions/markets, where
provided) 9. Passenger front airbag 10. Adjustable central air diffusers 11. Lower compartment box 12. Climate
controls 13. Buttons on central console: seat heater, Park Assist system, USB port + AUX port (where provided) 14. Knee
bag 15. Ignition device (key or button) 16. Driver's front airbag 17. Steering wheel controls: display menu, trip computer,
multimedia, telephone, voice recognition 18. Control panel: light switch, headlight adjuster.

2

F1B0641

10

GETTING

TO

KNOW

YOUR

CAR

THE KEYS

KEY WITH REMOTE
CONTROL

1)

1)

Metal insert A fig. 3 of the key operates:

the ignition device;
the driver's door lock.

Press button B to open/close the metal
insert.

1)

ELECTRONIC KEY
(versions with "Keyless Go" system)

On versions equipped with "Keyless
Go" system, the vehicle features an
electronic key A fig. 4, of which two
copies are provided.

Locking door and boot
Briefly press the

or " FIAT" button:

locking of doors and boot with roof light
off and single flash of direction
indicators (where provided).

Rapidly press the

button twice to

open the luggage compartment
remotely (where provided).

The direction indicators will flash twice
to indicate that the boot has been
opened.

Lights switching on (key with
remote control only)
Pressing button

you can remotely

control the switching on of the side and
main beam headlights, for a maximum
of 90 seconds.

Pressing the

button again the

lights switched on previously switch off
(if the parking light function was already
active it will remain so). If, when
90 seconds have passed, button

is

pressed, the main beam headlights and
the side lights will stay on for a further
30 seconds.

REQUEST FOR
ADDITIONAL KEYS

Should a new key with remote control
or a new electronic key be necessary,
go to a Fiat Dealership, taking an ID
document and the vehicle ownership
documents.

WARNING

1) Press button B only with the key away
from your body, especially your eyes and
from objects which could get damaged
(e.g. your clothes). Do not leave the key
unattended to avoid the button being
accidentally pressed while it is being
handled, e.g. by a child.

3

F1B0007C

4

F1B0008C

11

IMPORTANT

1) The electronic components inside the
key may be damaged if the key is subjected
to strong shocks. In order to ensure
complete efficiency of the electronic
devices inside the key, it should never be
exposed to direct sunlight.

IMPORTANT

1) Used batteries may be harmful to the
environment if not disposed of correctly.
They must be disposed of as specified by
law in the special containers or taken to a
Fiat Dealership, which will take care of their
disposal.

IGNITION DEVICE

Versions with key without remote
control

The key can be turned to three different
positions fig. 5:

STOP: engine off, key can be

removed, steering column locked (with
key removed). Some electrical devices
(e.g. central door locking system, alarm,
etc.) are still available;

MAR: driving position. All electrical

devices are available;

AVV: engine starting.

2) 3)

Versions with electronic key
("Keyless Go" system)
To activate the ignition device fig. 6 the
electronic key must be inside the
passenger compartment.

The ignition device activates also if the
electronic key is inside the boot or on
the rear shelf.

The ignition device has the following
possible states:

STOP: engine off, steering locked.

Some electrical devices (e.g. central
door locking system, alarm, etc.) are
still available;

MAR: driving position. All electrical

devices are available. This state can be
entered by pressing the ignition device
button once, without pressing the brake
pedal (versions with automatic
transmission) or the clutch pedal
(versions with instruction gearbox);

AVV: engine starting.

NOTE The ignition device does NOT
activate if the electronic key is inside the
boot and this is open.

5

F1B0642

6

F1B0014C

12

GETTING

TO

KNOW

YOUR

CAR

NOTE With the ignition device at MAR,
if 30 minutes pass with the vehicle
stationary (versions with instruction
gearbox) or with the gear lever at P
(Park) (versions with automatic
transmission) and the engine stopped,
the ignition device will automatically
move to the STOP position.

NOTE With the engine running, it is
possible to go away from the car taking
the electronic key with you. The engine
will still be running. The vehicle will
indicate the absence of the key on
board when the door is closed.

NOTE If the device does switch off the
engine, refer to the “Display” paragraph
in the “Knowing the instrument panel”
chapter, where available, and contact
the Fiat Dealership as soon as possible.

For more information on the engine
start-up, see the description in the
"Starting the engine" paragraph, in the
"Starting and driving" chapter.

4) 5)

STEERING LOCK

Activation
Versions with key without remote
control: with the device at STOP,
remove the key and turn the steering
wheel until it locks.

IMPORTANT If the ignition key has been
moved from the MAR to the STOP
position, the steering lock cannot
engage until the key is removed from
the ignition device.

Versions with electronic key: the
steering lock engages when the driver
door is opened, with the ignition device
button at STOP and speed below
3 km/h.

Deactivation
Versions with key without remote
control: slightly moving the steering
wheel, turn the key to the MAR
position.

Versions with electronic key: the
steering lock disengages when the
ignition device is pressed and the
electronic key is recognised.

6) 7)

WARNING

2) If the ignition device has been tampered
with (e.g. an attempted theft), have it
checked by a Fiat Dealership before driving
again.
3) Always take the key with you when you
leave your vehicle to prevent someone
from accidentally operating the controls.
Remember to engage the electric parking
brake. Never leave children unattended in
the vehicle.

4) It is absolutely forbidden to carry out any
after-market operation involving steering
system or steering column modifications
(e.g. installation of anti-theft device) that
could adversely affect performance,
invalidate the warranty, cause serious
safety problems and also result in the car
not meeting type-approval requirements.
5) Never extract the mechanical key while
the vehicle is moving. The steering wheel
will automatically lock as soon as it is
turned. This holds true for cars being
towed as well.
6) Before exiting the vehicle, ALWAYS
engage the parking brake, steer the
wheels, engage the first gear if uphill and
the reverse if downhill. On versions with
automatic transmission, bring the gear
lever to P (Park) and press the ignition
device to bring it to STOP. If the vehicle is
parked on a steep slope, chock the wheels
with wedges or stones. When leaving the
car, always lock all the doors by pressing
the dedicated button on the handle (see
"Keyless Entry" in the paragraph "Doors").
7) For versions equipped with the Full
Keyless System, do not leave the
electronic key inside or near the car or in a
place accessible to children. Do not leave
the vehicle with the ignition device in MAR
position. A child could activate the electric
window winders, other controls or even
start the vehicle.

13

FIAT CODE

The Fiat Code system prevents
unauthorised use of the vehicle,
disabling engine starting.

The system does not need to be
enabled/activated: operation is
automatic, regardless of the fact that
the vehicle's doors are locked or
unlocked.

When the ignition device is set to MAR,
the Fiat Code system identifies the
code transmitted by the key. If the code
is recognised as valid, the Fiat Code
system enables engine starting.

When the ignition device is brought
back to STOP, the Fiat Code system
deactivates the control unit controlling
the engine, thus preventing its starting.

For the correct engine starting
procedures, see the instructions in the
"Starting the engine" paragraph,
"Starting and driving" chapter.

IRREGULAR OPERATION
If, during starting, the key code is not
correctly recognised, the

icon is

displayed on the instrument panel (see
the instructions in the "Warning lights
and messages" paragraph, "Knowing
the instrument panel" chapter). This
condition leads to the engine switching
off after 2 seconds. In this case, bring
the ignition device to STOP and then to
MAR; if it is still blocked, try with the
other keys provided. If it is still not
possible to start the engine, contact a
Fiat Dealership.

If the

icon is displayed while

driving, this means that the system is
running a self-diagnosis (e.g. due to a
voltage drop). If the display persists,
contact a Fiat Dealership.

ALARM

Activation of the alarm triggers the
acoustic warning and the direction
indicators.

IMPORTANT The alarm is adapted by
the Manufacturer to meet the
requirements of the various countries
where the vehicle is marketed.

TURNING THE ALARM ON
(where provided)

With the doors, bonnet and tailgate
closed and the ignition device on to
STOP, point the key with remote control
or electronic key towards the vehicle
and press and release the

" FIAT"

button.

For versions with electronic key, the
alarm can also be armed by pressing
the "door lock" button, located on the
door external handle. For more
information, refer to the Keyless Entry
paragraph a few pages further on.

The system emits a visual and acoustic
warning (where provided) and enables
door locking.

With the alarm on, warning light A
fig. 7 flashes on the instrument panel.

14

GETTING

TO

KNOW

YOUR

CAR

The activation of the alarm is preceded
by a self-diagnosis stage: if a fault is
detected, the system emits a further
acoustic warning.

Locking the doors without engaging the
alarm is also always possible by locking
the doors by putting the metal insert of
the key inside the driver side door lock.

IMPORTANT If the doors are unlocked
by putting the metal insert into the
driver side door lock, the alarm, if
previously enabled, is not disabled. It
will be possible to disable the alarm by
turning the ignition device to MAR, or
by pressing button

on the remote

control.

TURNING THE ALARM
OFF

IMPORTANT The alarm does not switch
off when the central opening is
activated using the metal insert in the
key.

DISABLING THE ALARM

To completely deactivate the alarm (e.g.
during a long period of vehicle
inactivity), close the doors by turning
the metal insert of the key with remote
control in the door lock.

IMPORTANT If the batteries of the key
with the remote control run out or there
is a fault with the system, the alarm can
be switched off by setting the ignition
device to MAR.

DOORS

LOCKING/UNLOCKING
DOORS FROM THE
INSIDE

Central locking/unlocking
If all doors are closed properly, they will
automatically be locked once the
vehicle has exceeded 20 km/h
("Autoclose" function). This function can
also be disabled using the menu on the
instrument panel.

To lock the doors, press the

button

on the front door panel fig. 8.

To unlock the doors, press the

button.

Instruction locking/unlocking
Doors can also be locked/unlocked by
rotating the device A fig. 9, integrated
into the front door inner handles.

7

F1B0643

8

F1B0024C

15

Operating the rear door device only
locks the door concerned.

Position 1: door unlocked

Position 2

: door locked

Where the function is present, operating
the interior handle of one of the two
front doors will unlock all the doors and
the tailgate according to the mode set
using the menu on the display or on the
Uconnect™ system and will open only
the concerned door.

LOCKING/UNLOCKING
DOORS FROM THE
OUTSIDE

Locking from the outside
With the doors closed, press the

"

FIAT" button on the key or fit and then
turn its metal insert in the driver side
door lock.

2)

Where the automatic mirror folding and
opening function is present, the exterior
rear-view mirrors will be automatically
folded when the central door locking
system is operated from the outside.

Door unlocking from the outside
Press the

button on the key or turn

its metal insert in the driver side door
lock.

Where the automatic mirror opening
function is present, the exterior
rear-view mirrors will be automatically
returned to driving position when the
central door locking system is operated
from the outside.

KEYLESS ENTRY
(where provided)

3)

The Keyless Entry system can identify
the electronic key near the doors and
tailgate.

The system enables the doors (or the
tailgate) to be locked/released without
pressing any button on the electronic
key.

If the system recognises that the
electronic key detected outside the
vehicle is valid, the owner of the key
can simply grasp one of the front
handles to deactivate the alarm and
unlock the door and tailgate opening
mechanism.

Where the function is provided,
grasping the handle of the driver's door
unlocks the driver's side door or all
doors depending on the mode set
using the display menu or the
Uconnect™ system.

Door locking
To lock the doors, proceed as follows:

make sure that you have the

electronic key with you and are near the
driver or passenger door handle;

press the "door locking" button A

fig. 10 on the handle: this will lock all
doors and the tailgate. Door locking will
activate the alarm as well (where
provided).

IMPORTANT After pressing the "door
locking" button, you need to wait two
seconds before the doors can be
unlocked again using the door handle.

9

F1B0017C

10

F1B0063C

16

GETTING

TO

KNOW

YOUR

CAR

the vehicle is locked correctly by pulling
the door handle within 2 seconds. The
doors will not be unlocked again.

IMPORTANT Do not simultaneously
lock and unlock by pulling the handle
(see fig. 11 ).

Driver side door emergency
opening
If the electronic key does not work (e.g.
because its battery is flat), the
emergency metal insert inside the key
can anyway be used to operate the
lock, unlocking the driver side door.

To extract the metal insert, proceed as
follows:

press point A fig. 12 and pull out the

metal insert B;

insert the metal insert in the driver

side door lock and turn it to unlock the
door.

Locking/unlocking the tailgate
Approaching the tailgate with a valid
electronic key, press the opening button
fig. 13 underneath the tailgate handle to
unlock the tailgate.

NOTE If there is an alarm system, the
latter will be temporarily disabled only
for the boot area. After closing the boot,
the alarm system will be reactivated
again.

The tailgate can be locked by pressing
the button B fig. 13 on the electronic
key or by pressing the button

on the

inside door panel.

NOTE The tailgate door lock also
performs a central locking of the doors.
Boot opening is disabled while the car
is moving.

While travelling, if the tailgate is closed
correctly, it will be locked automatically
when the car speed is faster than
20 km/h together with the doors
("Autoclose" function). This function can
also be disabled using the menu on the
instrument panel.

11

F1B0251C

12

F1B0020C

13

F1B0747

17

It is therefore possible to check whether

DEAD LOCK
(where provided)

8)

This safety device inhibits the operation
of the interior door handles and the
door locking/unlocking button.

Activating the device
The device is activated on all doors by
pressing the

" FIAT" button on the

key with remote control or for vehicles
with Keyless Entry, by pressing the
unlock button on the exterior door
handle of the car.

Turning the device off
The device disengages automatically:

when the doors are unlocked

(pressing button

on the key with

remote control);

when the ignition device is set to

MAR;

when one of the front handles is

gripped on vehicles equipped with
Keyless Entry.

CHILD SAFETY DEVICE

9) 10)

This system prevents the rear doors
from being opened from the inside.

The fig. 14 device can only be engaged
with the doors open:

position

: device engaged (door

locked);

position

: device not engaged

(door may be opened from the inside).

The device remains engaged even if the
doors are electrically unlocked.

IMPORTANT The rear doors cannot be
opened from the inside when the child
safety device is engaged.

WARNING

8) Once the Dead Lock system is engaged,
it is impossible to open the doors from
inside the vehicle. Before getting out of the
car, please therefore check that there is
no-one left inside.

9) NEVER leave children unattended inside
the car, let alone leave the car with the
doors unlocked in a place that children can
access easily. Children may seriously, or
even fatally, injure themselves. Also ensure
that children do not inadvertently operate
the electric parking brake, the brake pedal
or the automatic transmission lever.
10) Always use this device when carrying
children. After engaging the child lock on
both rear doors, check for effective
engagement by trying to open a door with
the internal handle.

IMPORTANT

2) Make sure to take the key with you once
a door or the tailgate is locked, to prevent
locking the same key inside the vehicle. If
the key has been locked in, it can only be
recovered using the second provided key.
3) The operation of the recognition system
depends on various factors, such as, for
example, any electromagnetic wave
interference from external sources (e.g.
mobile phones), the charge of the battery in
the electronic key and the presence of
metal objects near the key or the car. In
these cases it is still possible to unlock the
doors by using the metal insert in the
electronic key (see description on the
following pages).

14

F1B0023C

18

GETTING

TO

KNOW

YOUR

CAR

SEATS

FRONT SEATS WITH
MANUAL ADJUSTMENT

11)

4)

Longitudinal adjustment
Lift lever A fig. 15 and push the seat
forwards or backwards.

12)

IMPORTANT Carry out the adjustment
while sitting on the seat involved (driver
side or passenger side).

Height adjustment
Move lever B upwards or downwards to
achieve the required height.

IMPORTANT Carry out the adjustment
while sitting on the seat involved (driver
side or passenger side).

Backrest angle adjustment
Move lever C to adjust the backrest
angle, accompanying it with the
movement of the torso (operate the
lever until the desired position is
reached, then release it).

Electric lumbar adjustment
When the ignition device is at MAR,
press button A fig. 16 to adjust the
lumbar area support, until the maximum
driving comfort is achieved.

ELECTRICALLY
ADJUSTABLE FRONT
SEATS

(where provided)

5)

The buttons for electrical seat
adjustment are on the outer side of the
seat, near the floor.

These buttons can be used to adjust
the height, the lengthwise position in
relation to the vehicle and the angle of
the backrest.

Height adjustment
Use the front or rear part of the switch
A fig. 17 to modify the height and/or the
angle of the seat cushion.

Longitudinal adjustment
Push switch A forwards or backwards
to move the seat in the corresponding
direction.

15

F1B0019C

16

F1B0016C

17

F1B0018C

19

Backrest angle adjustment
Push switch B forwards or backwards
to adjust the backrest in the
corresponding direction.

Electric lumbar adjustment
Use the joystick C to actuate the
lumbar area device until the maximum
driving comfort is achieved.

IMPORTANT The electrical adjustment
is only allowed when the ignition device
is turned to MAR and for about
20 minutes after it is turned to STOP.
With the ignition device in the STOP
position, the electric adjustment of the
seats is immediately blocked when the
car is locked from the outside.

FRONT SEAT ELECTRIC
HEATING

(where provided)

With ignition device in the MAR
position, press buttons

fig. 18 on the

dashboard.

You can select two heating levels:

“minimum heating”: one orange LED

lit on the buttons;

"maximum heating": two orange

LEDs lit on the buttons.

After selecting one heating level, you
need to wait for a few minutes until
warm air flows into the compartment.

When the "maximum heating" setting is
selected, the heater produces a
boosted heat level for the first minutes
of operation.

IMPORTANT To preserve the battery
charge, this function cannot be
activated when the engine is off.

Auto On Comfort
(where provided)

The electric heated driver seat is
switched on automatically to "maximum
heating" whenever the engine is started

and the outside temperature is lower
than 4.4°C. This function can be
activated and deactivated using the
Uconnect™ system Menu.

REAR SEATS

Partial extension of the boot (1/3 or
2/3)

13)

6)

remove the rear shelf;

completely lower the rear seat head

restraints;

move the seat belt to the side,

making sure that it is fully extended and
not twisted;

operate release device A fig. 19 to

fold the required backrest section. After
release a red mark is visible.
Accompany the backrest during folding.

18

F1B0739

19

F1B0027C

20

GETTING

TO

KNOW

YOUR

CAR

Repositioning the backrests
Move the seat belts to the side, making
sure that they are correctly extended
and not twisted.

Raise the backrests and push them
back until the locking click of both
retainers is heard. Visually check that
the red marks have disappeared from
the release devices A fig. 19. The red
marks indicate that the backrest is not
secured.

WARNING

11) All adjustments must be made with the
car stationary.
12) Once you have released the
adjustment lever, always check that the
seat is locked on the guides by trying to
move it back and forth. If the seat is not
locked into place, it may unexpectedly slide
and cause the driver to lose control of the
car.
13) Make sure the backrests are properly
secured at both sides (not visible "red
notches) to prevent them from moving
forward, in the event of sharp braking, with
possible impact with of the passengers.

IMPORTANT

4) The fabric upholstery of the seats has
been designed to withstand long-term wear
deriving from normal use of the car. Some
precautions are however required. Avoid
prolonged and/or excessive rubbing
against clothing accessories such as metal
buckles and Velcro strips which, by
applying a high pressure on the fabric in a
small area, could cause it to break, thereby
damaging the upholstery.
5) Do not arrange objects beneath the
electrically adjustable seat and do not
impede its movement, since the controls
may be damaged. The fabric upholstery of
the seats has been designed to withstand
long-term wear deriving from normal use of
the car. Some precautions are however
required. Avoid prolonged and/or excessive
rubbing against clothing accessories such
as metal buckles and Velcro strips which,
by applying a high pressure on the fabric in
a small area, could cause it to break,
thereby damaging the upholstery. They
may also restrict the seat travel.
6) Before tilting the backrest, remove any
objects on the seat cushion.

HEAD RESTRAINTS

FRONT

14)

Adjustment
They can be adjusted to 4 height
positions (completely raised /
2 intermediate positions / completely
lowered).

Upward adjustment: raise the head
restraint until it clicks into place.

Downward adjustment: press button A
fig. 20 and lower the head restraint.

Removal
Proceed as follows to remove the head
restraint:

tilt the backrest (to prevent it from

coming into contact with the roof);

press both buttons A and B fig. 20 at

the side of the two supports, then
remove the head restraint.

20

F1B0029C

21

IMPORTANT Always reposition the
head restraints if they have been
removed before starting to drive
normally.

REAR

14)

Adjustment
Three head restraints that can be
height-adjusted to 3 positions
(completely raised / intermediate /
completely lowered) are provided for
the rear seats

Upward adjustment: raise the head
restraint until it clicks into place.

On some versions, the label
fig. 21 reminds the user of the centre
rear seat to adjust the headrest in a
correct position, pulling it upward in
both preset positions.

IMPORTANT The headrests must be
placed in rest position (fully lowered) to
guarantee visibility to the driver.

Downward adjustment: press button A
fig. 22 and lower the head restraint.

Removal
Proceed as follows to remove the head
restraint:

raise the head restraint to its

maximum height;

press buttons A and B fig. 22 at the

side of the two supports, then remove
the head restraint.

IMPORTANT Always reposition the
head restraints if they have been
removed before starting to drive
normally.

WARNING

14) Head restraints must be adjusted so
that the head, rather than the neck, rests
on them. Only in this case they can protect
your head correctly. Any removed head
restraints must be repositioned correctly, in
order to protect the occupants in the event
of impact: follow the instructions above.

21

F1B0236C

22

F1B0030C

22

GETTING

TO

KNOW

YOUR

CAR

STEERING WHEEL

15) 16)

ADJUSTMENTS

The steering wheel can be adjusted
both in height and axially.

To adjust, move lever A
fig. 23 downwards to position 1, then
adjust the steering wheel to the most
suitable position and lock it in position
by moving lever A to position 2.

WARNING

15) All adjustments must be carried out
only with the car stationary and engine
stopped.

16) It is absolutely forbidden to carry out
any after-market operation involving
steering system or steering column
modifications (e.g. installation of anti-theft
device) that could adversely affect
performance and safety, invalidate the
warranty and also result in the car not
meeting type-approval requirements.

REAR VIEW
MIRRORS

INTERIOR MIRROR

Instruction adjustment: operate lever A
fig. 24 to adjust the mirror into two
different positions: normal or anti-glare.

The mirror is fitted with a safety device
that causes its release in the event of a
violent impact with a passenger.

Electrochromic mirror
On some versions, an electrochromic
mirror is available, that can
automatically modify its reflecting action
to prevent dazzling the driver fig. 25.

The electrochromic mirror has an
ON/OFF button to activate/deactivate
the electrochromic anti-glare function.

23

F1B0645

24

F1B0033C

23

When reverse gear is engaged, the
mirror is automatically set for daytime
use.

DOOR MIRRORS

Electric adjustment

17)

Adjusting the mirrors is possible with
the ignition device at MAR and for
about 3 minutes after the ignition device
switches to STOP (or also after the
mechanical key has been extracted, for
cars equipped with mechanical key with
remote control). When one of the front
doors is opened this operation is
disabled.

Select the desired mirror using device A
fig. 26:

position 1: left mirror selected;
position 2: right mirror selected;

To adjust the selected mirror, press
button B in the four directions shown by
the arrows.

IMPORTANT Once adjustment is
complete, rotate device A to position
0 to prevent accidental movements.

Electric folding
(where provided)

To fold back the mirrors press button C.
Press the button again to restore the
mirrors to the driving position. Once the
chosen command has been given,
before the mirror reaches the fully open
or closed position its direction of travel
can be reversed by pressing button C
again.

It is possible to fold or open the mirrors
with the ignition device at MAR and for
about 3 minutes after the ignition device
switches to STOP (or also after the
mechanical key has been extracted, for

cars equipped with mechanical key with
remote control). When one of the front
doors is opened this operation is
disabled.

The rear-view mirrors fold automatically
when the doors are locked.

IMPORTANT NOTE Except when using
this function for passing through narrow
gaps, when on the move the mirrors
must always be kept open (position 1
fig. 27 ) and must never be folded
(position 2).

Automatic function activation
(where provided)

Where the automatic mirror folding and
opening function is present, the mirrors
will be automatically folded when the
central door locking system is operated
from the outside.

25

F1B0034C

26

F1B0035C

27

F1B0340C

24

GETTING

TO

KNOW

YOUR

CAR

The mirrors will automatically return to
driving position when the doors are
unlocked using the centralised function
from the outside of the car or when
switching the ignition device from the
STOP position to the MAR position.

If the mirrors were folded using device
C fig. 26, they can only be returned to
the driving position using the same
device.

Function activation/deactivation
using the Uconnect™ system
(where provided)

The Uconnect™ system menu can be
used to activate/deactivate the electric
mirror folding function (the default
setting for the function is “Active”). For
further information refer to the contents
of the supplements available online.

Mirrors realignment operation
In case one of the door mirrors has
been moved instructionly it may occur that
the mirror itself does not retain its
position in a stable way while driving.

In that case it is necessary to carry out
the following realignment operation:

instructionly close the mirror in parking

position, folding it from position 1 to
position 2 (see fig. 27 );

Actuate the mirrors opening control

one or two times C fig. 26 to realign the
system and bring both mirrors in the
driving position.

WARNING

17) As the driver's door mirror is curved, it
may slightly alter the perception of
distance.

EXTERIOR LIGHTS

LIGHT SWITCH
Light switch ring A fig. 28, located on
the left side of the dashboard, controls
operation of side lights, daytime running
lights, dipped beam headlights, fog
lights and adjusts the instrument panel
and control button graphic dimmer.

The exterior lights, except for the
side/tail lights, can only be switched on
when the ignition device is at MAR. The
instrument panel and the various
controls on the dashboard will light up
when the exterior lights are switched
on.

28

F1B0206C

25
