Fiat 500e (2018 year). Instruction - part 16





-------------------------------------------------------------------------------------------------------------------------------------------------------------

VEHICLE IDENTIFICATION NUMBER

The Vehicle Identification Number (VIN) is found on the
left front corner of the instrument panel, visible through
the windshield. This number also appears engraved on the
right front door sill, under the sill scuff plate, on an
adhesive label applied to the right door opening on the
B-Pillar, on the vehicle registration and title.

NOTE:

It is illegal to remove or alter the VIN.

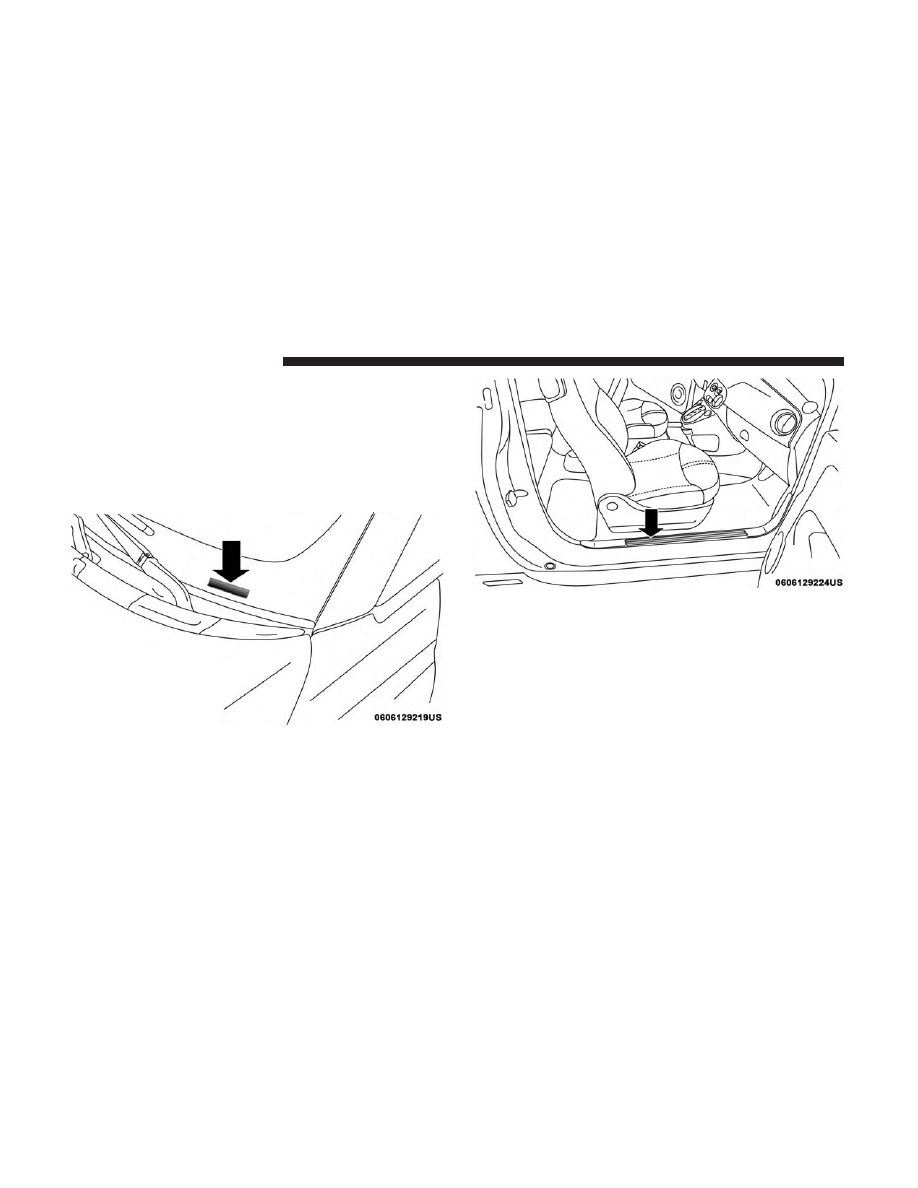

Vehicle Identification Number

Stamped VIN Location

250

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BRAKE SYSTEM

In the event regenerative braking or power assist is lost for
any reason the brakes will still function. The effort required
to brake the vehicle will be significantly more than that
required with the power system operating.

If either the front or rear hydraulic system loses normal
capability, the remaining system will still function with
some loss of braking effectiveness. This will be evident by
increased pedal travel during application, greater pedal
force required to slow or stop, and activation of the Brake
Warning Light and the ABS Warning Light during brake
use.

WHEEL AND TIRE TORQUE SPECIFICATIONS

Proper lug nut/bolt torque is very important to ensure that
the wheel is properly mounted to the vehicle. Any time a
wheel has been removed and reinstalled on the vehicle, the
lug nuts/bolts should be torqued using a properly cali-
brated torque wrench using a high quality six sided (hex)
deep wall socket.

Torque Specifications

Lug Nut/Bolt Torque

**Lug Nut/

Bolt Size

Lug Nut/

Bolt Socket

Size

66 Ft-Lbs (90 N·m)

Steel Wheels Only

74 Ft-Lbs (100 N·m)

Aluminum Wheels

Only

M12 x 1.25

17 mm

**Use only your authorized dealer recommended lug nuts/
bolts and clean or remove any dirt or oil before tightening.

9

TECHNICAL SPECIFICATIONS

251

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Inspect the wheel mounting surface prior to mounting the
tire and remove any corrosion or loose particles.

Tighten the lug nuts/bolts in a star pattern until each
nut/bolt has been tightened twice.

After 25 miles (40 km), check the lug nut/bolt torque to be
sure that all the lug nuts/bolts are properly seated against
the wheel.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do
not tighten the lug nuts fully until the vehicle has been
lowered. Failure to follow this warning may result in
personal injury.

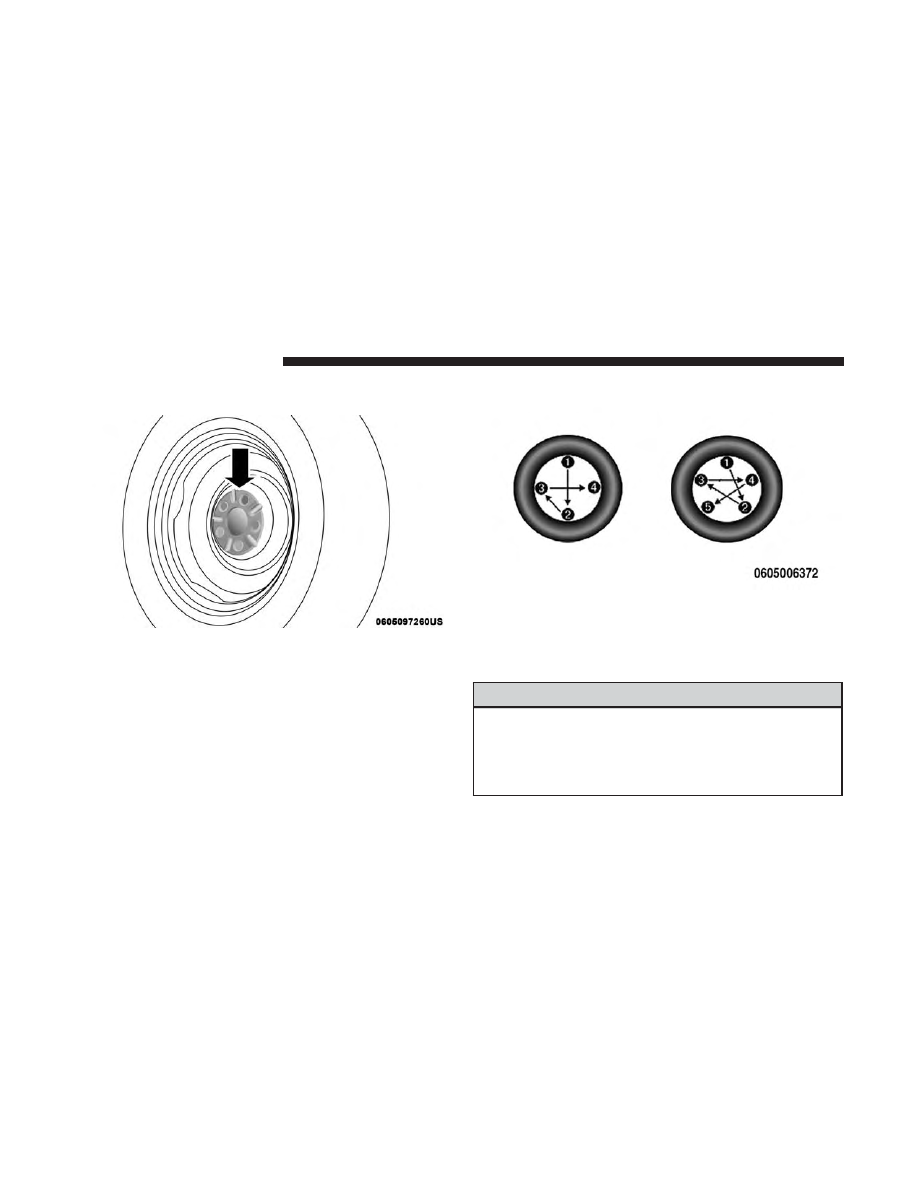

Wheel Mounting Surface

Torque Patterns

252

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUID CAPACITIES

Systems

U.S.

Metric

Power Electronics Cooling System

3.6 Quarts

3.4 Liters

Battery Thermal Management Cooling System

7.0 Quarts

6.6 Liters

Single-Speed Transmission

0.8 Quart

750 ml

FLUIDS AND LUBRICANTS

Component

Fluids And Lubricants

Coolant

Mopar Antifreeze/Coolant 10 Year/150,000 Mile (240,000 km) Formula OAT

(Organic Additive Technology) or equivalent meeting the requirements of

FCA Material Standard MS.90032.

Brake Master Cylinder

Mopar DOT 3, SAE J1703 should be used. If DOT 3, SAE J1703 brake fluid is

not available, then DOT 4 is acceptable. Use only recommended brake fluids

or equivalent.

Refrigerant

Mopar R134a

Compressor Lubricant

Mopar POE Oil or Equivalent meeting the requirements of FCA Material

Standard MS-12727

Single-Speed Transmission

Castrol BOT 533

9

TECHNICAL SPECIFICATIONS

253

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

• Mixing of coolant (antifreeze) other than specified

Organic Additive Technology (OAT) coolant (anti-
freeze), may result in cooling system damage and
may decrease corrosion protection. Organic Additive
Technology (OAT) coolant is different and should
not be mixed with Hybrid Organic Additive Tech-
nology (HOAT) coolant (antifreeze). If a non-OAT
coolant (antifreeze) is introduced into the cooling
system in an emergency, it should be replaced with
the specified coolant (antifreeze) as soon as possible.

• Do not use water alone or alcohol-based coolant

(antifreeze) products. Do not use additional rust
inhibitors or antirust products, as they may not be
compatible with the radiator coolant and may plug
the radiator.

• This vehicle has not been designed for use with

propylene glycol-based coolant (antifreeze). Use of
propylene glycol-based coolant (antifreeze) is not
recommended.

254

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

CONTENTS

䡵 UCONNECT SYSTEMS . . . . . . . . . . . . . . . . . . .256
䡵 CYBERSECURITY . . . . . . . . . . . . . . . . . . . . . . . .256
䡵 UCONNECT SETTINGS . . . . . . . . . . . . . . . . . . .257

▫ Customer Programmable Features —

Uconnect 3/3 NAV Display Settings . . . . . . . . .258

䡵 STEERING WHEEL AUDIO CONTROLS . . . . . . .268

▫ Radio Operation. . . . . . . . . . . . . . . . . . . . . . . .269

䡵 IPOD/USB/MEDIA PLAYER CONTROL — IF

EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . . . .269

䡵 RADIO OPERATION AND MOBILE PHONES . . .270

▫ General Information . . . . . . . . . . . . . . . . . . . .270

䡵 TELEMATICS MODEM . . . . . . . . . . . . . . . . . . . .270

䡵 UCONNECT 3/3 NAV VOICE RECOGNITION

QUICK TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . .271

▫ Introducing Uconnect . . . . . . . . . . . . . . . . . . . .271
▫ Get Started . . . . . . . . . . . . . . . . . . . . . . . . . . .271
▫ Basic Voice Commands . . . . . . . . . . . . . . . . . . .272
▫ Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .273
▫ Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .273
▫ Phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .274
▫ General Information . . . . . . . . . . . . . . . . . . . . .275
▫ Additional Information . . . . . . . . . . . . . . . . . . .275

䡵 CD/DVD DISC MAINTENANCE . . . . . . . . . . . .276

10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UCONNECT SYSTEMS

For detailed information about your Uconnect system,
refer to your Uconnect Owner’s Instruction Supplement.

NOTE:

Uconnect screen images are for illustration pur-

poses only and may not reflect exact software for your
vehicle.

CYBERSECURITY

Your vehicle may be a connected vehicle and may be
equipped with both wired and wireless networks. These
networks allow your vehicle to send and receive informa-
tion. This information allows systems and features in your
vehicle to function properly.

Your vehicle may be equipped with certain security fea-
tures to reduce the risk of unauthorized and unlawful
access to vehicle systems and wireless communications.
Vehicle software technology continues to evolve over time
and FCA US LLC, working with its suppliers, evaluates
and takes appropriate steps as needed. Similar to a com-
puter or other devices, your vehicle may require software
updates to improve the usability and performance of your
systems or to reduce the potential risk of unauthorized and
unlawful access to your vehicle systems.

The risk of unauthorized and unlawful access to your
vehicle systems may still exist, even if the most recent
version of vehicle software (such as Uconnect software) is
installed.

WARNING!

• It is not possible to know or to predict all of the

possible outcomes if your vehicle’s systems are
breached. It may be possible that vehicle systems,
including safety related systems, could be impaired
or a loss of vehicle control could occur that may
result in an accident involving serious injury or
death.

• ONLY insert media (e.g., USB, SD card, or CD) into

your vehicle if it came from a trusted source. Media
of unknown origin could possibly contain malicious
software, and if installed in your vehicle, it may
increase the possibility for vehicle systems to be
breached.

• As always, if you experience unusual vehicle behav-

ior, take your vehicle to your nearest authorized
dealer immediately.

256

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:
• FCA US LLC or your dealer may contact you directly

regarding software updates.

• To help further improve vehicle security and minimize

the potential risk of a security breach, vehicle owners
should:

• Routinely check www.driveuconnect.com/support/

software-update.html

(U.S.

Residents)

or

www.driveuconnect.ca (Canadian Residents) to learn
about available Uconnect software updates.

• Only connect and use trusted media devices (e.g.

personal mobile phones, USBs, CDs).

Privacy of any wireless and wired communications cannot
be assured. Third parties may unlawfully intercept infor-
mation and private communications without your consent.
For further information, refer to “Onboard Diagnostic
System (OBD II) Cybersecurity” in “Getting To Know Your
Instrument Panel”.

UCONNECT SETTINGS

The Uconnect system uses a combination of buttons on the
touchscreen and buttons on the faceplate located on the
center of the instrument panel that allows you to access
and change the customer programmable features. Many
features can vary by vehicle.

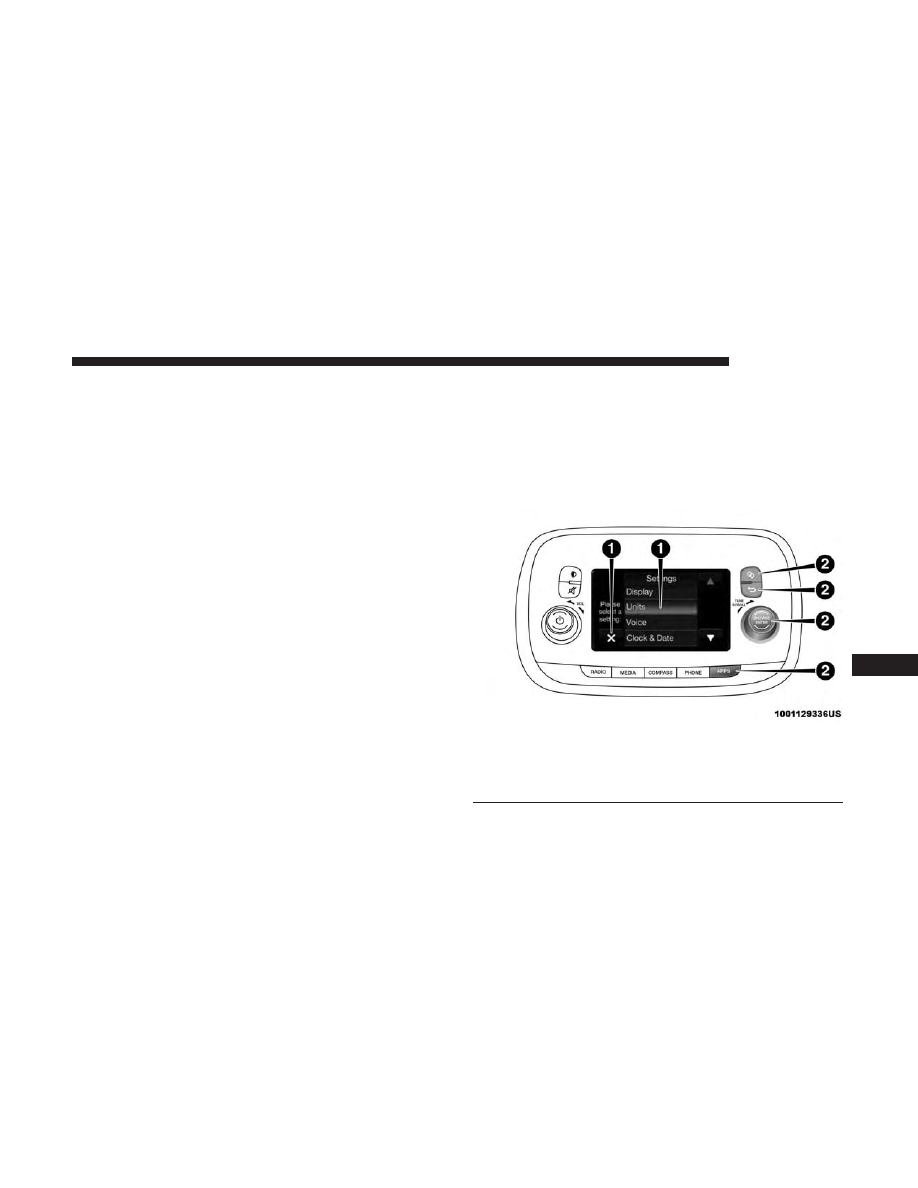

Uconnect 3/3 NAV Display Buttons On The Touchscreen

And Buttons On The Faceplate

1 — Uconnect Buttons On The Touchscreen
2 — Uconnect Buttons On The Faceplate

10

MULTIMEDIA

257

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Customer Programmable Features —
Uconnect 3/3 NAV Display Settings

Push the Settings

button on the faceplate, to display

the settings menu screen. In this mode the Uconnect
system allows you to access programmable feature
settings.

NOTE:

Only one touchscreen area may be selected at a

time.

When making a selection, press the button on the touch-
screen to enter the desired mode. Once in the desired
mode, press and release the preferred setting and make
your selection. Once the setting is complete, either press

the back arrow button on the touchscreen or the back
button on the faceplate to return to the previous menu or
press the “X” button on the touchscreen to close out of the
settings screen. Pressing the up or down arrow buttons on
the right side of the screen allows you to toggle up or down
through the available settings.

NOTE:

All settings should be changed with the ignition in

the “AVV/MAR” position.

Display

After pressing the “Display” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Display Mode

Auto

Instruction

NOTE:
When the “Display Mode” feature is set to “Auto” the radio touchscreen’s brightness will be adjusted with all other
instrument panel displays and lights when they are adjusted using the instrument cluster display buttons on the
right-hand side of the instrument cluster display. When the “Display Mode” feature is set to “Instruction” the radio
screen brightness can be adjusted independently using the “Brightness” feature below.

Brightness

+

Language

English

Español

Français

258

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Name

Selectable Options

Touchscreen Beep

On

Off

Charge Low Pop-Up

On

Off

NOTE:
When in the “Charge Low Pop-Up” display, you may turn on or shut off a low charge indicator.

Units

After pressing the “Units” button on the touchscreen, you
may select each unit of measure independently displayed
in the instrument cluster display. The following selectable
units of measure are listed below:

Setting Name

Selectable Options

US

Changes the instrument cluster display to US units of

measure.

Metric

Changes the instrument cluster display to Metric units of

measure.

10

MULTIMEDIA

259

-------------------------------------------------------------------------------------------------------------------------------------------------------------

After pressing the “Custom” button on the touchscreen,
you may select from the following menu items:

Setting Name

Selectable Options

Distance

mi

km

Pressure

psi

kPa

Temperature

°C

°F

Energy

MPGe

km/kWH

mi/kWh

KM/Le

Voice

After pressing the “Voice” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Voice Response Length

Brief

Long

Show Command List

Always

With Help

Never

260

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Clock & Date

After pressing the “Clock & Date” button on the touch-
screen, the following settings will be available:

Setting Name

Selectable Options

Set Time and Format

12 hour

24 hour

NOTE:

Press the corresponding arrow above and below the current time to adjust, then select “AM” or “PM.”

Show Time Status

On

Off

Set Date

Set Date

NOTE:

Press the corresponding arrows above and below the current date to adjust.

Sync Time — If Equipped

On

Off

NOTE:

When in the “Sync Time” display, you may sync the time with GPS.

10

MULTIMEDIA

261

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Charging Schedule

To set up a charging schedule, press the “More” or “Set-
tings” button on the touchscreen.

Setting Name

Selectable Options

Enable Schedule

On

Off

NOTE:
Continue setting up the schedule, picking from the following menus:

• Weekdays or Weekends

• Start and End Times

Safety/Assistance

After pressing the “Safety/Assistance” button on the
touchscreen, the following settings will be available:

Setting Name

Selectable Options

Hill Start Assist

On

Off

Rear View Camera Delay

On

Off

262

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Setting Name

Selectable Options

ParkView Backup Camera Active

Guide Lines — If Equipped

On

Off

NOTE:

When this feature is enabled, active (dynamic) grid lines are overlaid on the Rear Backup Camera image to

illustrate the width of the vehicle and its projected back up path based on the steering wheel position. A dashed cen-
ter line overlay indicates the center of the vehicle to assist with parking or aligning to a hitch/receiver.

ParkView Backup Camera Fixed

Guide Lines — If Equipped

On

Off

NOTE:

When this feature is enabled, fixed (static) grid lines are overlaid on the Rear Backup Camera image to illus-

trate the width of the vehicle.

Lights

After pressing the “Lights” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Daytime Running Lights

On

Off

10

MULTIMEDIA

263

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Doors & Locks

After pressing the “Doors & Locks” button on the touch-
screen, the following settings will be available:

Setting Name

Selectable Options

Auto Door Locks

On

Off

NOTE:

When the “Auto Door Locks” feature is selected, all doors will lock automatically when the vehicle reaches a

speed of 12 mph (20 km/h).

Remote Door Unlock/Door Unlock

Driver

All

NOTE:

When “Driver” is selected, only the driver’s door will unlock on the first push of the key fob unlock button,

you must push the key fob unlock button twice to unlock the passenger’s doors. When “All” is selected, all of the
doors will unlock on the first push of the key fob unlock button.

Engine Off Options

After pressing the “Engine Off Options” button on the
touchscreen, the following settings will be available:

Setting Name

Selectable Options

Radio Off Delay

0 min.

20 min.

264

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     14      15      16      17     ..
