In the event power assist is lost for any reason (i.e.,
repeated brake applications with the engine off) the brakes
will still function. However, the effort required to brake the
vehicle will be much greater than that required with the
power system operating.

WHEEL AND TIRE TORQUE SPECIFICATIONS

Proper lug nut/bolt torque is very important to ensure that
the wheel is properly mounted to the vehicle. Any time a
wheel has been removed and reinstalled on the vehicle, the
lug nuts/bolts should be torqued using a properly cali-
brated torque wrench using a high quality six sided (hex)
deep wall socket.

Torque Specifications

Lug Nut/Bolt Torque

**Lug Nut/

Bolt Size

Lug Nut/

Bolt Socket

Size

66 Ft-Lbs (90 N·m)

Steel Wheels Only

74 Ft-Lbs (100 N·m)

Aluminum

Wheels Only

M12 x 1.25

17 mm

**Use only your authorized dealer recommended lug nuts/
bolts and clean or remove any dirt or oil before tightening.

Inspect the wheel mounting surface prior to mounting the
tire and remove any corrosion or loose particles.

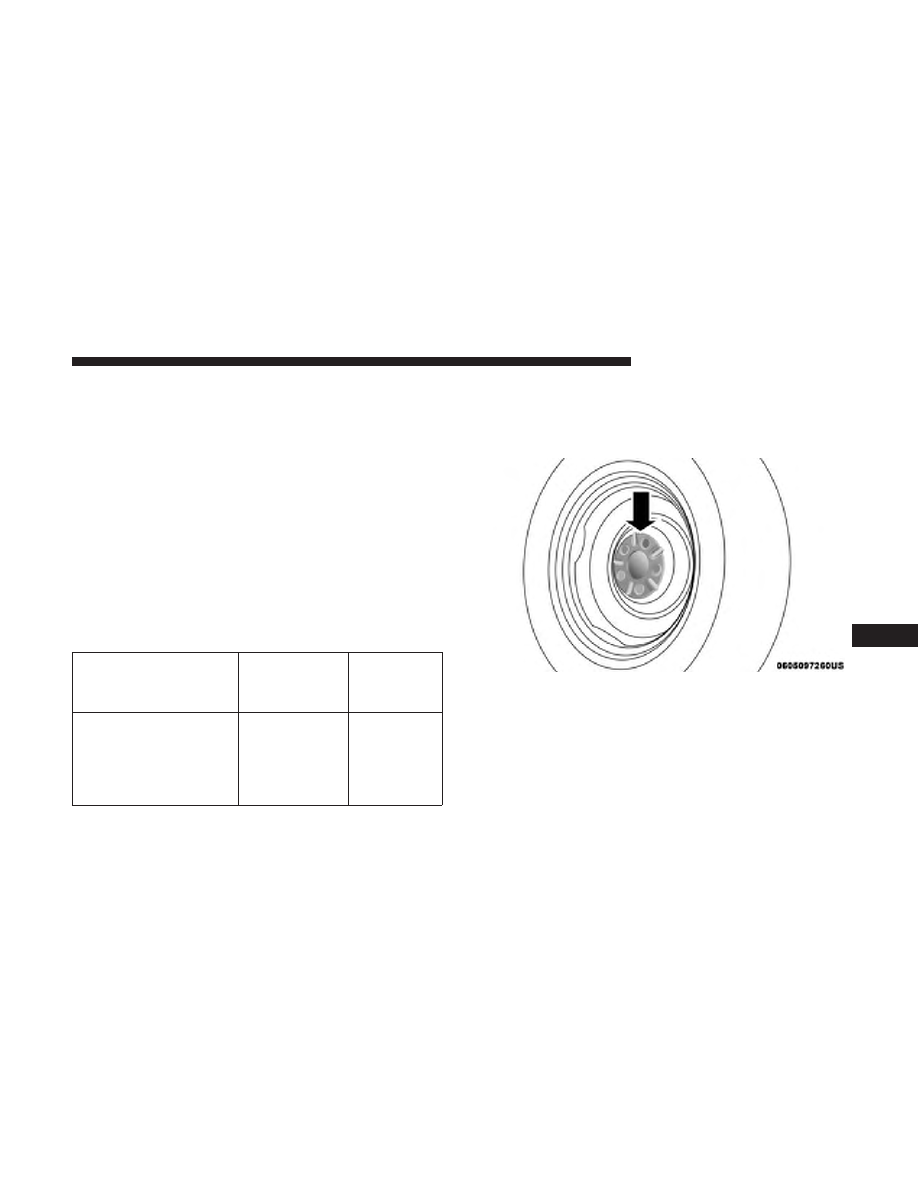

Wheel Mounting Surface

9

TECHNICAL SPECIFICATIONS

281

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tighten the lug nuts/bolts in a star pattern until each
nut/bolt has been tightened twice.

After 25 miles (40 km), check the lug nut/bolt torque to be
sure that all the lug nuts/bolts are properly seated against
the wheel.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do
not tighten the lug nuts/bolts fully until the vehicle has
been lowered. Failure to follow this warning may
result in personal injury.

FUEL REQUIREMENTS

1.4L Engine LA

This engine is designed to meet all emis-
sion regulations, provide satisfactory
fuel economy and performance when
using high-quality unleaded “Regular”
gasoline having a posted octane number
of 87 as specified by the (R+M)/2
method. For optimum performance and

fuel economy the use of “Premium” 91 octane gasoline or
higher is recommended.

While operating on gasoline with an octane number of 87,
hearing a light knocking sound from the engine is not a
cause for concern. However, if the engine is heard making
a heavy knocking sound, see your dealer immediately. Use
of gasoline with an octane number lower than 87 can cause
engine failure and may void or not be covered by the New
Vehicle Limited Warranty.

Poor quality gasoline can cause problems such as hard
starting, stalling, and hesitations. If you experience these
symptoms, try another brand of gasoline before consider-
ing service for the vehicle.

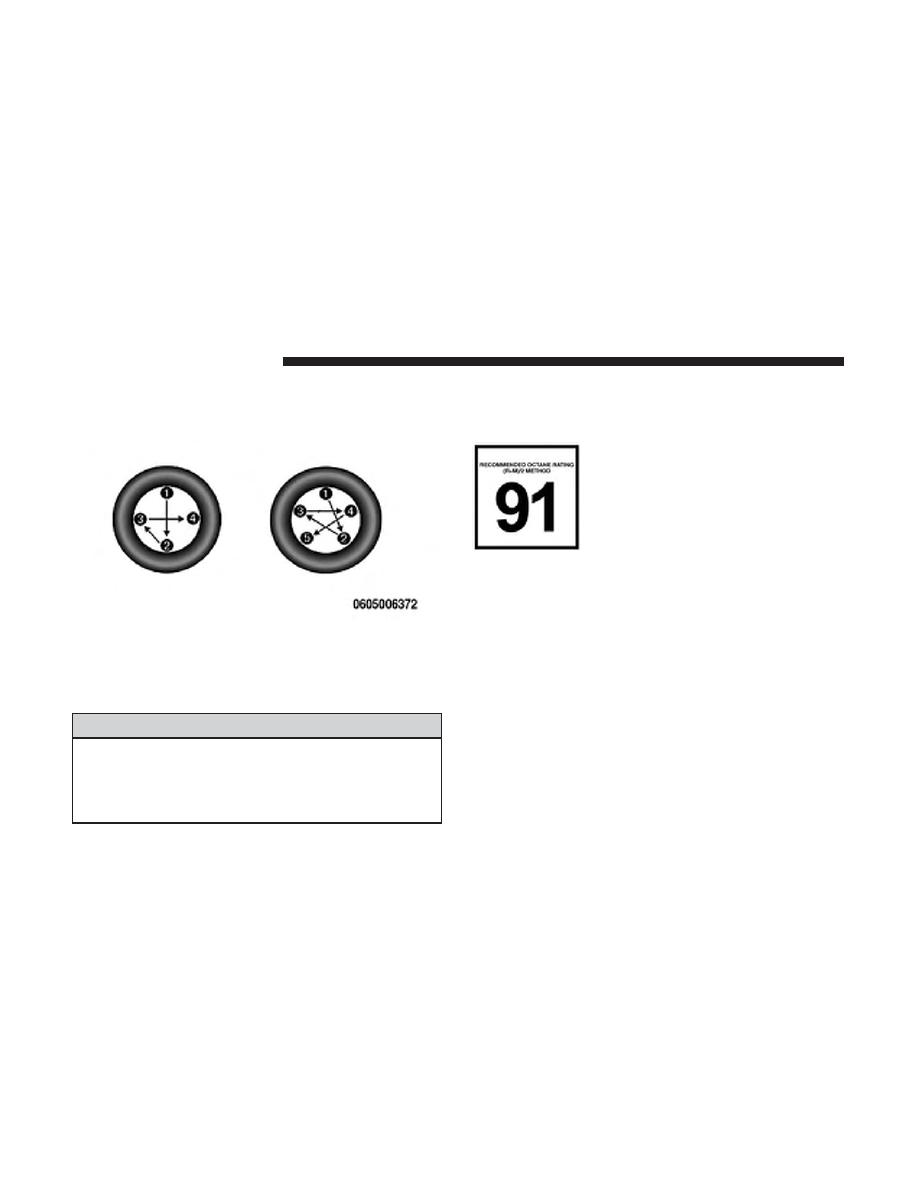

Torque Patterns

282

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Reformulated Gasoline

Many areas of the country require the use of cleaner
burning gasoline referred to as “Reformulated Gasoline”.
Reformulated gasoline contains oxygenates and are specifi-
cally blended to reduce vehicle emissions and improve air
quality.

The use of reformulated gasoline is recommended. Prop-
erly blended reformulated gasoline will provide improved
performance and durability of engine and fuel system
components.

Materials Added To Fuel

Besides using unleaded gasoline with the proper octane
rating, gasolines that contain detergents, corrosion and
stability additives are recommended. Using gasolines that
have these additives will help improve fuel economy,
reduce emissions, and maintain vehicle performance.

Designated TOP TIER Detergent Gaso-
line contains a higher level of detergents
to further aide in minimizing engine
and fuel system deposits. When avail-
able, the usage of TOP TIER Detergent

gasoline is recommended. Visit www.toptiergas.com for a
list of TOP TIER Detergent Gasoline Retailers.

Indiscriminate use of fuel system cleaning agents should be
avoided. Many of these materials intended for gum and
varnish removal may contain active solvents or similar
ingredients. These can harm fuel system gasket and dia-
phragm materials.

Gasoline/Oxygenate Blends

Some fuel suppliers blend unleaded gasoline with oxygen-
ates such as ethanol.

CAUTION!

DO NOT use E-85, gasoline containing methanol, or
gasoline containing more than 15% ethanol (E-15). Use
of these blends may result in starting and drivability
problems, damage critical fuel system components,
cause emissions to exceed the applicable standard,
and/or cause the “Malfunction Indicator Light” to
illuminate. Please observe pump labels as they should
clearly communicate if a fuel contains greater than 15%
ethanol (E-15).

9

TECHNICAL SPECIFICATIONS

283

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Problems that result from using gasoline containing more
than 15% ethanol (E-15) or gasoline containing methanol
are not the responsibility of the manufacturer and may
void or not be covered under New Vehicle Limited War-
ranty.

Do Not Use E-85 In Non-Flex Fuel Vehicles

Non-Flex Fuel Vehicles (FFV) are compatible with gasoline
containing up to 15% ethanol (E-15). Use of gasoline with
higher ethanol content may void the New Vehicle Limited
Warranty.

If a Non-FFV vehicle is inadvertently fueled with E-85 fuel,
the engine will have some or all of these symptoms:
• Operate in a lean mode.
• OBD II “Malfunction Indicator Light” on.
• Poor engine performance.
• Poor cold start and cold drivability.
• Increased risk for fuel system component corrosion.

CNG And LP Fuel System Modifications

Modifications that allow the engine to run on compressed
natural gas (CNG) or liquid propane (LP) may result in
damage to the engine, emissions, and fuel system compo-
nents. Problems that result from running CNG or LP are
not the responsibility of the manufacturer and may void or
not be covered under the New Vehicle Limited Warranty.

MMT In Gasoline

Methylcyclopentadienyl Manganese Tricarbonyl (MMT) is
a manganese-containing metallic additive that is blended
into some gasoline to increase octane. Gasoline blended
with MMT provides no performance advantage beyond
gasoline of the same octane number without MMT. Gaso-
line blended with MMT reduces spark plug life and
reduces emissions system performance in some vehicles.
The manufacturer recommends that gasoline without
MMT be used in your vehicle. The MMT content of
gasoline may not be indicated on the gasoline pump;
therefore, you should ask your gasoline retailer whether
the gasoline contains MMT. MMT is prohibited in Federal
and California reformulated gasoline.

284

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Fuel System Cautions

CAUTION!

Follow these guidelines to maintain your vehicle’s
performance:
• The use of leaded gasoline is prohibited by Federal

law. Using leaded gasoline can impair engine perfor-
mance and damage the emissions control system.

• An out-of-tune engine or certain fuel or ignition

malfunctions can cause the catalytic converter to
overheat. If you notice a pungent burning odor or
some light smoke, your engine may be out of tune or
malfunctioning and may require immediate service.
Contact an authorized dealer for service assistance.

• The use of fuel additives, which are now being sold

as octane enhancers, is not recommended. Most of
these products contain high concentrations of metha-
nol. Fuel system damage or vehicle performance
problems resulting from the use of such fuels or
additives is not the responsibility of the manufac-
turer and may void or not be covered under the New
Vehicle Limited Warranty.

NOTE:

Intentional tampering with the emissions control

system can result in civil penalties being assessed against
you.

Carbon Monoxide Warnings

WARNING!

Carbon monoxide (CO) in exhaust gases is deadly.
Follow the precautions below to prevent carbon mon-
oxide poisoning:
• Do not inhale exhaust gases. They contain carbon

monoxide, a colorless and odorless gas, which can
kill. Never run the engine in a closed area, such as a
garage, and never sit in a parked vehicle with the
engine running for an extended period. If the vehicle
is stopped in an open area with the engine running
for more than a short period, adjust the ventilation
system to force fresh, outside air into the vehicle.

• Guard against carbon monoxide with proper main-

tenance. Have the exhaust system inspected every
time the vehicle is raised. Have any abnormal condi-
tions repaired promptly. Until repaired, drive with
all side windows fully open.

9

TECHNICAL SPECIFICATIONS

285

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)

10.5 Gallons

40 Liters

Engine Oil with Filter
1.4L LA Engine

4 Quarts

3.8 Liters

Cooling System
1.4L LA Engine (Mopar Antifreeze/Engine Coolant
10 Year/150,000 Mile (240,000 km) Formula) — with
Instruction Transmission

4.6 Quarts

4.4 Liters

1.4L LA Engine (Mopar Antifreeze/Engine Coolant
10 Year/150,000 Mile (240,000 km) Formula) — with
Automatic Transmission

5.8 Quarts

5.5 Liters

FLUIDS AND LUBRICANTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant – 1.4L LA Engine

We recommend you use Mopar Antifreeze/Coolant 10 Year/
150,000 Mile (240,000 km) Formula OAT (Organic Additive
Technology) meeting the requirements of FCA Material Stan-
dard MS.90032.

286

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Component

Fluid, Lubricant, or Genuine Part

Engine Oil – 1.4L LA Engine

We recommend you use API Certified SAE 5W-30 Engine
Oil, meeting the requirements of FCA Material Standard
FPW9.55535-G1. Refer to your engine oil filler cap for
correct SAE grade.

Engine Oil Filter – 1.4L LA Engine

We recommend you use a Mopar Engine Oil Filter.

Spark Plugs – 1.4L LA Engine

We recommend you use Mopar Spark Plugs.

Fuel Selection – 1.4L LA Engine

91 Octane Recommended – 87 Octane Acceptable, 0-15%
Ethanol.

CAUTION!

• Mixing of engine coolant (antifreeze) other than speci-

fied Organic Additive Technology (OAT) engine cool-
ant (antifreeze), may result in engine damage and may
decrease corrosion protection. Organic Additive Tech-
nology (OAT) engine coolant is different and should
not be mixed with Hybrid Organic Additive Technol-
ogy (HOAT) engine coolant (antifreeze) or any “glob-
ally compatible” coolant (antifreeze). If a non-OAT
engine coolant (antifreeze) is introduced into the
cooling system in an emergency, the cooling system
will need to be drained, flushed, and refilled with

(Continued)

CAUTION! (Continued)

fresh OAT coolant (conforming to MS.90032), by an
authorized dealer as soon as possible.

• Do not use water alone or alcohol-based engine

coolant (antifreeze) products. Do not use additional
rust inhibitors or antirust products, as they may not
be compatible with the radiator engine coolant and
may plug the radiator.

• This vehicle has not been designed for use with

propylene glycol-based engine coolant (antifreeze).
Use of propylene glycol-based engine coolant (anti-
freeze) is not recommended.

9

TECHNICAL SPECIFICATIONS

287

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Chassis

Component

Fluid, Lubricant, or Genuine Part

Instruction Transmission – If Equipped

We recommend you use Mopar C635 DDCT/MTX Trans-
mission Fluid.

Automatic Transmission – If Equipped

Use only Mopar AW-1 Automatic Transmission Fluid or
equivalent. Failure to use the correct fluid may affect the
function or performance of your transmission.

Brake Master Cylinder

We recommend you use Mopar DOT 3, SAE J1703 should
be used. If DOT 3, SAE J1703 brake fluid is not available,
then DOT 4 is acceptable.

Convertible Top Rails – If Equipped

We recommend you use Berulub FR 43.

288

TECHNICAL SPECIFICATIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

CONTENTS

䡵 UCONNECT SYSTEMS . . . . . . . . . . . . . . . . . . .290
䡵 CYBERSECURITY . . . . . . . . . . . . . . . . . . . . . . .290
䡵 UCONNECT SETTINGS . . . . . . . . . . . . . . . . . . .291

▫ Customer Programmable Features —

Uconnect 3/3 NAV Display Settings . . . . . . . . .292

䡵 STEERING WHEEL AUDIO CONTROLS . . . . . . .301

▫ Radio Operation. . . . . . . . . . . . . . . . . . . . . . . .301

䡵 IPOD/USB/MEDIA PLAYER CONTROL —

IF EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . .302

䡵 RADIO OPERATION AND MOBILE PHONES . . .302

▫ General Information . . . . . . . . . . . . . . . . . . . .302

䡵 UCONNECT 3/3 NAV VOICE RECOGNITION

QUICK TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . .303

▫ Introducing Uconnect . . . . . . . . . . . . . . . . . . . .303
▫ Get Started . . . . . . . . . . . . . . . . . . . . . . . . . . .303
▫ Basic Voice Commands . . . . . . . . . . . . . . . . . . .304
▫ Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .305
▫ Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .306
▫ Phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .307
▫ General Information . . . . . . . . . . . . . . . . . . . . .308
▫ Additional Information . . . . . . . . . . . . . . . . . . .308

䡵 CD/DVD DISC MAINTENANCE . . . . . . . . . . . .308

10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UCONNECT SYSTEMS

For detailed information about your Uconnect system,
refer to your Uconnect Owner’s Instruction Supplement.

NOTE:

Uconnect screen images are for illustration purposes

only and may not reflect exact software for your vehicle.

CYBERSECURITY

Your vehicle may be a connected vehicle and may be
equipped with both wired and wireless networks. These
networks allow your vehicle to send and receive informa-
tion. This information allows systems and features in your
vehicle to function properly.

Your vehicle may be equipped with certain security fea-
tures to reduce the risk of unauthorized and unlawful
access to vehicle systems and wireless communications.
Vehicle software technology continues to evolve over time
and FCA US LLC, working with its suppliers, evaluates
and takes appropriate steps as needed. Similar to a com-
puter or other devices, your vehicle may require software
updates to improve the usability and performance of your
systems or to reduce the potential risk of unauthorized and
unlawful access to your vehicle systems.

The risk of unauthorized and unlawful access to your
vehicle systems may still exist, even if the most recent
version of vehicle software (such as Uconnect software) is
installed.

WARNING!

• It is not possible to know or to predict all of the

possible outcomes if your vehicle’s systems are
breached. It may be possible that vehicle systems,
including safety related systems, could be impaired
or a loss of vehicle control could occur that may
result in an accident involving serious injury or
death.

• ONLY insert media (e.g., USB, SD card, or CD) into

your vehicle if it came from a trusted source. Media
of unknown origin could possibly contain malicious
software, and if installed in your vehicle, it may
increase the possibility for vehicle systems to be
breached.

• As always, if you experience unusual vehicle behav-

ior, take your vehicle to your nearest authorized
dealer immediately.

290

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:
• FCA US LLC or your dealer may contact you directly

regarding software updates.

• To help further improve vehicle security and minimize

the potential risk of a security breach, vehicle owners
should:

• Routinely check www.driveuconnect.com/support/

software-update.html

(U.S.

Residents)

or

www.driveuconnect.ca (Canadian Residents) to learn
about available Uconnect software updates.

• Only connect and use trusted media devices (e.g.

personal mobile phones, USBs, CDs).

Privacy of any wireless and wired communications cannot
be assured. Third parties may unlawfully intercept infor-
mation and private communications without your consent.
For further information, refer to “Onboard Diagnostic
System (OBD II) Cybersecurity” in “Getting To Know Your
Instrument Panel”.

UCONNECT SETTINGS

The Uconnect system uses a combination of buttons on the
touchscreen and buttons on the faceplate located on the
center of the instrument panel that allows you to access
and change the customer programmable features. Many
features can vary by vehicle.

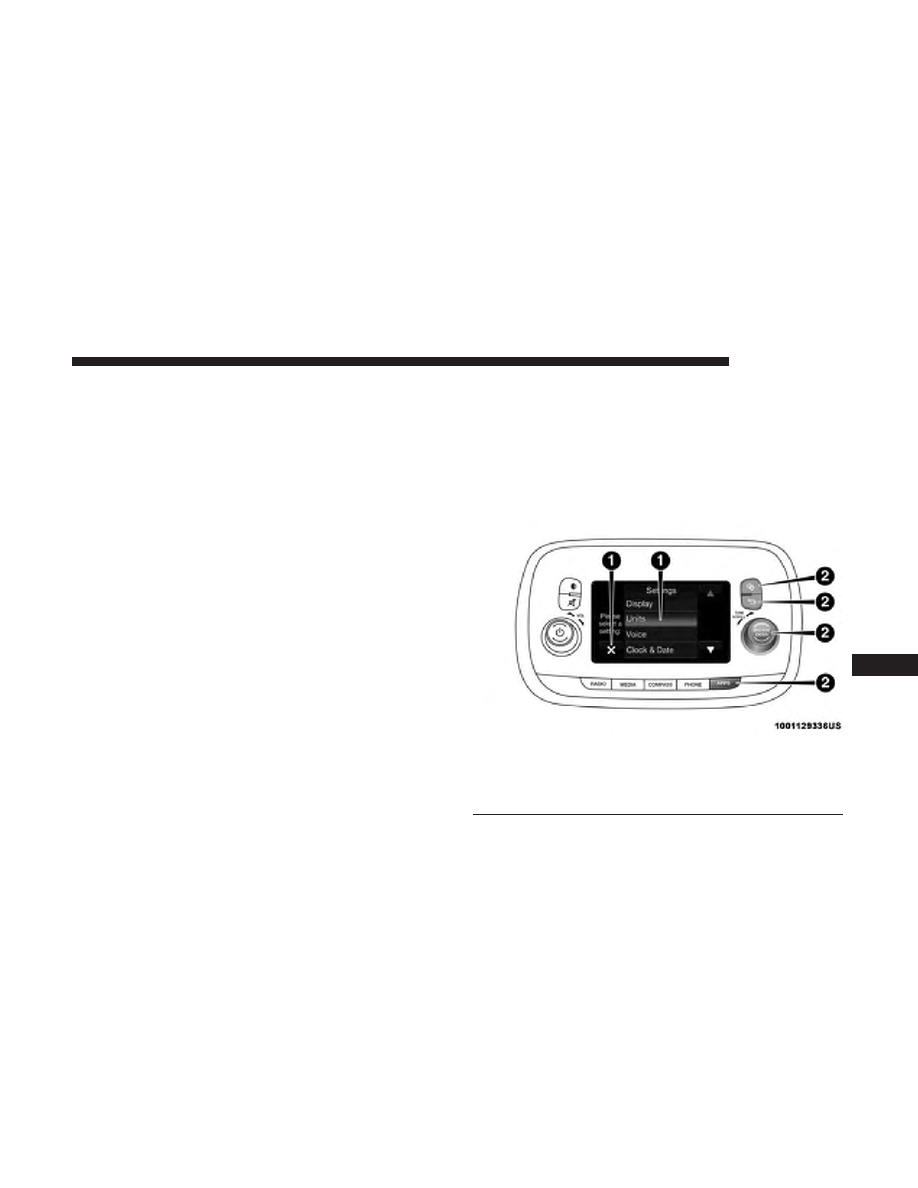

Uconnect 3/3 NAV Display Buttons On The Touchscreen

And Buttons On The Faceplate

1 — Uconnect Buttons On The Touchscreen
2 — Uconnect Buttons On The Faceplate

10

MULTIMEDIA

291

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Customer Programmable Features — Uconnect 3/3
NAV Display Settings

Push the Settings

button on the faceplate, to display the

settings menu screen. In this mode the Uconnect system
allows you to access programmable feature settings.

NOTE:

Only one touchscreen area may be selected at a time.

When making a selection, press the button on the touch-
screen to enter the desired mode. Once in the desired
mode, press and release the preferred setting and make
your selection. Once the setting is complete, either press
the back arrow button on the touchscreen or the back

button on the faceplate to return to the previous menu or
press the “X” button on the touchscreen to close out of the
settings screen. Pressing the up or down arrow buttons on
the right side of the screen allows you to toggle up or down
through the available settings.

NOTE:

All settings should be changed with the ignition in

the “AVV/MAR” position.

Display

After pressing the “Display” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Display Mode

Auto

Instruction

NOTE:
When the “Display Mode” feature is set to “Auto” the radio touchscreen’s brightness is adjusted with all other instru-
ment panel displays and lights when they are adjusted using the instrument cluster display buttons on the right-hand
side of the instrument cluster display. When the “Display Mode” feature is set to “Instruction” the radio screen brightness
can be adjusted independently using the “Brightness” feature below:

Brightness

+

Language

English

Español

Français

Touchscreen Beep

On

Off

292

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Units

After pressing the “Units” button on the touchscreen, you
may select each unit of measure independently displayed
in the instrument cluster display. The following selectable
units of measure are listed below:

Setting Name

Selectable Options

US

Changes the instrument cluster display to US units of

measure.

Metric

Changes the instrument cluster display to Metric units of

measure.

After pressing “Custom” on the touchscreen, you may
select from one of the below menu items:

Setting Name

Selectable Options

Fuel Consumption

MPG (US)

L/100 km

MPG (UK)

km/L

Temperature

°C

°F

Pressure

psi

kPa

10

MULTIMEDIA

293

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Voice

After pressing the “Voice” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Voice Response Length

Brief

Long

Show Command List

Always

With Help

Never

Clock & Date

After pressing the “Clock & Date” button on the touch-
screen, the following settings will be available:

Setting Name

Selectable Options

Set Time and Format

12 hour

24 hour

NOTE:

Press the corresponding arrow above and below the current time to adjust, then select “AM” or “PM.”

Show Time Status

On

Off

Set Date

Set Date

NOTE:

Press the corresponding arrows above and below the current date to adjust.

Sync Time — If Equipped

On

Off

NOTE:

When in the “Sync Time” display, you may sync the time with GPS.

294

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Safety/Assistance

After pressing the “Safety/Assistance” button on the
touchscreen, the following settings will be available:

Setting Name

Selectable Options

Hill Start Assist — If Equipped

On

Off

Rear View Camera Delay

On

Off

ParkView Backup Camera Active

Guide Lines — If Equipped

On

Off

NOTE:

When this feature is enabled, active (dynamic) grid lines are overlaid on the Rear Backup Camera image to

illustrate the width of the vehicle and its projected back up path based on the steering wheel position. A dashed
center line overlay indicates the center of the vehicle to assist with parking or aligning to a hitch/receiver.

ParkView Backup Camera Fixed

Guide Lines — If Equipped

On

Off

NOTE:

When this feature is enabled, fixed (static) grid lines are overlaid on the Rear Backup Camera image to illus-

trate the width of the vehicle.

10

MULTIMEDIA

295

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lights

After pressing the “Lights” button on the touchscreen, the
following settings will be available:

Setting Name

Selectable Options

Daytime Running Lights

On

Off

Doors & Locks

After pressing the “Doors & Locks” button on the touch-
screen, the following settings will be available:

Setting Name

Selectable Options

Auto Door Locks

On

Off

NOTE:

When the “Auto Door Locks” feature is selected, all doors will lock automatically when the vehicle reaches a

speed of 12 mph (20 km/h).

Remote Door Unlock/Door Unlock

Driver

All

NOTE:

When “Driver” is selected, only the driver’s door will unlock on the first push of the key fob unlock button,

you must push the key fob unlock button twice to unlock the passenger’s doors. When “All” is selected, all of the
doors will unlock on the first push of the key fob unlock button.

296

MULTIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     16      17      18      19     ..
