Fiat 500c (2018 year). Instruction - part 9





Customer Action

Customer Will See

NOTE:

Each step MUST

BE held for at least two
seconds

1. Turn ignition STOP/
OFF/LOCK. (Turn Signal
Switch Must be placed in
Neutral State).
2. Turn ignition MAR/
ACC/ON/RUN.

Right turn light BLINKS.
Left turn light is OFF.

3. Turn right turn signal
switch ON.

Right turn light is ON
SOLID.
Left turn light BLINKS.

4. Place turn signal in
neutral state.

Right turn light is OFF.
Left turn light BLINKS.

5. Turn left turn signal
switch ON.

Right turn light BLINKS.
Left turn light is ON
SOLID.

6. Place turn signal in
neutral state.

Right turn light BLINKS.
Left turn light is OFF.

Customer Action

Customer Will See

NOTE:

Each step MUST

BE held for at least two
seconds

7. Turn right turn signal
switch ON.

Right turn light is ON
SOLID.
Left turn light BLINKS.

8. Place turn signal in
neutral state.

Right turn light is OFF.
Left turn light BLINKS.

9. Turn left turn signal
switch ON.

Right turn light is ON
SOLID.
Left turn light is ON
SOLID.

10. Turn left turn signal
switch OFF. (Turn Signal
Switch Must be placed in
Neutral State).

Right turn light is OFF.
Left turn light is OFF.

11. Turn ignition STOP/
OFF/LOCK.

5

SAFETY

137

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Customer Action

Customer Will See

NOTE:

Each step MUST

BE held for at least two
seconds

12. Turn ignition MAR/
ACC/ON/RUN. (Entire
sequence needs to be
completed within one
minute or sequence will
need to be repeated).

System is now reset and
the engine may be started.

Turn hazard flashers OFF
(Instructionly).

If a reset procedure step is not completed within 60 seconds,
then the turn signal lights will blink and the reset procedure
must be performed again in order to be successful.

Maintaining Your Air Bag System

WARNING!

• Modifications to any part of the air bag system could

cause it to fail when you need it. You could be
injured if the air bag system is not there to protect
you. Do not modify the components or wiring, in-
cluding adding any kind of badges or stickers to the
steering wheel hub trim cover or the upper passenger
side of the instrument panel. Do not modify the front
bumper, vehicle body structure, or add aftermarket
side steps or running boards.

• It is dangerous to try to repair any part of the air bag

system yourself. Be sure to tell anyone who works on
your vehicle that it has an air bag system.

• Do not attempt to modify any part of your air bag

system. The air bag may inflate accidentally or may
not function properly if modifications are made.
Take your vehicle to an authorized dealer for any air
bag system service. If your seat, including your trim

(Continued)

138

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING! (Continued)

cover and cushion, needs to be serviced in any way
(including removal or loosening/tightening of seat
attachment bolts), take the vehicle to an authorized
dealer. Only manufacturer approved seat accessories
may be used. If it is necessary to modify the air bag
system for persons with disabilities, contact an au-
thorized dealer.

Event Data Recorder (EDR)

This vehicle is equipped with an event data recorder
(EDR). The main purpose of an EDR is to record, in certain
crash or near crash-like situations, such as an air bag
deployment or hitting a road obstacle, data that will assist
in understanding how a vehicle’s systems performed. The
EDR is designed to record data related to vehicle dynamics
and safety systems for a short period of time, typically 30
seconds or less. The EDR in this vehicle is designed to
record such data as:
• How various systems in your vehicle were operating;
• Whether or not the driver and passenger safety belts

were buckled/fastened;

• How far (if at all) the driver was depressing the accel-

erator and/or brake pedal; and,

• How fast the vehicle was traveling.

These data can help provide a better understanding of the
circumstances in which crashes and injuries occur.

NOTE:

EDR data are recorded by your vehicle only if a

non-trivial crash situation occurs; no data are recorded by
the EDR under normal driving conditions and no personal
data (e.g., name, gender, age, and crash location) are
recorded. However, other parties, such as law enforcement,
could combine the EDR data with the type of personally
identifying data routinely acquired during a crash investi-
gation.

To read data recorded by an EDR, special equipment is
required, and access to the vehicle or the EDR is needed. In
addition to the vehicle manufacturer, other parties, such as
law enforcement, that have the special equipment, can read
the information if they have access to the vehicle or the
EDR.

5

SAFETY

139

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Child Restraints

Everyone in your vehicle needs to be buckled up at all
times, including babies and children. Every state in the
United States, and every Canadian province, requires that
small children ride in proper restraint systems. This is the
law, and you can be prosecuted for ignoring it.

Children 12 years or younger should ride properly buckled
up in a rear seat, if available. According to crash statistics,
children are safer when properly restrained in the rear
seats rather than in the front.

WARNING!

In a collision, an unrestrained child can become a
projectile inside the vehicle. The force required to hold
even an infant on your lap could become so great that
you could not hold the child, no matter how strong you
are. The child and others could be badly injured or
killed. Any child riding in your vehicle should be in a
proper restraint for the child’s size.

There are different sizes and types of restraints for children
from newborn size to the child almost large enough for an
adult safety belt. Always check the child seat Owner’s
Instruction to make sure you have the correct seat for your
child. Carefully read and follow all the instructions and
warnings in the child restraint Owner’s Instruction and on all
the labels attached to the child restraint.

Before buying any restraint system, make sure that it has a
label certifying that it meets all applicable Safety Stan-
dards. You should also make sure that you can install it in
the vehicle where you will use it.

NOTE:
• For additional information, refer to

http://www.nhtsa.gov/parents-and-caregivers or
call: 1–888–327–4236

• Canadian residents should refer to Transport

Canada’s website for additional information:
http://www.tc.gc.ca/eng/motorvehiclesafety/
safedrivers-childsafety-index-53.htm

140

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Summary Of Recommendations For Restraining Children In Vehicles

Child Size, Height, Weight Or Age

Recommended Type Of

Child Restraint

Infants and Toddlers

Children who are two years old or younger

and who have not reached the height or

weight limits of their child restraint

Either an Infant Carrier or a Convertible

Child Restraint, facing rearward in the rear

seat of the vehicle

Small Children

Children who are at least two years old or

who have outgrown the height or weight

limit of their rear-facing child restraint

Forward-Facing Child Restraint with a five-

point Harness, facing forward in the rear

seat of the vehicle

Larger Children

Children who have outgrown their forward-

facing child restraint, but are too small to

properly fit the vehicle’s seat belt

Belt Positioning Booster Seat and the vehicle

seat belt, seated in the rear seat of the

vehicle

Children Too Large for

Child Restraints

Children 12 years old or younger, who have
outgrown the height or weight limit of their

booster seat

Vehicle Seat Belt, seated in the rear seat of

the vehicle

5

SAFETY

141

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Infant And Child Restraints

Safety experts recommend that children ride rear-facing in
the vehicle until they are two years old or until they reach
either the height or weight limit of their rear-facing child
restraint. Two types of child restraints can be used rear-
facing: infant carriers and convertible child seats.

The infant carrier is only used rear-facing in the vehicle. It
is recommended for children from birth until they reach
the weight or height limit of the infant carrier. Convertible
child seats can be used either rear-facing or forward-facing
in the vehicle. Convertible child seats often have a higher
weight limit in the rear-facing direction than infant carriers
do, so they can be used rear-facing by children who have
outgrown their infant carrier but are still less than at least
two years old. Children should remain rear-facing until
they reach the highest weight or height allowed by their
convertible child seat.

WARNING!

• Never place a rear-facing child restraint in front of an

air bag. A deploying passenger front air bag can
cause death or serious injury to a child 12 years or

(Continued)

WARNING! (Continued)

younger, including a child in a rear-facing child
restraint.

• Only use a rear-facing child restraint in the rear seat

of a vehicle with a rear seat.

Older Children And Child Restraints

Children who are two years old or who have outgrown
their rear-facing convertible child seat can ride forward-
facing in the vehicle. Forward-facing child seats and con-
vertible child seats used in the forward-facing direction are
for children who are over two years old or who have
outgrown the rear-facing weight or height limit of their
rear-facing convertible child seat. Children should remain
in a forward-facing child seat with a harness for as long as
possible, up to the highest weight or height allowed by the
child seat.

All children whose weight or height is above the forward-
facing limit for the child seat should use a belt-positioning
booster seat until the vehicle’s seat belts fit properly. If the
child cannot sit with knees bent over the vehicle’s seat
cushion while the child’s back is against the seatback, they

142

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

should use a belt-positioning booster seat. The child and
belt-positioning booster seat are held in the vehicle by the
seat belt.

WARNING!

• Improper installation can lead to failure of an infant

or child restraint. It could come loose in a collision.
The child could be badly injured or killed. Follow
the child restraint manufacturer’s directions exactly
when installing an infant or child restraint.

• After a child restraint is installed in the vehicle, do

not move the vehicle seat forward or rearward be-
cause it can loosen the child restraint attachments.
Remove the child restraint before adjusting the ve-
hicle seat position. When the vehicle seat has been
adjusted, reinstall the child restraint.

• When your child restraint is not in use, secure it in

the vehicle with the seat belt or LATCH anchorages,
or remove it from the vehicle. Do not leave it loose in
the vehicle. In a sudden stop or accident, it could
strike the occupants or seatbacks and cause serious
personal injury.

Children Too Large For Booster Seats

Children who are large enough to wear the shoulder belt
comfortably, and whose legs are long enough to bend over
the front of the seat when their back is against the seatback,
should use the seat belt in a rear seat. Use this simple 5-step
test to decide whether the child can use the vehicle’s seat
belt alone:

1. Can the child sit all the way back against the back of the

vehicle seat?

2. Do the child’s knees bend comfortably over the front of

the vehicle seat – while the child is still sitting all the
way back?

3. Does the shoulder belt cross the child’s shoulder be-

tween their neck and arm?

4. Is the lap part of the belt as low as possible, touching the

child’s thighs and not the stomach?

5. Can the child stay seated like this for the whole trip?

If the answer to any of these questions was “no,” then the
child still needs to use a booster seat in this vehicle. If the
child is using the lap/shoulder belt, check seat belt fit
periodically and make sure the seat belt buckle is latched.

5

SAFETY

143

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A child’s squirming or slouching can move the belt out of
position. If the shoulder belt contacts the face or neck,
move the child closer to the center of the vehicle, or use a
booster seat to position the seat belt on the child correctly.

WARNING!

Never allow a child to put the shoulder belt under an
arm or behind their back. In a crash, the shoulder belt
will not protect a child properly, which may result in
serious injury or death. A child must always wear both
the lap and shoulder portions of the seat belt correctly.

Recommendations For Attaching Child Restraints

Restraint Type

Combined

Weight of the

Child + Child

Restraint

Use Any Attachment Method Shown With An “X” Below

LATCH – Lower

Anchors Only

Seat Belt Only

LATCH – Lower

Anchors + Top

Tether Anchor

Seat Belt + Top

Tether Anchor

Rear-Facing

Child Restraint

Up to 65 lbs

(29.5 kg)

X

X

Rear-Facing

Child Restraint

More than 65 lbs

(29.5 kg)

X

Forward-Facing

Child Restraint

Up to 65 lbs

(29.5 kg)

X

X

Forward-Facing

Child Restraint

More than 65 lbs

(29.5 kg)

X

144

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lower Anchors And Tethers For CHildren (LATCH)
Restraint System

Your vehicle is equipped with the child restraint anchorage
system called LATCH, which stands for Lower Anchors and
Tethers for CHildren. The LATCH system has three vehicle
anchor points for installing LATCH-equipped child seats.
There are two lower anchorages located at the back of the
seat cushion where it meets the seatback and one top tether
anchorage located behind the seating position. These anchor-
ages are used to install LATCH-equipped child seats with-
out using the vehicle’s seat belts. Some seating positions
may have a top tether anchorage but no lower anchorages.

In these seating positions, the seat belt must be used with the
top tether anchorage to install the child restraint. Please see
the following table for more information.

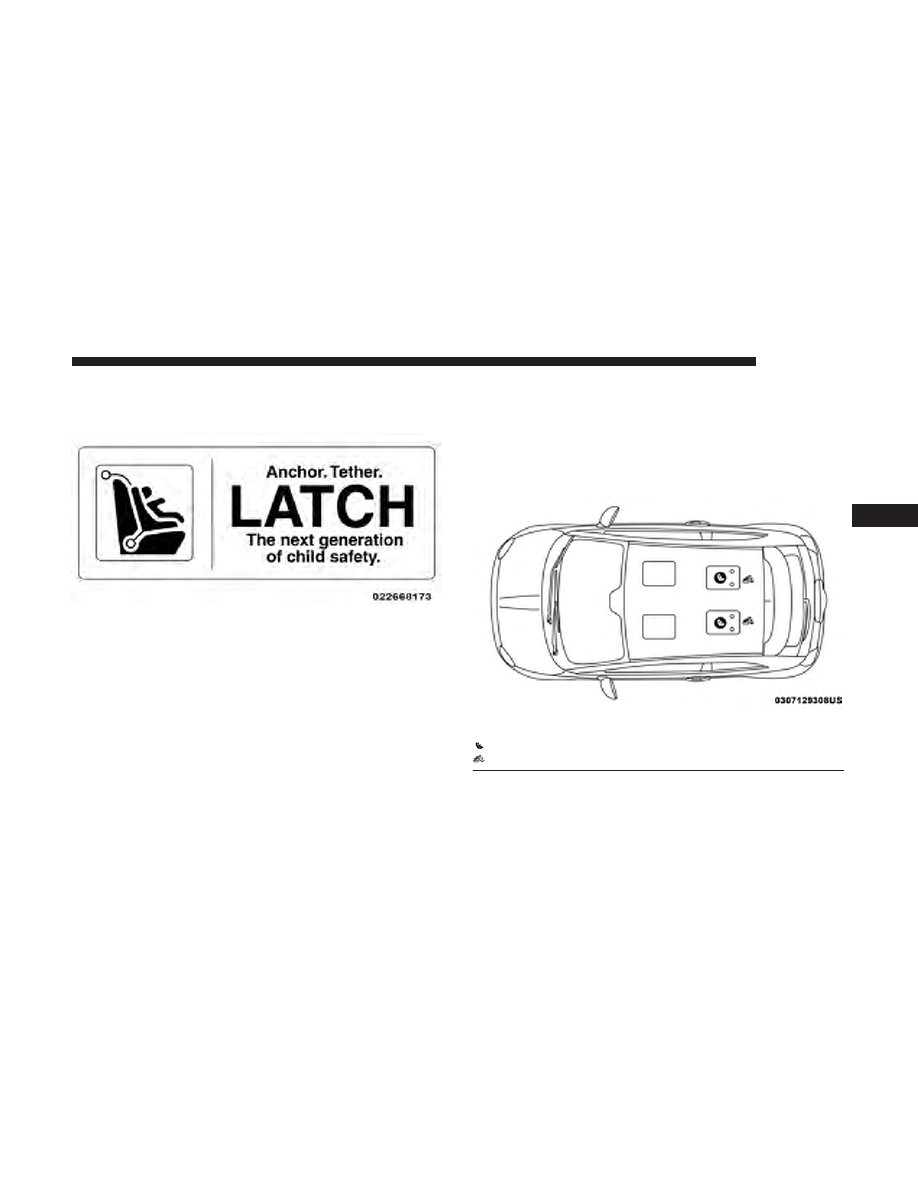

LATCH Positions For Installing Child Restraints In
This Vehicle

LATCH Label

LATCH Positions

Lower Anchorage Symbol (2 Anchorages Per Seating Position)
Top Tether Anchorage Symbol

5

SAFETY

145

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Frequently Asked Questions About Installing Child Restraints With LATCH

What is the weight limit (child’s weight +

weight of the child restraint) for using the

LATCH anchorage system to attach the

child restraint?

65 lbs (29.5 kg)

Use the LATCH anchorage system until the

combined weight of the child and the child

restraint is 65 lbs (29.5 kg). Use the seat

belt and tether anchor instead of the

LATCH anchorage system once the com-

bined weight is more than 65 lbs (29.5 kg).

Can the LATCH anchorages and the seat

belt be used together to attach a rear-facing

or forward-facing child restraint?

No

Do not use the seat belt when you use the

LATCH anchorage system to attach a rear-

facing or forward-facing child restraint.

Booster seats may be attached to the

LATCH anchorages if allowed by the

booster seat manufacturer. See your booster

seat owner’s instruction for more information.

Can two child restraints be attached using

a common lower LATCH anchorage?

No

Never “share” a LATCH anchorage with

two or more child restraints. If the center

position does not have dedicated LATCH

lower anchorages, use the seat belt to in-

stall a child seat in the center position next

to a child seat using the LATCH anchor-

ages in an outboard position.

146

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Frequently Asked Questions About Installing Child Restraints With LATCH

Can the rear-facing child restraint touch the

back of the front passenger seat?

Yes

The child seat may touch the back of the

front passenger seat if the child restraint

manufacturer also allows contact. See your

child restraint owner’s instruction for more

information.

Can the head restraints be removed?

Yes

Head restraints are removable in all seating

positions.

Locating The LATCH Anchorages

The lower anchorages are round bars that are
found at the rear of the seat cushion where it
meets the seatback, below the anchorage sym-
bols on the seatback. They are just visible when

you lean into the rear seat to install the child restraint. You
will easily feel them if you run your finger along the gap
between the seatback and seat cushion.

LATCH Lower Anchorages

5

SAFETY

147

-------------------------------------------------------------------------------------------------------------------------------------------------------------

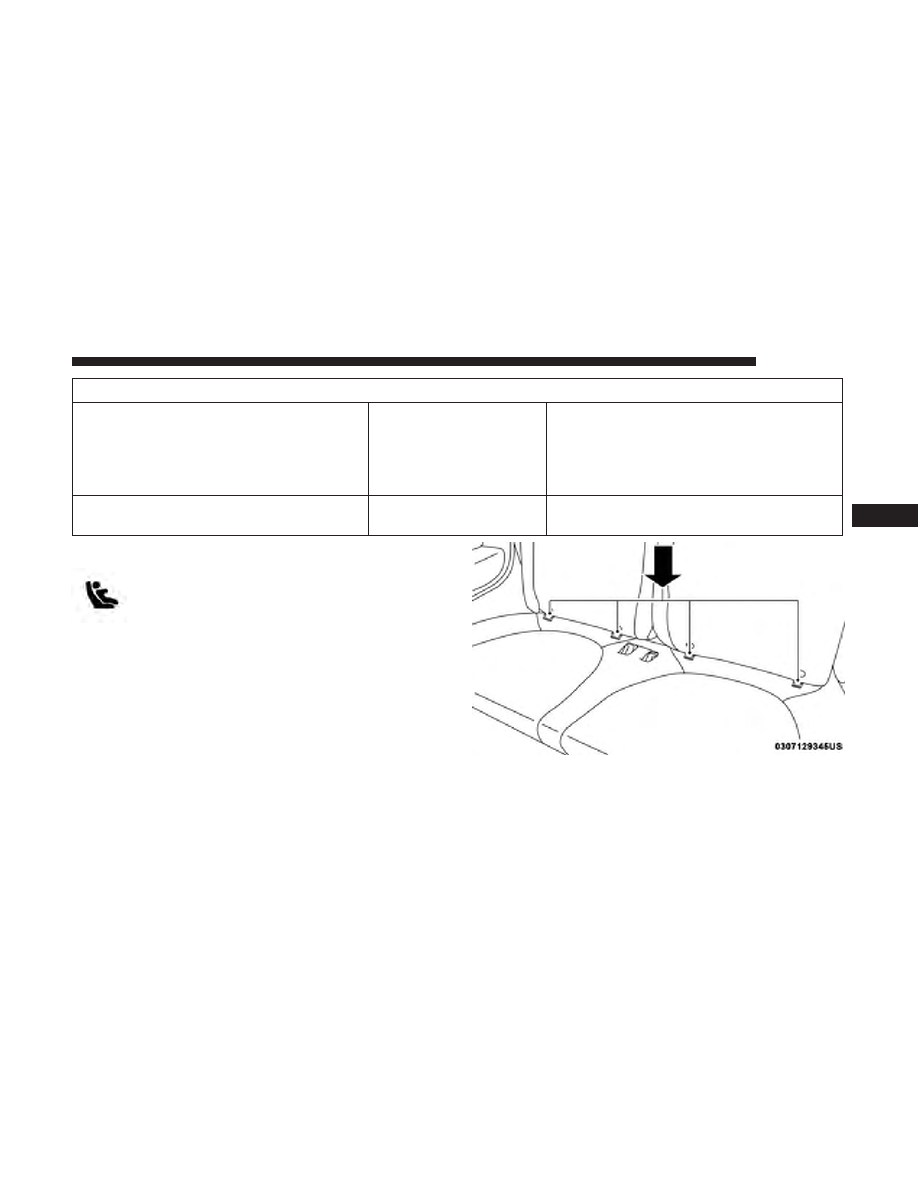

Locating The Upper Tether Anchorages

There are tether strap anchorages behind each
rear seating position located on the back of the
seat.

LATCH-compatible child restraint systems will be
equipped with a rigid bar or a flexible strap on each side.
Each will have a hook or connector to attach to the lower
anchorage and a way to tighten the connection to the
anchorage. Forward-facing child restraints and some rear-
facing child restraints will also be equipped with a tether
strap. The tether strap will have a hook at the end to attach
to the top tether anchorage and a way to tighten the strap
after it is attached to the anchorage.

Center Seat LATCH

WARNING!

This vehicle does not have a center seating position.
Do not use the center lower LATCH anchorages to
install a child seat in the center of the back seat.

Always follow the directions of the child restraint manu-
facturer when installing your child restraint. Not all child
restraint systems will be installed as described here.

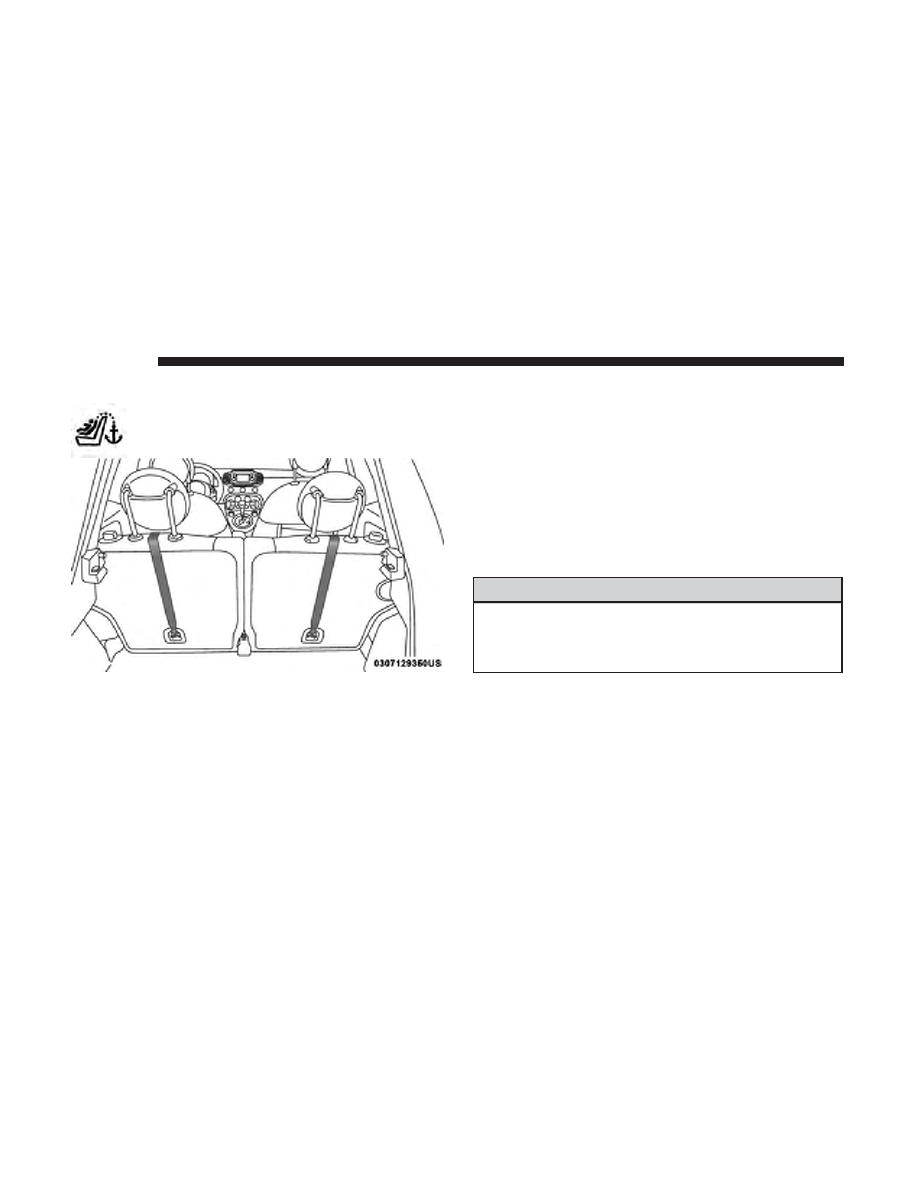

Rear Seat Tether Strap Mounting

148

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

To Install A LATCH-Compatible Child Restraint

If the selected seating position has a Switchable Automatic
Locking Retractor (ALR) seat belt, stow the seat belt,
following the instructions below. See the section “Installing
Child Restraints Using the Vehicle Seat Belt” to check what
type of seat belt each seating position has.

1. Loosen the adjusters on the lower straps and on the tether

strap of the child seat so that you can more easily attach
the hooks or connectors to the vehicle anchorages.

2. Place the child seat between the lower anchorages for

that seating position. For some second row seats, you
may need to recline the seat and / or raise the head
restraint to get a better fit. If the rear seat can be moved
forward and rearward in the vehicle, you may wish to
move it to its rear-most position to make room for the
child seat. You may also move the front seat forward to
allow more room for the child seat.

3. Attach the lower hooks or connectors of the child

restraint to the lower anchorages in the selected seating
position.

4. If the child restraint has a tether strap, connect it to the

top tether anchorage. See the section “Installing Child
Restraints Using the Top Tether Anchorage” for direc-
tions to attach a tether anchor.

5. Tighten all of the straps as you push the child restraint

rearward and downward into the seat. Remove slack in
the straps according to the child restraint manufactur-
er’s instructions.

6. Test that the child restraint is installed tightly by pulling

back and forth on the child seat at the belt path. It
should not move more than 1 inch (25.4 mm) in any
direction.

5

SAFETY

149

-------------------------------------------------------------------------------------------------------------------------------------------------------------

How To Stow An Unused Switchable-ALR (ALR)
Seat Belt:

When using the LATCH attaching system to install a child
restraint, stow all ALR seat belts that are not being used by
other occupants or being used to secure child restraints. An
unused belt could injure a child if they play with it and
accidentally lock the seat belt retractor. Before installing a
child restraint using the LATCH system, buckle the seat
belt behind the child restraint and out of the child’s reach.
If the buckled seat belt interferes with the child restraint
installation, instead of buckling it behind the child re-
straint, route the seat belt through the child restraint belt
path and then buckle it. Do not lock the seat belt. Remind
all children in the vehicle that the seat belts are not toys and
that they should not play with them.

WARNING!

• Improper installation of a child restraint to the

LATCH anchorages can lead to failure of the re-
straint. The child could be badly injured or killed.
Follow the child restraint manufacturer’s directions
exactly when installing an infant or child restraint.

(Continued)

WARNING! (Continued)

• Child restraint anchorages are designed to withstand

only those loads imposed by correctly-fitted child
restraints. Under no circumstances are they to be
used for adult seat belts, harnesses, or for attaching
other items or equipment to the vehicle.

Installing Child Restraints Using The Vehicle Seat
Belt

Child restraint systems are designed to be secured in vehicle
seats by lap belts or the lap belt portion of a lap/shoulder
belt.

WARNING!

• Improper installation or failure to properly secure a

child restraint can lead to failure of the restraint. The
child could be badly injured or killed.

• Follow the child restraint manufacturer’s directions

exactly when installing an infant or child restraint.

150

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The seat belts in the passenger seating positions are
equipped with a Switchable Automatic Locking Retractor
(ALR) that is designed to keep the lap portion of the seat
belt tight around the child restraint so that it is not
necessary to use a locking clip. The ALR retractor can be
“switched” into a locked mode by pulling all of the
webbing out of the retractor and then letting the webbing
retract back into the retractor. If it is locked, the ALR will
make a clicking noise while the webbing is pulled back into
the retractor.

Refer to the “Automatic Locking Mode” description in
“Switchable Automatic Locking Retractors (ALR)” under
“Occupant Restraint Systems” for additional information
on ALR.

Please see the table below and the following sections for
more information.

Lap/Shoulder Belt Systems For Installing Child
Restraints In This Vehicle

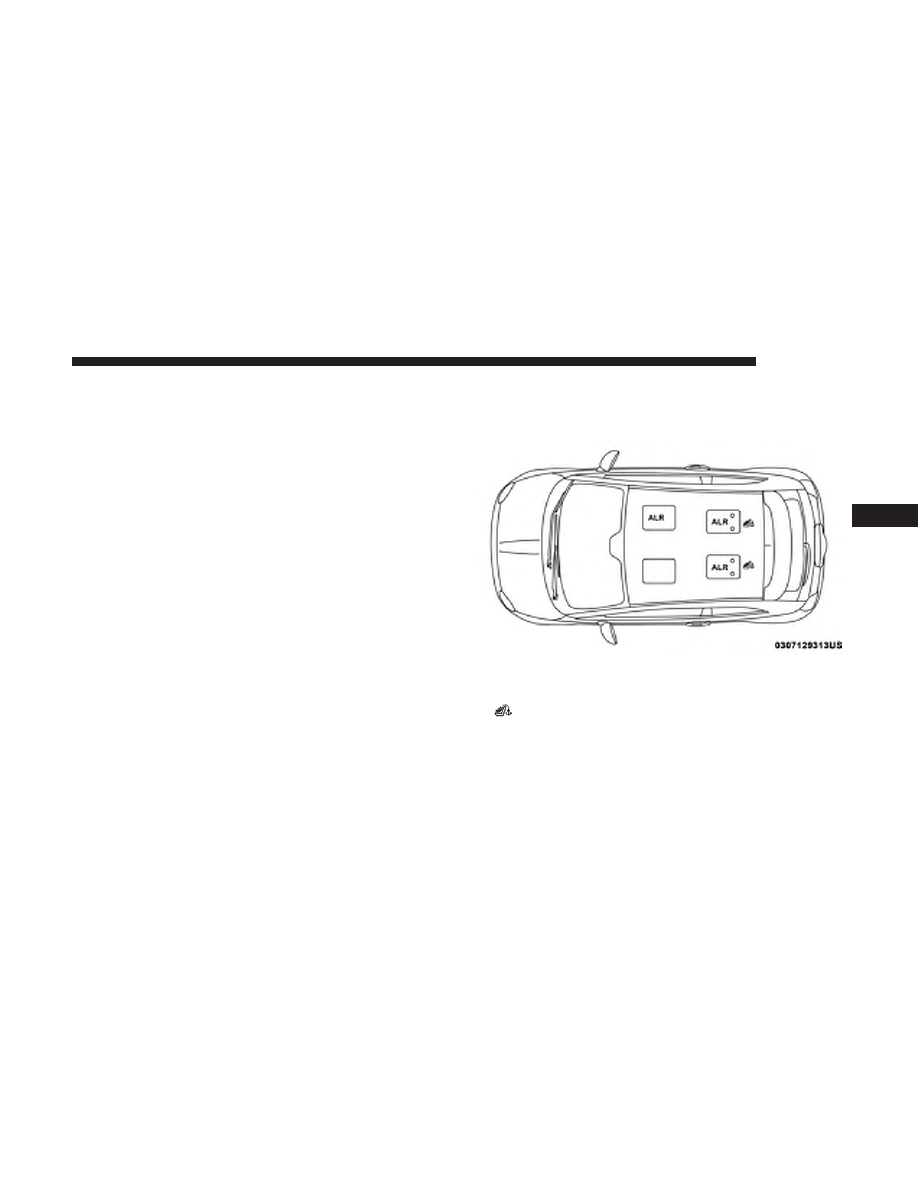

Automatic Locking Retractor (ALR) Locations

• ALR = Switchable Automatic Locking Retractor

Top Tether Anchorage Symbol

5

SAFETY

151

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Frequently Asked Questions About Installing Child Restraints With Seat Belts

What is the weight limit (child’s weight

+ weight of the child restraint) for

using the Tether Anchor with the

seat belt to attach a forward facing

child restraint?

Weight limit of the

Child Restraint

Always use the tether anchor when

using the seat belt to install a forward

facing child restraint, up to the recom-

mended weight limit of the child

restraint.

Can the rear-facing child restraint

touch the back of the front passenger

seat?

Yes

Contact between the front passenger

seat and the child restraint is allowed,

if the child restraint manufacturer also

allows contact.

Can the head restraints be removed?

Yes

Yes, all may be removed.

Can the buckle stalk be twisted to

tighten the seat belt against the belt

path of the child restraint?

No

Do not twist the buckle stalk in a

seating position with an

ALR retractor.

152

SAFETY

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     7      8      9      10     ..
