Fiat 500c (2018 year). Instruction - part 1





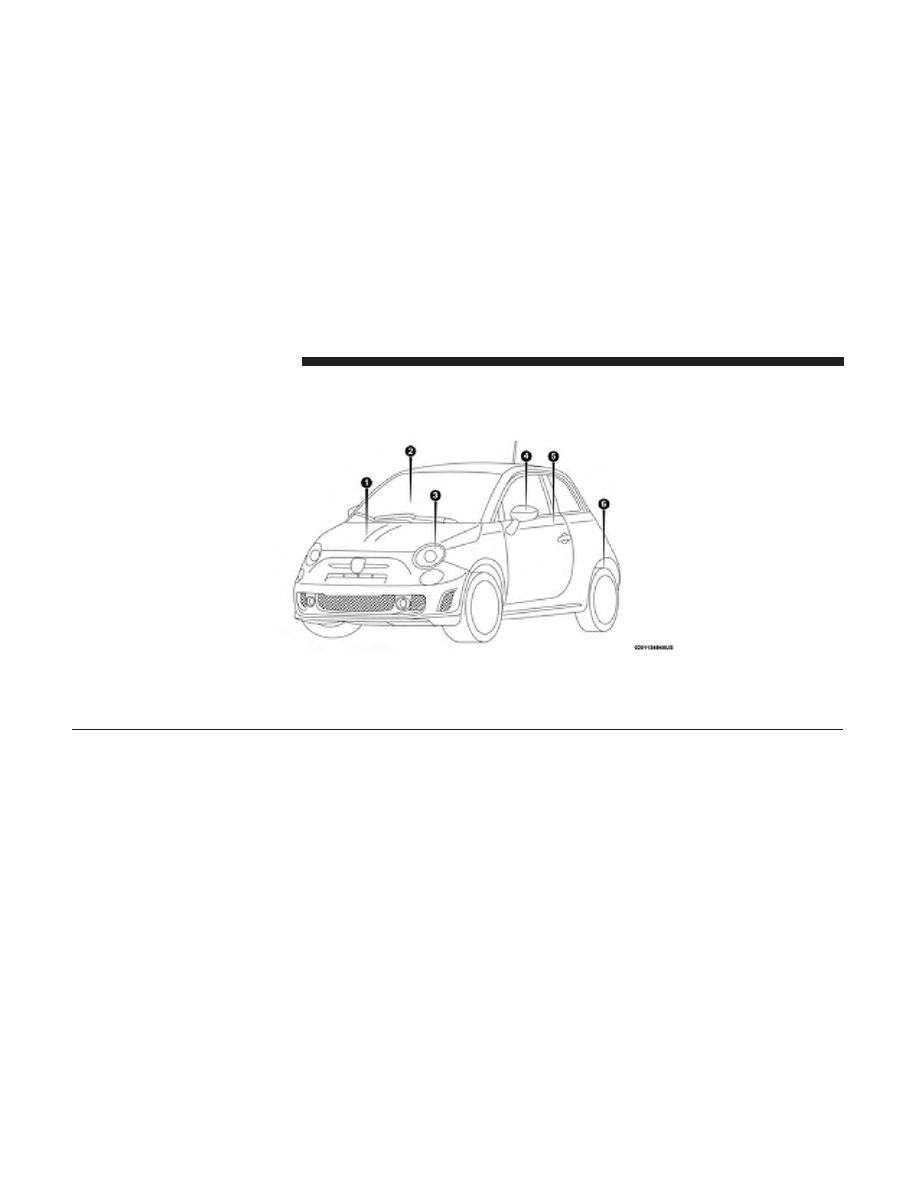

FRONT VIEW

Front View

1 — Hood / Engine Compartment

4 — Exterior Mirrors

2 — Windshield

5 — Doors

3 — Headlights

6 — Wheels / Tires

8

GRAPHICAL TABLE OF CONTENTS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

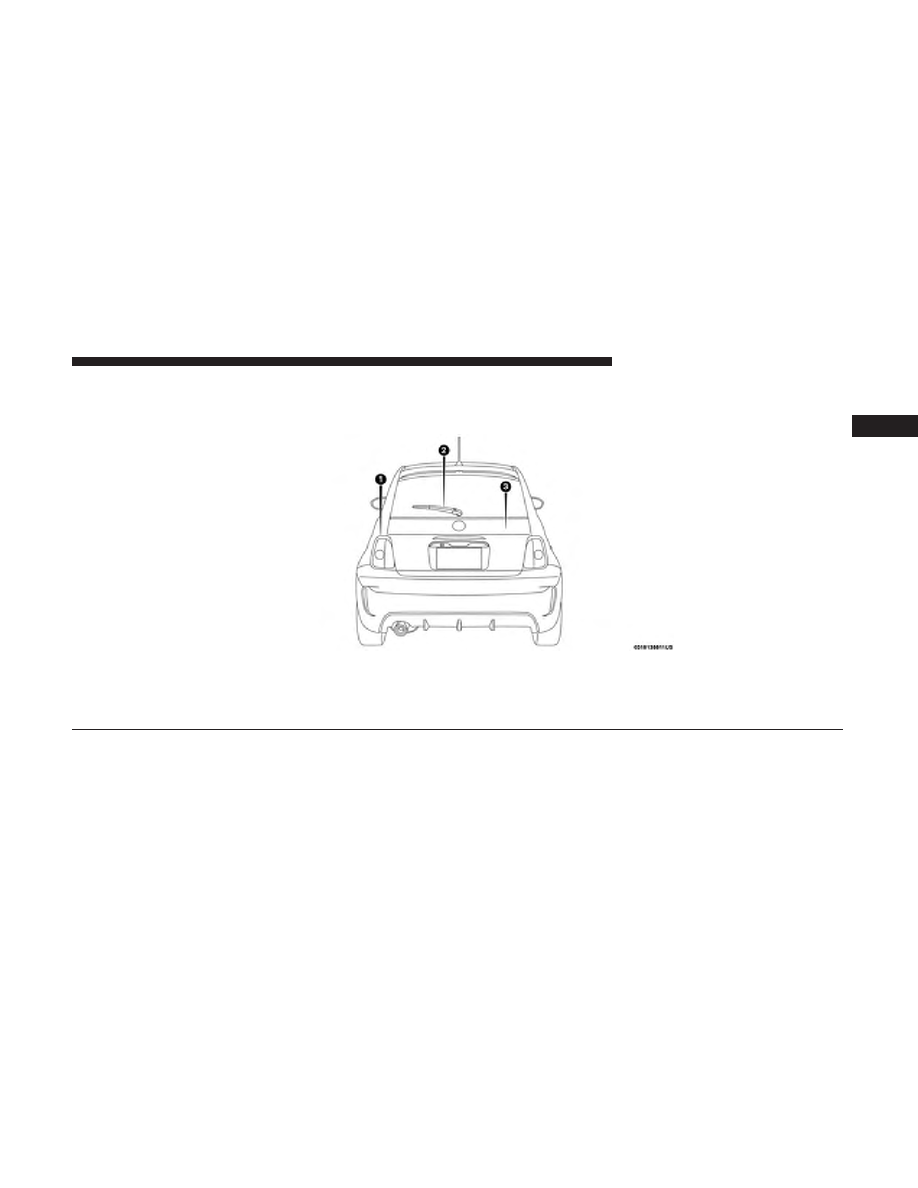

REAR VIEW

Rear View

1 — Rear Lights
2 — Rear Windshield Wiper
3 — Liftgate

2

GRAPHICAL TABLE OF CONTENTS

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

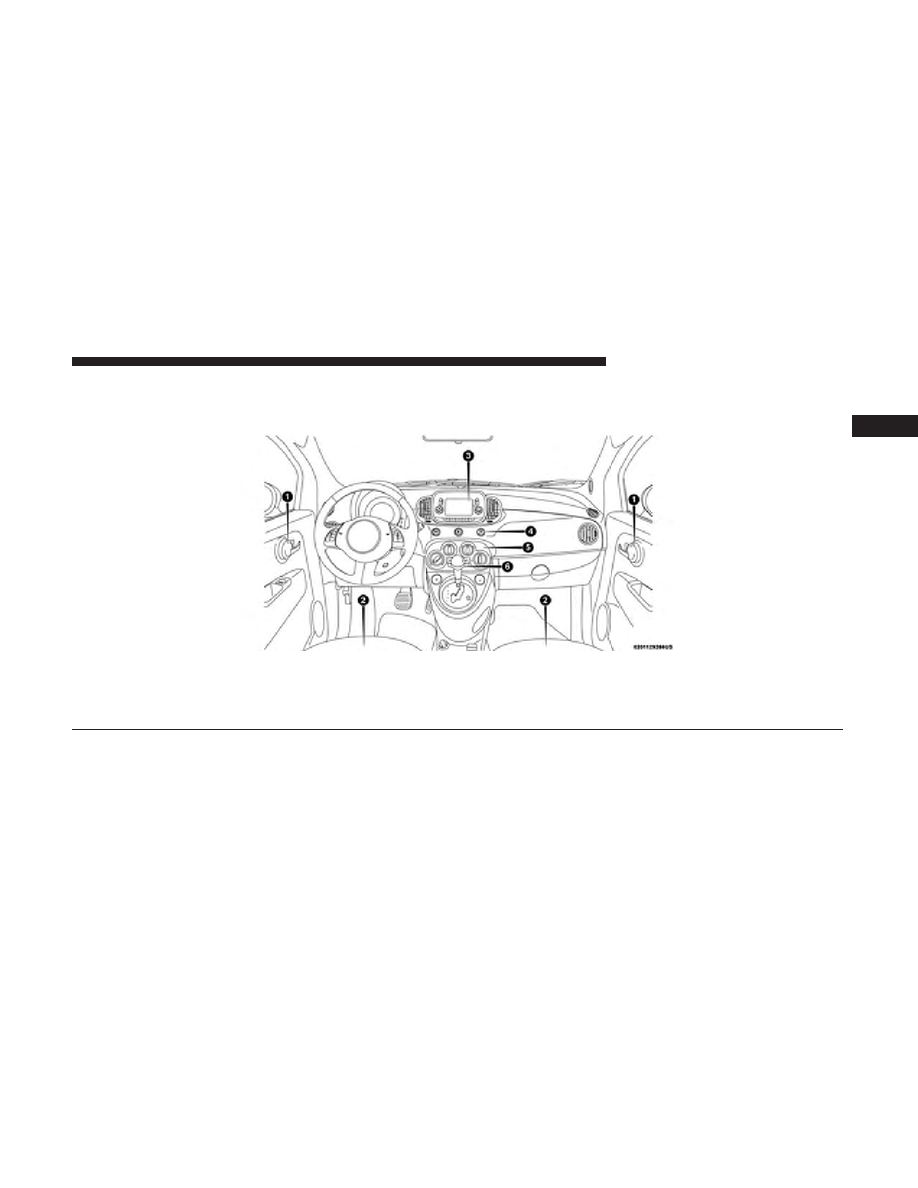

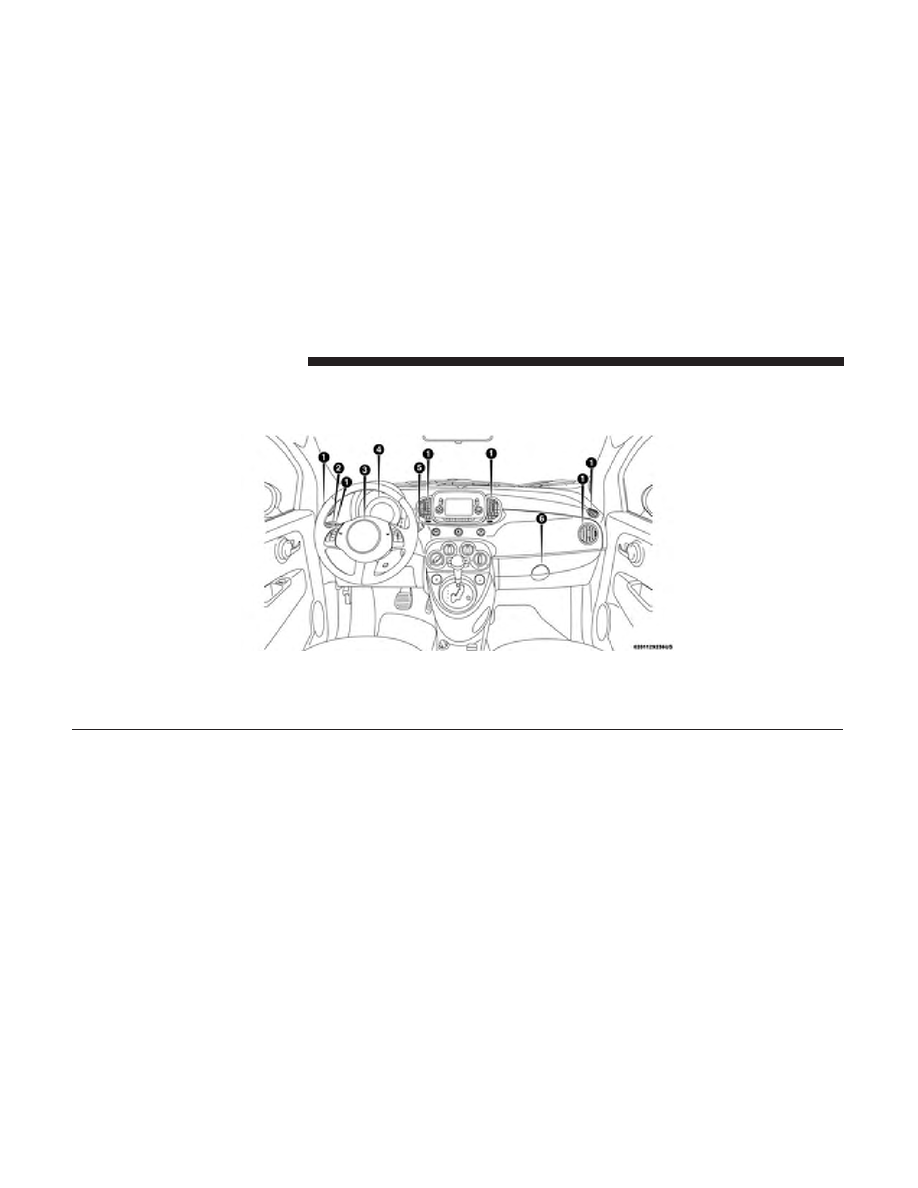

INSTRUMENT PANEL

Instrument Panel

1 — Air Vents

4 — Instrument Cluster

2 — Multifunction Lever

5 — Windshield Wiper Lever

3 — Steering Wheel

6 — Glove Compartment

10

GRAPHICAL TABLE OF CONTENTS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

INTERIOR

Interior

1 — Door Handles

4 — Switch Panel

2 — Seats

5 — Climate Controls

3 — Radio

6 — Gear Selector

2

GRAPHICAL TABLE OF CONTENTS

11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GETTING TO KNOW YOUR VEHICLE

CONTENTS

䡵 KEYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

▫ Key With Remote Control. . . . . . . . . . . . . . . . . .16

䡵 IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . . .19

▫ Mechanical Ignition Switch . . . . . . . . . . . . . . . . .19
▫ Key-In-Ignition Reminder . . . . . . . . . . . . . . . . .20

䡵 SENTRY KEY . . . . . . . . . . . . . . . . . . . . . . . . . . .20

▫ Customer Key Programming . . . . . . . . . . . . . . .21
▫ Replacement Keys . . . . . . . . . . . . . . . . . . . . . . .21
▫ General Information . . . . . . . . . . . . . . . . . . . . .21

䡵 VEHICLE SECURITY ALARM . . . . . . . . . . . . . . .22

▫ To Arm The System . . . . . . . . . . . . . . . . . . . . .22
▫ To Disarm The System . . . . . . . . . . . . . . . . . . . .22
▫ Central Lock/Unlock (Switch Safe Lock Device) —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . .23

䡵 DOORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

▫ Instruction Lock . . . . . . . . . . . . . . . . . . . . . . . . . . .24
▫ Power Door Locks . . . . . . . . . . . . . . . . . . . . . .25

䡵 SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

▫ Instruction Adjustment Front Seats. . . . . . . . . . . . . .26
▫ Heated Seats — If Equipped . . . . . . . . . . . . . . .29
▫ Instruction Folding Rear Seat. . . . . . . . . . . . . . . . . .30

䡵 HEAD RESTRAINTS . . . . . . . . . . . . . . . . . . . . . .31

▫ Reactive Head Restraints — Front Seats . . . . . . . .31
▫ Rear Head Restraints . . . . . . . . . . . . . . . . . . . . .33

䡵 STEERING WHEEL . . . . . . . . . . . . . . . . . . . . . . .34

▫ Tilt Steering Column — If Equipped . . . . . . . . . .34

䡵 MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

▫ Inside Day/Night Mirror . . . . . . . . . . . . . . . . . .34

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

▫ Automatic Dimming Mirror — If Equipped . . . . .35
▫ Power Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .36
▫ Folding Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .37
▫ Spotter Mirror — If Equipped . . . . . . . . . . . . . . .37
▫ Heated Mirrors — If Equipped . . . . . . . . . . . . .37

䡵 EXTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .37

▫ Multifunction Lever . . . . . . . . . . . . . . . . . . . . . .37
▫ Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
▫ Daytime Running Lights . . . . . . . . . . . . . . . . . .38
▫ High Beams . . . . . . . . . . . . . . . . . . . . . . . . . . .38
▫ Flash-To-Pass . . . . . . . . . . . . . . . . . . . . . . . . . .38
▫ Parking Lights . . . . . . . . . . . . . . . . . . . . . . . . .39
▫ Follow Me Home/Headlight Delay . . . . . . . . . . .39
▫ Fog Lights — If Equipped . . . . . . . . . . . . . . . . .39
▫ Turn Signals . . . . . . . . . . . . . . . . . . . . . . . . . . .40
▫ Lane Change Assist . . . . . . . . . . . . . . . . . . . . . .40

䡵 INTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .40

▫ Interior Light Timing (Center Position) . . . . . . . .41
▫ Interior Light Timing (On/Right Position) . . . . . .41
▫ Cargo Area Lights . . . . . . . . . . . . . . . . . . . . . . .41

䡵 WIPERS AND WASHERS . . . . . . . . . . . . . . . . . . .42

▫ Front Windshield Wiper Operation . . . . . . . . . . .42
▫ Rear Windshield Wiper . . . . . . . . . . . . . . . . . . .43

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . . . .45

▫ Instruction Climate Control Overview . . . . . . . . . . .45
▫ Automatic Temperature Control Overview . . . . . .49
▫ Automatic Temperature Control (ATC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . .55

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . . . .55

䡵 WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

▫ Power Window Controls . . . . . . . . . . . . . . . . . .58
▫ Auto-Down. . . . . . . . . . . . . . . . . . . . . . . . . . . .58
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .59

14

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

䡵 POWER SUNROOF — IF EQUIPPED . . . . . . . . . .59

▫ To Open . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
▫ To Close . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .60
▫ Sun Shade — If Equipped . . . . . . . . . . . . . . . . .61
▫ Pinch Protect Feature . . . . . . . . . . . . . . . . . . . . .61
▫ Emergency Operation. . . . . . . . . . . . . . . . . . . . .61

䡵 POWER CONVERTIBLE TOP — IF EQUIPPED . . .62

▫ Lowering The Power Top . . . . . . . . . . . . . . . . . .62
▫ Raising The Power Top . . . . . . . . . . . . . . . . . . .63
▫ Power Convertible Top Relearn Procedure . . . . . .64
▫ Wind Stop. . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

䡵 HOOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
▫ Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

䡵 LIFTGATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

䡵 INTERNAL EQUIPMENT . . . . . . . . . . . . . . . . . . .68

▫ Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
▫ Cupholders . . . . . . . . . . . . . . . . . . . . . . . . . . .68
▫ Sun Visors. . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
▫ Electrical Power Outlets . . . . . . . . . . . . . . . . . .70

3

GETTING TO KNOW YOUR VEHICLE

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

KEYS

Key With Remote Control

The Remote Keyless Entry (RKE) key fob contains an
integrated key. To use the mechanical key, simply push the
mechanical key release button.

NOTE:

The authorized dealer that sold you your vehicle

has the key code numbers for your vehicle locks. These
numbers can be used to order duplicate keys from your
authorized dealer.

To Unlock The Doors And Liftgate

Push and release the unlock button on the key fob once to
unlock the driver’s door or twice, within five seconds, to
unlock all doors, and the liftgate. The turn signal lights will
flash to acknowledge the unlock signal. The illuminated
entry system will also turn on.

To Lock The Doors And Liftgate

Push and release the lock button on the key fob to lock all
doors and the liftgate. The turn signal lights will flash and
the horn will chirp to acknowledge the signal.

Locking Doors With A Key

1. Insert the key with either side up.

2. Turn the key to the right to lock the door.

3. Turn the key to the left to unlock the door.

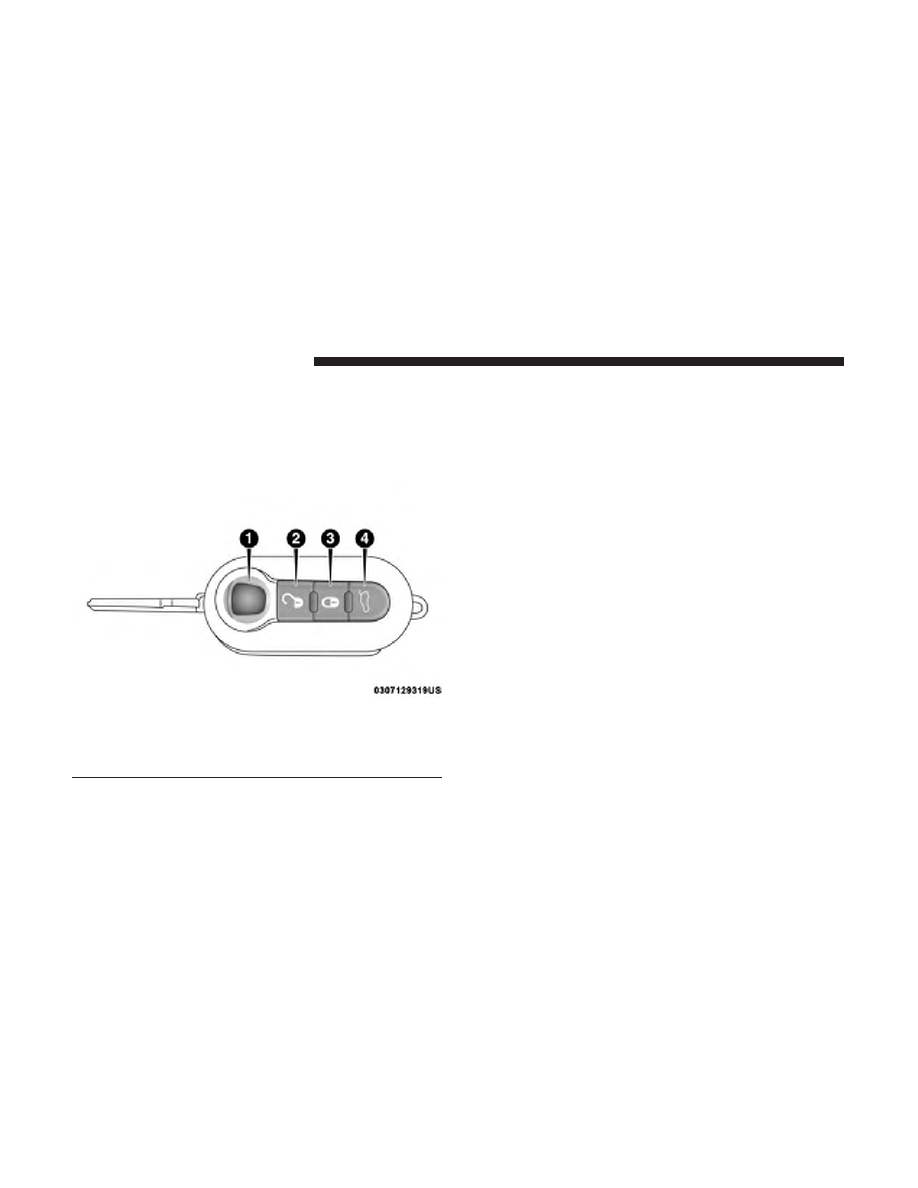

Integrated Key

1 — Mechanical Key Release
Button

3 — Lock Button

2 — Unlock Button

4 — Liftgate Button

16

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Opening Power Top Remote Function

The remote keyless power top function can only be used
with the engine off.

NOTE:

The remote keyless power top function can be used

to open the power top to the spoiler position.

Opening Power Top Remote Function:

OPEN

— Push and hold the unlock button down on the

key fob for a minimum of three seconds to initiate Power
Top Open. The roof will stop opening whenever the unlock
button on the key fob is released, or when it reaches the
spoiler position.

WARNING!

Failure to follow these warnings can result in injuries
that are serious or fatal to you, your passengers, and
others around you:
• Before operating the power top, make sure that no

moving parts of the convertible top can injure a
person or animal.

• Never place any extremities (hands, feet, etc.) near

the convertible top components, the upper wind-
shield area, the shelf area behind the rear seats, or
the convertible top stowage area while raising or
lowering the convertible top.

• When using the power top button on the key fob, if

potential danger exists while lowering the top, release
the button immediately to interrupt the operation.

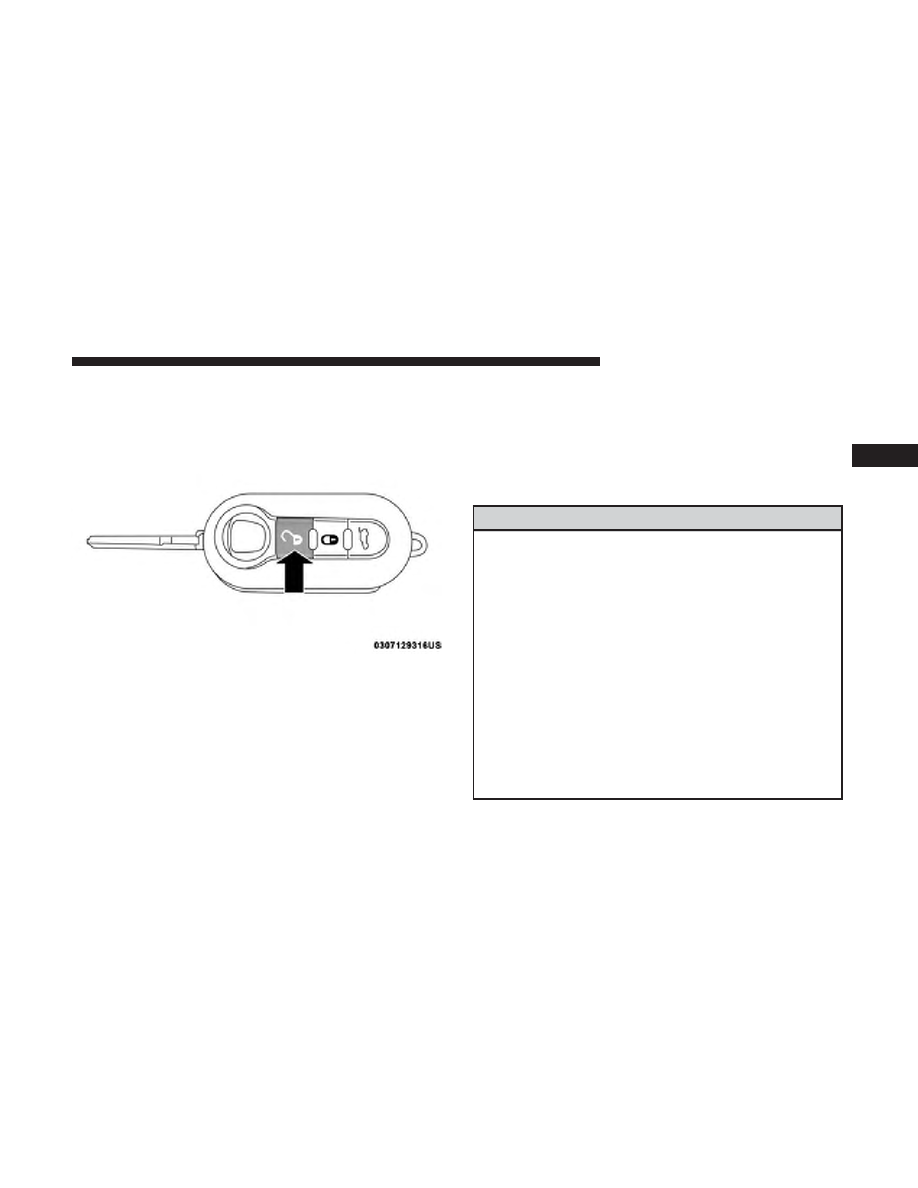

Key Fob Unlock/Power Top Open Button Location

3

GETTING TO KNOW YOUR VEHICLE

17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Replacing The Battery In The Key With Remote
Control

To replace the battery, proceed as follows:

1. Push mechanical release button to open the mechanical

key.

2. Turn the screw to unlock using a small screwdriver.

3. Take out the battery case and replace the battery making

sure that polarities are correct.

4. Refit the battery case inside the key and lock it turning

the screw to lock.

NOTE:

Used batteries should be properly disposed of as

specified by law, see an authorized dealer for assistance
needed.

Programming Additional Key Fobs

Refer to “Sentry Key” in “Getting To Know Your Vehicle”
for further information.

If you do not have a programmed key fob, contact an
authorized dealer for details.

Request For Additional Remote Controls

The system can recognize up to eight remote controls. Should
a new remote control be necessary, go to an authorized dealer,
taking an ID document and the car ownership documents.

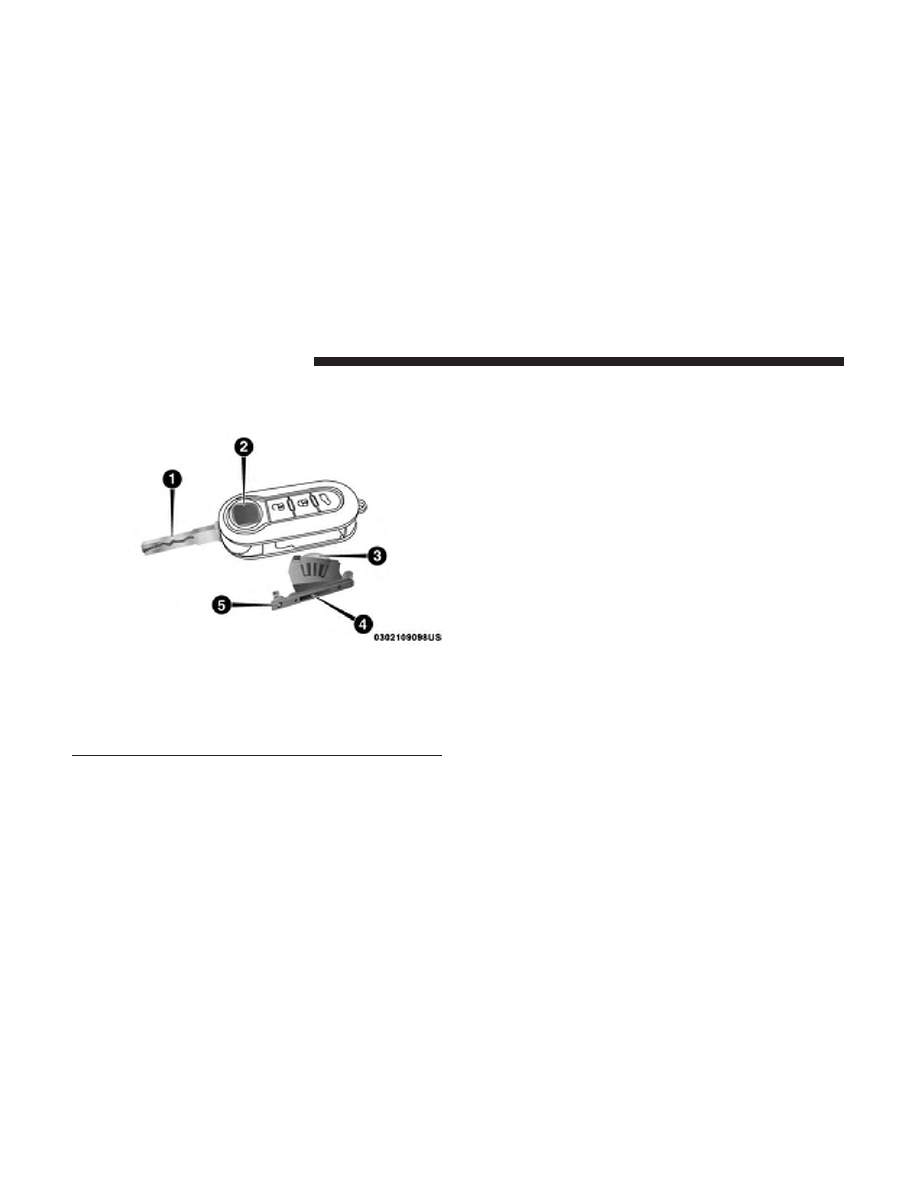

Key Fob Components

1 — Mechanical Key
2 — Mechanical Key Release Button
3 — Battery
4 — Battery Case
5 — Screw

18

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

General Information

The following regulatory statement applies to all radio
frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

IGNITION SWITCH

Mechanical Ignition Switch

The ignition switch can be turned to three different positions:
• STOP: engine off, key can be removed. Some electrical

devices (e.g. sound system, central door locking system,
etc.) can operate.

NOTE:

The transmission must be shifted into PARK before

the key is turned to the STOP position. Then, the key can be
removed.
• AVV: engine start-up.
• MAR: driving position. All electrical devices are enabled.
If the key is turned to the STOP position before shifting into
park, the key will have to be moved to the driving (MAR)
position and back to STOP. Then, the key can be removed.

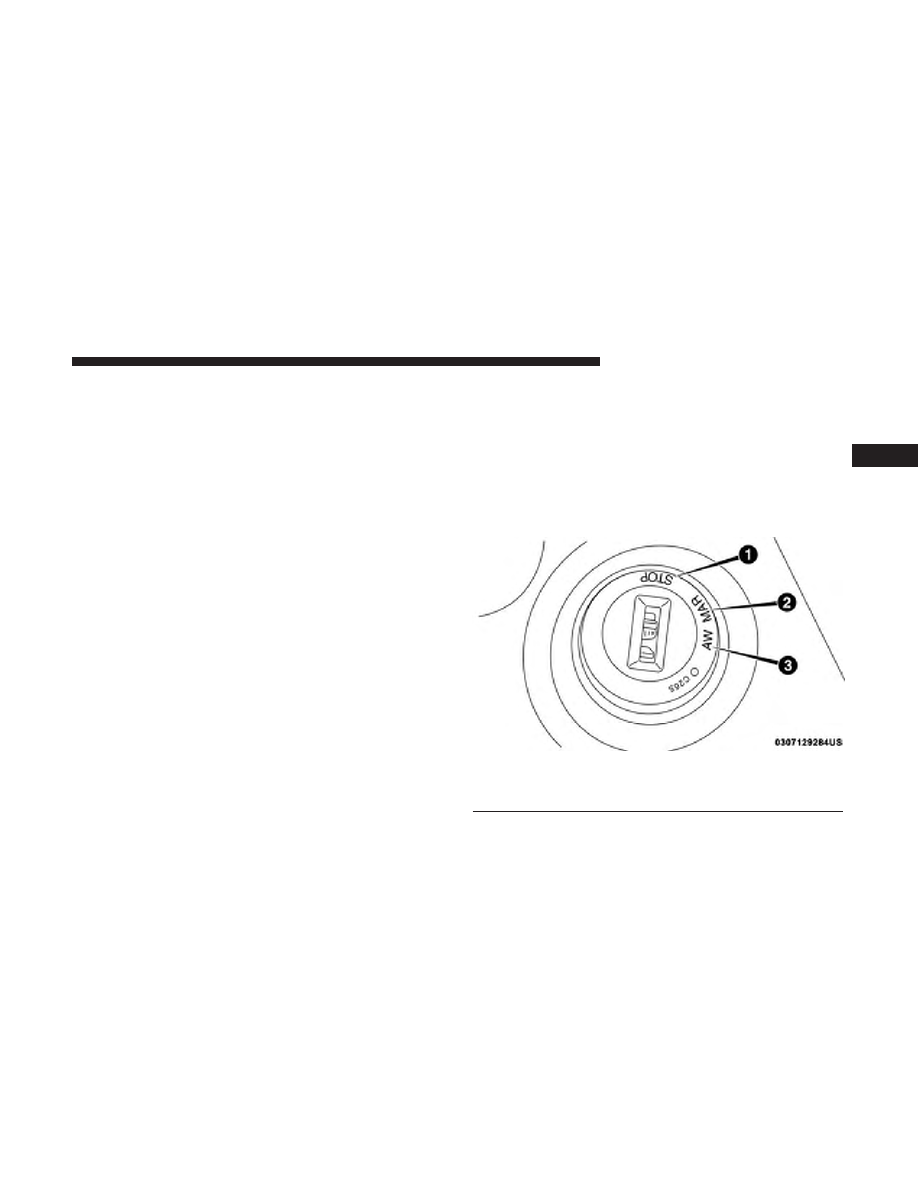

Ignition Switch

1 — STOP (OFF/LOCK)

3 — AVV (START)

2 — MAR (ACC/ON/RUN)

3

GETTING TO KNOW YOUR VEHICLE

19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING!

• Before exiting a vehicle, always shift the automatic

transmission into PARK or the instruction transmission
into FIRST gear or REVERSE, apply the parking
brake, then turn the engine OFF, remove the key fob
from the vehicle and lock your vehicle.

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle.

• Allowing children to be in a vehicle unattended is

dangerous for a number of reasons. A child or others
could be seriously or fatally injured. Children
should be warned not to touch the parking brake,
brake pedal or the gear selector.

• Do not leave the key fob in or near the vehicle, or in

a location accessible to children. A child could oper-
ate power windows, other controls, or move the
vehicle.

• Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up may
cause serious injury or death.

CAUTION!

An unlocked vehicle is an invitation. Always remove
the key from the ignition and lock all doors when
leaving the vehicle unattended.

Key-In-Ignition Reminder

Opening the driver’s door when the key is in the ignition
and the ignition switch position is in the OFF/LOCK
position, a signal sounds to remove the key.

SENTRY KEY

The Sentry Key Immobilizer System prevents unauthor-
ized vehicle operation by disabling the vehicle. The system
does not need to be armed or activated. Operation is
automatic, regardless of whether the vehicle is locked or
unlocked.

The system uses ignition keys which have an embedded
electronic chip (transponder) to prevent unauthorized ve-
hicle operation. Therefore, only keys that are programmed
to the vehicle can be used to start and operate the vehicle.

20

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:

A key which has not been programmed is also

considered an invalid key, even if it is cut to fit the ignition
switch lock cylinder for that vehicle.

If the vehicle security light is on after the key is turned to
the MAR (ACC/ON/RUN) position, it indicates that there
is a problem with the electronics.

CAUTION!

• Always remove the Sentry Key from the vehicle and

lock all doors when leaving the vehicle unattended.

• The Sentry Key Immobilizer system is not compat-

ible with some aftermarket remote starting systems.
Use of these systems may result in vehicle starting
problems and loss of security protection.

All of the keys provided with your new vehicle have been
programmed to the vehicle electronics.

Customer Key Programming

Programming key fobs may be performed at an authorized
dealer.

Replacement Keys

NOTE:

Only keys that have been programmed to the

vehicle electronics can be used to start the vehicle. Once a
Sentry Key has been programmed to a vehicle, it cannot
be programmed to any other vehicle. When having the
Sentry Key Immobilizer System serviced, bring all ve-
hicle keys with you to an authorized dealer.

General Information

The following regulatory statement applies to all radio
frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

3

GETTING TO KNOW YOUR VEHICLE

21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VEHICLE SECURITY ALARM

The vehicle security alarm monitors the vehicle doors for
unauthorized entry and the ignition switch for unauthor-
ized operation. While the vehicle security alarm is armed,
interior switches for door locks and liftgate release are
disabled. If something triggers the alarm, the vehicle
security alarm will provide the following audible and
visible signals: the horn will pulse, the park lamps and/or
turn signals will flash, and the vehicle security light on the
instrument panel will flash.

To Arm The System

1. Remove the key from the ignition switch and get out of

the vehicle.

2. Lock the door using either the Central Lock/Unlock

switch or the Remote Keyless Entry key fob and close all
doors.

3. The horn will sound and the vehicle security light in the

instrument cluster will switch on for approximately
three seconds. This shows that the vehicle security
alarm is about to arm. During this period, if a door is
opened, the ignition switch is turned to ON/RUN, or
the power door locks are unlocked in any manner,

the vehicle security alarm will automatically disarm.
After approximately three seconds, the vehicle security
light will flash. This shows that the vehicle security
alarm is fully armed.

The activation of the vehicle security alarm is followed by
a self-diagnosis stage. If a fault is detected during the
self-diagnosis stage, the horn will sound a second time.

If the horn sounds a second time, check that all doors, hood
and liftgate are closed correctly, then rearm the system.

If the vehicle security alarm sounds the horn a second time
even when all doors, hood and liftgate are correctly closed,
a fault has occurred in the operation of the system. Contact
an authorized dealer.

To Disarm The System

Push unlock on the key fob, or insert the key into the
ignition switch and turn the ignition switch to the ON/
RUN position.

NOTE:

The vehicle security alarm will not disarm when

the metal insert of the key is used on a single door lock
cylinder.

22

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The vehicle security alarm is designed to protect your
vehicle; however, you can create conditions where the
vehicle security alarm will arm unexpectedly. If you remain
in the vehicle and lock the doors with the key fob, once the
vehicle security alarm is armed, when you pull the door
handle to exit, the alarm will sound. If this occurs, push the
unlock button on the key fob to disarm the vehicle security
alarm.

Central Lock/Unlock (Switch Safe Lock Device) —
If Equipped

This safety device prevents the operation of the interior
door handles and the door locking/unlocking button.

It prevents the opening of the doors from inside the
passenger compartment, serving as an obstacle to break-in
attempts (e.g. broken window).

We recommend that you activate the Safe Lock device each
time you park your car.

Activating The Safe Lock Device

The Safe Lock device is enabled on all the doors by quickly
double-pushing the lock button on the key fob.

The direction indicators flash three times and the LED
above the button flashes to indicate that the Safe Lock
device has been activated. If one or more of the doors are
not closed correctly, the Safe Lock device will not activate,
preventing a person from getting stuck inside the passen-
ger compartment by entering the car through, and then
closing, the open door.

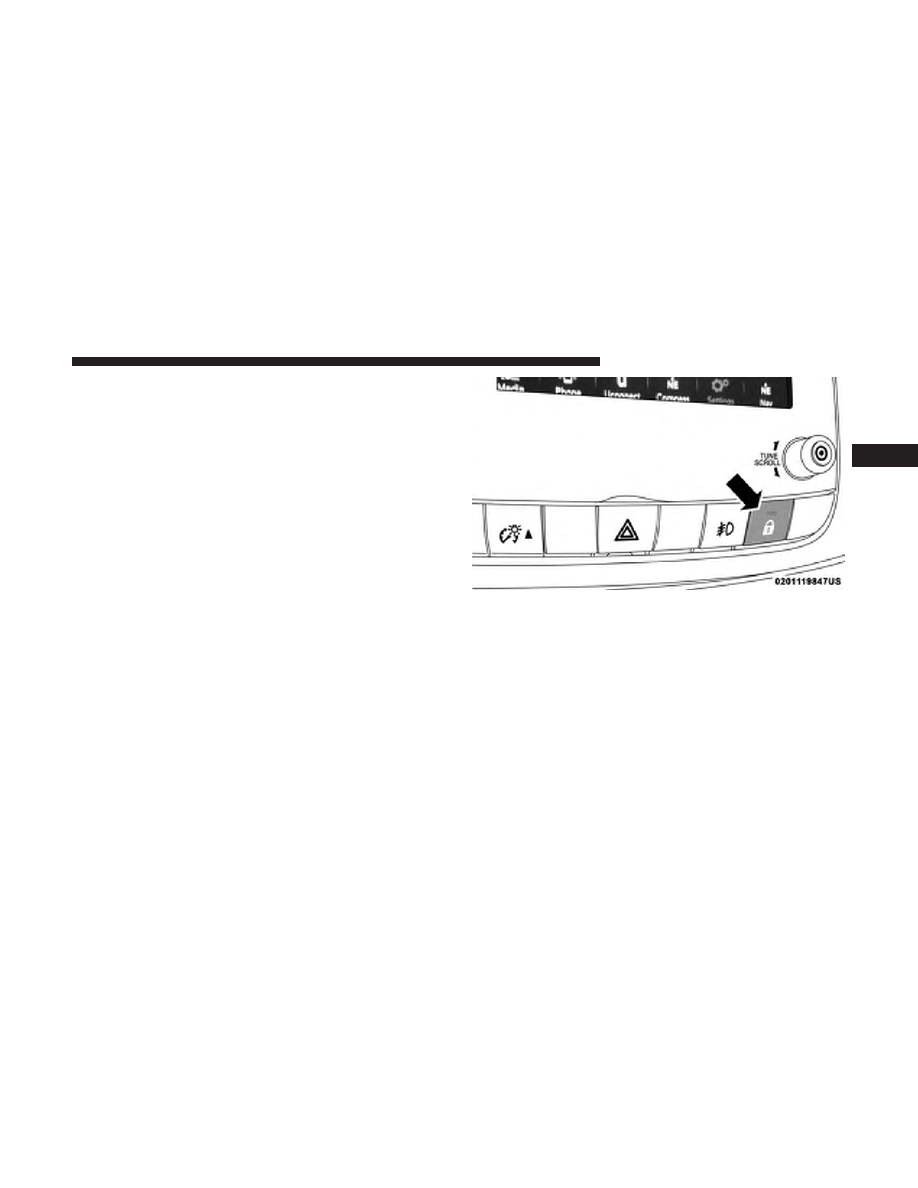

Safe Lock Device Location

3

GETTING TO KNOW YOUR VEHICLE

23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Deactivating The Safe Lock Device

The Safe Lock device deactivates automatically:

1. By pushing the unlock button on the key fob.

2. By turning the ignition key to the MAR position.

DOORS

Instruction Lock

To lock each door from the inside, push the inside door
handle toward the door until the red lock indicator is
visible. To unlock the doors from the inside, pull the inside
door handle to the first detent or until the lock symbol is no
longer visible.

If the lock symbol is visible when the door is shut, the door
will lock. Therefore, make sure the key fob is not inside the
vehicle before closing the door.

NOTE:

The instruction lock knob unlocks each individual

door separately.

WARNING!

• When exiting the vehicle, always remove the key fob

from the vehicle and lock your vehicle.

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle.

(Continued)

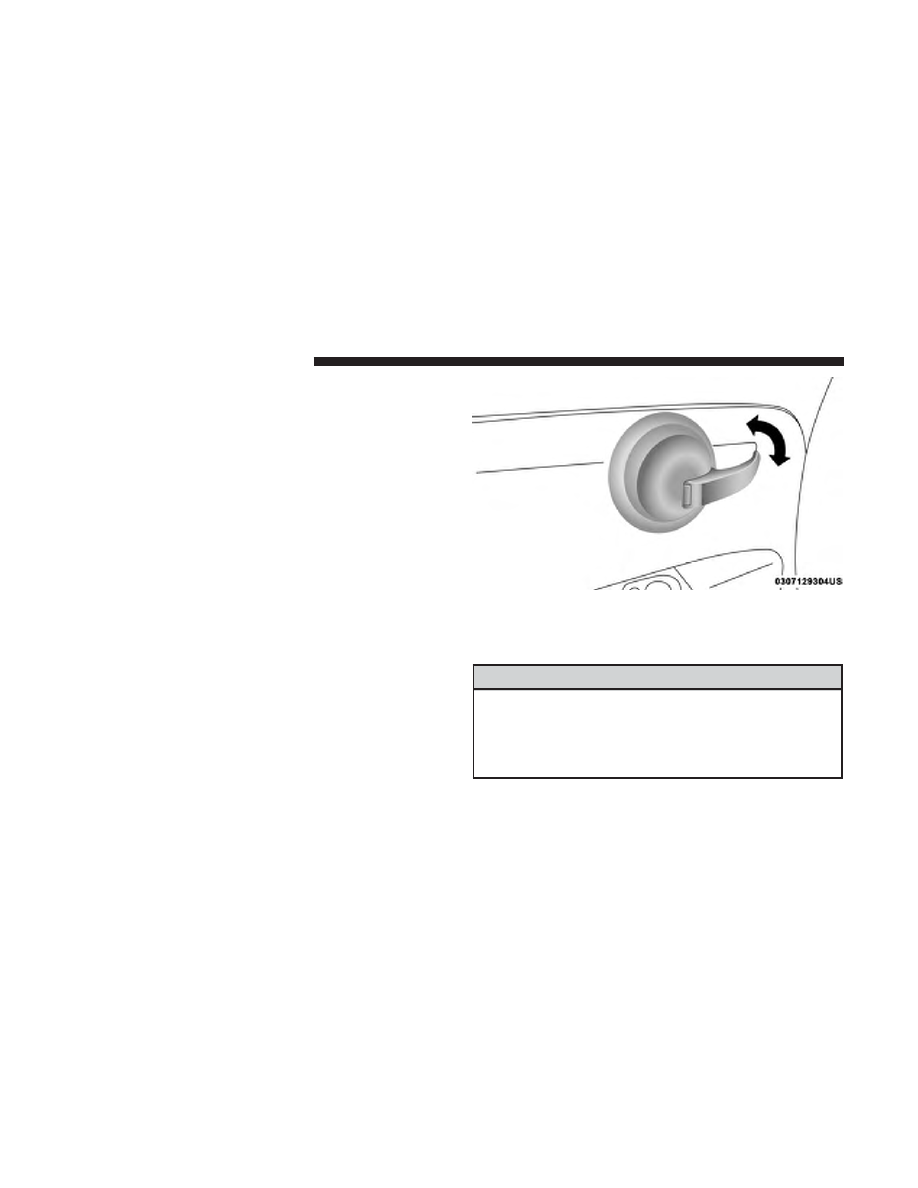

Instruction Lock/Unlock Switch

24

GETTING TO KNOW YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..       1      2     ..
