Fiat 124 Spider (2019 year). Instruction - part 17





INTERIORS

Seats And Fabric Parts

Warning!

Do not use volatile solvents for cleaning
purposes. Many are potentially flammable,
and if used in closed areas they may cause
respiratory harm.
Do not keep aerosol cans in the car: they
might explode. Aerosol cans must not be
exposed to a temperature exceeding
122°F (50°C). When the vehicle is exposed
to sunlight the internal temperature can
greatly exceed this value.

Caution!

Direct contact of air fresheners, insect

repellents, suntan lotions, or hand
sanitizers, to the plastic, painted, or
decorated surfaces of the interior may
cause permanent damage. Wipe away
immediately.

Damage caused by these type of

products may not be covered by your New
Vehicle Limited Warranty.

Rubbing the interior side of the

convertible top vigorously with a stiff brush
or cloth may cause damage.

Vinyl
Remove dust and loose dirt from vinyl
with a whisk broom or vacuum cleaner.
Clean vinyl with a leather-and-vinyl
cleaner.

Fabric
Remove dust and loose dirt from fabric
with a whisk broom or vacuum cleaner.
Clean it with a mild soap solution good
for upholstery and carpets.
Remove fresh spots immediately with a
fabric spot cleaner.
To keep the fabric looking clean and
fresh, take care of it. Otherwise its color
will be affected, it can be stained easily,
and its fire-resistance may be reduced.
Note: Use only recommended cleaners
and procedures. Others may affect
appearance and fire-resistance.

Interior Panels
When the interior panels need to be
cleaned, use soft material such as a
soft cloth soaked in clean water and
wrung out well and lightly wipe off dirt
from the surface.
If a panel requires further cleaning, wipe
dirt off using a soft cloth soaked in mild
detergent (about 5% solution) and wipe
off any remaining detergent using a

cloth soaked in clean water and wrung
out well.

Caution!

Do not wipe leather parts using alcohol,
chlorine bleach, or organic solvents such
as thinner, benzene, or gasoline.
Otherwise, it may cause discoloration or
stains.

Note:

Scratches or nicks on the panels

and metallic trim resulting from the use
of a hard brush or cloth may not be
repairable.

Be particularly careful when

cleaning high gloss panels and metallic
trim as they can be easily scratched.

265

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lap / Shoulder Belt

Warning!

A frayed or torn belt could rip apart in a
collision and leave you with no protection.
Inspect the belt system periodically, checking
for cuts, frays, or loose parts. Damaged
parts must be replaced immediately. Do not
disassemble or modify the system. Seat belt
assemblies must be replaced after a collision
if they have been damaged (i.e., bent
retractor, torn webbing, etc.).

Clean the webbing with a mild soap
solution recommended for upholstery or
carpets. Follow instructions. Do not
bleach or dye the belts, this may
weaken them.
After cleaning the belts, thoroughly dry
the belt webbing and make sure there
is no remaining moisture before
retracting them.

Plastic And Coated
Parts

Clean interior plastic parts with a damp
cloth (if possible made from microfiber),
and a solution of water and neutral,
non-abrasive detergent.
To clean oily or persistent stains, use
specific products free from solvents and
designed to maintain the original
appearance and color of the
components.
Remove any dust using a microfiber
cloth, if necessary moistened with
water. The use of paper tissues is not
recommended as these may leave
residues.

Instrument panel precautions
Prevent caustic solutions such as
perfume and cosmetic oils from
contacting the instrument panel. They
will damage and discolor the instrument
panel. If these solutions get on the
instrument panel, wipe them off
immediately.
Note: Never use alcohol, gasoline and
derivatives to clean the instrument
panel lens.

Caution!

Do not use glazing agents. Glazing agents
contain ingredients which may cause
discoloration, wrinkling, cracks and peeling.

Instrument Panel Top
When cleaning, it is recommended that
you use a clean towel dampened in a
mild detergent to remove debris.

Caution!

If the surface is rubbed harshly, it could
result in the surface being damaged
leaving white scratch marks.

Window Interiors

If the windows become covered with an
oily, greasy, or waxy film, clean them
with glass cleaner. Follow the directions
on the container.
Note: Do not scrape or scratch the
inside of the window glass. It could
damage the thermal filaments.

Caution!

When washing the inside of the window
glass, use a soft cloth dampened in
lukewarm water, gently wiping the thermal
filaments. Use of glass cleaning products
could damage the thermal filaments.

266

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Leather Parts — If
Equipped

Caution!

Do not use Alcohol and Alcohol-based
and/or Ketone based cleaning products to
clean leather seats, as damage to the seat
may result.

Remove dust and sand first using a
vacuum cleaner or other means, then
wipe dirt off using a soft cloth with a
leather cleaner or a soft cloth soaked in
mild soap.
Wipe off the remaining cleaner or soap
using a cloth soaked in clean water and
wrung out well.
Remove moisture with a dry, soft cloth
and allow the leather to further dry in a
well-ventilated, shaded area.
If the leather gets wet such as from
rain, also remove moisture and dry it as
soon as possible.

Note:

Because genuine leather is a natural

material, its surface is not uniform and
it may have natural scars, scratches,
and wrinkles.

To maintain the quality for as long

as possible, periodical maintenance,
about twice a year, is recommended.

Caution!

Sand and dust on the seat surface may

damage the overcoat of the genuine
leather surfaces and accelerate wear

.

Greasy soiling on genuine leather may

cause molding and stains.

Rubbing hard with a stiff brush or cloth

may cause damage.

Do not wipe the leather using alcohol,

chlorine bleach, or organic solvents such
as thinner, benzene, or gasoline.
Otherwise, it may cause discoloration or
stains.

If the seats get wet, promptly remove

moisture with a dry cloth. Remaining
moisture on the surface may cause
deterioration such as hardening and
shrinkage.

Exposure to direct sunlight for long

periods may cause deterioration and
shrinkage. When parking the car under
direct sunlight for long periods, shade the
interior using sunshades.

Do not leave vinyl products on the seats

for long periods as they may affect the
leather quality and coloring. If the cabin
temperature becomes hot, the vinyl may
deteriorate and adhere to the genuine
leather.

267

-------------------------------------------------------------------------------------------------------------------------------------------------------------

268

This page is intentionally left blank

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IDENTIFICATION
DATA

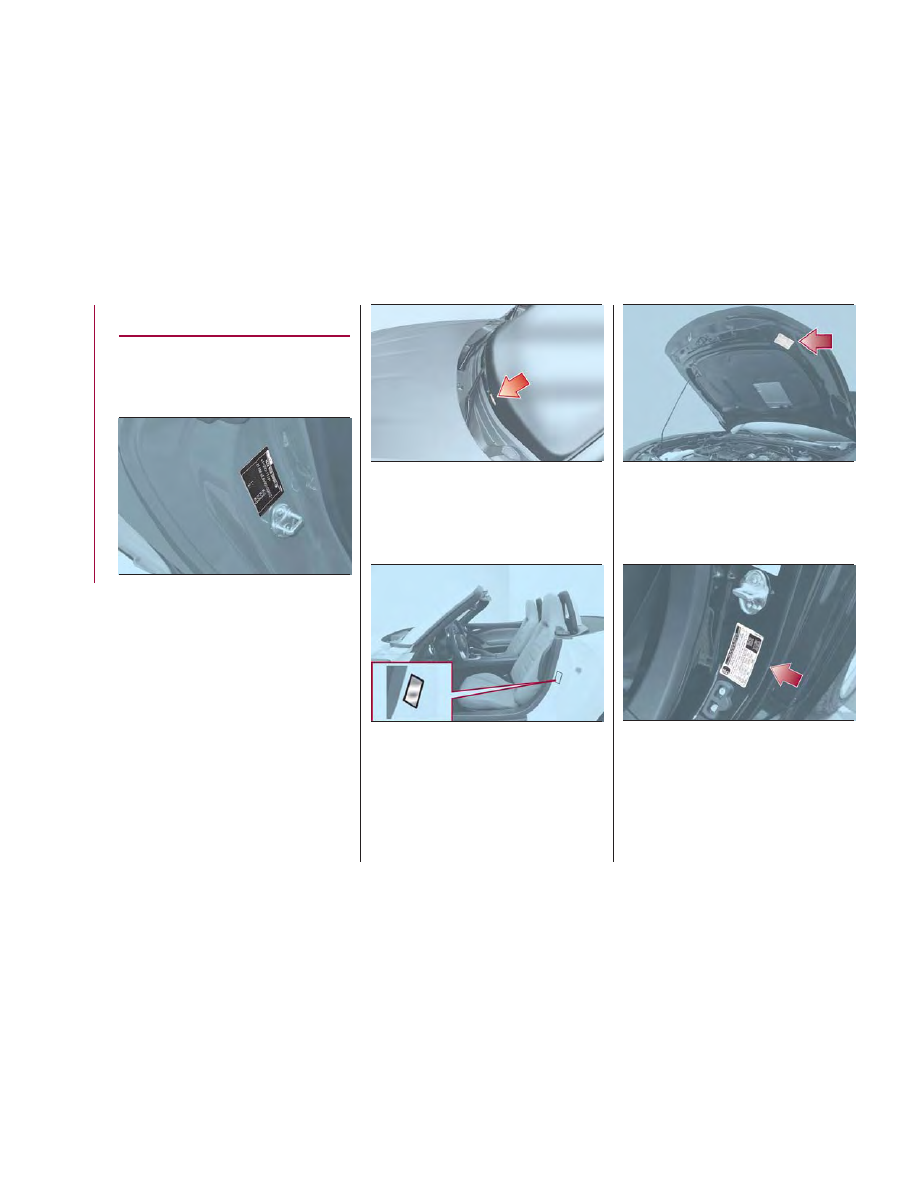

Identification Numbers

Model Plate
The model plate is located on the left
side of door pillar.

Chassis Number/Vehicle
Identification Number
The Vehicle Identification Number is
located below the left side (driver side)
of the windshield.

Motor Vehicle Safety Standard Label
(U.S.A. and Canada)
The motor vehicle safety standard label
is located on the left side of door pillar.

Vehicle Emission Control
Information Label
(U.S.A. and Canada)
The vehicle emission control information
label is located under the hood.

Tire Pressure Label
The tire pressure label is located on the
left side of door pillar.

Engine Number
The engine number label is located on
the engine.

10010103121001

Model Plate Location

10010104-122-001AB

Vehicle Identification Number

10010109-121-001

Motor Vehicle Safety Standard

Label

10010106-121-001

Vehicle Emission Control

Information Label

10010107-121-002

Tire Pressure Label

270

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

RECOMMENDED
TIRE INFLATION
PRESSURE

On the tire label you will find the
recommended tire inflation pressure in
both psi and kPa for the tires installed
as original equipment on the vehicle.
It is very important that the inflation
pressure of the tires on your vehicle is
maintained at the recommended
pressure.
You should check the tire pressure
regularly to insure that the proper
inflation pressure is maintained.

Note:

Tire pressures listed on the vehicle

placard or tire information label indicate
the recommended cold tire inflation
pressure, measured when the tires are
cold, after the vehicle has been parked
for at least three hours. As you drive,
the temperature in the tire warms up,
increasing the tire pressure.

Always check the tire inflation

pressures on a regular basis according
to the recommended tire inflation
pressure on the tire label and in
conjunction with the information in this
Owner's Instruction. Driving your vehicle
with under-inflated tires is dangerous.
Under-inflation is the most common
cause of failures in any kind of tire and
may result in severe cracking, tread
separation or “blowout”, with
unexpected loss of vehicle control and
increased risk of injury. Under-inflation
increases sidewall flexing and rolling
resistance, resulting in heat buildup
and internal damage to the tire. It
results in unnecessary tire stress,
irregular wear, loss of control and
accidents. A tire can lose up to half of
its air pressure and not appear to be
flat. It is impossible to determine
whether or not tires are properly
inflated just by looking at them.

Checking Tire Pressure

Proceed as follows:

1. When you check the air pressure,
make sure the tires are cold - meaning
they are not hot from driving even a
mile.

2. Remove the cap from the valve on
one tire.

3. Firmly press a tire gauge onto the
valve.

4. Add air to achieve recommended air
pressure.

5. If you overfill the tire, release air by
pushing on the metal stem in the center
of the valve. Then recheck the pressure
with your tire gauge.

6. Replace the valve cap.

7. Visually inspect the tires to make
sure there are no nails or other objects
embedded that could poke a hole in the
tire and cause an air leak.

8. Check the sidewalls to make sure
there are no gouges, cuts, bulges,
cracks or other irregularities.

271

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Glossary Of Terms

Tire Placard
A label indicating the OE (Original
Equipment) tire sizes, recommended
inflation pressure, and the maximum
weight the vehicle can carry.

Tire Identification Number (TIN)
A number on the sidewall of each tire
providing information about the tire
brand and manufacturing plant, tire
size, and date of manufacture.

Inflation Pressure
A measure of the amount of air in a tire.

kPa
Kilopascal, the metric unit for air
pressure.

psi
Pounds per square inch, the English
unit for air pressure.

B-pillar
The structural member at the side of
the vehicle behind the front door.

Original Equipment (OE)
Describes components originally
equipped on the vehicle.

Vehicle Load Limit
The maximum value of the combination
weight of occupants and cargo.

Bead Area of the Tire
Area of the tire next to the rim.

Sidewall Area of the Tire
Area between the bead area and the
tread.

Tread Area of the Tire
Area on the perimeter of the tire that
contacts the road when it's mounted
on the vehicle.

272

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ENGINE

Engine

1.4 Turbo Multi Air

Cycle

Four

Number and position of cylinders

4 in line

Piston bore and stroke (mm)

72.0 x 80.4

Total displacement (cm³)

1368

Compression ratio

9.8:1

Maximum power (kW)

122

Maximum power (HP)

164

Corresponding engine speed (rpm)

5500

Maximum torque (Nm)

250

Maximum torque (lb.-ft.)

184

Corresponding engine speed (rpm)

2500

Spark plugs

We recommend you use Mopar Spark Plugs.

Fuel

91 Octane Recommended (87 Octane Acceptable)

Maximum 15% Ethanol Content

Note: When cleaning the iridium plugs, do not use a wire brush. The fine particulate coating on the iridium alloy and platinum
tips could be damaged.

Warning!

Modifications or repairs to the fuel supply system that are not carried out correctly or do not take the system’s technical specifications into
account, can cause malfunctions leading to the risk of fire.

273

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRANSMISSION

Engine

Traction

Type

Description

1.4 Turbo Multi Air

RWD

Instruction/Automatic

6-speed instruction

(*) /

6-speed Automatic

Transmission(**)

(*) If equipped with instruction transmission
(**) If equipped with automatic transmission

274

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BRAKES

Engine

Front brakes

Rear brakes

Parking brake

1.4 Turbo Multi Air

Ventilated (floating type 11 in

(279.4 mm) diameter)

Solid (floating type 11 in
(279.4 mm) in diameter)

Mechanical (lever type)

Note: Water, ice, and salt spread on the roads may deposit on the brake disks reducing braking efficiency the first time the
brakes are applied.

275

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SUSPENSIONS

Engine

Front

Rear

1.4 Turbo Multi Air

Double wishbone with stabilizer bars

Multilink with stabilizer bars

276

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STEERING

Engine

Turning circle curb to curb, ft (m)

Type

1.4 Turbo Multi Air

30.8 (9.4)

Double pinion electric power assist system

(DP - EPAS) - rack and pinion

277

-------------------------------------------------------------------------------------------------------------------------------------------------------------

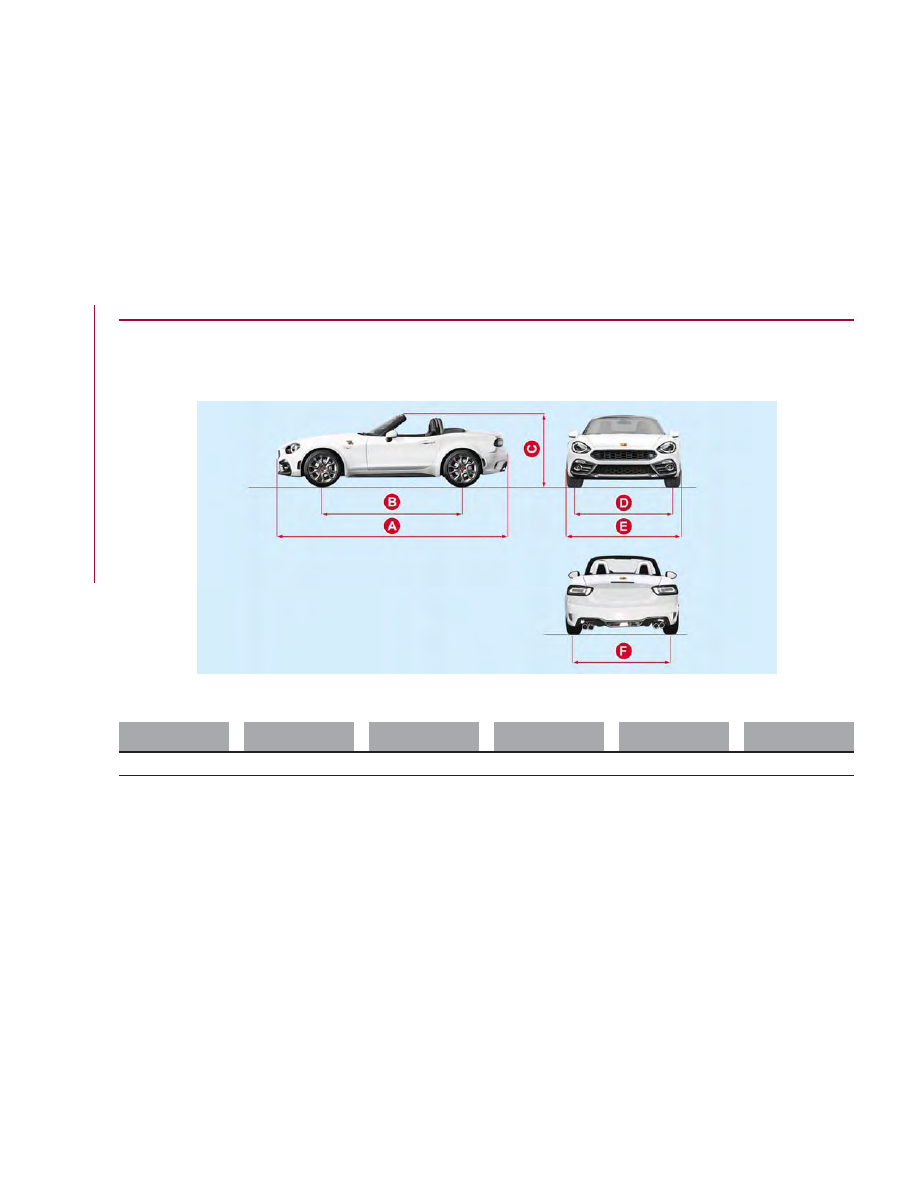

DIMENSIONS

Dimensions

Dimensions are expressed in inches and refer to the vehicle equipped with its standard-supplied tires. Height is measured with
vehicle unloaded.
Trunk Volume: 4.9 cu. ft. (140 Liters)

A

B

C

D

E

F

159.6 (4054 mm)

90.9 (2309 mm)

48.5 (1232 mm)

58.9 (1496 mm)

68.5 (1740 mm)

59.1 (1503 mm)

Weights

Curb Weight: 2477 lbs (1124 kg) (if equipped with instruction transmission) / 2516 lbs (1141 kg) (if equipped with automatic
transmission).

10000555-122-333AB

Vehicle Dimension Chart

278

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUID CAPACITIES

Item

Capacities

Fuel tank

11.9 (gallons) / 45 (liters)

Engine oil (without oil filter replacement)

3.3 (quarts) / 3.2 (liters)

Engine oil (with oil filter replacement)

4.0 (quarts) / 3.8 (liters)

Coolant (with instruction transmission)

7.6 (quarts) / 7.2 (liters)

Coolant (with automatic transmission)

7.5 (quarts) / 7.1 (liters)

Instruction transmission oil

2.2 (quarts) / 2.1 (liters)

Automatic transmission fluid

7.8 (quarts) / 7.5 (liters)

Rear differential oil

0.63 (quarts) / 0.6 (liters)

Limited slip differential oil

0.63 (quarts) / 0.6 (liters)

Brake fluid (& clutch fluid)

0.57 (quarts) / 0.55 (liters)

279

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUIDS AND LUBRICANTS

Fluids And Lubricants

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of
the Scheduled Servicing Plan.
Constant use of the prescribed lubricants guarantees the fuel consumption and emission specifications. Lubricant quality is
crucial for engine operation and duration.

Lubricant

Specification

Replacement interval

Engine oil

We recommend you use API Certified SAE

5W-40 Full Synthetic Engine Oil, meeting the

requirements of FCA Material Standard

MS-12991. Refer to your engine oil filler cap

for correct SAE grade.

According to Scheduled Servicing Plan

Coolant

Mopar Long Life Coolant Concentrate

for FIAT Spider

According to Scheduled Servicing Plan

Instruction transmission oil

Mopar Instruction Transmission Long Life Gear

Oil for FIAT Spider

Automatic transmission fluid

Mopar Automatic Transmission Long Life

Fluid for FIAT Spider

Rear differential oil

Mopar Long Life Hypoid Gear Oil for

FIAT Spider

Limited slip differential oil

Mopar Long Life Limited Slip Additive for

FIAT Spider

Brake/clutch fluid

We recommend you use Mopar DOT 3.

If DOT 3 brake fluid is not available, then

DOT 4 is acceptable.

If lubricants compliant with the required specifications are not available, products that comply with the minimum required
characteristics can be used for topping up; in this case optimal performance of the engine is not guaranteed.

280

TECHNICAL

SPECIFICA

TIONS

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     15      16      17      18     ..
