When A Warning Alert Is Activated

The system notifies the driver of an obstacle by activating the audible alert.

Beep

How To Check

The audible alert is not heard.

The system may have a malfunction. Contact an authorized dealer

as soon as possible.

When the engine is cycled ON, or if the parking sensor
detects a problem while driving, an intermittent audible

alert is heard one to four times ( * ).

Remove any foreign material from the sensor area. If the system continues to

sound the audible alert, contact an authorized dealer as soon as possible.

( * ) The number of times the audible alert is heard changes depending on the malfunction location.

169

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PARKVIEW REAR
BACKUP CAMERA

Operation

The camera is located on the trunk lid,
above the license plate.

Switching The Display To Rear View
Camera Mode:
Place the gear selector in the REVERSE
position, after the ignition is cycled ON,
to switch the display to rear-view
camera mode.

Note:

When the gear selector is moved

from the REVERSE position and put in
any other position, the screen returns
to the previous display mode.

When parking in REVERSE, take

care over obstacles that may be above
or under the camera’s display range.

When the display is cold, the

images could be more blurred than
usual, making it difficult to check the
conditions of the area around the
vehicle. Always use extreme caution
and verify the real conditions of the
area behind the vehicle with you own
eyes.

If water, snow, or mud is deposited

on the camera lens, clean it with a soft
cloth. If this does not clean it, use a
mild detergent.

If the camera is subjected to abrupt

temperature changes (from hot to cold
or vice versa), the rear-view monitor
may not work properly.

When replacing tires, contact an

authorized dealer. Replacing the tires
can cause the guide lines that appear
on the display to be misaligned.

Warning!

Always use extreme caution and verify

the real conditions of the area behind the
vehicle. Backing up while looking only at
the screen is dangerous and can lead to
an accident or collision with an object. The
rear-view monitor is simply a system to aid
reversing. The view on the display can
show a situation that differs from the real
one.

Do not use the rear-view monitor under

the following conditions:

Roads covered in ice or snow.

When snow chains are mounted or the

temporary space saver spare wheel is
fitted.

The rear trunk is not completely closed.

The vehicle is on a sloping road.

Using the rear-view monitor under the

conditions listed above is dangerous and
can cause damage to persons and/or the
vehicle.

07040110-124-008AB

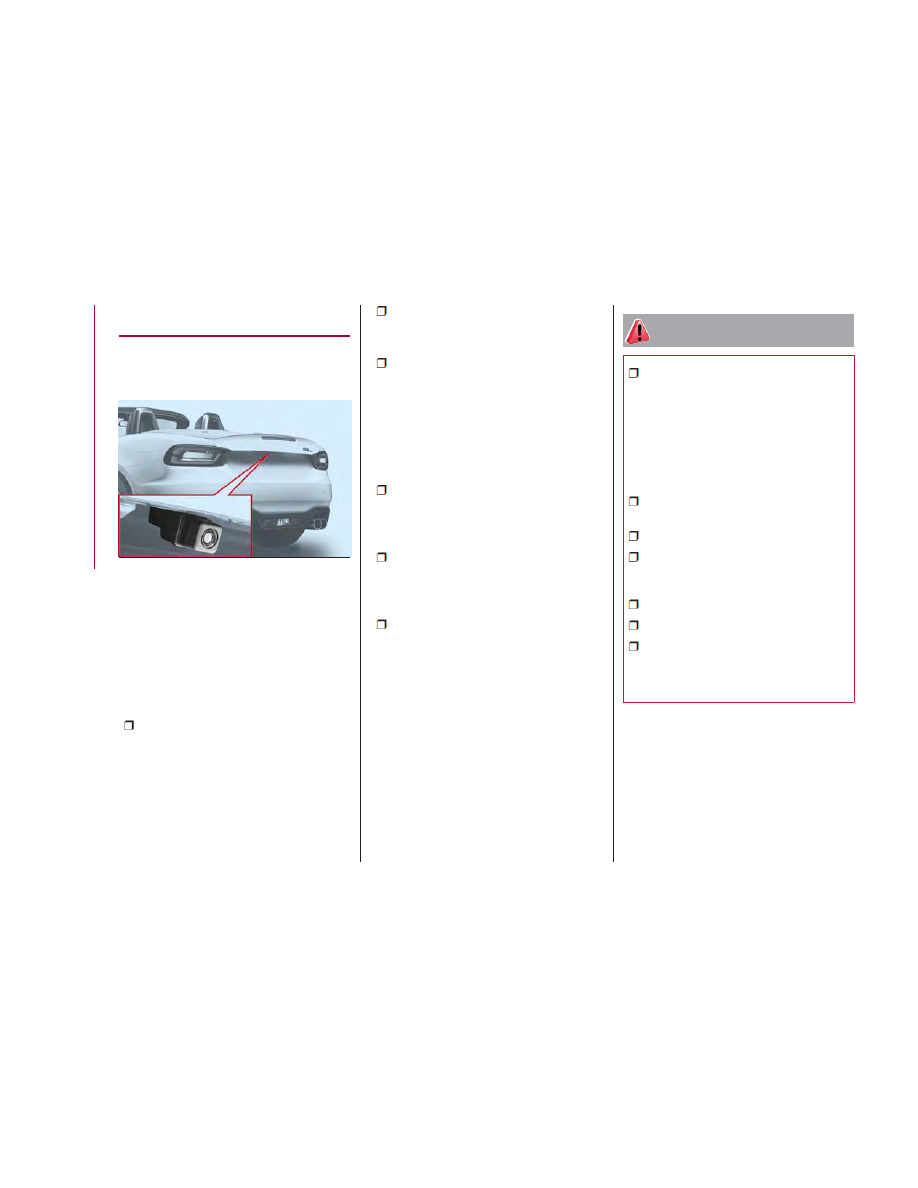

Rear Camera Location

170

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Caution!

Do not apply excessive force to the

camera. You could alter the position and
angle of the camera. Do not disassemble,
modify or remove it as this could
compromise the seal.

The camera’s cover is made of plastic.

Do not apply degreasers, organic solvents,
wax or glass polish to the camera’s cover.
If some substance ends up on the cover,
clean it off immediately with a soft cloth.

Do not rub the cover too much, nor

polish it with abrasive compounds or hard
brushes. The cover could be damaged
and create image problems.

If the vehicle has been involved in a

frontal, lateral or rear collision, the rear
parking camera’s alignment (location or
installation angle) may have been altered.
Contact an authorized dealer.

If the display shows "no video signal",

there may be a problem with the camera.
Contact an authorized dealer.

Display

Note: The images on the display can
show a situation that differs from the
actual view.

The field of view varies depending on
the vehicle and the road conditions. The
field of view is limited. Objects below
the bumper or around it’s sides may not
be displayed.

The distance displayed by the camera
view differs from the actual view, as the
rear parking camera is equipped with a
special lens.
The camera could capture any
non-standard accessories installed on
the vehicle. Do not install non-standard
accessories that could interfere with the
camera’s view, such as lights or
reflectors.

07080913987987

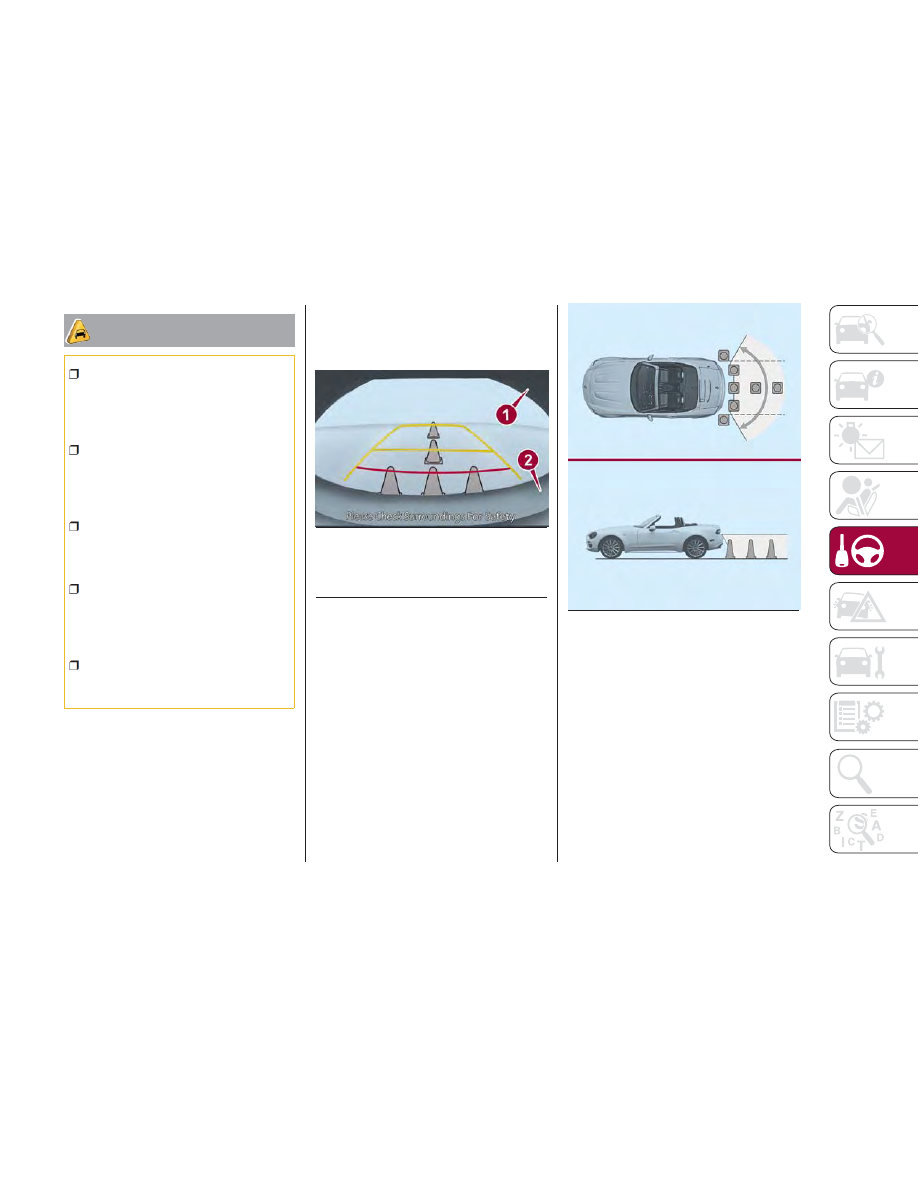

Camera View

1 — Blocked Area
2 — Rear Bumper

07080913988988

Camera Field Of View

171

-------------------------------------------------------------------------------------------------------------------------------------------------------------

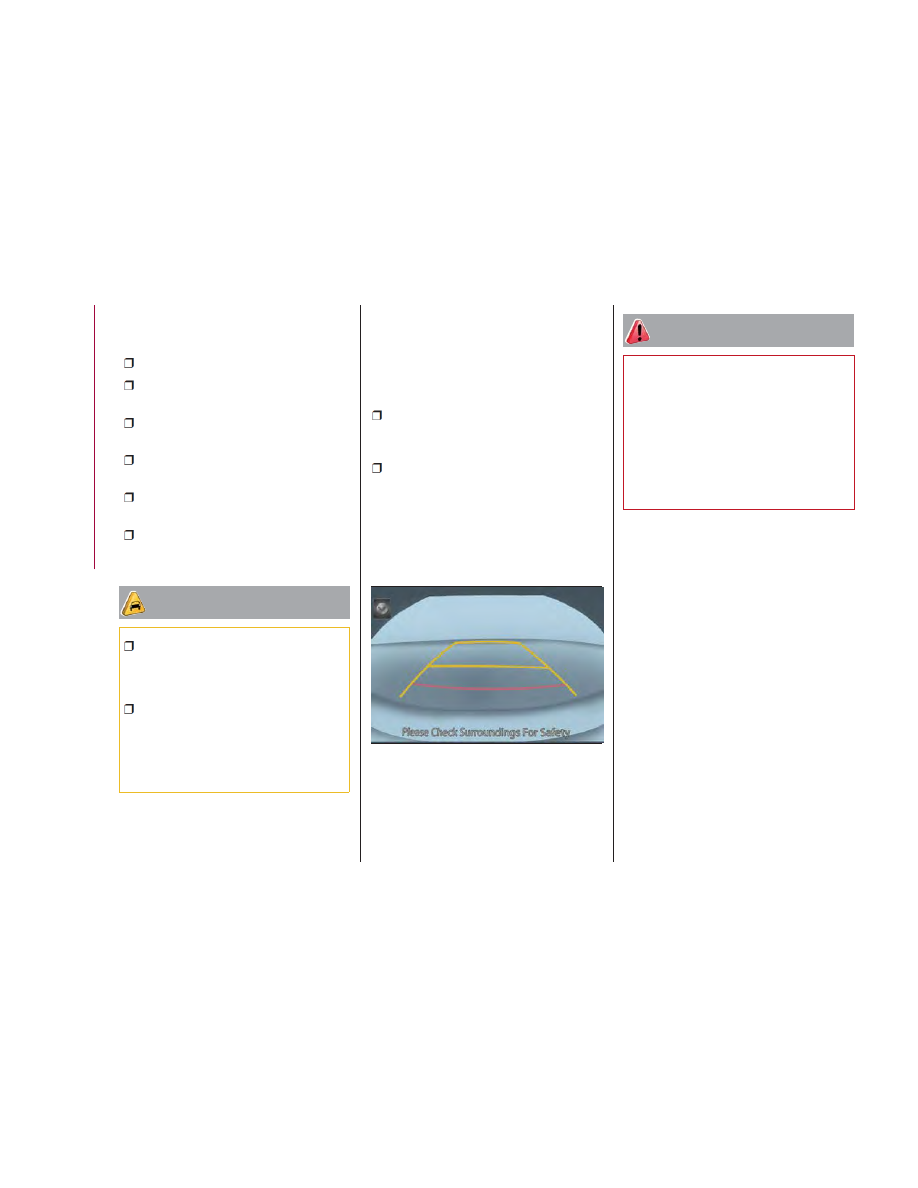

Note: If it is difficult to see the display
under the following conditions, it does
not mean that there is a malfunction:

In dark areas.

When the temperature around the

lens is particularly high or low.

When the camera is wet from rain

or due to a high atmospheric humidity.

When there is some foreign deposit

around the camera, such as mud.

When the camera lens reflects

sunlight or a headlight beam.

The image on the display may be

delayed if the temperature around the
camera is low.

Caution!

To avoid vehicle damage, ParkView

should only be used as a parking aid. The
ParkView camera is unable to view every
obstacle or object in your drive path.

To avoid vehicle damage, the vehicle

must be driven slowly when using
ParkView to be able to stop in time when
an obstacle is seen. It is recommended
that the driver look frequently over his/her
shoulder when using ParkView.

Looking At The Display

The vehicle width guide lines are
displayed on the screen as a reference
to show the width of the vehicle
compared to the width of the parking
space to be entered while in REVERSE.

Vehicle Width Guide Lines: these

guide lines serve as a reference
showing the width of the vehicle.

Distance Guide Lines: these lines

indicate the approximate distance from
the rear of the vehicle (the rear edge of
the bumper). The red and yellow lines
indicates the points at about 19 inches
(50 cm), for the red line and 39 inches
(1 m) for the yellow line, from the rear
bumper (central point of each line).

Warning!

Drivers must be careful when backing up
even when using the ParkView Rear Back
Up Camera. Always check carefully behind
your vehicle, and be sure to check for
pedestrians, animals, other vehicles,
obstructions, or blind spots before backing
up. You are responsible for the safety of
your surroundings and must continue to
pay attention while backing up. Failure to
do so can result in serious injury or death.

Rear View Camera
Operation

The operating modes of the rear view
camera when the vehicle is in
REVERSE vary depending on traffic,
road, and vehicle conditions. Also, the
amount of turning and the duration of
the maneuver vary depending on the
conditions. Therefore, it is important to
check the surrounding conditions and
adapt the steering as necessary.
Note: The images from the rear
parking camera shown on the monitor
are reversed (mirror image).

1. Place the gear selector in the
REVERSE position to switch the display
to rear view camera mode.

2. Check the surrounding conditions
and begin backing up.

07080913-111-111

Vehicle Width Guide Lines

172

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Once the vehicle starts to enter the
parking space, proceed slowly in
REVERSE while keeping the vehicle
width guide lines away from the two
sides of the parking space.

4. Continue to adjust the steering
wheel until the vehicle width guide lines
are parallel with the two sides of the
parking space.

5. Once the guide lines are parallel,
straighten the steering wheel and
reverse slowly into the parking space.
Continue to check the vehicle’s
surroundings and stop in the best
position possible.

6. When the gear selector is moved
from the REVERSE position and put in
any other position, the screen returns to
the previous display mode.

Note:

Since there may be some

differences between the displayed
image and the real conditions, always
visually inspect the area behind the
vehicle, and the surrounding areas, to
make sure they are completely clear.

In the image of the parking space

(or garage) shown above, the rear of
the vehicle and the distance guide lines
may seem parallel on the monitor, but
may not be when the parked vehicle is
inspected.

When you enter a parking space

with a dividing line only on one side,
the dividing line and the vehicle width
guide lines may appear parallel on the
monitor, but may not be when the
parked vehicle is inspected.

07080913989989

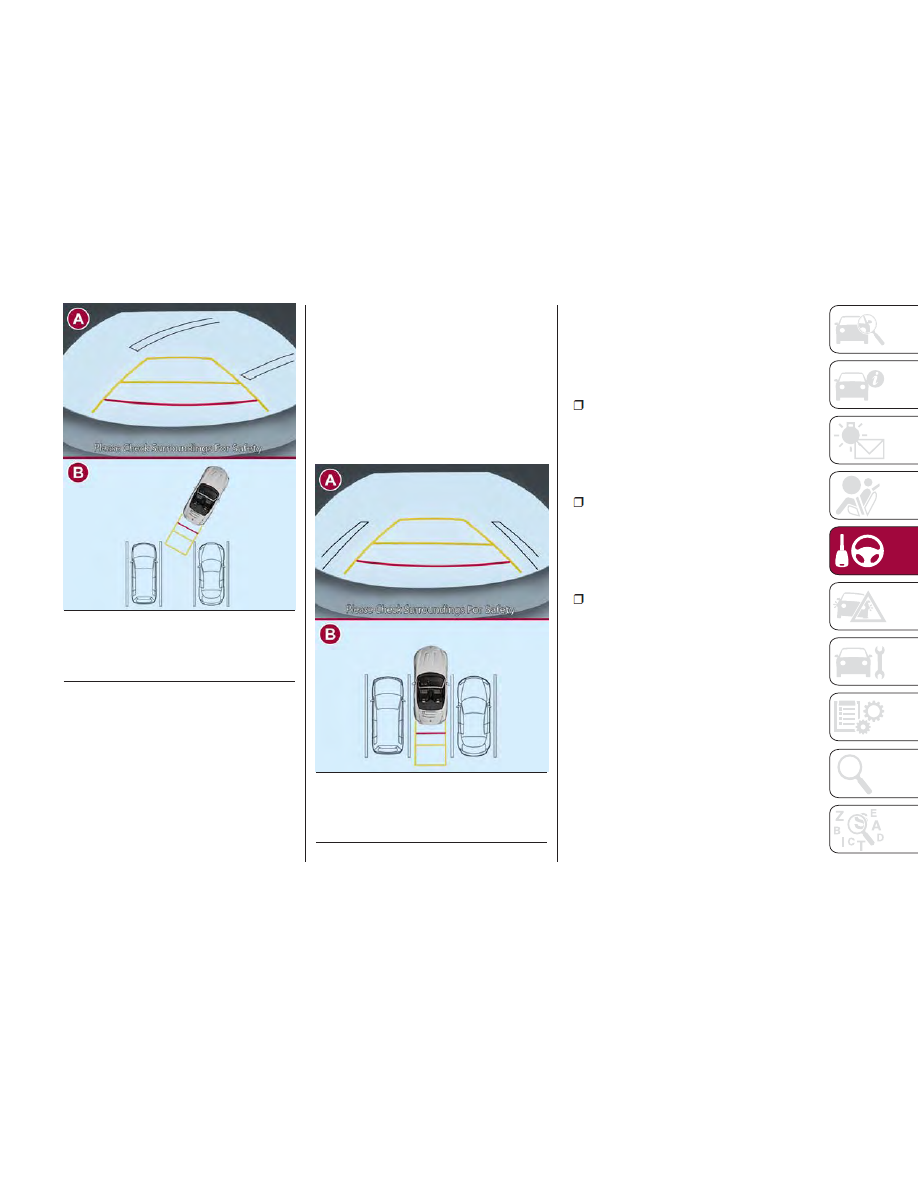

Entering Parking Spot

A — Rear Camera View
B — Check Surrounding Area

07080913990990

Entering Parking Spot

A — Rear Camera View
B — Check Surrounding Area

173

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Road Conditions And
Displayed Image

There are some differences between
what is shown on the display, and the
actual road conditions.
The different perceptions of distance
could lead to an accident. The
conditions that can lead to the different
perceptions of distance, listed below,
must be taken into consideration:

When The Vehicle Slopes Due To

The Weight Of Passengers And
Load:

When the vehicle is rear heavy, the
object on the screen seems to be
further away than it really is.

When The Road Behind The

Vehicle Slopes Steeply:

When the vehicle is on a steep uphill
(downhill) slope, the object on the
screen seems to be further away than it
really is.

07080913991991

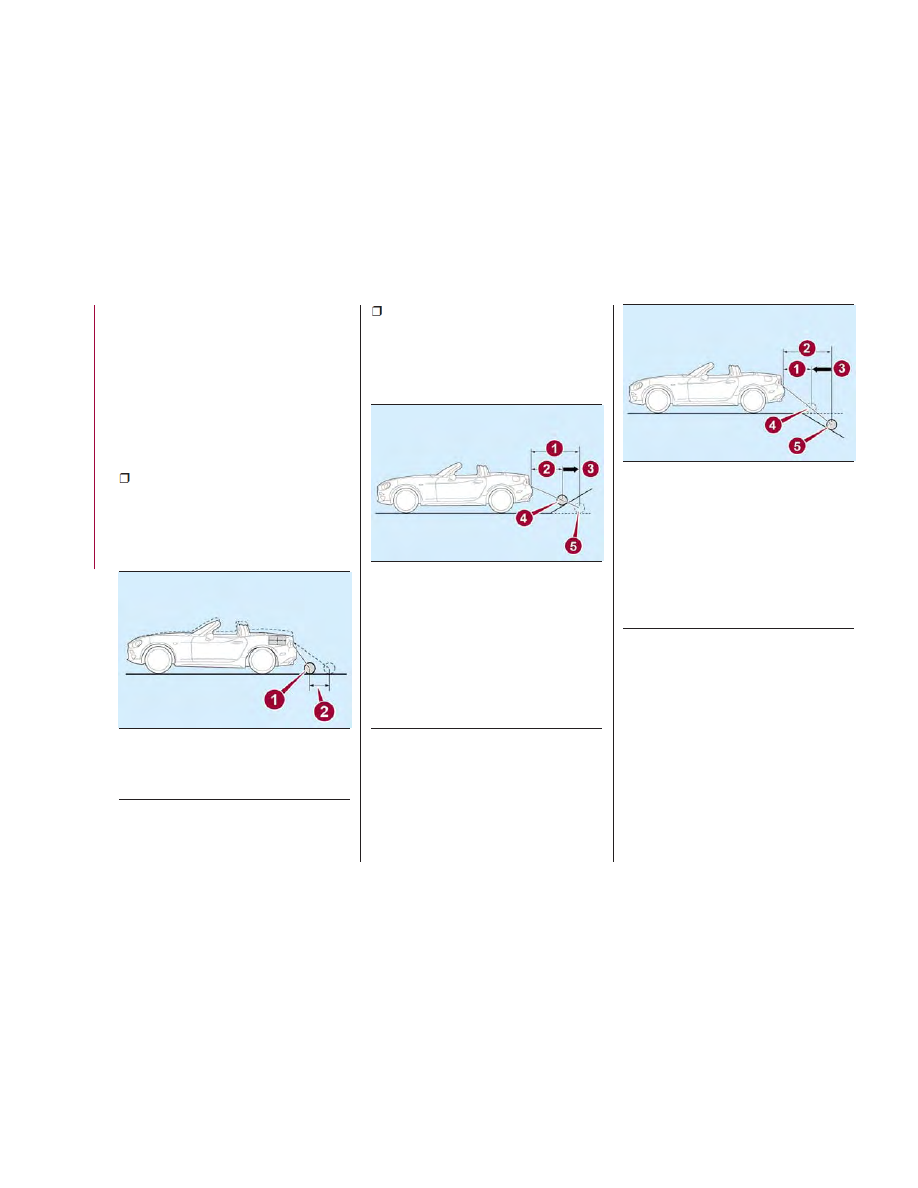

Loaded Vehicle Camera Angle

1 — Object
2 — Variance

07080913992992

Downhill Camera Angle

1 — Distance Between The Vehicle And
Object Displayed On The Screen
2 — Actual Distance Between The Ve-
hicle And Object
3 — Appears Farther Than Actual Dis-
tance
4 — Object At Actual Position
5 — Object On Screen

07080913993993

Downgrade Camera Angle

1 — Distance Between The Vehicle And
Object Displayed On The Screen
2 — Actual Distance Between The Ve-
hicle And Object
3 — Appears Closer Than Actual Dis-
tance
4 — Object On Screen
5 — Object At Actual Position

174

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Three Dimensional Object Behind

The Vehicle:

Since the distance guide line display is
based on a flat surface, the distance to
a three dimensional object on the
screen differs from the actual distance.

Adjusting The Image
Quality

The image quality can be adjusted with
the gear selector in the REVERSE
position.
Four adjustments can be made:
brightness, contrast, tint and color. Give
attention to the vehicle’s surroundings
while making adjustments:

1. Select the icon on the top left of the
screen to display the tabs.

2. Select the desired tab.

3. Use the cursor to adjust the
brightness, contrast, tint and color. If a
reset is needed, press the reset button.

4. Select the icon on the top left of the
screen to close the tabs.

Warning!

Adjusting the rear-view camera image
quality must always be done when the
vehicle is stationary. Do not adjust the
rear-view camera image quality while
vehicle driving. Adjusting the image quality
(brightness, contrast, color and tint) of the
rear-view camera while driving the vehicle
is dangerous since it could distract the
driver and cause a serious accident.

07080913994994

Three-Dimensional Object Camera

View

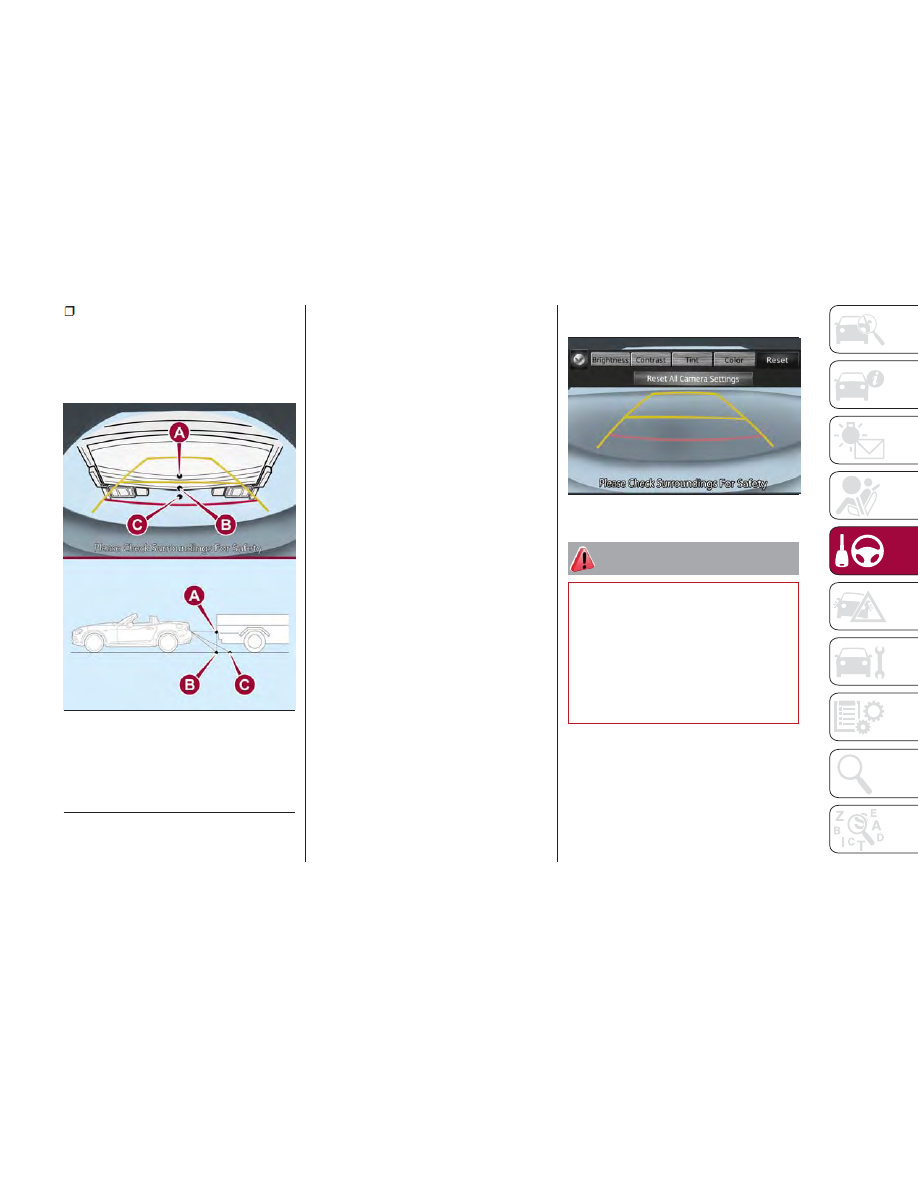

A — Object In View
B — Actual Distance To Object
C — Appears Farther Than Actual

07080914-111-111

Image Quality Adjustments

175

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REFUELING THE
VEHICLE

Refueling The Vehicle

Stop the engine before refueling.

Fuel Requirements
Vehicles with catalytic converters or
oxygen sensors must use ONLY
UNLEADED FUEL, which will reduce
exhaust emissions and keep spark plug
fouling to a minimum.

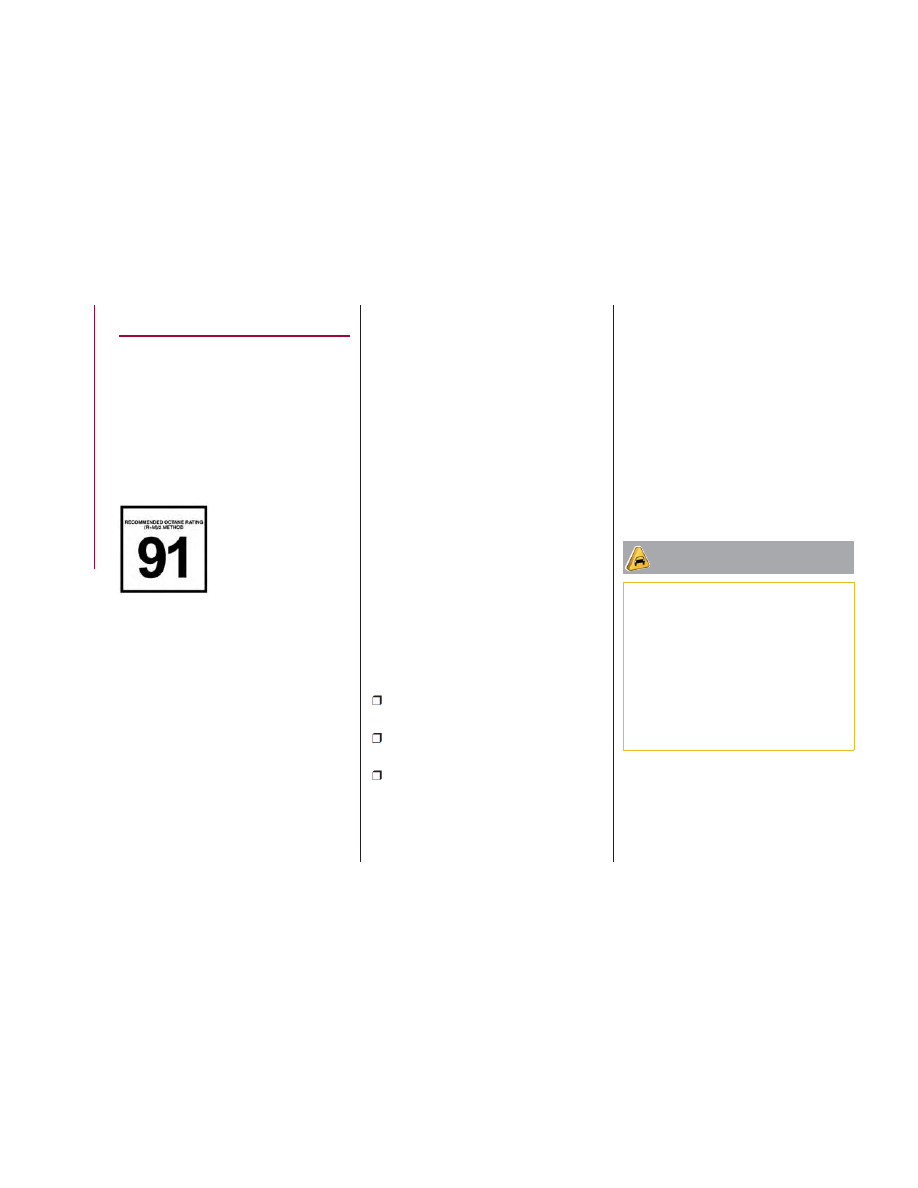

Fuel: Premium unleaded fuel.

Octane Rating
(Anti-knock index):
91 (R + M)/2 method
or above (96 RON or
above) (U.S. federal
law requires that
octane ratings be

posted on gasoline station pumps).
Regular unleaded fuel with an octane
rating from 87 to 90 (91 to 95 RON) can
be used, but this will reduce
performance slightly, such as reduced
engine output, and engine knocking.
Fuel with a rating lower than 87 octane
(91 RON) will negatively affect the
emission control system performance
and could also cause engine knocking
and serious engine damage.
While operating on gasoline with an
octane number of 87, hearing a light
knocking sound from the engine is not
a cause for concern. However, if the
engine is heard making a heavy

knocking sound, see your authorized
dealer immediately. Use of gasoline with
an octane number lower than 87 can
cause engine failure and may void or
not be covered by the New Vehicle
Limited Warranty. Poor quality gasoline
can cause problems such as hard
starting, stalling, and hesitations. If you
experience these symptoms, try
another brand of gasoline before
considering service for the vehicle.
Gasoline blended with oxygenates such
as alcohol or ether compounds are
generally referred to as oxygenated
fuels.
The common gasoline blend that can
be used with your vehicle is ethanol
blended at no more than 15%. Gasoline
containing alcohol, such as ethanol or
methanol, may be marketed under the
name "Gasohol".
Vehicle damage and problems resulting
from the use of the following may not
be covered by the New Vehicle Limited
Warranty:

Alcohol containing more than 15%

ethanol.

Gasoline or alcohol containing

methanol.

Leaded fuel or leaded alcohol.

Reformulated Gasoline

Many areas of the country require the
use of cleaner burning gasoline referred
to as “Reformulated Gasoline”.

Reformulated gasoline contains
oxygenates and are specifically blended
to reduce vehicle emissions and
improve air quality.
The use of reformulated gasoline is
recommended. Properly blended
reformulated gasoline will provide
improved performance and durability of
engine and fuel system components.

Gasoline/Oxygenate
Blends

Some fuel suppliers blend unleaded
gasoline with oxygenates such as
ethanol.

Caution!

DO NOT use E-85, gasoline containing
methanol, or gasoline containing more than
15% ethanol (E-15). Use of these blends
may result in starting and drivability
problems, damage critical fuel system
components, cause emissions to exceed
the applicable standard, and/or cause the
“Malfunction Indicator Light” to illuminate.
Please observe pump labels as they
should clearly communicate if a fuel
contains greater than 15% ethanol (E-15).

Problems that result from using
gasoline containing more than 15%
ethanol (E-15) or gasoline containing
methanol are not the responsibility of

176

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

the manufacturer and may void or not
be covered under New Vehicle Limited
Warranty.

Do Not Use E-85 In
Non-Flex Fuel Vehicles

Non-Flex Fuel Vehicles (FFV) are
compatible with gasoline containing up
to 15% ethanol (E-15). Use of gasoline
with higher ethanol content may void
the New Vehicle Limited Warranty.
If a Non-FFV vehicle is inadvertently
fueled with E-85 fuel, the engine will
have some or all of these symptoms:

Operate in a lean mode.

OBD II “Malfunction Indicator Light”

on.

Poor engine performance.

Poor cold start and cold drivability.

Increased risk for fuel system

component corrosion.

MMT In Gasoline

Methylcyclopentadienyl Manganese
Tricarbonyl (MMT) is a manganese-
containing metallic additive that is
blended into some gasoline to increase
octane. Gasoline blended with MMT
provides no performance advantage
beyond gasoline of the same octane
number without MMT. Gasoline blended
with MMT reduces spark plug life and
reduces emissions system performance
in some vehicles. The manufacturer

recommends that gasoline without
MMT be used in your vehicle. The MMT
content of gasoline may not be
indicated on the gasoline pump;
therefore, you should ask your gasoline
retailer whether the gasoline contains
MMT. MMT is prohibited in Federal and
California reformulated gasoline.

Materials Added To Fuel

Besides using unleaded gasoline with
the proper octane rating, gasolines that
contain detergents, corrosion and
stability additives are recommended.
Using gasolines that have these
additives will help improve fuel
economy, reduce emissions, and
maintain vehicle performance.

Designated TOP TIER
Detergent Gasoline
contains a higher level
of detergents to further
aide in minimizing
engine and fuel system
deposits. When

available, the usage of TOP TIER
Detergent gasoline is recommended.
Visit www.toptiergas.com for a list of
TOP TIER Detergent Gasoline Retailers.
Indiscriminate use of fuel system
cleaning agents should be avoided.
Many of these materials intended for
gum and varnish removal may contain
active solvents or similar ingredients.
These can harm fuel system gasket and
diaphragm materials.

Fuel System Cautions

Caution!

Follow these guidelines to maintain your
vehicle’s performance:

The use of leaded gasoline is prohibited

by Federal law. Using leaded gasoline can
impair engine performance and damage
the emissions control system.

An out-of-tune engine or certain fuel or

ignition malfunctions can cause the
catalytic converter to overheat. If you
notice a pungent burning odor or some
light smoke, your engine may be out of
tune or malfunctioning and may require
immediate service. Contact an authorized
dealer for service assistance.

The use of fuel additives, which are now

being sold as octane enhancers, is not
recommended. Most of these products
contain high concentrations of methanol.
Fuel system damage or vehicle
performance problems resulting from the
use of such fuels or additives is not the
responsibility of the manufacturer and may
void or not be covered under the New
Vehicle Limited Warranty.

Note: Intentional tampering with the
emissions control system can result in
civil penalties being assessed against
you.

177

-------------------------------------------------------------------------------------------------------------------------------------------------------------

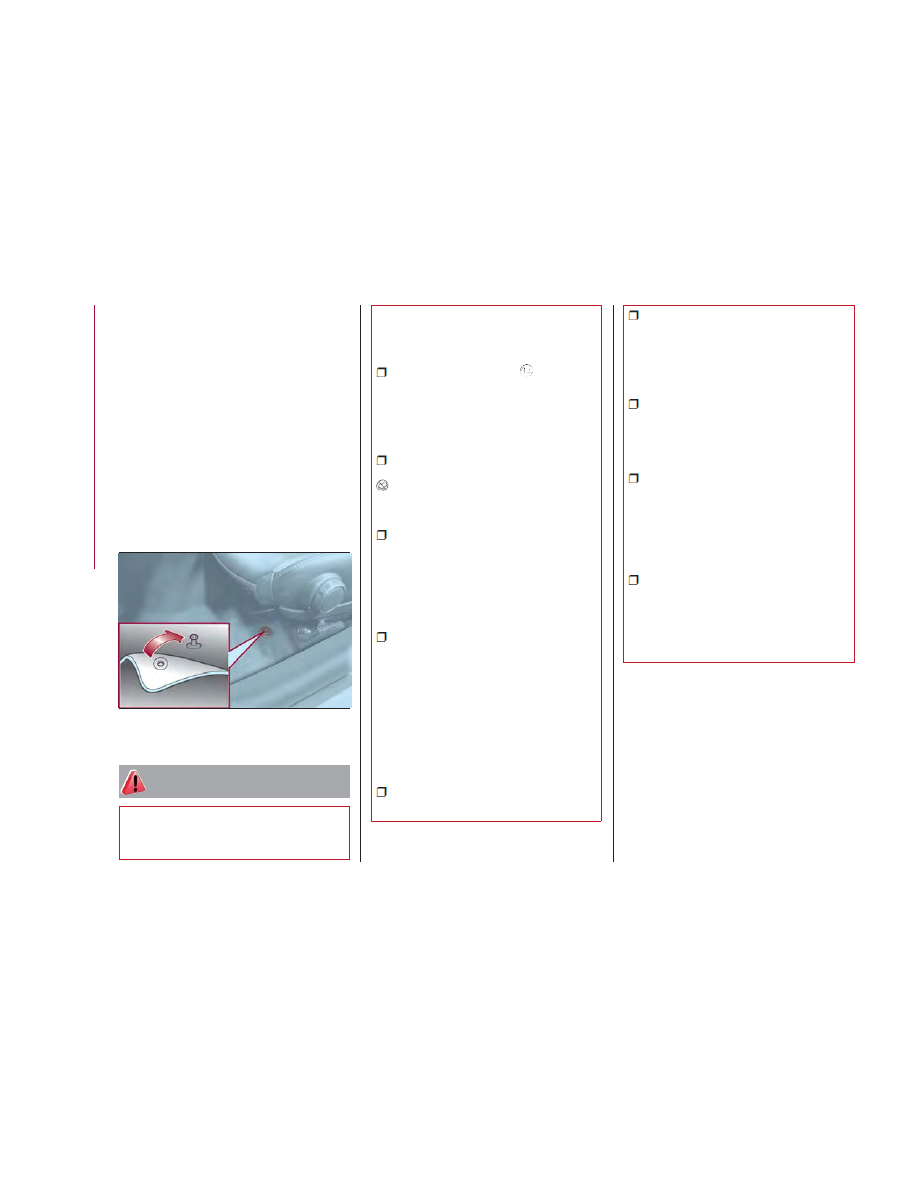

Carbon Monoxide
Warnings

Warning!

Carbon monoxide (CO) in exhaust gases is
deadly. Follow the precautions below to
prevent carbon monoxide poisoning:

Do not inhale exhaust gases. They

contain carbon monoxide, a colorless and
odorless gas, which can kill. Never run the
engine in a closed area, such as a garage,
and never sit in a parked vehicle with the
engine running for an extended period. If
the vehicle is stopped in an open area with
the engine running for more than a short
period, adjust the ventilation system to
force fresh, outside air into the vehicle.

Guard against carbon monoxide with

proper maintenance. Have the exhaust
system inspected every time the vehicle is
raised. Have any abnormal conditions
repaired promptly. Until repaired, drive with
all side windows fully open.

Refueling Procedure

Fuel Filler Door
Note:
Always use only a designated
FCA fuel filler cap or an approved
equivalent, available at your authorized
dealer. The wrong cap can result in a
serious malfunction of the fuel and
emission control systems.

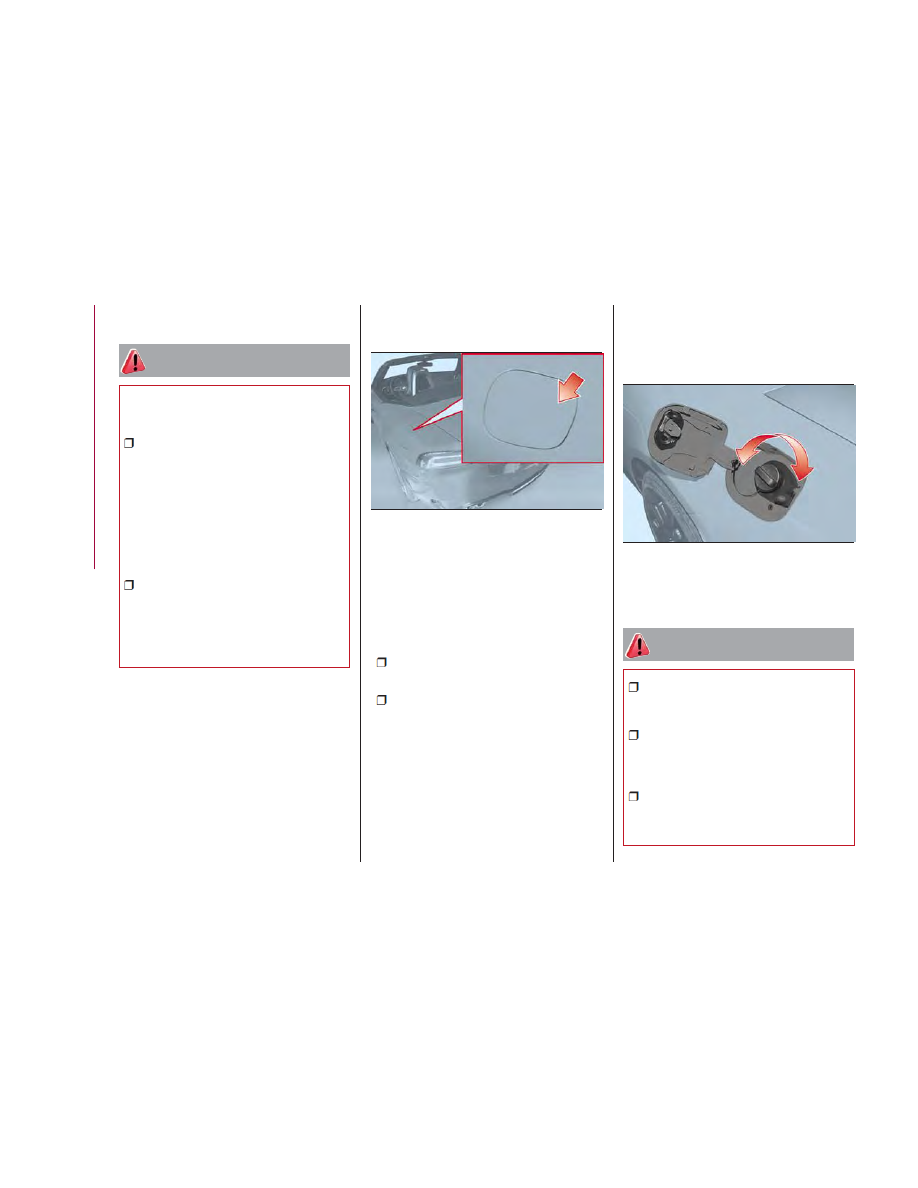

When the fuel filler door end is pressed
with the doors unlocked, the fuel filler
door rises.

The fuel filler door operates in
conjunction with the door
locking/unlocking mechanism.
To close, press the fuel filler door until a
click sound is heard.

Note:

Make sure to lock both the doors

when leaving the vehicle.

Lock the doors after closing the fuel

filler door. If the fuel filler door is closed
after locking the doors, the fuel filler
door cannot be locked.

Fuel Filler Cap
To remove the fuel filler cap, turn it
counterclockwise. Attach the removed
cap to the inner side of the fuel filler
door.

To close the fuel filler cap, turn it
clockwise until a click is heard.

Warning!

Never have any smoking materials lit in

or near the vehicle when the gas cap is
removed or the tank is being filled.

Never add fuel when the engine is

running. This is in violation of most state
and federal fire regulations and may cause
the MIL to turn on.

A fire may result if gasoline is pumped into

a portable container that is inside of a
vehicle. You could be burned. Always place
gas containers on the ground while filling.

04040201-12A-002AB

Fuel Filler Door

04040202-12A-001AB

Fuel Filler Cap

178

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Do not apply any object/plug to the end

of the filler which is not provided for the
vehicle. The use of non-compliant
objects/plugs could cause a pressure
increase inside the tank, resulting in
dangerous situations.

Do not use a mobile phone near the

refueling pump: risk of fire.

Emergency Fuel Filler
Door Release

If the battery is discharged, the fuel filler
door cannot be opened. In this case,
the fuel filler door can be opened by
taking care of the discharged battery
situation.
If the fuel filler door cannot be opened
even if the discharged battery situation
has been resolved, the electrical system
may have a malfunction.
In this case, the fuel filler door can be
opened using the following procedure
as an emergency measure:

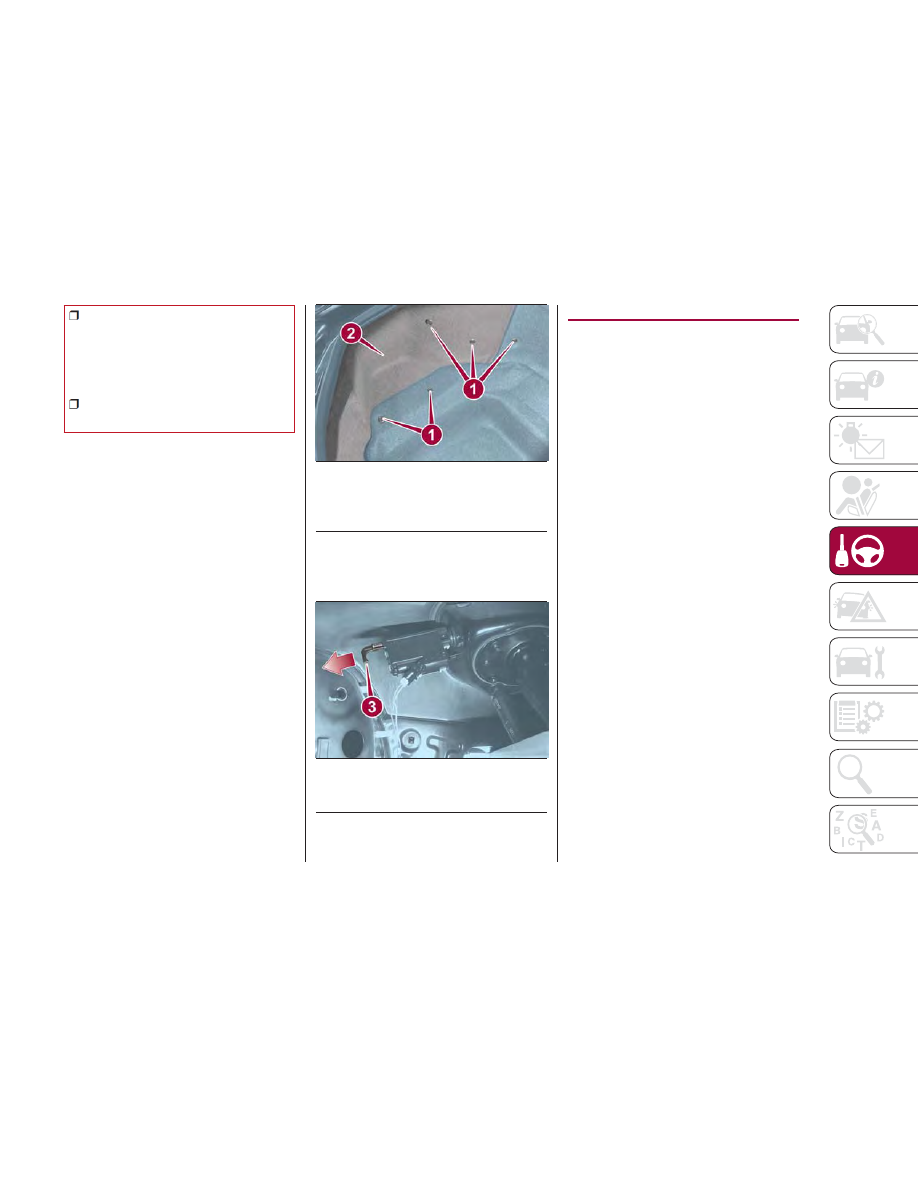

1. Open the trunk and pull the center
section of the plastic fastener and
remove the fastener.

2. Partially peel back the cover inside
the trunk, then pull the emergency
release lever.

VEHICLE LOADING

Certification Label

As required by National Highway Traffic
Safety Administration regulations, your
vehicle has a certification label affixed to
the driver's side door or pillar.
This label contains the month and year
of manufacture, Gross Vehicle Weight
Rating (GVWR), Gross Axle Weight
Rating (GAWR) front and rear, and
Vehicle Identification Number (VIN).
A Month-Day-Hour (MDH) number is
included on this label and indicates the
Month, Day and Hour of manufacture.
The bar code that appears on the
bottom of the label is your VIN.

Gross Vehicle Weight Rating
(GVWR)

The GVWR is the total permissible
weight of your vehicle including driver,
passengers, vehicle, options and cargo.
The label also specifies maximum
capacities of front and rear axle
systems (GAWR). Total load must be
limited so GVWR and front and rear
GAWR are not exceeded.

08100100-121-002

Trunk Interior

1 — Plastic Fasteners
2 — Cover

08100100-122-001

Fuel Door Emergency Release

3 — Emergency Release Lever

179

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Payload

The payload of a vehicle is defined as
the allowable load weight a truck can
carry, including the weight of the driver,
all passengers, options and cargo.

Gross Axle Weight Rating
(GAWR)

The GAWR is the maximum permissible
load on the front and rear axles. The
load must be distributed in the cargo
area so that the GAWR of each axle is
not exceeded.
Each axle GAWR is determined by the
components in the system with the
lowest load carrying capacity (axle,
springs, tires or wheels). Heavier axles
or suspension components sometimes
specified by purchasers for increased
durability does not necessarily increase
the vehicle's GVWR.

Tire Size

The tire size on the Vehicle Certification
Label represents the actual tire size on
your vehicle. Replacement tires must be
equal to the load capacity of this tire
size.

Rim Size

This is the rim size that is appropriate
for the tire size listed.

Inflation Pressure

This is the cold tire inflation pressure for
your vehicle for all loading conditions up
to full GAWR.

Curb Weight

The curb weight of a vehicle is defined
as the total weight of the vehicle with all
fluids, including vehicle fuel, at full
capacity conditions, and with no
occupants or cargo loaded into the
vehicle. The front and rear curb weight
values are determined by weighing your
vehicle on a commercial scale before
any occupants or cargo are added.

Loading

The actual total weight and the weight
of the front and rear of your vehicle at
the ground can best be determined by
weighing it when it is loaded and ready
for operation.
The entire vehicle should first be
weighed on a commercial scale to
insure that the GVWR has not been
exceeded. The weight on the front and
rear of the vehicle should then be
determined separately to be sure that
the load is properly distributed over the
front and rear axle. Weighing the vehicle
may show that the GAWR of either the

front or rear axles has been exceeded
but the total load is within the specified
GVWR. If so, weight must be shifted
from front to rear or rear to front as
appropriate until the specified weight
limitations are met. Store the heavier
items down low and be sure that the
weight is distributed equally. Stow all
loose items securely before driving.
Improper weight distributions can have
an adverse effect on the way your
vehicle steers and handles and the way
the brakes operate.

Caution!

Do not load your vehicle any heavier than
the GVWR or the maximum front and rear
GAWR. If you do, parts on your vehicle can
break, or it can change the way your
vehicle handles. This could cause you to
lose control. Also overloading can shorten
the life of your vehicle.

180

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOWING TRAILERS

Trailer Towing

Your car is not designed for towing.

Recreational Towing

An example of "recreational towing" is
towing your vehicle behind a
motorhome.
The transmission is not designed for
towing this vehicle on all four wheels.

Caution!

DO NOT flat tow this vehicle. Damage to

the drivetrain will result. If this vehicle
requires towing, make sure the drive
wheels are OFF the ground.

Towing this vehicle in violation of the

above requirements can cause severe
transmission damage. Damage from
improper towing is not covered under the
New Vehicle Limited Warranty.

DRIVING TIPS

Engine Break-In
Recommendation

No special break-in is necessary, but a
few precautions in the first 620 miles
(1000 km) may add to the performance,
economy, and life of the vehicle:

Do not race the engine.

Do not maintain one constant speed,

either slow or fast, for a long period of
time.

Do not drive constantly at full-throttle

or high engine rpm for extended
periods of time.

Avoid unnecessary hard stops.

Avoid full-throttle starts.

Saving Fuel And
Protection Of The
Environment

How you operate your vehicle
determines how far it will travel on a
tank of fuel.
Use these suggestions to help save fuel
and reduce CO

2

:

Avoid long warm-ups. Once the

engine runs smoothly, begin driving.

Avoid fast starts.

Drive at lower speeds.

Anticipate when to apply the brakes

(avoid sudden braking).

Follow the maintenance schedule

and contact your authorized dealer.

Use the air conditioner only when

necessary.

Slow down on rough roads.

Keep the tires properly inflated.

Do not carry unnecessary weight.

Do not rest your foot on the brake

pedal while driving.

Keep the wheels in correct

alignment.

Keep windows closed at high

speeds.

Slow down when driving in

crosswinds and headwinds.

Hazardous Driving

When driving on ice or in water, snow,
mud, sand, or similar hazards:

Be cautious and allow extra distance

for braking.

Avoid sudden braking and sudden

maneuvering.

Do not pump the brakes. Continue to

press down on the brake pedal.

If you get stuck, select a lower gear

and accelerate slowly. Do not spin the
rear wheels.

For more traction in starting on

slippery surfaces such as ice or packed

181

-------------------------------------------------------------------------------------------------------------------------------------------------------------

snow, use sand, rock salt, chains,
carpeting, or other nonslip material
under the rear wheels.

Note: Use snow chains only on the
rear wheels.

Floor Mat Safety
Information

Always use floor mats designed to fit
the footwell of your vehicle. Use only
floor mats that leave the pedal area
unobstructed and that are firmly
secured so that they cannot slip out of
position and interfere with the pedals or
impair safe operation of your vehicle in
other ways.

Warning!

An improperly attached, damaged, folded,
or stacked floor mat, or damaged floor mat
fasteners may cause your floor mat to

interfere with the accelerator, brake, or
clutch pedals and cause a loss of vehicle
control. To prevent SERIOUS INJURY or
DEATH:

ALWAYS securely attach

your floor

mat using the floor mat fasteners. DO NOT
install your floor mat upside down or turn
your floor mat over. Lightly pull to confirm
mat is secured using the floor mat
fasteners on a regular basis.

ALWAYS REMOVE THE EXISTING

FLOOR MAT FROM THE VEHICLE

before installing any other floor mat.

NEVER install or stack an additional floor
mat on top of an existing floor mat.

ONLY install floor mats designed to fit

your vehicle. NEVER install a floor mat that
cannot be properly attached and secured
to your vehicle. If a floor mat needs to be
replaced, only use a FCA approved floor
mat for the specific make, model, and year
of your vehicle.

ONLY use the driver’s side floor mat on

the driver’s side floor area. To check for
interference, with the vehicle properly
parked with the engine off, fully depress
the accelerator, the brake, and the clutch
pedal (if present) to check for interference.
If your floor mat interferes with the
operation of any pedal, or is not secure to
the floor, remove the floor mat from the
vehicle and place the floor mat in your
trunk.

ONLY use the passenger’s side floor mat

on the passenger’s side floor area.

ALWAYS make sure objects cannot fall

or slide into the driver’s side floor area
when the vehicle is moving. Objects can
become trapped under accelerator, brake,
or clutch pedals and could cause a loss of
vehicle control.

NEVER place any objects under the floor

mat (e.g., towels, keys, etc.). These
objects could change the position of the
floor mat and may cause interference with
the accelerator, brake, or clutch pedals.

If the vehicle carpet has been removed

and re-installed, always properly attach
carpet to the floor and check the floor mat
fasteners are secure to the vehicle carpet.
Fully depress each pedal to check for
interference with the accelerator, brake, or
clutch pedals then re-install the floor mats.

It is recommended to only use mild soap

and water to clean your floor mats. After
cleaning, always check your floor mat has
been properly installed and is secured to
your vehicle using the floor mat fasteners
by lightly pulling mat.

Rocking The Vehicle

Note: Too much rocking may cause
engine overheating, transmission failure,
and tire damage.

If you must rock the vehicle to free it
from snow, sand or mud, depress the
accelerator slightly and slowly move the
gear selector from 1 (D) to R.

04090400-USA-001

Floor Mat Retention Post Location

182

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Fast spinning tires can be dangerous.
Forces generated by excessive wheel
speeds may cause damage, or even
failure, of the axle and tires. A tire could
explode and injure someone. Do not spin
your vehicle's wheels faster than 30 mph
(48 km/h) or for longer than 30 seconds
continuously without stopping when you
are stuck and do not let anyone near a
spinning wheel, no matter what the speed.

Caution!

When “rocking” a stuck vehicle by

shifting between DRIVE and REVERSE, do
not spin the wheels faster than 15 mph
(24 km/h), or drivetrain damage may result.

Revving the engine or spinning the

wheels too fast may lead to transmission
overheating and failure. It can also damage
the tires. Do not spin the wheels above
30 mph (48 km/h) while in gear (no
transmission shifting occurring).

Winter Driving

Carry emergency gear, including tire
chains, window scraper, flares, a small
shovel, jumper leads, and a small bag
of sand or salt.
Contact an authorized dealer to check
the following:

Have the proper ratio of antifreeze in

the radiator.

Inspect the battery and its leads.

Cold reduces battery capacity.

Use an engine oil appropriate for the

lowest ambient temperatures that the
vehicle will be driven in.

Inspect the ignition system for

damage and loose connections.

Use winter windshield washer fluid

that will not freeze.

Note:

Remove snow before driving. Snow

left on the windshield is dangerous as
it could obstruct vision.

Drive slowly. Braking performance

can be adversely affected if snow or
ice adheres to the brake components.
If this situation occurs, drive the vehicle
slowly, releasing the accelerator pedal
and lightly applying the brakes several
times until the brake performance
returns to normal.

Do not open or close the soft top when
the temperature is 41 °F (5 °C) or less.
The material of the soft top could be
damaged by freezing.
Do not apply excessive force to a
window scraper when removing ice or
frozen snow on the mirror glass and
windshield.
Never use warm or hot water for
removing snow or ice from windows
and mirrors as it could result in the
glass cracking.

Snow Tires
If your vehicle is equipped with the tire
pressure monitoring system (vehicle
with run-flat tires), the system may not
function correctly when using tires with
steel wire reinforcement in the
sidewalls.
Use Snow Tires on all Four Wheels:
Do not exceed the maximum
permissible speed for your snow tires or
legal speed limits.
When snow tires are used, select the
specified size and pressure.

Tire Chains
Check local regulations before using tire
chains.
If your vehicle is equipped with the
TPMS system, the system may not
function correctly when using tire
chains.

183

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Install the chains on the rear tires only.
Do not use chains on the front tires.

Note:

Chains may affect handling.

Do not go faster than 30 mph

(50 km/h) or the chain manufacturer's
recommended limit, whichever is lower.

Drive carefully and avoid bumps,

holes, and sharp turns.

Avoid locked-wheel braking.

Do not use chains on roads that are

free of snow or ice. The tires and
chains could be damaged.

Chains may scratch or chip

aluminium wheels.

Warning!

Using tires of different size and type (M+S,
Snow) between front and rear axles can
cause unpredictable handling. You could
lose control and have a collision.

Caution!

To avoid damage to your vehicle or tires,
observe the following precautions:

Because of restricted traction device

clearance between tires and other
suspension components, it is important
that only traction devices in good condition
are used. Broken devices can cause
serious damage. Stop the vehicle
immediately if noise occurs that could
indicate device breakage. Remove the
damaged parts of the device before
further use.

Install device as tightly as possible and

then retighten after driving about ½ mile
(0.8 km).

Do not exceed 30 mph (48 km/h).

Drive cautiously and avoid severe turns

and large bumps, especially with a loaded
vehicle.

Do not drive for a prolonged period on

dry pavement.

Observe the traction device

manufacturer’s instructions on the method
of installation, operating speed, and
conditions for use. Always use the
suggested operating speed of the device
manufacturer’s if it is less than 30 mph
(48 km/h).

Do not use traction devices on a

compact spare tire.

Driving In Flooded Area

Note: Do not drive the vehicle on
flooded roads as it could cause short
circuit of electrical/electronic parts, or
water enters the engine and causes it
to lock up (hydro-lock) and stall. If the
vehicle has been immersed in water
contact your authorized dealer.

Although your vehicle is capable of
driving through shallow standing water,
consider the following Cautions and
Warnings before doing so.

Warning!

Driving through standing water limits

your vehicle’s traction capabilities. Do not
exceed 5 mph (8 km/h) when driving
through standing water.

Driving through standing water limits

your vehicle’s braking capabilities, which
increases stopping distances. Therefore,
after driving through standing water, drive
slowly and lightly press on the brake pedal
several times to dry the brakes.

Failure to follow these warnings may

result in injuries that are serious or fatal to
you, your passengers, and others around
you.

184

ST

AR

TING

AND

OPERA

TING

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     9      10      11      12     ..
