Fiat 124 Spider (2019 year). Instruction - part 2





Siren/Horn Triggering Conditions
The siren/horn sounds intermittently,
and the hazard warning lights flash for
about 30 seconds when the system is
triggered by any one of the following:

Unlocking a door with an inside

door-lock knob.

Forcing open a door, the engine

compartment, or the trunk lid.

Opening the hood by operating the

hood release handle.

Placing the ignition in the ON position

without starting the engine.

With the intrusion sensor: the

intrusion sensor detects a movement in
the vehicle.

The system will be triggered again (up
to ten times) if one of the above
conditions remains.
The trunk lid will not open when the
vehicle security alarm system is
activated.
If the battery becomes drained while
the vehicle security alarm system is
armed, the siren will activate, and the
hazard warning lights will flash during
the battery charging or replacement
process.

How To Arm The System

Close the windows and the

convertible top.

Place the ignition in the OFF position.

Make sure the engine compartment,

convertible top, doors, and trunk lid are
closed.

Push the lock button on the key fob

or lock the driver's door from the
outside with the emergency key. The
hazard warning lights will flash once.
With The Advanced Keyless Entry
function
: push a request switch. The

warning light in the instrument

panel flashes twice per second for
20 seconds. After 20 seconds the
system is fully armed.

The vehicle security alarm system can
also be armed by activating the auto
re-lock function with all the doors, the
trunk lid and the engine compartment
closed.
The system will disarm if one of the
following operations takes place within
20 seconds after pushing the lock
button: To rearm the system, perform
the arming procedure again:

1. Unlocking any door.

2. Opening any door.

3. Opening the engine compartment.

4. Placing the ignition in the ON
position.

When the doors are locked by pushing
the lock button on the key fob, or using
the emergency key, the hazard warning
lights will flash once to indicate that the
vehicle security alarm system is armed.

Note:

If any door or trunk lid remains

closed for 30 seconds, the doors, and
trunk lid automatically re-lock, and the
vehicle security alarm system arms
even if a window opens or the
convertible top is left down.

To reactivate the intrusion sensor,

turn off the armed vehicle security
alarm system and then rearm it.

The intrusion sensor is operational

when the vehicle security alarm system
is armed. To cancel the intrusion
sensor, push the intrusion sensor
cancel button each time the vehicle
security alarm system is armed.

25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

To Turn Off An Armed System
An armed system can be turned off
using any one of the following methods:

Pushing the unlock button on the key

fob.

Starting the engine with the keyless

ignition START/STOP button.

With The Advanced Keyless Entry

function: pushing a request switch on
the exterior door handles.

Note: When the doors are unlocked by
pushing the unlock button on the key
fob, the hazard warning lights will flash
twice to indicate that the system is
turned off.
To Stop The Alarm
A triggered alarm can be turned off
using any one of the following methods:

Pushing the unlock button on the key

fob.

Starting the engine with the keyless

ignition START/STOP button.

With The Advanced Keyless Entry

function: pushing a request switch on
the exterior door handles or the electric
trunk release while the key fob is being
carried.

The hazard warning lights will flash
twice.

DOORS

Lock/Unlock With
Emergency Key

The doors, trunk lid, and fuel door lock
automatically when the driver's door is
locked using the emergency key.

Lock With Emergency Key — Insert

key into driver’s door and turn to the left
(toward front of car).

Unlock With Emergency Key —

Insert key into driver’s door and turn to
the right (toward back of car).

Both Doors unlock when the driver's
door is unlocked using the emergency
key.
Turn the emergency key toward the
front to lock, toward the back to unlock.

Caution!

An unlocked vehicle is an invitation for
thieves. Always remove key fob from the
vehicle and lock all doors when leaving the
vehicle unattended.

Instruction Lock/Unlock
Knob

Operation From Inside
To lock any door from the inside, push
the door lock knob. To unlock, pull it
outward. This does not operate the
other door locks.

Note: The red indication can be seen
when the door lock knob is unlocked.
Operation From Outside
To lock the passenger door with the
door lock knob from the outside, push
the door-lock knob to the lock position
and close the door (holding the door
handle in the open position is not
required).

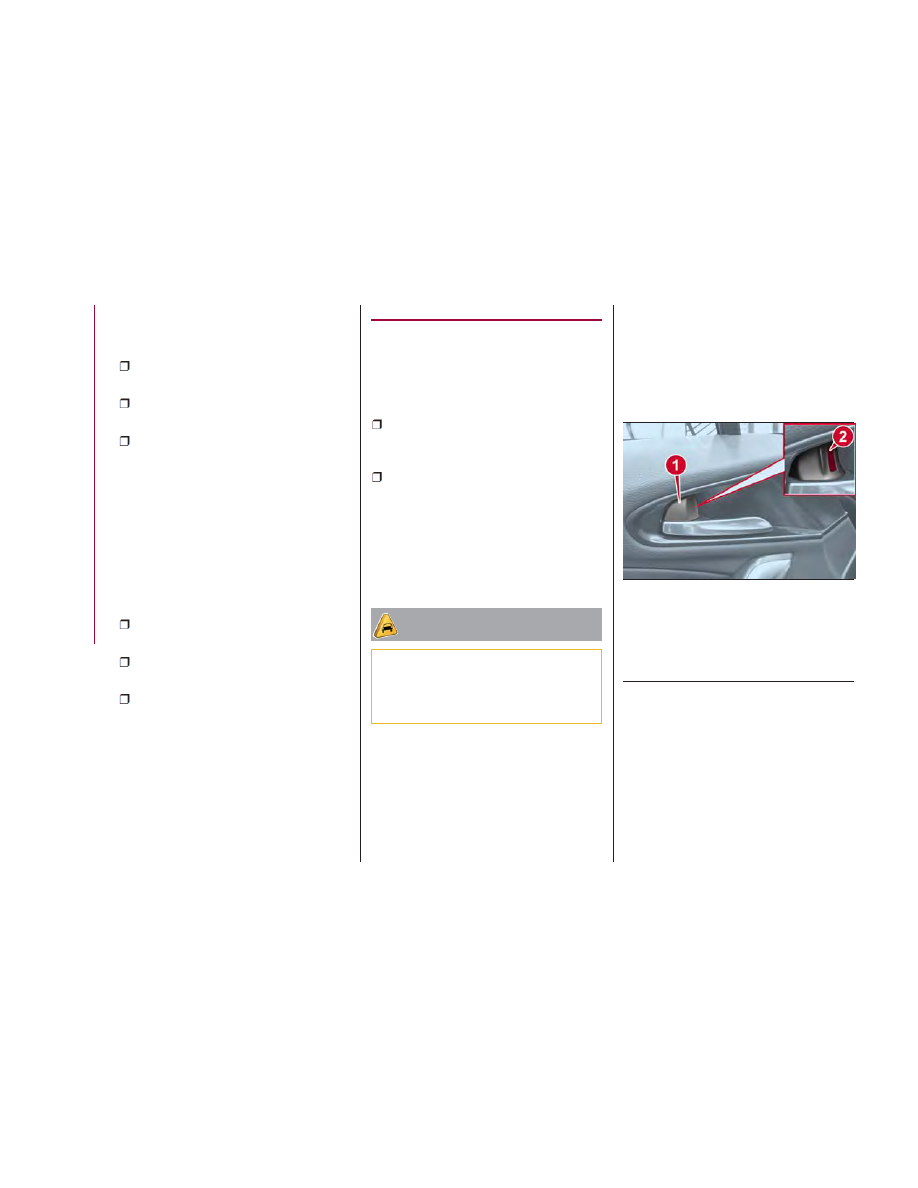

04030107-L21-001AB

Interior Door Lock Knob

1 — Door Lock Knob Position (Red
Indicator Not Seen When Locked)
2 — Door Unlock Knob Position (Red
Indicator Seen When Unlocked)

26

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Note: When locking the door this way,
be careful not to leave the key fob
inside the vehicle. The driver's door
lock knob cannot be used while the
driver's door is open.

Warning!

For personal security and safety in the

event of a collision, lock the vehicle doors
before you drive as well as when you park
and leave the vehicle.

When leaving the vehicle, always remove

the key fob from the vehicle and lock your
vehicle. If equipped with Advanced
Keyless Entry, always make sure the
keyless ignition is in “OFF” position,
remove the key fob from the vehicle and
lock the vehicle. Unsupervised use of
vehicle equipment may cause severe
personal injuries or death.

Never leave children alone in a vehicle,

or with access to an unlocked vehicle.
Allowing children to be in a vehicle
unattended is dangerous for a number of
reasons. A child or others could be
seriously or fatally injured. Children should
be warned not to touch the parking brake,
brake pedal or the gear selector.

Do not leave the key fob in or near the

vehicle, or in a location accessible to
children, and do not leave the ignition of a
vehicle equipped with Advanced Keyless
Entry in the ACC or ON/RUN positions. A
child could operate power windows, other
controls, or move the vehicle.

Central Lock/Unlock

The doors, trunk lid, and fuel door lock
automatically when the lock rocker
switch is pushed with both doors
closed.

Note:

The doors, trunk lid, and the fuel

filler door cannot be locked while any
other door is open.

The key fob may not be able to be

detected by the vehicle keyless-go
system if it is located next to a mobile
phone, laptop or other electronic
device; these devices may block the
key fob’s wireless signal and prevent
the keyless-go system from starting
the vehicle.

Both unlock when the unlock rocker
switch is pushed.
Note: The doors, trunk lid, and the fuel
filler door cannot be locked while any
other door is open.

Double Locking System
— If Equipped

The double locking system is designed
to prevent someone who has broken
into your vehicle from opening the door
from the inside. If you have any
problems with the double locking
system, contact an authorized dealer.
System Activation
Proceed as follows:

1. Close both the windows and the
convertible top.

2. Place the ignition in the OFF position
and take the key fob with you.

3. Close both doors and trunk lid.

4. Insert the emergency key in the
driver's door, turn the emergency key to
the lock position (counter
clockwise/left), and return it to the
center position. Then turn it to the lock
position (counter clockwise/left) again
within three seconds.

5. The

indicator light illuminates for

about three seconds to indicate that the
system has been activated.

04030105-12D-002

Central/Power Door Lock Switch

27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The system can be activated by
pushing the lock button on the key fob
twice within three seconds.
With The Advanced Keyless
Function
: the system can be activated
by pushing the request switch on the
exterior door handle twice within three
seconds.
Note: The system cannot be activated
when any door is open.
System Deactivation
Unlock the driver's door or place the
ignition in the ON position. If the power
supply is interrupted (fuse blows or the
battery is disconnected), the system
can only be deactivated by unlocking a
door with the emergency key.

Lock/Unlock With
Advanced Keyless Entry
Function — If Equipped

The doors, trunk lid, and fuel filler door
can be locked/unlocked by pushing the
request switch on the exterior door
handle while the key fob is being
carried.

To Lock
To lock the doors, trunk lid, and fuel
filler door, push the button on the
exterior door handle; the hazard
warning lights will flash once.
A beep will sound once.
To Unlock
Driver's door button is located on the
exterior door handle.
To unlock the doors, trunk lid, and fuel
filler door, push the button on the
exterior door handle; the hazard
warning lights will flash twice.

To unlock both doors and fuel filler door,
push the button on the exterior door
handle twice within three seconds. Two
more beeps will sound.
Front Passenger Door Request
Switch:
To unlock both doors and fuel filler door,
push the buton on the exterior door
handle. A beep swill sound twice; the
hazard warning lights will flash twice.

Note:

Confirm that both doors, and fuel

filler door are securely locked.

For the trunk lid, move it without

pushing the electric trunk lid opener to
verify that the trunk lid has not been
left open.

Both doors and the fuel filler door

cannot be locked when any door is
open.

It may require a few seconds for the

doors to unlock after the request
switch on the exterior door handle is
pushed.

The key fob may not be able to be

detected by the vehicle keyless-go
system if it is located next to a mobile
phone, laptop or other electronic
device; these devices may block the
key fob’s wireless signal and prevent
the keyless-go system from starting
the vehicle.

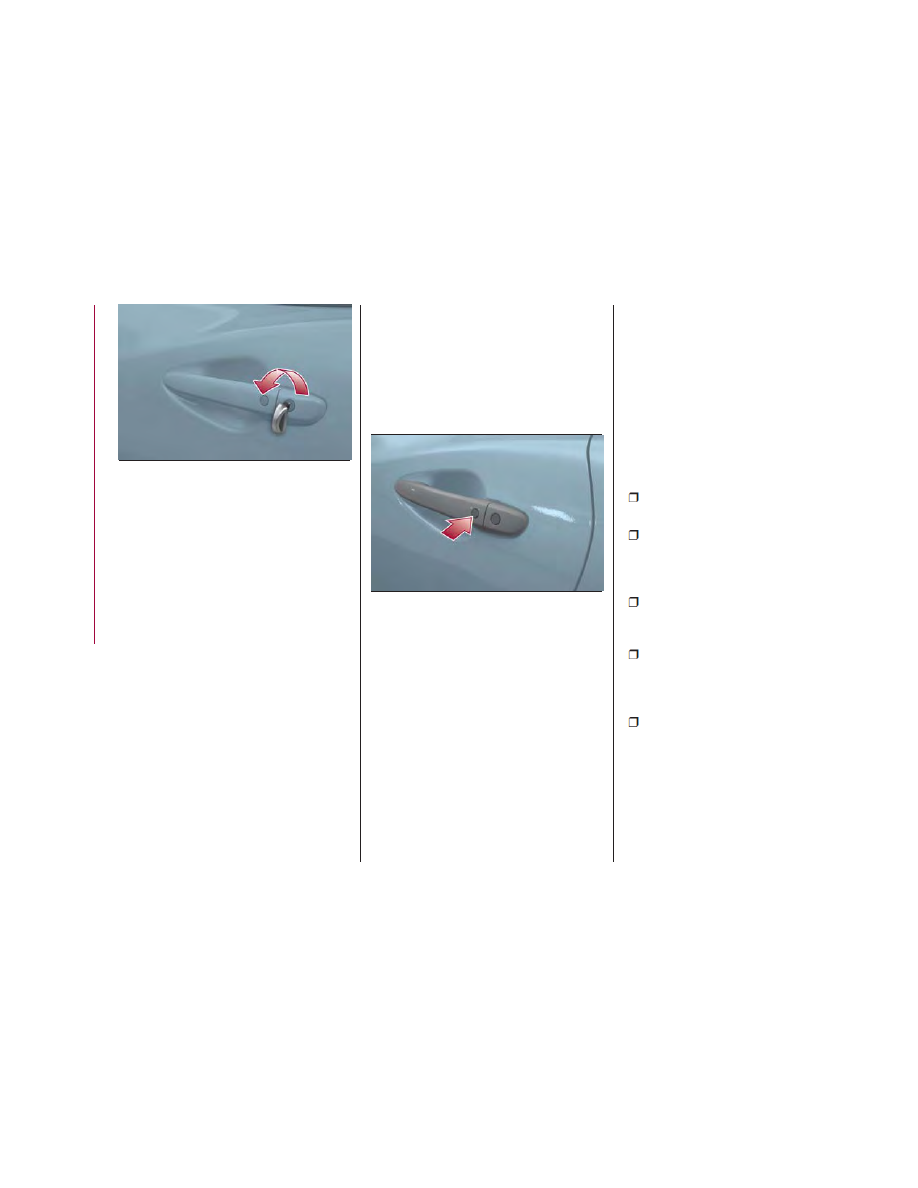

04030102-12A-001

Emergency Key Lock Procedure

04000098-121-555

Request Switch On Exterior Door

Handle

28

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A beep sound is heard for confirmation
when the doors, and fuel filler door are
locked/unlocked using the request
switch on the exterior door handle. If
you prefer, the beep sound can be
turned off.
The volume of the beep sound can also
be changed. Use the following
procedure to change the setting:

1. Place the ignition in the OFF position
and close both of the doors and the
trunk lid.

2. Open the driver's door.

3. Within 30 seconds of opening the
driver's door, push and hold the lock
button on the key fob for five seconds
or longer. The doors, and fuel filler door
will lock, an audible beep will activate at
the currently set volume (if the beep
sound is currently set to not activate, it
will not activate). The setting changes
each time the lock button on the key
fob is pushed and the beep will activate
at the set volume (if the beep sound
has been set to not activate, it will not
activate).

4. The setting change is completed by
doing any one of the following:

Place the ignition in the ACC or ON

position.

Closing the driver's door.

Opening the trunk lid.

Not operating the key fob for ten

seconds.

Pushing any button except the lock

button on the key fob.

Pushing a request switch on the

exterior door handle.

With Vehicle Security Alarm System
The hazard warning lights flash when
the security alarm system is armed or
disarmed. Refer to “Vehicle Security
Alarm System” in “Getting To Know
Your Vehicle” for further information.
The setting can be changed so that the
doors and the fuel filler door are locked
automatically without pushing the
button on the exterior door handle.
Refer to “Personalization Features” in
“Getting To Know Your Instrument
Panel” for further information.
Auto-Lock Function
A beep is heard when both doors are
closed while the key is carried. Both
doors, the trunk lid, and fuel door are
locked automatically after about three
seconds when the Advanced Keyless
Entry key fob is out of the operational
range.
The hazard warning lights will flash
once (even if the driver is in the
operational range, both doors, trunk lid,
and fuel filler door are locked
automatically after about 30 seconds).

If you are out of the operational range
before the doors and trunk lid are
closed or another key fob is left in the
vehicle, the auto-lock function will not
work.
Always make sure that both doors and
trunk lid are closed and locked before
leaving the vehicle. The auto-lock
function does not close the power
windows.
Auto Re-Lock Function
After unlocking with the button on the
exterior door handle, the doors and fuel
filler door will automatically lock if any of
the following operations are not
performed within about 60 seconds.
If your vehicle has a security alarm
system, the hazard warning lights will
flash for confirmation.
The time required for the doors to lock
automatically can be changed. Refer to
“Personalization Features” in “Getting
To Know Your Instrument Panel” for
further information.

Opening a door or the trunk lid.

Placing the ignition in any position

other than the OFF position.

29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Locking/Unlocking With A Key Fob
The doors, trunk lid, and fuel filler door
can be locked/unlocked by operating
the keyless entry system key fob. Refer
to “Keys” in “Getting To Know Your
Vehicle” for further information.

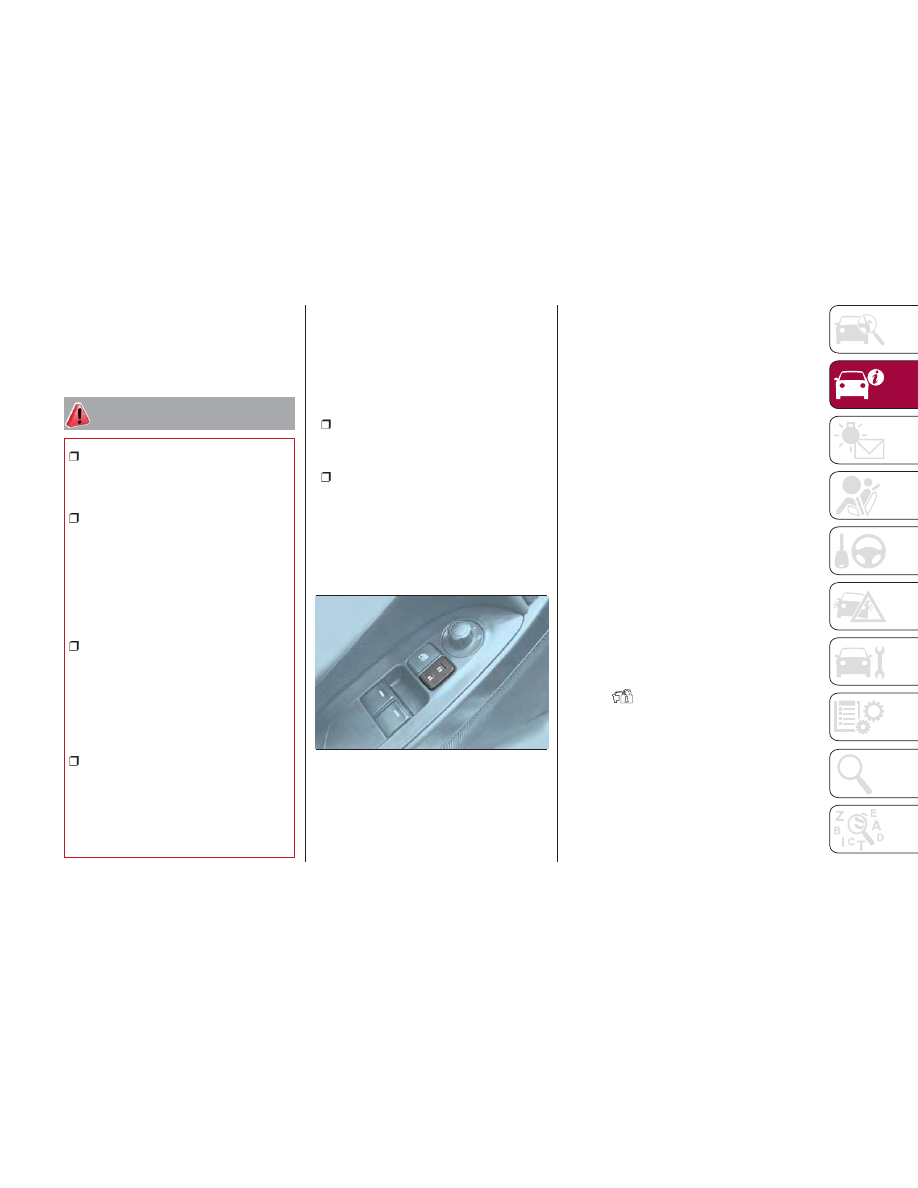

Locking/Unlocking With Door-Lock
Switch
Both doors and the fuel filler door lock
automatically when the lock side is
pushed. They unlock when the unlock
side is pushed.
To lock the doors and fuel filler door
from an open door, push the lock side
of the door lock switch and then close
the door.
Note: When locking the doors this
way, be careful not to leave the key fob
inside the vehicle.

30

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Auto Lock/Unlock Function — If Equipped

When the vehicle speed exceeds 12 MPH (20 km/h), the doors, and fuel filler door lock automatically.
When the ignition is placed in the OFF position, the doors and fuel filler door unlock automatically.
These functions can also be disabled so that they do not operate.
Auto Lock/Unlock Function Setting Change Using Door-Lock Switch (With Door-Lock Switch)
The doors and fuel filler door can be set to lock or unlock automatically by selecting any one of the functions from the following
table and using the door-lock switch on the interior door panel. There are only a total of six auto lock/unlock settings available
for automatic transmission vehicles, and three for instruction transmission vehicles. Be sure to push the unlock side of the driver's
door-lock switch the correct number of times according to the selected function number. If the switch is mistakenly pushed
seven times on an automatic transmission vehicle or four times on a instruction transmission, the procedure will be cancelled.
If this occurs, start the procedure from the beginning.

Function Number

Function (*)

1

The auto door-lock function is disabled.

2

The doors and the fuel filler door lock automatically when the vehicle speed is about

12 MPH (20 km/h) or more.

3

The doors and the fuel filler door lock automatically when the vehicle speed is about
12 MPH (20 km/h) or more. The doors, trunk lid, and fuel filler door unlock when the

ignition is cycled from the ON to OFF position.

4

Automatic Transmission Vehicles Only: when the ignition is placed in the ON position,

and the gear selector is shifted from park (P) to any other gear position, the doors,

and fuel filler door lock automatically.

5

Automatic Transmission Vehicles Only: when the ignition is placed in the ON position, and the

gear selector is shifted from PARK (P) to any other gear position, the doors and the fuel filler door

lock automatically. When the dear selector is shifted to PARK (P) while the ignition is placed in the

ON position, the doors and the fuel filler door unlock automatically.

6

Automatic Transmission Vehicles Only: the doors and the fuel filler door lock automatically

when the vehicle speed is about 12 MPH (20 km/h) or more. When the gear selector is shifted

to PARK (P) while the ignition is placed in the ON position, the doors and the fuel filler door

unlock automatically.

(*) For other settings for the auto door lock function contact an authorized dealer.
Note: Function number three is the factory setting for your vehicle.

31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Settings Changing
Settings can be changed using the following procedure:

1. Safely park the vehicle. Both doors must remain closed.

2. Place the ignition in the ON position.

3. Push and hold the lock side of the driver's door-lock switch within 20 seconds of placing the ignition in the ON position, and
make sure a beep is heard about eight seconds afterwards.

4. Refer to the auto lock/unlock function setting table. Determine the function number for the desired setting. Push the unlock
side of the driver's door-lock switch the same number of times as the selected function number (example: if you select function
2, push the unlock side of the switch only two times).

5. Three seconds after the function setting has been changed, a beep sound will beep in the amount of the selected function
number (example: Function number 3 = three beep sounds).

Automatic Transmission Vehicles
The doors cannot be locked or unlocked while the setting function is being performed.
The procedure can be cancelled by pushing the lock side of the door-lock switch.

Note:

The vehicle lock-out prevention feature prevents you from locking yourself out of the vehicle. Both doors, trunk lid, and the

fuel filler door will automatically unlock if they are locked using the power door locks with any door open. If both the doors are
closed even though the trunk lid is open, both the doors and the fuel filler door will lock.

Door Unlock (Control) System With Collision Detection — If Equipped: this system automatically unlocks the doors,

trunk lid, and the fuel filler door in the event the vehicle is involved in an accident to allow passengers to get out of the vehicle
immediately and prevent being trapped inside. While the ignition is placed in the ON position and in the event the vehicle
receives an impact strong enough to inflate the air bags, both the doors, the trunk lid, and fuel filler door are automatically
unlocked after about six seconds have elapsed from the time of the accident. The doors, trunk lid, and the fuel filler door may
not unlock depending on how an impact is applied, the force of the impact, and other conditions of the accident. If
door-related systems or the battery is malfunctioning, the doors, trunk lid, and the fuel filler door will not unlock.

When opening a door, the power windows open a little automatically. When closing the door, the power windows close

automatically. This is a function for improving the sealing of the window, and it does not mean there is a problem. If the vehicle
battery is disconnected for vehicle maintenance or other reasons, the power windows will not open or close automatically. If
the power windows do not open or close, the automatic open/close mechanism for the windows must be reset.

32

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SEATS

Instruction Adjustment

Forward / Rearward
To move the seat forward or rearward,
pull the adjustment bar. Release the bar
once the desired position is reached.
Using body pressure, move forward
and rearward on the seat to be sure
that the seat adjusters have latched.

Height
To adjust the height for front edge of
the seat bottom, rotate the dial to the
desired position.
Seat Recline
To recline the seatback, lift up the
recline lever and lean back until the
desired position has been reached,

then release the lever. Make sure the
lever returns to its original position and
the seatback is locked in place by
attempting to push it forward and
rearward.

Warning!

Adjusting a seat while driving may be

dangerous. Moving a seat while driving
could result in loss of control which could
cause a collision and serious injury or
death.

Seats should be adjusted before

fastening the seat belts and while the
vehicle is parked. Serious injury or death
could result from a poorly adjusted seat
belt.

Do not ride with the seatback reclined

so that the shoulder belt is no longer
resting against your chest. In a collision
you could slide under the seat belt, which
could result in serious injury or death.

Heated Seats

On some models, the front driver and
passenger seats may be equipped with
heaters in both the seat cushions and
seatbacks. The controls for the front
heated seats are located on the center
instrument panel below the climate
controls.
The heated seats have three settings:
High, Medium, and Low. Push the
switch once to turn the heated seats on

High, twice for Medium, and three times
for Low. Pushing the switch a fourth
time will turn the heated seat off.

Note:

If the ignition is cycled OFF while

the seat warmer is operating (High,
Mid or Low), and then cycled ON
again, the seat warmer will
automatically operate at the
temperature set before the ignition was
cycled OFF.

Use the seat warmer when the

engine is running. Leaving the seat
warmer on for long periods with the
engine not running could discharge the
battery.

The temperature of the seat warmer

cannot be adjusted beyond High,
Medium and Low.

Once a heat setting is selected,

heat will be felt within two to five
minutes.

03010202-12A-003AB

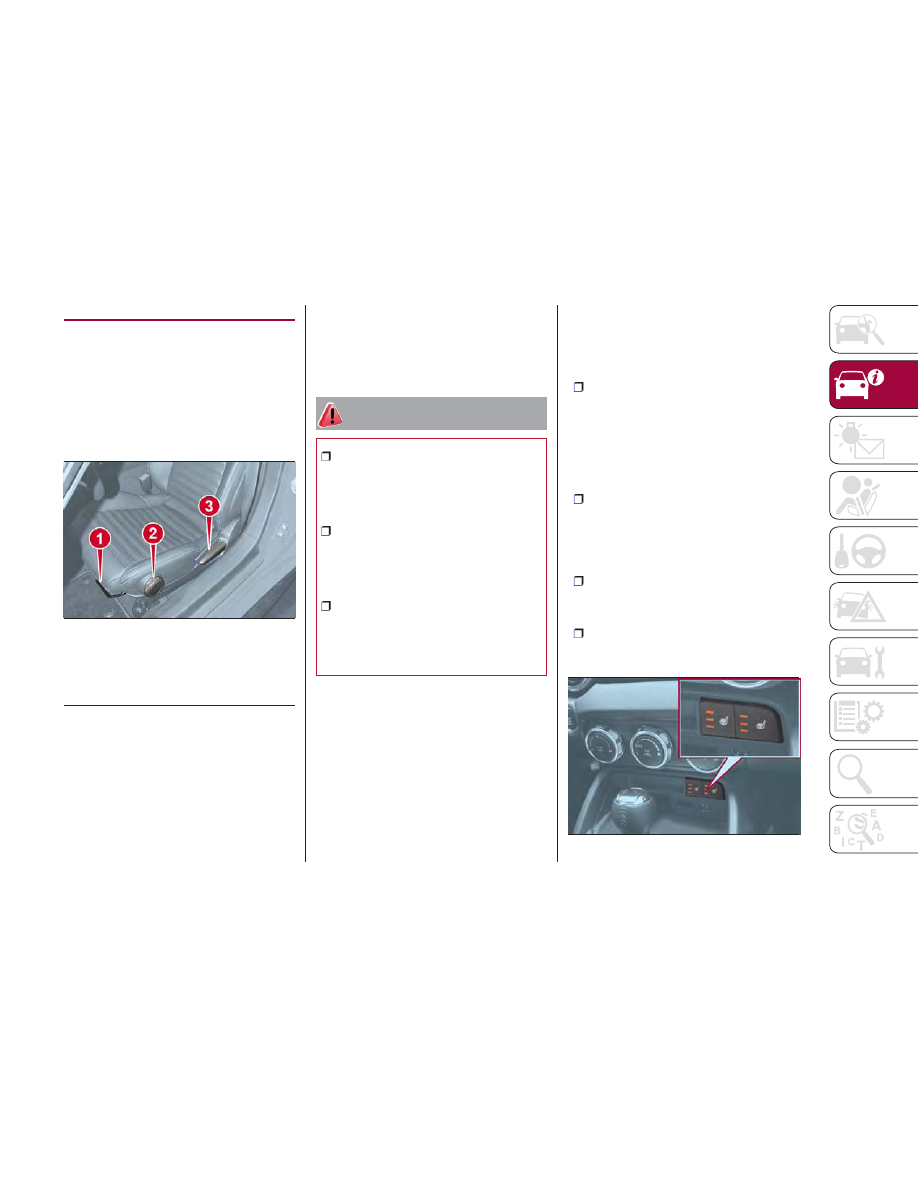

Instruction Seat Adjustment

1 — Adjustment Bar
2 — Height Dial
3 — Recline Lever

03010203-L12-002

Heated Seat Switches

33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Persons who are unable to feel pain to

the skin because of advanced age, chronic
illness, diabetes, spinal cord injury,
medication, alcohol use, exhaustion or
other physical condition must exercise
care when using the seat heater. It may
cause burns even at low temperatures,
especially if used for long periods of time.

Do not place anything on the seat or

seatback that insulates against heat, such
as a blanket or cushion. This may cause
the seat heater to overheat. Sitting in a
seat that has been overheated could
cause serious burns due to the increased
surface temperature of the seat.

Caution!

Do not use organic solvents to clean the
seat. It may damage the seat surface and
the heater.

NON-ADJUSTABLE
HEAD RESTRAINTS

The non-adjustable head restraints are
form fitted into the upper structure of
the seatback, and are designed to
reduce the risk of injury by restricting
head movement in the event of a rear
impact. The seatback should be
properly adjusted to an upright position
where the head restraint is positioned
as close as possible to the back of the
occupant’s head.

Warning!

Be certain that the seatback is locked
securely into position. Otherwise, the seat
will not provide the proper stability for
passengers. An improperly latched
seatback could cause serious injury.

Driver And Passenger
Head Restraints

Your vehicle is equipped with
non-adjustable head restraints on the
driver's and passenger's seatbacks.
The non-adjustable head restraints
consist of a trimmed foam covering
over the upper structure of the
seatbacks and are intended to help
protect occupants from neck injury.
Adjust the seatbacks to their upright,
on-road positions so that the head
restraint is positioned as close as
possible to the back of the occupant’s
head.

Warning!

All occupants, including the driver,

should not operate a vehicle or sit in a
vehicle’s seat until the head restraints are
placed in their proper positions in order to
minimize the risk of neck injury in the event
of a crash.

Be certain that the seatback is securely

locked into position. If the seatback is not
securely locked into position the seat will
not provide the proper stability for child
seats and/or passengers. An improperly
latched seat could cause serious injury.

34

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

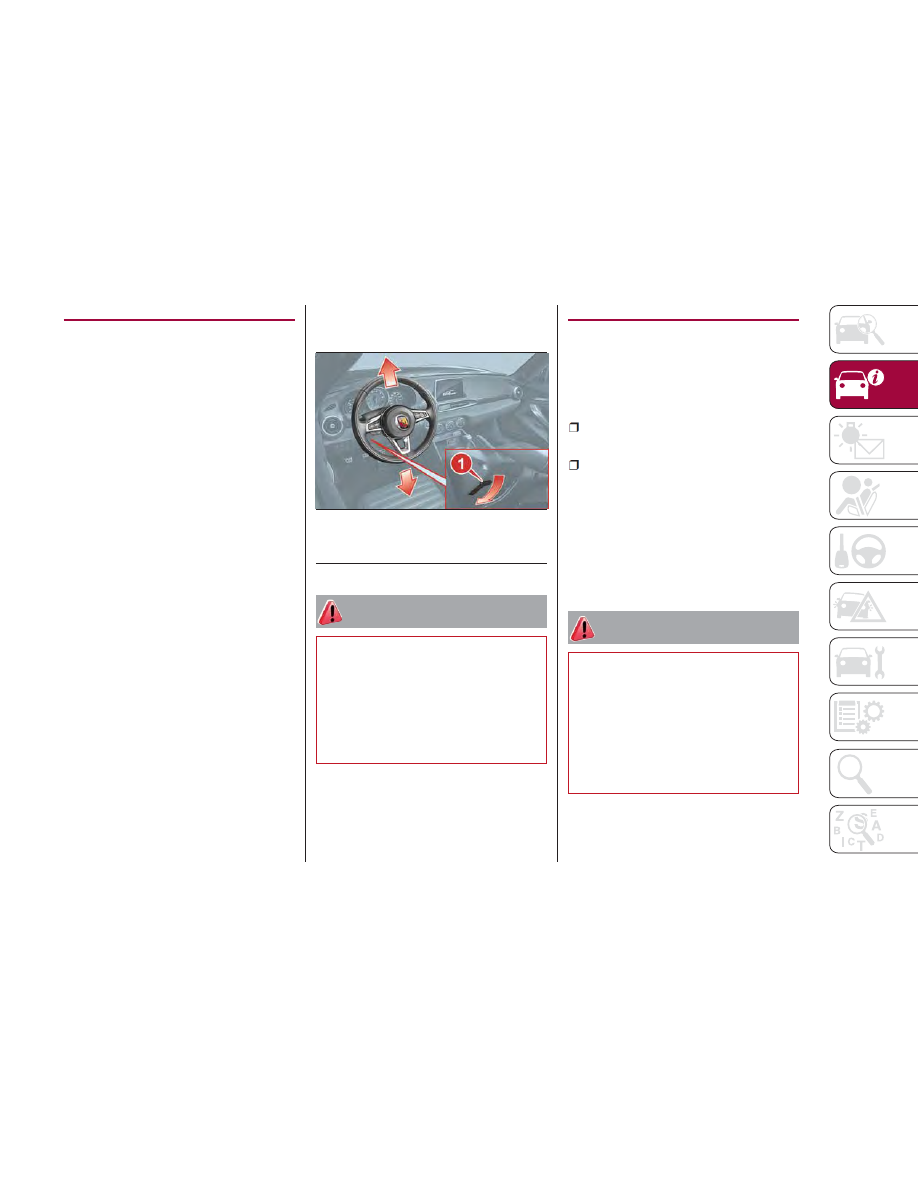

STEERING WHEEL

Steering Wheel
Adjustment

To change the angle of the steering
wheel:

1. With the gear selector in the PARK
position, pull the lock release lever,
located under the steering column,
downward.

2. Tilt the steering wheel to the desired
position.

3. Push the lock release lever upward
to lock the steering column.

4. Attempt to push the steering wheel
upward and downward to ensure it is
locked before driving.

Warning!

Do not adjust the steering column while
driving. Adjusting the steering column while
driving or driving with the steering column
unlocked could cause the driver to lose
control of the vehicle. Be sure the steering
column is locked before driving your
vehicle. Failure to follow this warning may
result in serious injury or death.

MIRRORS

Outside Mirrors

Be sure that all inside and outside
mirrors are adjusted to the desired
position prior to driving the vehicle.
Mirror Types:

Flat Type (Driver Side): flat surface

mirror.

Convex Type (Passenger Side): this

mirror has a slight curve.

Note: The passenger side convex
outside mirror will give a much wider
view toward the rear of the vehicle, and
especially of the adjacent lane.
The perceived distance of objects in the
outer and inner regions of the wide
angle mirror is different.

Warning!

Vehicles and other objects seen in the
passenger side convex mirror will look
smaller and farther away than they really
are. Relying too much on your passenger
side mirror could cause you to collide with
another vehicle or other object. Use your
inside mirror when judging the size or
distance of a vehicle seen in the passenger
side mirror.

04050101-12A-001AB1

Instruction Tilt Adjustment

1 — Lock Release Lever

35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

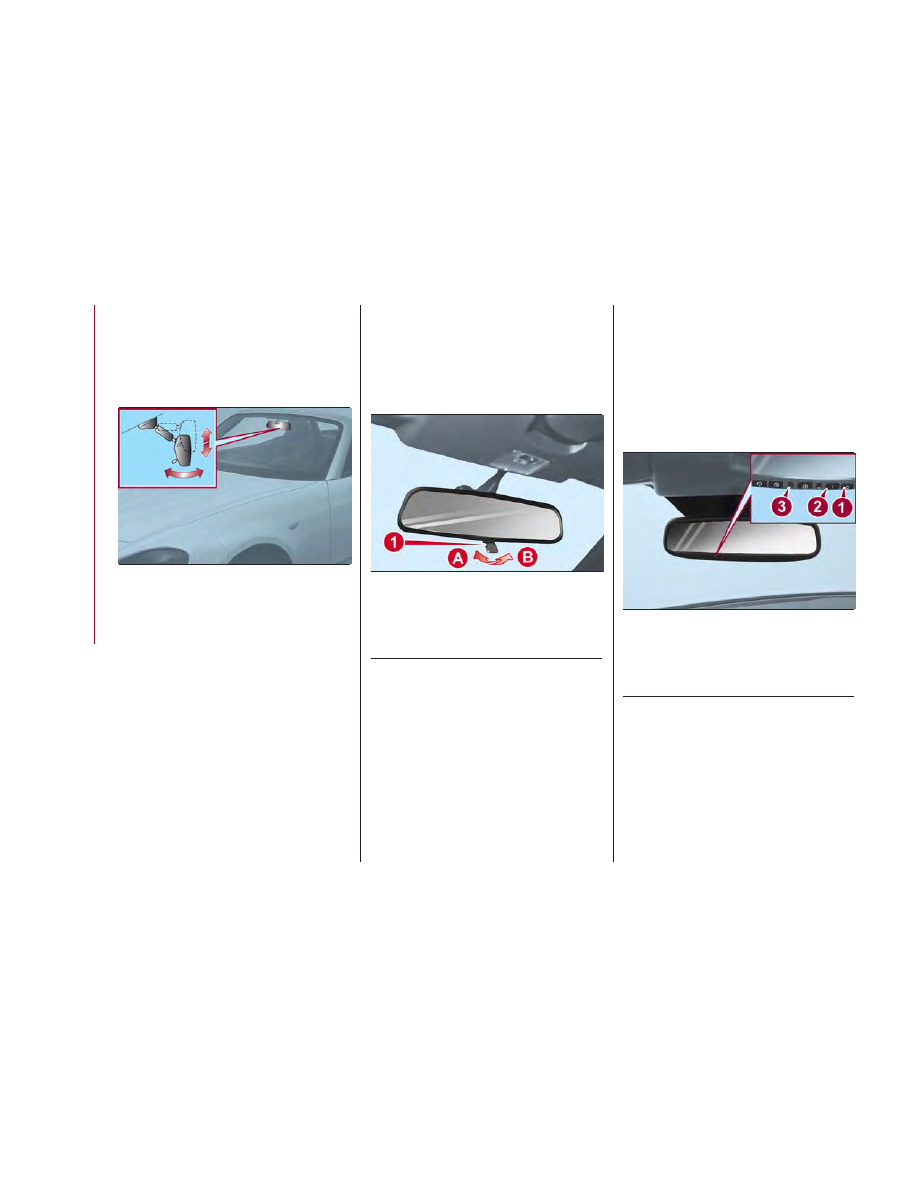

Inside Day / Night Mirror

Rear View Mirror Adjustment
Before driving, adjust the rear view
mirror to center on the view through the
rear window.

Note: Before adjusting the instruction
mirror, place the mirror in the “day
driving position” (see below).

Reducing Glare From Headlights

1. Push the lever forward for day
driving (A position).

2. Pull the lever rearward to reduce
glare of headlights from vehicles at the
rear (B position).

Automatic Dimming
Mirror — If Equipped

The automatic dimming mirror
automatically reduces glare of
headlights from vehicles at the rear
when the ignition is cycled ON.
Push the off button ( ) to cancel the
automatic dimming function. The
indicator light will turn off.

04060102-ADJ-001

Instruction Mirror Adjustment

04060102-MAN-002AB

Mirror Adjustment Lever

1 — Mirror Adjustment Lever
A — Day Driving Position
B — Reduced Glare Position

04060102-36E-666

Automatic Dimming Mirror Buttons

1 — Off
2 — On
3 — Light Sensor

36

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Caution!

To avoid damage to the mirror during
cleaning, never spray any cleaning solution
directly onto the mirror. Apply the solution
onto a clean cloth and wipe the mirror
clean.

Push the off button ( ) to cancel the
automatic dimming function. The
indicator light will turn off.
To reactivate the automatic dimming
function, push the on button ( ). The
indicator light will illuminate.

Note:

Do not use glass cleaner or

suspend objects on or around the light
sensor. Otherwise, light sensor
sensitivity will be affected and may not
operate normally.

The automatic dimming function is

canceled when the ignition is cycled
ON and the gear selector is in
REVERSE.

Power Mirrors

The ignition must be in the ACC or ON
position to adjust the outside power
mirrors.
Rotate the mirror switch to the left ( L )
or right ( R ) to select which mirror to
adjust.

Push the mirror control switch in the
direction of the desired position.

After adjusting the mirror, lock the
control by rotating the switch to the
center position to prevent accidental
movements.

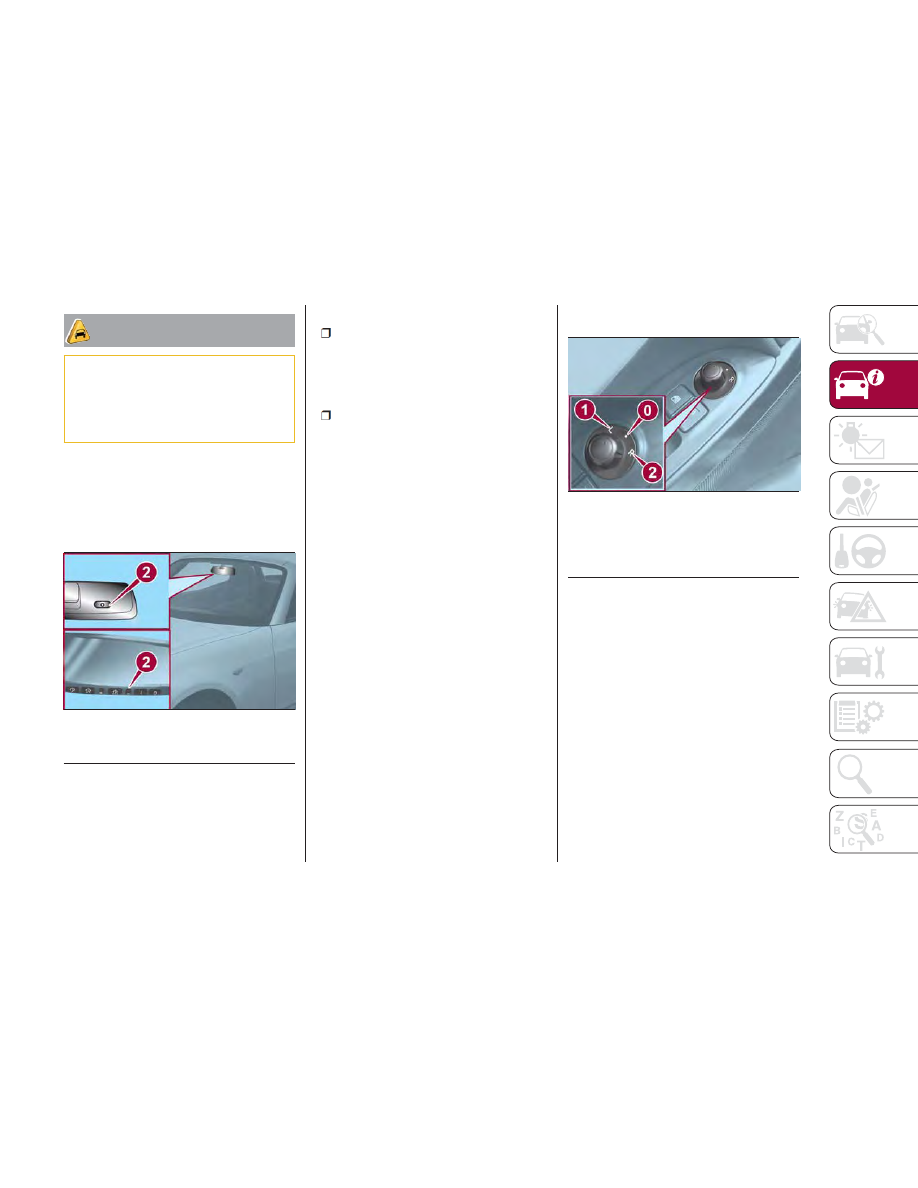

04060102-121-666

Light/Rain Sensor

2 — Light Sensor

04060101-L12-001

Power Mirror Switch

0 — Center Position
1 — Left Position
2 — Right Position

37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

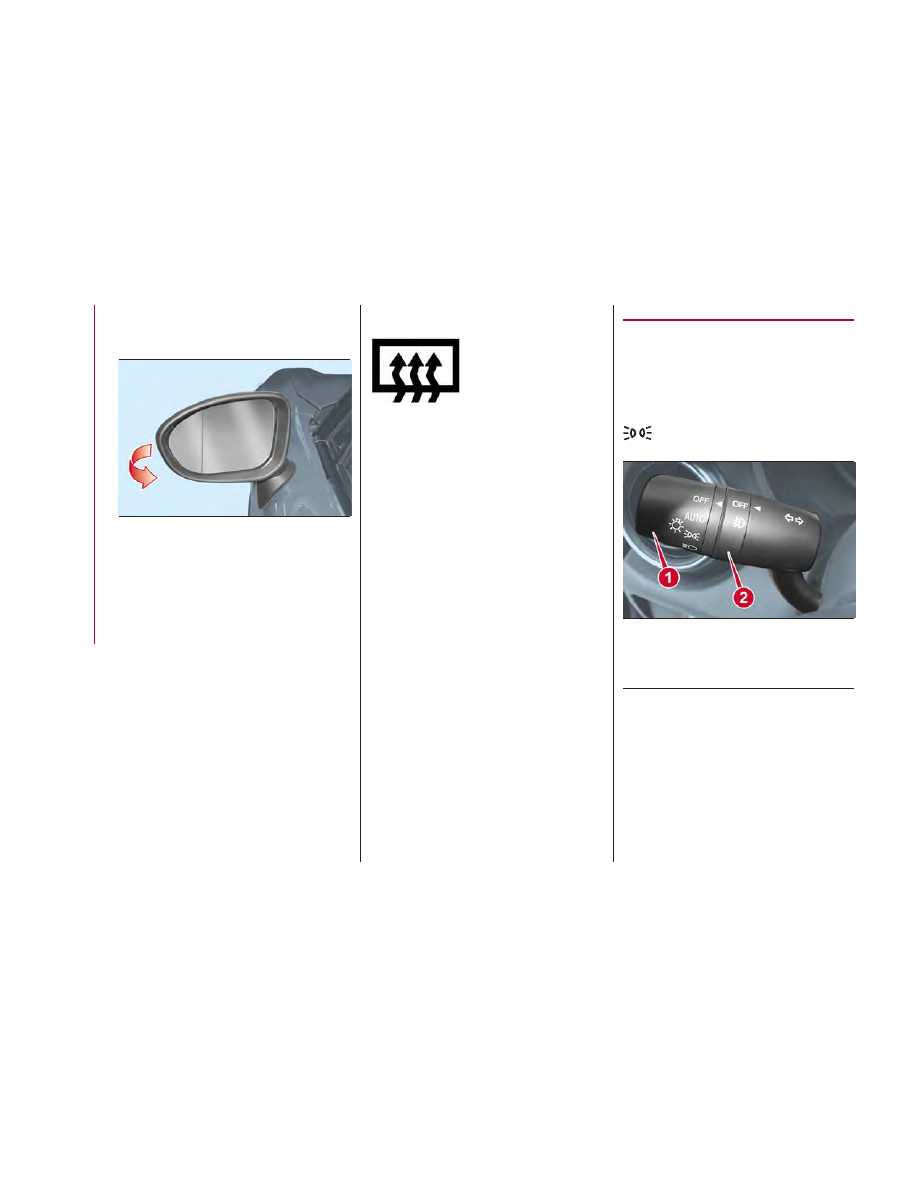

Folding Mirrors

Instructionly fold the outside mirror
rearward until it is flush with the vehicle.

Your vehicle may be equipped with a
driver side automatic-dimming mirror.
The automatic-dimming door mirror is
linked with the automatic-dimming
rearview mirror inside the vehicle to
automatically reduce headlight glare
from vehicles at the rear. Refer to
“Automatic Dimming Mirror” in this
section for further information.
Note: The passenger door mirror does
not have the automatic-dimming
feature.

Heated Mirrors — If
Equipped

These mirrors are
heated to melt frost or
ice. This feature will be
activated whenever
you push the Rear

Window Defrost button. Refer to
“Climate Control System” for further
information.

EXTERIOR LIGHTS

Headlights

Rotate the headlight switch to
activate/deactivate the headlights, other
exterior lights and dashboard
illumination.
When the lights are turned on, the

indicator in the instrument cluster

illuminates.

Note: To prevent discharge of the
battery, do not leave the lights on while
the engine is OFF.

04060101-12R-001AB

Outside Folding Mirror

05030101-132-001AB

Headlight Switch

1 — Headlight Switch
2 — Fog Light Switch

38

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Headlight Operation

Without Auto-Light Control

Switch Position

OFF

Daytime Running Lights

High Beams

Ignition Position

ON

ACC Or OFF

ON

ACC Or OFF

ON

ACC Or OFF

Headlights

Off

Off

Off

Off

On

Off

Daytime Running Lights

On

Off

Off

Off

Off

Off

Tail Lights / Position Lights /

License Plate Lights /

Instrument Panel

Illumination

Off

Off

On

On

On

On

(*)

(*) If the driver's door is opened, or 30 seconds have elapsed with the lights turned on, the lights turn off.

With Auto-Light Control

Switch Position

OFF

AUTO

Daytime Running

Lights

High Beams

Ignition Position

ON

ACC Or

OFF

ON

ACC Or

OFF

ON

ACC Or

OFF

ON

ACC Or

OFF

Headlights

Off

Off

Auto

(*)

Off

Off

Off

On

Off

Daytime Running Lights

On

Off

Auto

(*)

Off

Off

Off

Off

Off

Tail Lights / Position Lights /

License Plate Lights /

Instrument Panel Illumination

Off

Off

Auto

On

(**) /

Off (***)

On

On

On

On

(****)

(*) The headlights and other light settings adjust automatically depending on the surrounding brightness detected by the sensor.
(**) While the lights are turned on, they will remain on even if the ignition is cycled to a position other than ON. If the driver’s door is opened, or 30 seconds have

elapsed with the lights turned on, the lights turn off.

(***) When the ignition is cycled to a position other than ON, the lights will not turn on even if the headlight switch is turned to AUTO.
(****) If the driver’s door is opened, or 30 seconds have elapsed with the lights turned on, the lights turn off.

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Daytime Running Lights
(DRL)

The daytime running lights turn on
automatically when the vehicle starts
moving.
They turn off when the parking brake is
engaged or the gear selector is shifted
to the PARK position (if equipped with
automatic transmission).
Note: In some markets, the daytime
running lights can be deactivated. Refer
to “Settings” in “Multimedia” in your
User Guide for more information.

High Beams

The headlights can be switched
between high and low beams by
pushing the headlight switch lever
forward for high beams, and pulling the
lever rearward to return to low beams.
When the headlight high beams are on,
the

high beam indicator is

illuminated in the instrument cluster.

Flash To Pass

You can signal another vehicle with your
headlights by partially pulling the
headlight lever toward the steering
wheel. This will cause the high beam
headlights to turn on until the lever is
released.
The

high beam indicator in the

instrument cluster illuminates while the
high beams are active.

Automatic Lighting

When the headlight switch is in the
AUTO position and the ignition is cycled
ON, the light sensor will detect the
surrounding light levels and
automatically turns the headlights, other
exterior lights and dashboard
illumination on or off.
Note: Do not shade the light sensor by
placing a sticker or a label on the
windshield. Otherwise the light sensor
will not operate correctly.

The light sensor also works as a rain
sensor for the auto-wiper control. Keep
hands and scrapers clear of the
windshield when the wiper lever is in
the AUTO position and the ignition is
cycled ON, as fingers could be pinched
or the wipers and wiper blades
damaged when the wipers activate
automatically. If you are going to clean

the windshield, be sure the wipers are
turned off completely when the engine
is running.

Note:

The headlights, other exterior lights

and dashboard lights may not turn off
immediately even if the surrounding
area becomes well-lit because the light
sensor determines that it is night time if
the surrounding area is continuously
dark for several minutes such as inside
long tunnels, traffic jams inside tunnels,
or in indoor parking lots. In this case,
the lights turn off if the light switch is
turned to the OFF position.

When the headlight switch is in the

AUTO position and the ignition is
cycled to ACC or OFF, the headlights,
other exterior lights and dashboard
illumination will turn off.

The dashboard lights can be

adjusted by rotating the knob in the
instrument cluster. The day/night mode
can be changed by rotating the knob
until a beep sound is heard.

The sensitivity of the automatic

lights may be changed by an
authorized dealer.

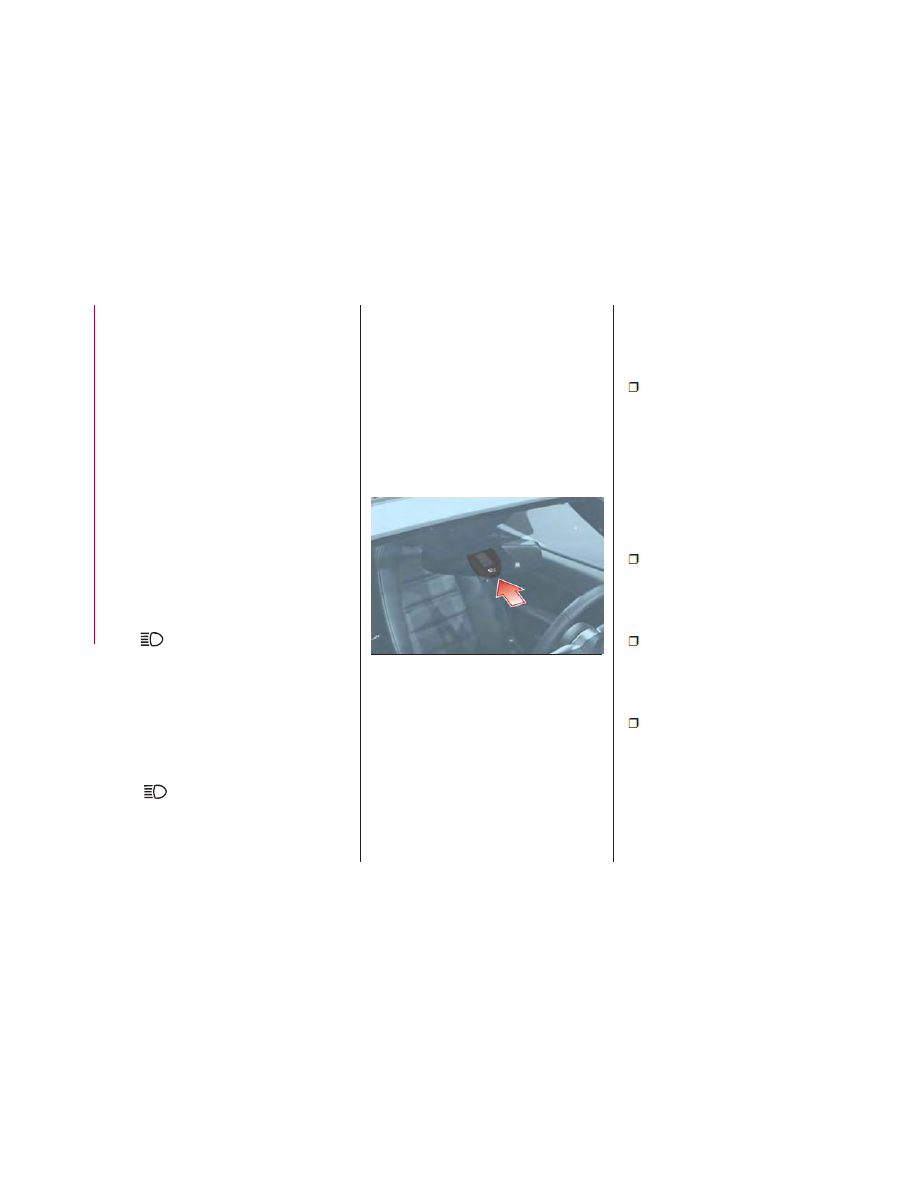

05030101-12A-003

Light Sensor

40

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..      1      2      3      ..
