Cycle the ignition off, and then restart

the engine. If the engine does not start
after three or more tries, contact an
Authorized Dealership.

Note:

If the

warning light flashes

continuously while you are driving, do
not turn the engine OFF. Contact an
Authorized Dealership and have it
checked. If the engine is shut off while
the

warning light is flashing, you

will not be able to restart it.

Because the electronic codes are

reset when the immobilizer system is
repaired, the keys are needed. Make
sure to bring all the key fobs to an
Authorized Dealership so that they can
be programmed.

Vehicle Security Alarm
System — If Equipped

If the Vehicle Security Alarm System
detects an inappropriate entry into the
vehicle or the intrusion sensor detects
movement in the vehicle which could
result in the vehicle or its contents
being stolen, the alarm alerts the
surrounding area of an abnormality by
sounding the siren/horn and flashing
the hazard warning lights.
The system will not function unless it's
properly armed. So when you leave the
vehicle, follow the arming procedure
correctly.

Siren/Horn Triggering Conditions
The siren/horn sounds intermittently
and the hazard warning lights flash for
about 30 seconds when the system is
triggered by any one of the following:

Unlocking a door with an inside

door-lock knob.

Forcing open a door, the engine

compartment or the trunk lid.

Opening the hood by operating the

hood release handle.

Placing the ignition in the ON position

without starting the engine.

With the intrusion sensor: the

intrusion sensor detects a movement in
the vehicle.
The system will be triggered again (up
to 10 times) if one of the above
conditions remains.
The trunk lid will not open when the
Vehicle Security Alarm is activated.
If the battery becomes drained while
the Vehicle Security Alarm is armed, the
siren will activate and the hazard
warning lights will flash during the
battery charging or replacement
process.

How To Arm The System

Close the windows and the

convertible top securely.

Place the ignition in the OFF position.

Make sure the engine compartment,

convertible top, the doors, and the
trunk lid are closed.

Push the lock button on the key fob

or lock the driver's door from the
outside with the emergency key. The
hazard warning lights will flash once.
With the Advanced Keyless Entry
function: push a request switch. The

warning light in the instrument

panel flashes twice per second for
20 seconds. After 20 seconds the
system is fully armed.
The Vehicle Security Alarm System can
also be armed by activating the auto
re-lock function with all the doors, the
trunk lid and the engine compartment
closed.
The system will disarm if one of the
following operations takes place within
20 seconds after pushing the lock
button: To rearm the system, preform
the arming procedure again.

1. Unlocking any door

2. Opening any door

3. Opening the engine compartment

25

4. Placing the ignition in the ON
position
The hazard warning lights will flash
once to indicate that the Vehicle
Security Alarm System is armed when
the doors are locked by pushing the
lock button on the key fob, or using the
emergency key.

Note:

If any door or trunk lid remains

closed for 30 seconds, the doors, and
trunk lid automatically re-lock and the
Vehicle Security Alarm System arms
even if a window open or the
convertible top is left down.

To reactivate the intrusion sensor,

turn off the armed Vehicle Security
Alarm System and then rearm it.

The intrusion sensor is operational

when the Vehicle Security Alarm
System is armed. To cancel the
intrusion sensor, push the intrusion
sensor cancel button each time the
Vehicle Security Alarm System is
armed.

To Turn Off An Armed System
An armed system can be turned off
using any one of the following methods:

Pushing the unlock button on the key

fob.

Starting the engine with the keyless

ignition START/STOP button.

With the Advanced Keyless Entry

function: pushing a request switch on
the exterior door handles.

Note: When the doors are unlocked by
pushing the unlock

button on the key

fob while the Vehicle Security Alarm
System is turned off, the hazard
warning lights will flash twice to indicate
that the system is turned off.

To Stop The Alarm
A triggered alarm can be turned off
using any one of the following methods:

Pushing the unlock

button on the

key fob

Starting the engine with the keyless

ignition START/STOP button

With the Advanced Keyless Entry

function: pushing a request switch on
the exterior door handles. Pushing the
electric trunk lid opener while the key
fob is being carried.

With the Advanced Keyless Entry

function: pushing a request switch on
the exterior door handles or the electric
trunk release while the key fob is being
carried.
The hazard warning lights will flash
twice.

DOORS

Lock / Unlock With
Emergency Key

Both doors, trunk lid, and fuel door lock
automatically when the driver's door is
locked using the emergency key.

Lock With Emergency Key — Insert

key into driver’s door and turn to the left
(toward front of car).

Unlock With Emergency Key —

Insert key into driver’s door and turn to
the right (toward back of car).
They both unlock when the driver's
door is unlocked using the emergency
key.
Turn the emergency key toward the
front to lock, toward the back to unlock.

Caution!

An unlocked vehicle is an invitation for
thieves. Always remove key fob from the
vehicle and lock all doors when leaving the
vehicle unattended.

26

GETTING

TO

KNOW

YOUR

VEHICLE

Instruction Lock/Unlock
Knob

Operation From Inside
To lock any door from the inside, push
the door-lock knob. To unlock, pull it
outward. This does not operate the
other door locks.

Note: The red indication can be seen
when the door-lock knob is unlocked.

Operation From Outside
To lock the passenger door with the
door-lock knob from the outside, push
the door-lock knob to the lock position
and close the door (holding the door

handle in the open position is not
required).
Note: When locking the door this way,
be careful not to leave the key fob
inside the vehicle. The driver's door
lock knob cannot be used while the
driver's door is open.

Warning!

For personal security and safety in the

event of a collision, lock the vehicle doors
before you drive as well as when you park
and leave the vehicle.

When leaving the vehicle, always

remove the key fob from the vehicle and
lock your vehicle. If equipped with
Advanced Keyless Entry , always make
sure the keyless ignition is in “OFF”
position, remove the key fob from the
vehicle and lock the vehicle. Unsupervised
use of vehicle equipment may cause
severe personal injuries or death.

Never leave children alone in a vehicle,

or with access to an unlocked vehicle.
Allowing children to be in a vehicle
unattended is dangerous for a number of
reasons. A child or others could be
seriously or fatally injured. Children should
be warned not to touch the parking brake,
brake pedal or the gear selector.

Do not leave the key fob in or near the

vehicle, or in a location accessible to
children, and do not leave the ignition of a
vehicle equipped with Advanced Keyless
Entry in the ACC or ON/RUN positions. A
child could operate power windows, other
controls, or move the vehicle.

Central Lock / Unlock

Both doors, trunk lid, and fuel door lock
automatically when the lock rocker
switch is pushed with both doors
closed.
Note: The doors, trunk lid, and the fuel
filler door cannot be locked while any
other door is open.

Both unlock when the unlock rocker
switch is pushed.
Note: The doors, trunk lid, and the fuel
filler door cannot be locked while any
other door is open.

04030107-L21-001

Inside Door-Lock Knob

1 — Door Knob Lock Position (Red
Indicator not seen when locked)
2 — Door Knob Unlock Position (Red
Indicator seen when unlocked)

04030105-12D-002

Central/Power Door Lock Switch

27

Double Locking System
— If Equipped

The double locking system is designed
to prevent someone who has broken
into your vehicle from opening the door
from the inside. If you have any
problems with the double locking
system, contact an Authorized
Dealership.
System Activation
Proceed as follows:

1. Close both the windows and the
convertible top.

2. Place the ignition in the OFF position
and take the key fob with you.

3. Close both doors and trunk lid.

4. Insert the emergency key in the
driver's door, turn the emergency key to
the lock position (counter
clockwise/left), and return it to the
center position. Then turn it to the lock
position (counter clockwise/left) again
within three seconds.

5. The

indicator light illuminates for

about three seconds to indicate that the
system has been activated.

The system can be activated by
pushing the lock button on the key fob
twice within three seconds.
With the advanced keyless function:
the system can be activated by pushing
the request switch on the exterior door
handle twice within three seconds.
Note: The system cannot be activated
when any door is open.

System Deactivation
Unlock the driver's door or place the
ignition in the ON position. If the power
supply is interrupted (fuse blows or the
battery is disconnected), the system
can only be deactivated by unlocking a
door with the emergency key.

Lock/Unlock With
Advanced Keyless Entry
Function — If Equipped

Both doors, trunk lid, and the fuel filler
door can be locked/unlocked by
pushing the request switch on the
exterior door handle while the key fob is
being carried.

To Lock
To lock the doors, trunk lid, and the fuel
filler door, push the request switch on
the exterior door handle and the hazard
warning lights will flash once.
A beep sound will be heard once.

04030102-12A-001

Emergency Key Lock Procedure

04000098-121-555

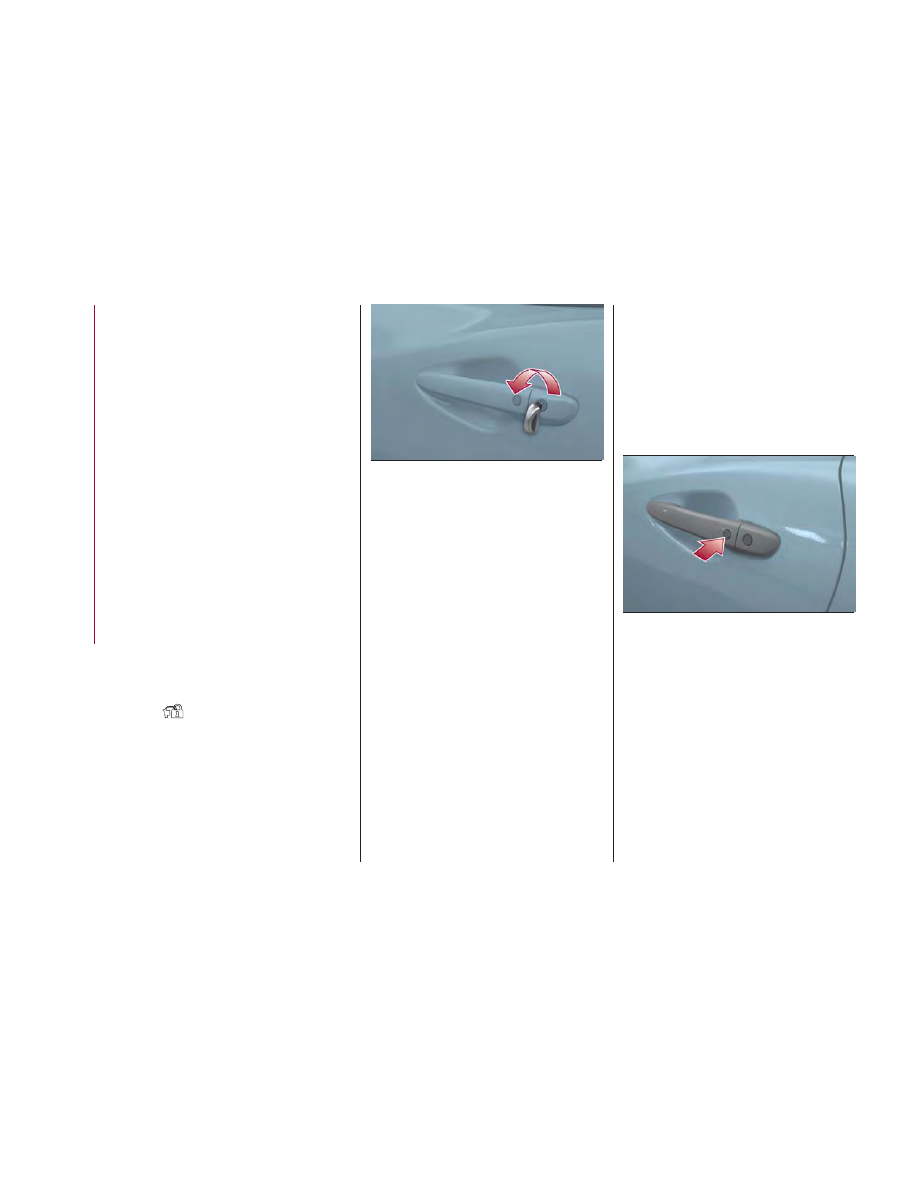

Request Switch On Exterior Door

Handle

28

GETTING

TO

KNOW

YOUR

VEHICLE

To Unlock
Driver's door request switch located on
the exterior door handle.
To unlock the doors, trunk lid, and the
fuel filler door, push the request switch
on the exterior door handle and the
hazard warning lights will flash twice.
To unlock both doors and the fuel filler
door, push the request switch on the
exterior door handle again within three
seconds and two more beep sounds
will be heard.
Front Passenger Door Request
Switch:
To unlock both doors and the fuel filler
door, push the request switch on the
exterior door handle. A beep sound will
be heard twice and the hazard warning
lights will flash twice.

Note:

Confirm that both doors, and the

fuel filler door are securely locked.

Confirm that both doors, and the

fuel filler door are securely locked. For
the trunk lid, move it without pushing
the electric trunk lid opener to verify
that the trunk lid has not been left
open.

Both doors and the fuel filler door

cannot be locked when any door is
open.

It may require a few seconds for the

doors to unlock after the request
switch on the exterior door handle is
pushed.

A beep sound is heard for confirmation
when the doors, and fuel filler door are
locked/unlocked using the request
switch on the exterior door handle. If
you prefer, the beep sound can be
turned off.
The volume of the beep sound can also
be changed. Use the following
procedure to change the setting:

1. Place the ignition in the OFF position
and close both of the doors and the
trunk lid.

2. Open the driver's door.

3. Within 30 seconds of opening the
driver's door, push and hold the lock

button on the key fob for five

seconds or longer. The doors, and fuel
filler door will lock, an audible beep will
activate at the currently set volume (if
the beep sound is currently set to not
activate, it will not activate). The setting
changes each time the lock

button

on the key fob is pushed and the beep
sound activates at the set volume (if the
beep sound has been set to not
activate, it will not activate).

4. The setting change is completed by
doing any one of the following:

Place the ignition in the ACC or ON

position.

Closing the driver's door.

Opening the trunk lid.

Not operating the key fob for

10 seconds.

Pushing any button except the lock

button on the key fob.

pushing a request switch on the

exterior door handle.
With Vehicle Security Alarm System
The hazard warning lights flash when
the Vehicle Security Alarm System is
armed or disarmed (refer to “Vehicle
Security Alarm System” found in
“Getting To Know Your Vehicle”).
The setting can be changed so that the
doors and the fuel filler door are locked
automatically without pushing the
request switch on the exterior door
handle, (refer to “Personalization
Features” paragraph in “Knowing The
Instrument Panel” chapter).

29

Auto-Lock Function
A beep sound is heard when both
doors are closed while the key is being
carried. Both doors, the trunk lid, and
fuel door are locked automatically after
about three seconds when the
Advanced Keyless Entry key fob is out
of the operational range.
The hazard warning lights will flash
once (even if the driver is in the
operational range, both doors, trunk lid,
and the fuel filler door are locked
automatically after about 30 seconds).
If you are out of the operational range
before the doors and the trunk lid are
completely closed or another key fob is
left in the vehicle, the auto-lock function
will not work.
Always make sure that both doors and
the trunk lid are closed and locked
before leaving the vehicle. The
auto-lock function does not close the
power windows.

Auto Re-Lock Function
After unlocking with the request switch
on the exterior door handle, both doors,
and the fuel filler door will automatically
lock if any of the following operations
are not performed within about
60 seconds.
If your vehicle has a Vehicle Security
Alarm System, the hazard warning
lights will flash for confirmation.
The time required for the doors to lock
automatically can be changed (refer to
“Personalization Features” paragraph in
“Knowing the Instrument Panel”
chapter).

Opening a door or the trunk lid.

Placing the ignition in any position

other than the OFF position.

Locking/Unlocking With A Key Fob
Both doors, trunk lid, and the fuel filler
door can be locked/unlocked by
operating the keyless entry system key
fob: refer to “Keyless Entry System” in
“Keys” paragraph.
Locking/Unlocking With Door-Lock
Switch
Both doors and the fuel filler door lock
automatically when the lock side is
pushed. They unlock when the unlock
side is pushed.
To lock both the doors and the fuel filler
door from an open door, push the lock
side of the door lock switch and then
close the door.
Note: When locking the doors this
way, be careful not to leave the key fob
inside the vehicle.

30

GETTING

TO

KNOW

YOUR

VEHICLE

Auto Lock / Unlock Function — If Equipped

When the vehicle speed exceeds 12 MPH (20 km/h), both doors, and fuel filler door lock automatically.
When the ignition is placed in the OFF position, both doors, and fuel filler door unlock automatically.
These functions can also be disabled so that they do not operate.
Auto Lock/Unlock Function Setting Change Using Door-Lock Switch (With Door-Lock Switch)
The doors, and fuel filler door can be set to lock or unlock automatically by selecting any one of the functions from the following
table and using the door-lock switch on the interior door panel. There are only a total of six auto lock/unlock settings available
for automatic transmission vehicles, and three for instruction transmission vehicles. Be sure to push the unlock side of the driver's
door-lock switch the correct number of times according to the selected function number. If the switch is mistakenly pushed
seven times on an automatic transmission vehicle or four times on a instruction transmission, the procedure will be cancelled. If
this occurs, start the procedure from the beginning.

Function number

Function (*)

1

The auto door-lock function is disabled

2

Both the doors, and the fuel filler door lock automatically when the vehicle speed is about 12 MPH

(20 km/h) or more.

3

Both the doors, and the fuel filler door lock automatically when the vehicle speed is about 12 MPH

(20 km/h) or more. Both the doors, trunk lid, and the fuel filler door unlock when the ignition is

cycled from the ON to OFF position.

4

Automatic Transmission Vehicles Only: when the ignition is placed in the ON position and the
gear selector is shifted from park (P) to any other gear position, both the doors, and fuel filler door

lock automatically.

5

Automatic Transmission Vehicles Only: when the ignition is placed in the ON position and the
gear selector is shifted from PARK (P) to any other gear position, both the doors, and the fuel filler

door lock automatically. When the dear selector is shifted to PARK (P) while the ignition is placed in

the ON position, both the doors, and the fuel filler door unlock automatically.

6

Automatic Transmission Vehicles Only: both the doors, and the fuel filler door lock

automatically when the vehicle speed is about 12 MPH (20 km/h) or more. When the gear selector

is shifted to PARK (P) while the ignition is placed in the ON position, both the doors, and the fuel

filler door unlock automatically.

(*) For other settings for the auto door lock function contact an Authorized Dealership.
Note: Function number 3 is the factory setting for your vehicle.

31

Settings Changing
Settings can be changed using the
following procedure:

1. Safely park the vehicle. Both doors
must remain closed.

2. Place the ignition in the ON position.

3. Push and hold the lock side of the
driver's door-lock switch within
20 seconds of placing the ignition in the
ON position, and make sure a beep
sound is heard about eight seconds
afterwards.

4. Refer to the auto lock/unlock
function setting table, determine the
function number for the desired setting.
Push the unlock side of the driver's
door-lock switch the same number of
times as the selected function number
(example: if you select function 2, push
the unlock side of the switch only two
times).

5. Three seconds after the function
setting has been changed, a beep
sound will beep in the amount of the
selected function number (example:
Function number 3 = three beep
sounds).

Automatic Transmission Vehicles
The doors cannot be locked or
unlocked while the setting function is
being performed.
The procedure can be cancelled by
pushing the lock side of the door-lock
switch.

Note:

The vehicle lock-out prevention

feature prevents you from locking
yourself out of the vehicle. Both doors,
trunk lid, and the fuel filler door will
automatically unlock if they are locked
using the power door locks with any
door open. If both the doors are closed
even though the trunk lid is open, both
the doors and the fuel filler door will
lock.

Door Unlock (Control) System

With Collision Detection — if
equipped: this system automatically
unlocks the doors, trunk lid, and the
fuel filler door in the event the vehicle is
involved in an accident to allow
passengers to get out of the vehicle
immediately and prevent being trapped
inside. While the ignition is placed in

the ON position and in the event the
vehicle receives an impact strong
enough to inflate the air bags, both the
doors, the trunk lid, and fuel filler door
are automatically unlocked after about
six seconds have elapsed from the
time of the accident. The doors, trunk
lid, and the fuel filler door may not
unlock depending on how an impact is
applied, the force of the impact, and
other conditions of the accident. If
door-related systems or the battery is
malfunctioning, the doors, trunk lid,
and the fuel filler door will not unlock.

When opening a door, the power

windows open a little automatically.
When closing the door, the power
windows close automatically. This is a
function for improving the sealing of
the window, and it does not mean
there is a problem. If the vehicle battery
is disconnected for vehicle
maintenance or other reasons, the
power windows will not open or close
automatically. If the power windows do
not open or close, the automatic
open/close mechanism for the
windows must be reset.

32

GETTING

TO

KNOW

YOUR

VEHICLE

SEATS

Instruction Adjustment

Forward / Rearward
To move the seat forward or rearward,
pull the adjustment bar. Release the bar
once the desired position is reached.
Using body pressure, move forward
and rearward on the seat to be sure
that the seat adjusters have latched.

Height
To adjust the height for front edge of
the seat bottom, rotate the dial to the
desired position.

Seat Recline
To recline the seatback, lift up the
recline lever, lean back until the desired
position has been reached, and release
the lever. Make sure the lever returns to
its original position and the seatback is
locked in place by attempting to push it
forward and rearward.

Warning!

Adjusting a seat while driving may be

dangerous. Moving a seat while driving
could result in loss of control which could
cause a collision and serious injury or
death.

Seats should be adjusted before

fastening the seat belts and while the
vehicle is parked. Serious injury or death
could result from a poorly adjusted seat
belt.

Do not ride with the seatback reclined

so that the shoulder belt is no longer
resting against your chest. In a collision
you could slide under the seat belt, which
could result in serious injury or death.

Heated Seats

On some models, the front driver and
passenger seats may be equipped with
heaters in both the seat cushions and
seatbacks. The controls for the front
heated seats are located on the center
instrument panel.
The heated seats have three settings;
High, Medium, and Low. Push the
switch once to turn the heated seats on
High, twice for Medium, and three times
for Low.

Note:

If the ignition is switched OFF while

the seat warmer is operating (High,
Mid or Low) and then switched ON
again, the seat warmer will
automatically operate at the
temperature set before switching off
the ignition.

Use the seat warmer when the

engine is running. Leaving the seat
warmer on for long periods with the
engine not running could discharge the
battery.

The temperature of the seat warmer

cannot be adjusted beyond High, Mid
and Low.

03010202-12A-003

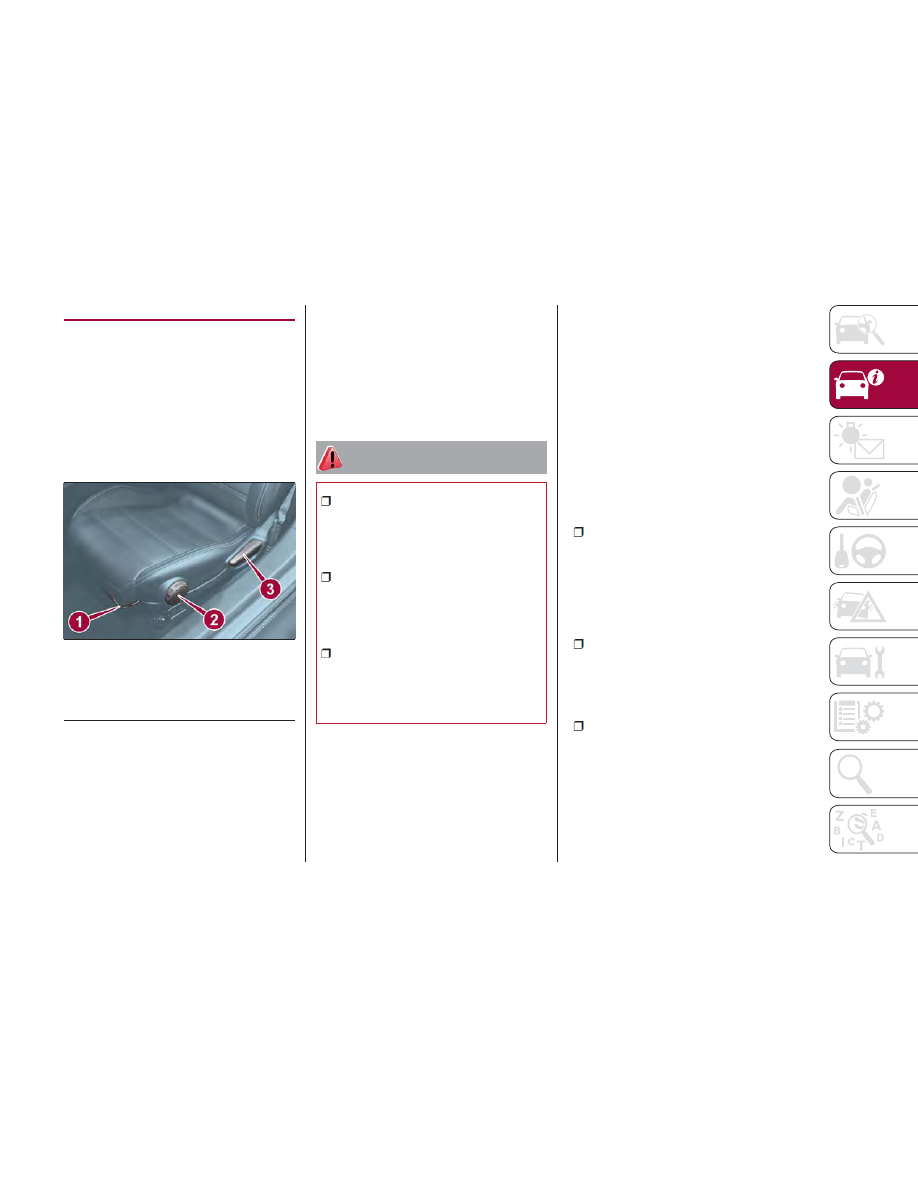

Instruction Seat Adjustment

1 — Adjustment Bar
2 — Height Dial
3 — Recline Lever

33

Once a heat setting is selected,

heat will be felt within two to five
minutes.

Warning!

Persons who are unable to feel pain to

the skin because of advanced age, chronic
illness, diabetes, spinal cord injury,
medication, alcohol use, exhaustion or
other physical condition must exercise care
when using the seat heater. It may cause
burns even at low temperatures, especially
if used for long periods of time.

Do not place anything on the seat or

seatback that insulates against heat, such
as a blanket or cushion. This may cause
the seat heater to overheat. Sitting in a
seat that has been overheated could
cause serious burns due to the increased
surface temperature of the seat.

Caution!

Do not use organic solvents to clean the
seat. It may damage the seat surface and
the heater.

NON-ADJUSTABLE
HEAD RESTRAINTS

The non-adjustable head restraints are
form fitted into the upper structure of
the seatback and are designed to
reduce the risk of injury by restricting
head movement in the event of a rear
impact. The seatback should be
properly adjusted to an upright position
where the head restraint is positioned
as close as possible to the back of your
head.

Warning!

Be certain that the seatback is locked
securely into position. Otherwise, the seat
will not provide the proper stability for
passengers. An improperly latched
seatback could cause serious injury.

03010203-L12-002

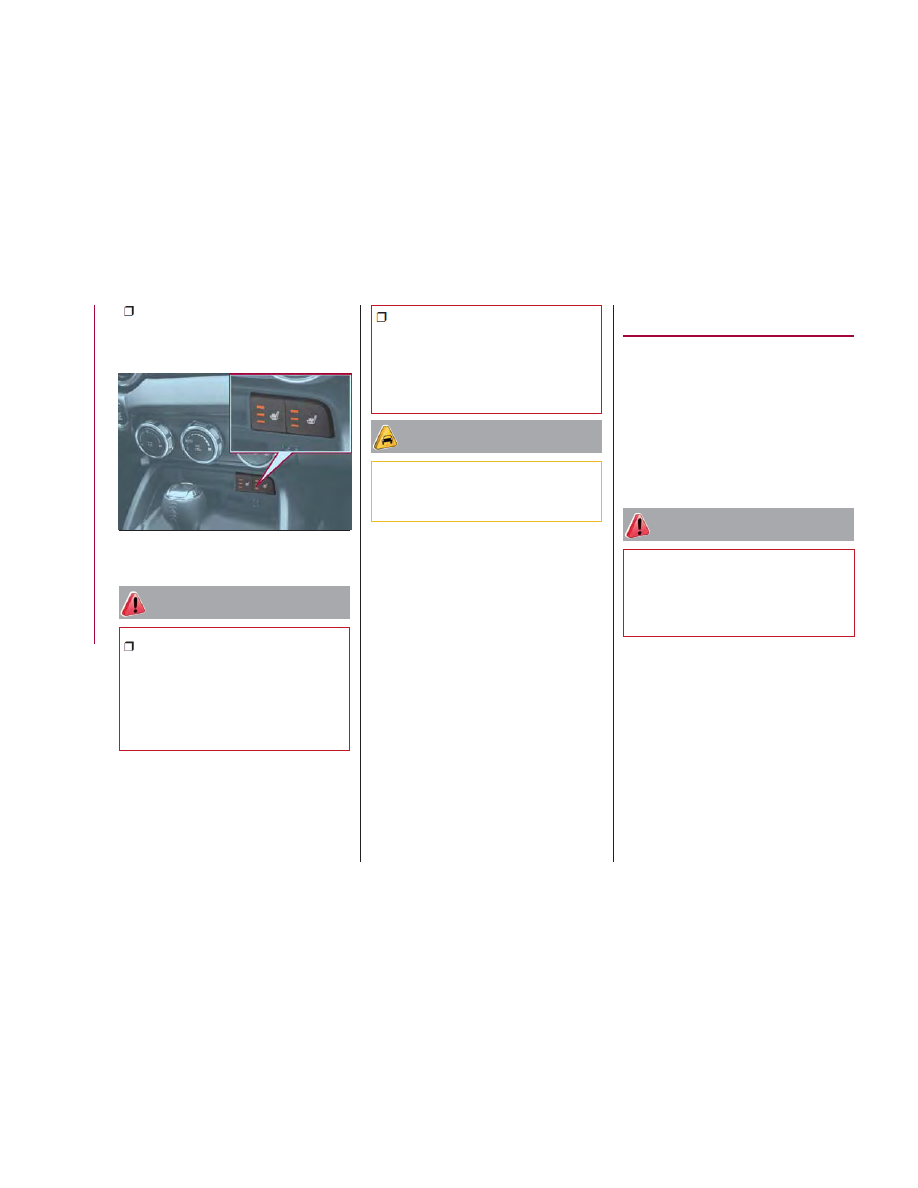

Heated Seat Switches

34

GETTING

TO

KNOW

YOUR

VEHICLE

Driver And Passenger
Head Restraints

Your vehicle is equipped with
non-adjustable head restraints on the
driver's and passenger's seatbacks.
The non-adjustable head restraints
consist of a trimmed foam covering
over the upper structure of the
seatbacks and are intended to help
protect you and the passenger from
neck injury.
Adjust the seatbacks to their upright,
on-road positions so that the head
restraint is positioned as close as
possible to the back of your head.

Warning!

Be certain that the seatback is locked
securely into position. Otherwise, the seat
will not provide the proper stability for
passengers. An improperly latched
seatback could cause serious injury.

STEERING WHEEL

Steering Wheel
Adjustment

To change the angle of the steering
wheel:

1. Make sure the vehicle is not moving,
and then pull down the lock release
lever under the steering column.

2. Tilt the steering wheel to the desired
positions, then push the lever up to lock
the column.

3. Attempt to push the steering wheel
up and down to make sure it's locked
before driving.

Warning!

Do not adjust the steering column while
driving. Adjusting the steering column while
driving or driving with the steering column
unlocked could cause the driver to lose
control of the vehicle. Be sure the steering
column is locked before driving your
vehicle. Failure to follow this warning may
result in serious injury or death.

04050101-12A-001

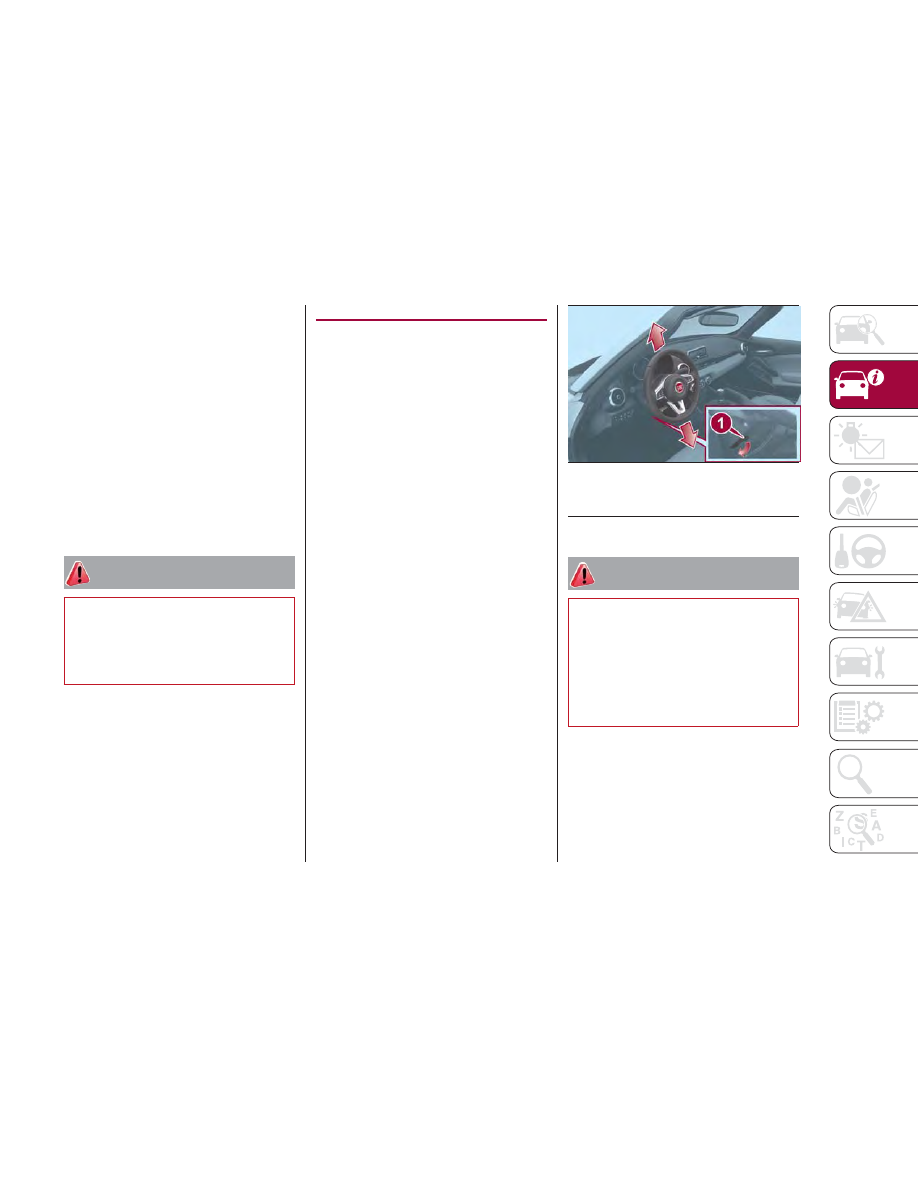

Instruction Tilt Adjustment

1 — Lock Release Lever

35

MIRRORS

Outside Mirrors

Before driving, adjust the inside and
outside mirrors.
Mirror Types:

Flat Type (Driver Side): flat surface

mirror.

Convex Type (Passenger Side): this

mirror has a slight curve.

Note:

The passenger side convex outside
mirror will give a much wider view to the
rear, and especially of the lane next to
your vehicle.
The outside mirrors may be equipped
with a heated mirror system. Refer to
“Climate Controls” for more information.
The perceived distance of objects in the
outer and inner regions of the wide
angle mirror is different.

Warning!

Vehicles and other objects seen in the
passenger side convex mirror will look
smaller and farther away than they really
are. Relying too much on your passenger
side mirror could cause you to collide with
another vehicle or other object. Use your
inside mirror when judging the size or
distance of a vehicle seen in the passenger
side mirror.

Inside Day / Night Mirror

Rear View Mirror Adjustment
Before driving, adjust the rear view
mirror to center on the view through the
rear window.

Note: For the instruction mirror, perform
the adjustment with the lever in the day
position.

Reducing Glare From Headlights

1. Push the lever forward for day
driving (A position).

2. Pull it back to reduce glare of
headlights from vehicles at the rear
(B position).

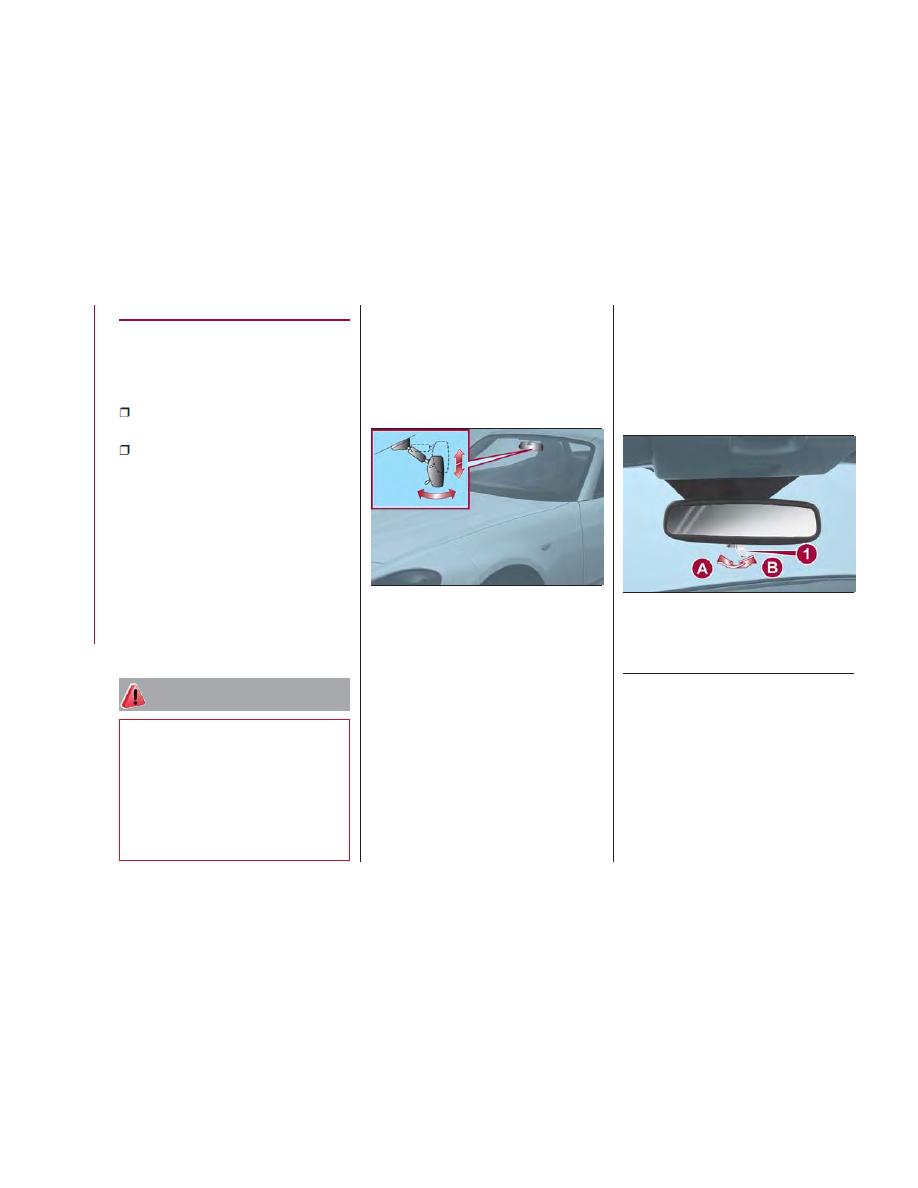

04060102-ADJ-001

Instruction Mirror Adjustment

04060102-MAN-002

Mirror Adjustment Lever

1 — Mirror Adjustment Lever
A — Day Driving Position
B — Reduced Glare Position

36

GETTING

TO

KNOW

YOUR

VEHICLE

Auto Dimming Mirror — If
Equipped

The auto dimming mirror automatically
reduces glare of headlights from
vehicles at the rear when the ignition is
switched ON.
Push the off button ( O ) to cancel the
automatic dimming function. The
indicator light will turn off.

Caution!

To avoid damage to the mirror during
cleaning, never spray any cleaning solution
directly onto the mirror. Apply the solution
onto a clean cloth and wipe the mirror
clean.

Push the off button ( O ) to cancel the
automatic dimming function. The
indicator light will turn off.
To reactivate the automatic dimming
function, push the on button ( I ). The
indicator light will illuminate.

Note:

Do not use glass cleaner or

suspend objects on or around the light
sensor. Otherwise, light sensor
sensitivity will be affected and may not
operate normally.

The auto dimmer function is

canceled when the ignition is switched
ON and the gear selector is in
REVERSE (R).

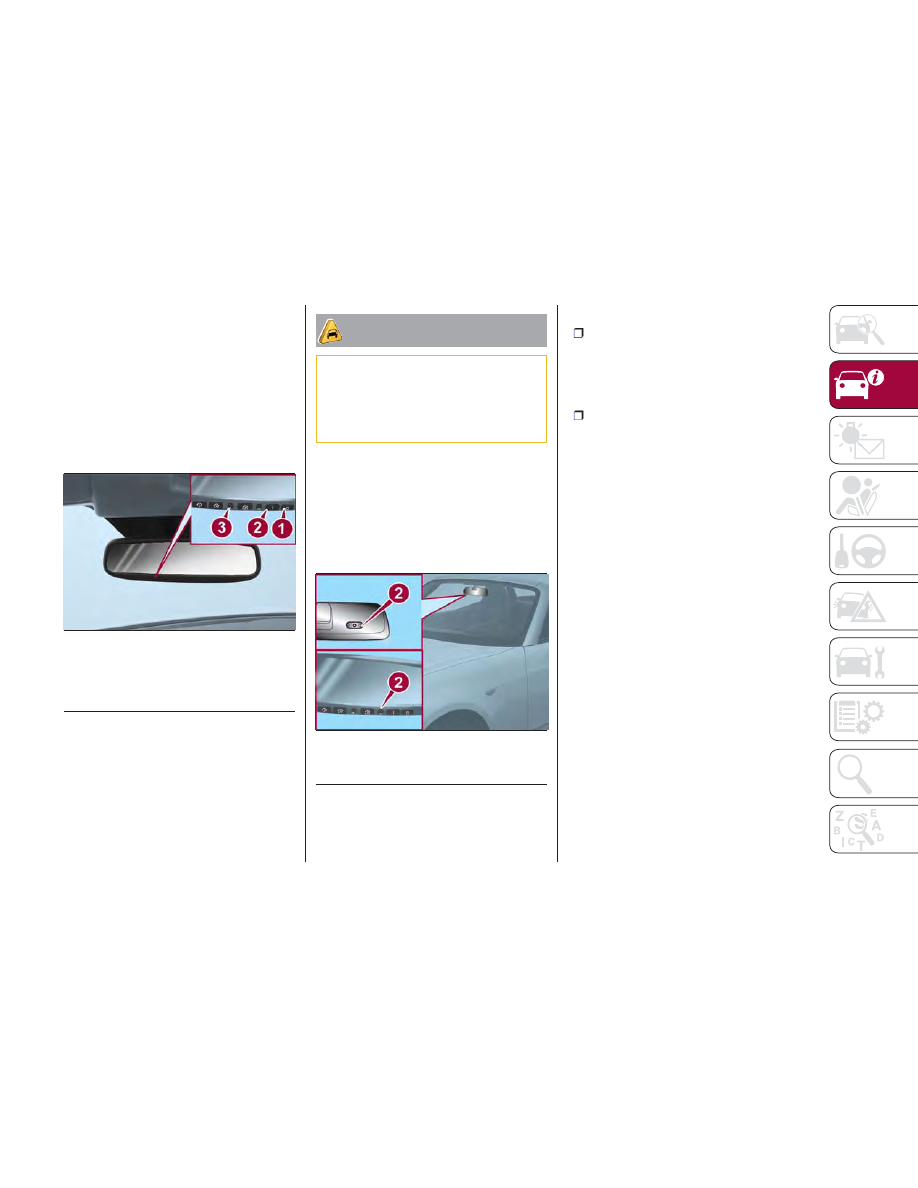

04060102-36E-666

Automatic Dimming Mirror Buttons

1 — Off
2 — On
3 — Light Sensor

04060102-121-666

Light/Rain Sensor

2 — Light Sensor

37

Power Mirrors

The ignition must be switched to ACC
or ON position.
To adjust, rotate the mirror switch to the
left ( L ) or right ( R ).

After adjusting the mirror, lock the
control by rotating the switch to the
center position to prevent accidental
movements.

Folding Mirrors

Fold the outside mirror rearward until it
is flush with the vehicle.

Your vehicle may be equipped with a
Driver Side Auto-Dimming Mirror. The
movement of the auto-dimming door
mirror is linked with the auto-dimming
rearview mirror in the interior to
automatically reduce glare from
oncoming vehicles. Refer to “Inside
Day/Night Mirror” in this section for
further information.
Note: The passenger door mirror does
not have the auto-dimming feature.

EXTERIOR LIGHTS

Headlights

Rotate the headlight switch to
activate/deactivate the headlights, other
exterior lights and dashboard
illumination.
When the lights are turned on, the

warning light in the instrument

cluster illuminates.

Note: To prevent discharging the
battery, do not leave the lights on while
the engine is not running.

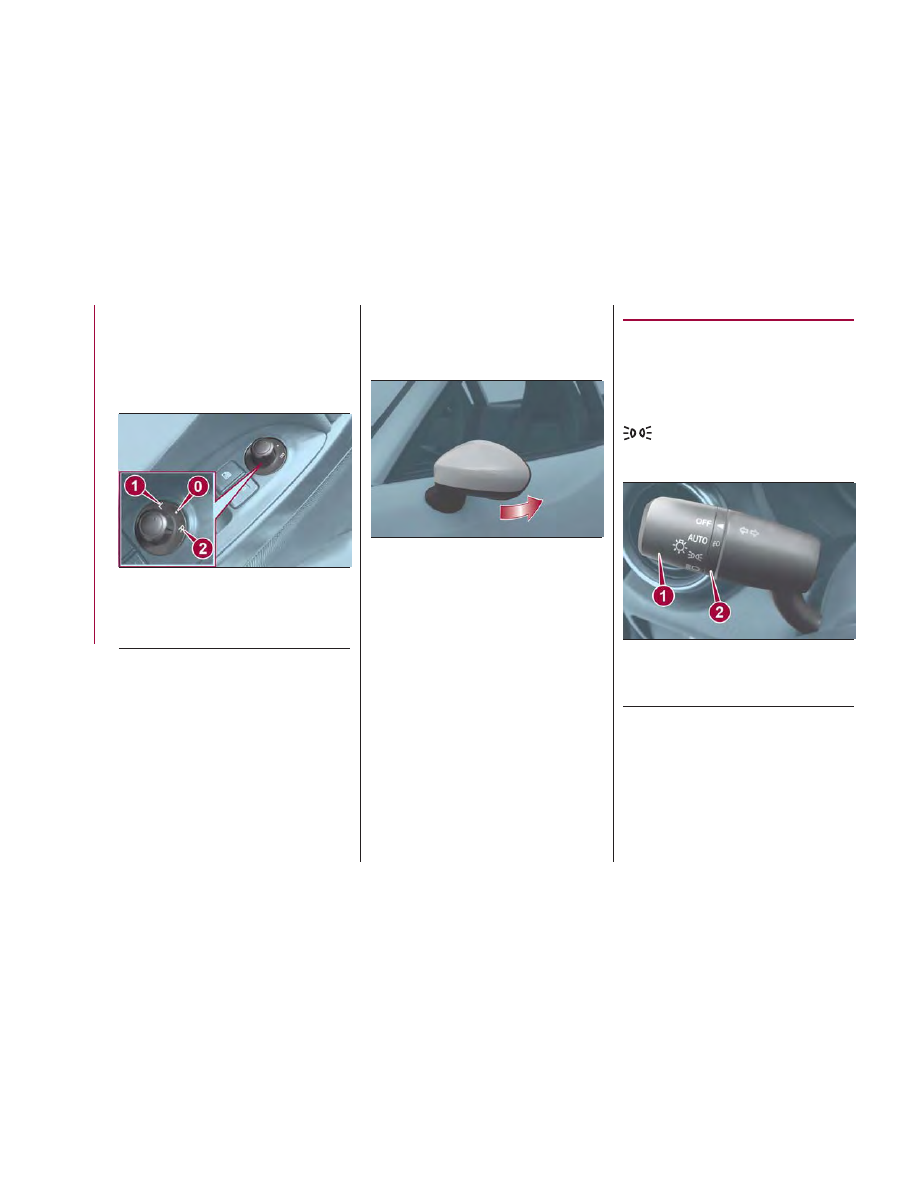

04060101-L12-001

Power Mirror Switch

0 — Center Position
1 — Left Position
2 — Right Position

04060101-12R-001

Outside Folding Mirror

05030101-132-001

Headlight Switch

1 — Headlight Switch
2 — Fog Light Switch

38

GETTING

TO

KNOW

YOUR

VEHICLE

Headlight Operation

Without Auto-Light Control

Switch position

OFF

Daytime Running Lights

High Beams

Ignition position

ON

ACC or OFF

ON

ACC or OFF

ON

ACC or OFF

Headlights

Off

Off

Off

Off

On

Off

Daytime Running Lights

On

Off

Off

Off

Off

Off

Tail lights / Position lights /

Number plate lights /

Instrument panel illumination

Off

Off

On

On

On

On

(*)

(*) If the driver's door is opened or 30 seconds have elapsed with the lights turned on, the lights turn off.

With Auto-Light Control

Switch position

OFF

AUTO

Daytime Running

Lights

High Beams

Ignition position

ON

ACC or

OFF

ON

ACC or

OFF

ON

ACC or

OFF

ON

ACC or

OFF

Headlights

Off

Off

Auto

(*)

Off

Off

Off

On

Off

Daytime Running Lights

On

Off

Auto

(*)

Off

Off

Off

Off

Off

Tail lights / Position lights / Number plate

lights / Instrument panel illumination

Off

Off

Auto

On

(**) /

Off (***)

On

On

On

On

(****)

(*) The headlight and other light settings switch automatically depending on the surrounding brightness detected by the sensor.
(**) While the lights are turned on, they will remain on even if the ignition is switched to a position other than ON. If the driver’s door is opened or 30 s have elapsed

with the lights turned on, the lights turn off.

(***) When the ignition is switched to a position other than ON, the lights will not turn on even if the light switch is switched to AUTO.
(****) If the driver’s door is opened or 30 seconds have elapsed with the lights turned on, the lights turn off.

39

Daytime Running Lights
(DRL)

The daytime running lights turn on
automatically when the vehicle starts
moving.
They turn off when the parking brake is
engaged or the gear selector is shifted
to the Park (P) position (if equipped with
automatic transmission).
Note: In some markets, the daytime
running lights can be deactivated. For
markets that allow deactivation, refer to
“Personalization Features” in “Knowing
Your Instrument Panel” for further
information.

High Beams

The headlights can be switched
between high and low beams by
moving the lever forward or backward.
When the headlight high-beams are on,
the

high beam indicator is

illuminated.

Flash To Pass

You can signal another vehicle with your
headlights by partially pulling the
headlight lever toward the steering
wheel. This will cause the high beam
headlights to turn on until the lever is
released.
The

high beam indicator in the

instrument cluster illuminates
simultaneously.

Automatic Lighting

When the headlight switch is in the
AUTO position and the ignition is
switched ON, the light will sense the
surrounding lightness or darkness and
automatically turns the headlights, other
exterior lights and dashboard
illumination on or off.
Note: Do not shade the light sensor by
placing a sticker or a label on the
windshield. Otherwise the light sensor
will not operate correctly.

The light sensor also works as a rain
sensor for the auto-wiper control. Keep
hands and scrapers clear of the
windshield when the wiper lever is in
the AUTO position and the ignition is
switched ON as fingers could be
pinched or the wipers and wiper blades
damaged when the wipers activate
automatically. If you are going to clean

the windshield, be sure the wipers are
turned off completely when the engine
is running.

Note:

The headlights, other exterior lights

and dashboard lights may not turn off
immediately even if the surrounding
area becomes well-lit because the light
sensor determines that it is night time if
the surrounding area is continuously
dark for several minutes such as inside
long tunnels, traffic jams inside tunnels,
or in indoor parking lots. In this case,
the lights turn off if the light switch is
turned to the OFF position.

When the headlight switch is in the

AUTO position and the ignition is
switched to ACC or the ignition is
switched off, the headlights, other
exterior lights and dashboard
illumination will turn off.

The dashboard lights can be

adjusted by rotating the knob in the
instrument cluster. The day/night mode
can be changed by rotating the knob
until a beep sound is heard.

The sensitivity of the automatic

lights may be changed by an
authorized dealer.

05030101-12A-003

Light Sensor

40

GETTING

TO

KNOW

YOUR

VEHICLE
