Fiat 500 Gucci (2012 year). Instruction - part 18





3. Uncoil the Air Pump Hose (7) (black in color) and
screw the fitting at the end of hose (7) onto the valve
stem.

4. Check the pressure in the tire by reading the Pressure
Gauge (3).

If tire pressure is less than 19 psi (1.3 Bar)

, the tire is too

badly damaged. Do not attempt to drive the vehicle
further. Call for assistance.

If the tire pressure is 19 psi (1.3 bar) or higher:

1. Press the Power Button (4) to turn on TIREFIT and
inflate the tire to the pressure indicated on the tire and
loading information label on the driver-side door open-
ing.

NOTE:

If the tire becomes over-inflated, press the

Deflation Button to reduce the tire pressure to the recom-
mended inflation pressure before continuing.

2. Disconnect the TIREFIT kit from the valve stem,
reinstall the cap on the valve stem and unplug from 12
Volt outlet.

3. Place the TIREFIT kit in its proper storage area in the
vehicle.

4. Have the tire inspected and repaired or replaced at the
earliest opportunity at an authorized dealer or tire ser-
vice center.

5. Replace the Sealant Bottle (1) and Sealant Hose (6)
assembly at your authorized dealer as soon as possible.
Refer to “(F) Sealant Bottle and Hose Replacement.”

NOTE:

When having the tire serviced, advise the au-

thorized dealer or service center that the tire has been
sealed using the TIREFIT service kit.

(F) Sealant Bottle And Hose Replacement:

1. Uncoil the Sealant Hose (6) (clear in color).

6

WHAT TO DO IN EMERGENCIES

277

2. Locate the round Sealant Bottle release button in the
recessed area under the sealant bottle.

3. Press the Sealant Bottle release button. The Sealant
Bottle (1) will pop up. Remove the bottle and dispose of
it accordingly.

4. Clean any remaining sealant from the TIREFIT housing.

5. Position the new Sealant Bottle (1) in the housing so
that the Sealant Hose (6) aligns with the hose slot in the
front of the housing. Press the bottle into the housing. An
audible click will be heard indicating the bottle is locked
into place.

6. Verify that the cap is installed on the fitting at the end
of the Sealant Hose (6) and return the hose to its storage
area (located on the bottom of the air pump).

7. Return the TIREFIT kit to its storage location in the
vehicle.

JACKING AND TIRE CHANGING — IF EQUIPPED

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack.

• Never start or run the engine while the vehicle is

on a jack. If you need to get under a raised vehicle,
take it to a service center where it can be raised on
a lift.

(Continued)

278

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• The jack is designed to be used as a tool for

changing tires only. The jack should not be used to
lift the vehicle for service purposes. The vehicle
should be jacked on a firm level surface only.
Avoid ice or slippery areas.

Jack Location

The jack and jack-handle are stowed in a bag under the
front driver’s seat.

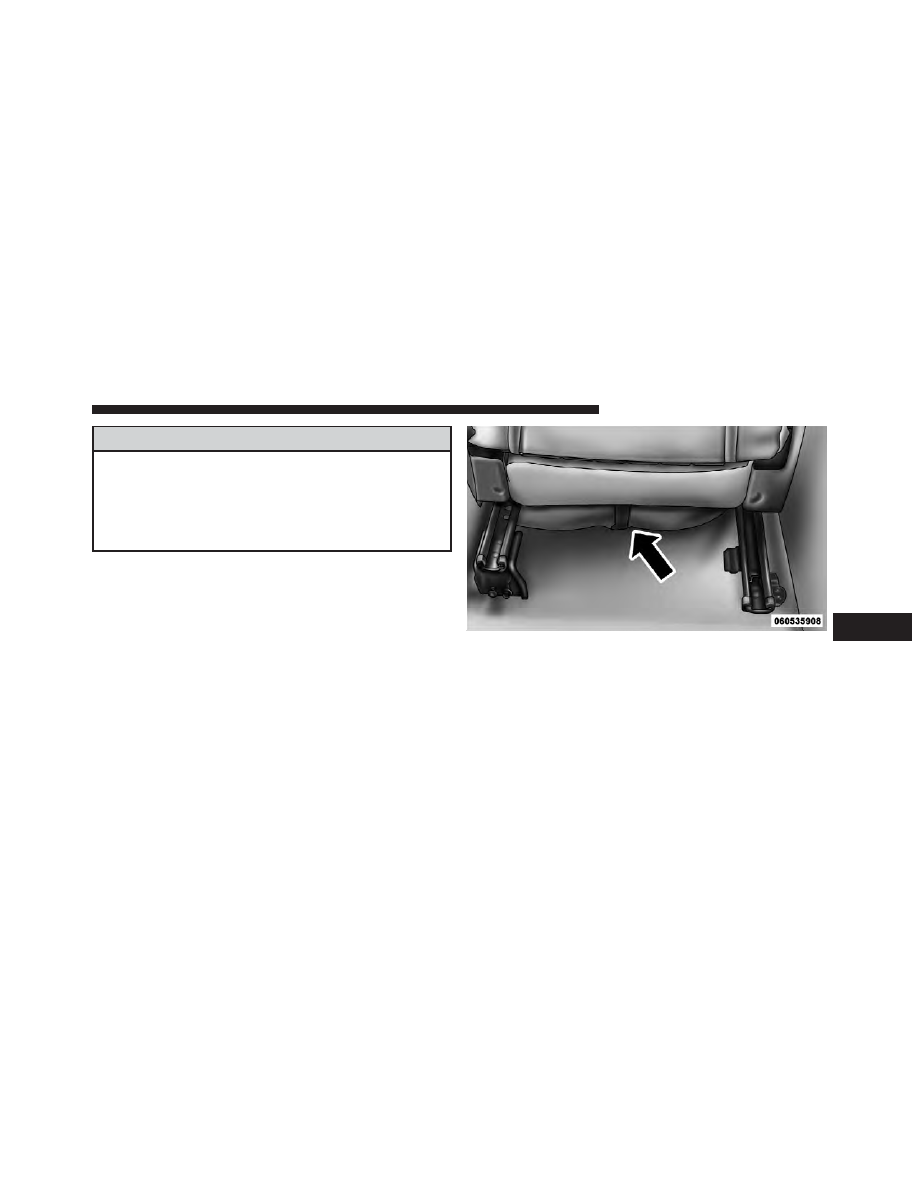

Jack Stowage

6

WHAT TO DO IN EMERGENCIES

279

Spare Tire Removal

The spare tire is stowed to the underbody below the
cargo area.

1. Remove the plug located in the rear cargo area.

2. Fit the wrench tool over the drive nut. Use the wrench
to rotate the nut counterclockwise until the spare is on
the ground with enough slack in the cable to allow you to
pull the tire out from under the vehicle.

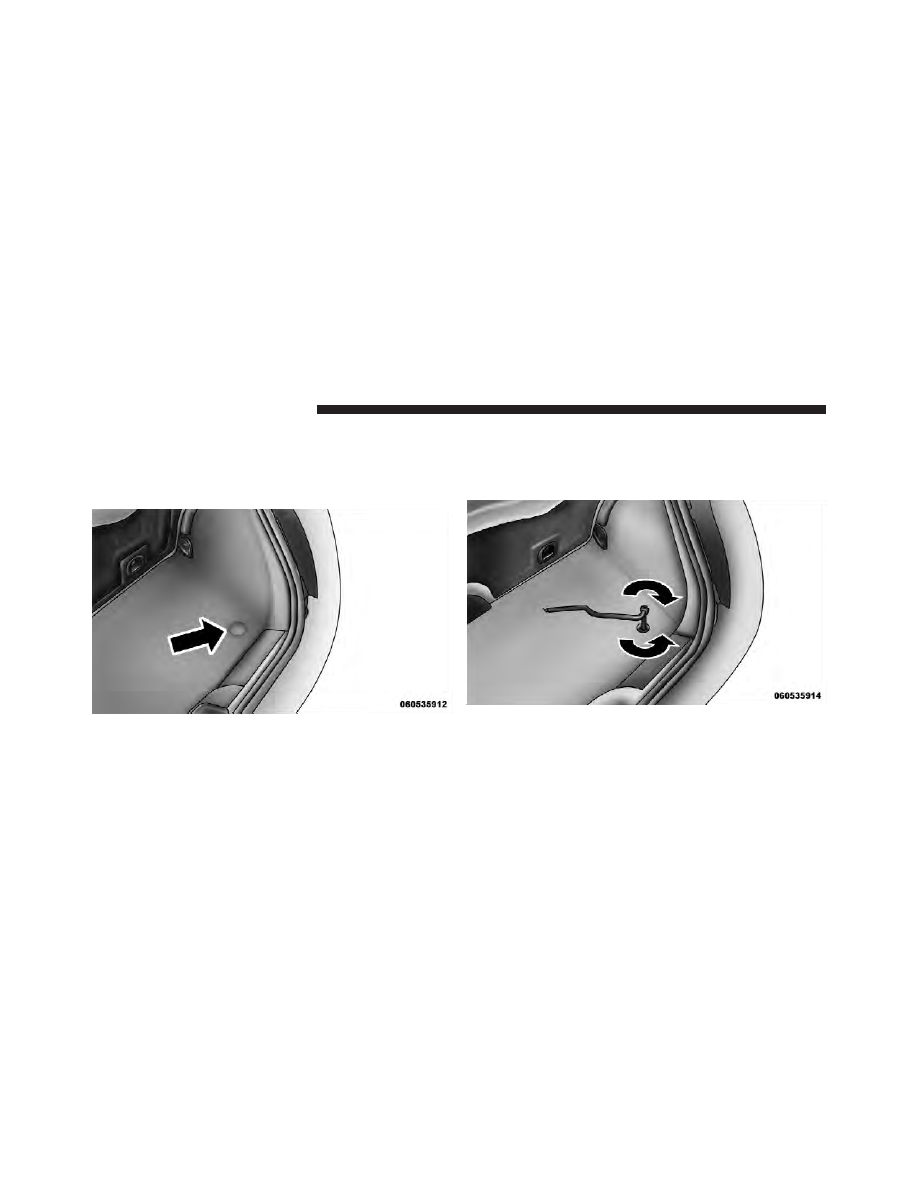

Winch Access Plug

Lowering/Raising Spare Tire

280

WHAT TO DO IN EMERGENCIES

CAUTION!

The winch mechanism is designed for use with the
jack wrench tool only. Use of an air wrench or other
power tools is not recommended and they can dam-
age the winch.

3. Pull the spare tire out from under the vehicle.

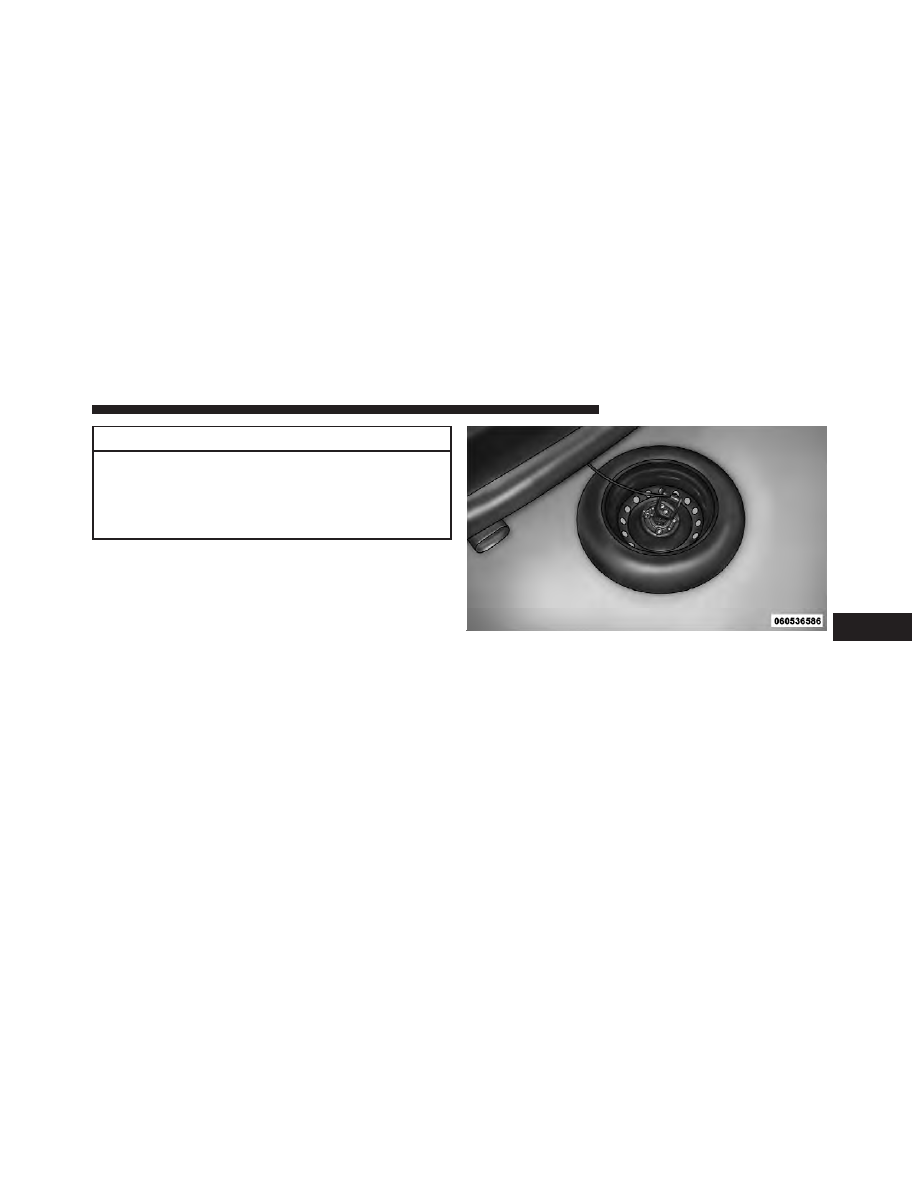

Spare Tire

6

WHAT TO DO IN EMERGENCIES

281

4. When the spare is clear, remove the knob or plastic
molded nut by rotating it counter-clockwise.

5. Tilt the retainer at the end of the cable and pull it
through the center of the wheel.

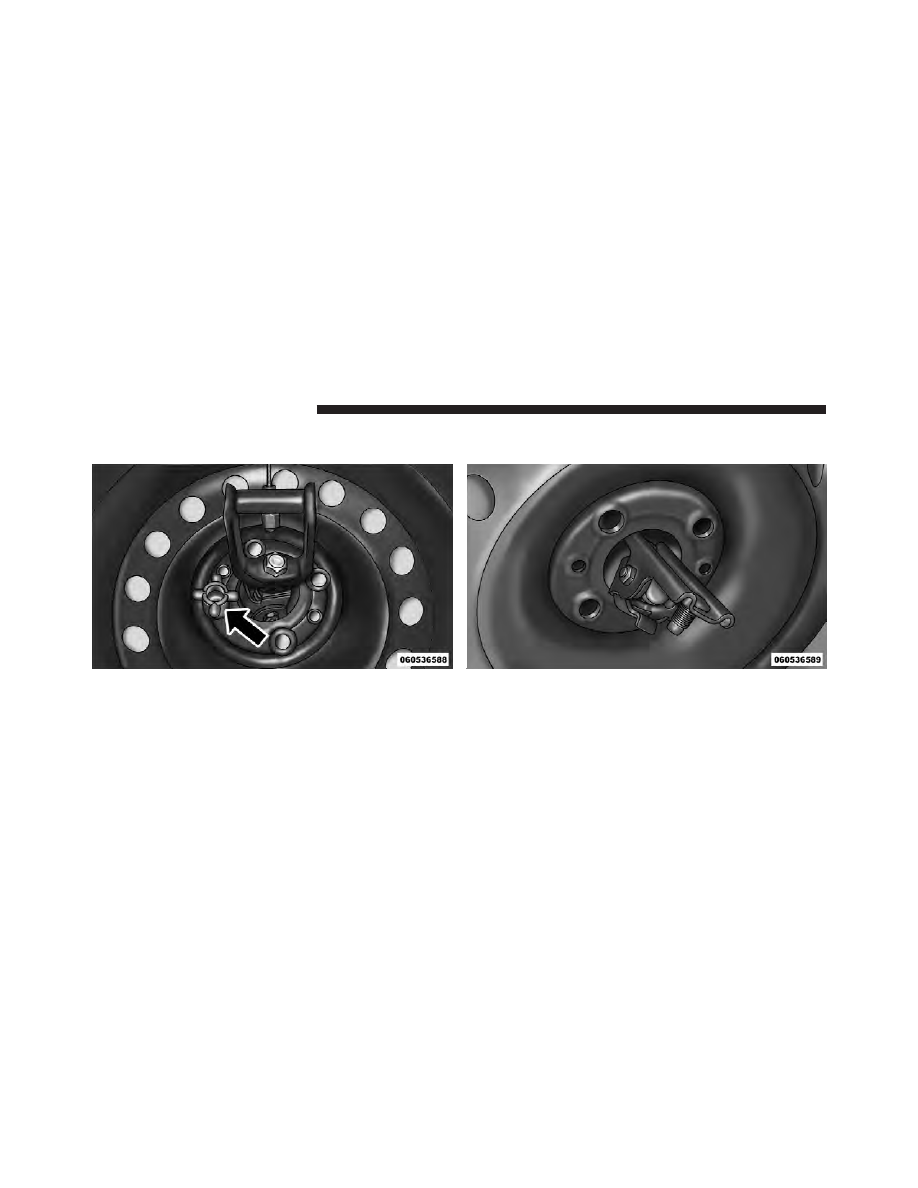

Plastic Molded Nut

Retainer

282

WHAT TO DO IN EMERGENCIES

Preparations For Jacking

1. Park the vehicle on a firm level surface, avoiding ice or
slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

2. Turn on the Hazard Warning flashers.

3. Set the parking brake.

4. Place the shift lever in PARK (automatic transmission)
or REVERSE (instruction transmission).

5. Turn Off the ignition.

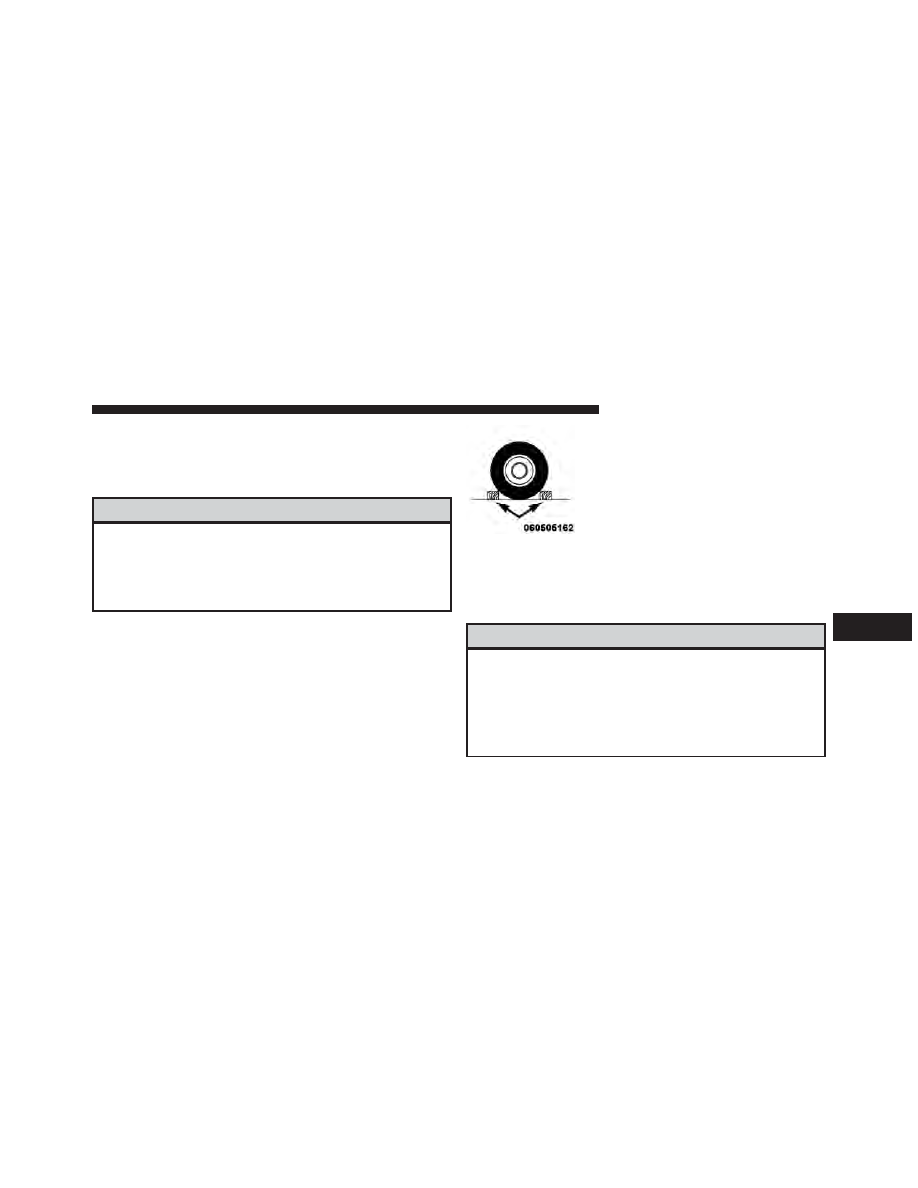

6. Block both the front and rear of the
wheel diagonally opposite the jacking
position. For example, if changing the
right front tire, block the left rear
wheel.

NOTE:

Passengers should not remain in the vehicle

while the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to help
prevent personal injury or damage to your vehicle:
• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

(Continued)

6

WHAT TO DO IN EMERGENCIES

283

WARNING! (Continued)

• Turn on the Hazard Warning flashers.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a instruction transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.

• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

(Continued)

WARNING! (Continued)

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

NOTE:

Refer to the “Compact Spare Tire” section of the

“Tires-General Information” under “Starting And Oper-
ating” for information about the spare tire, it s use, and
operation.

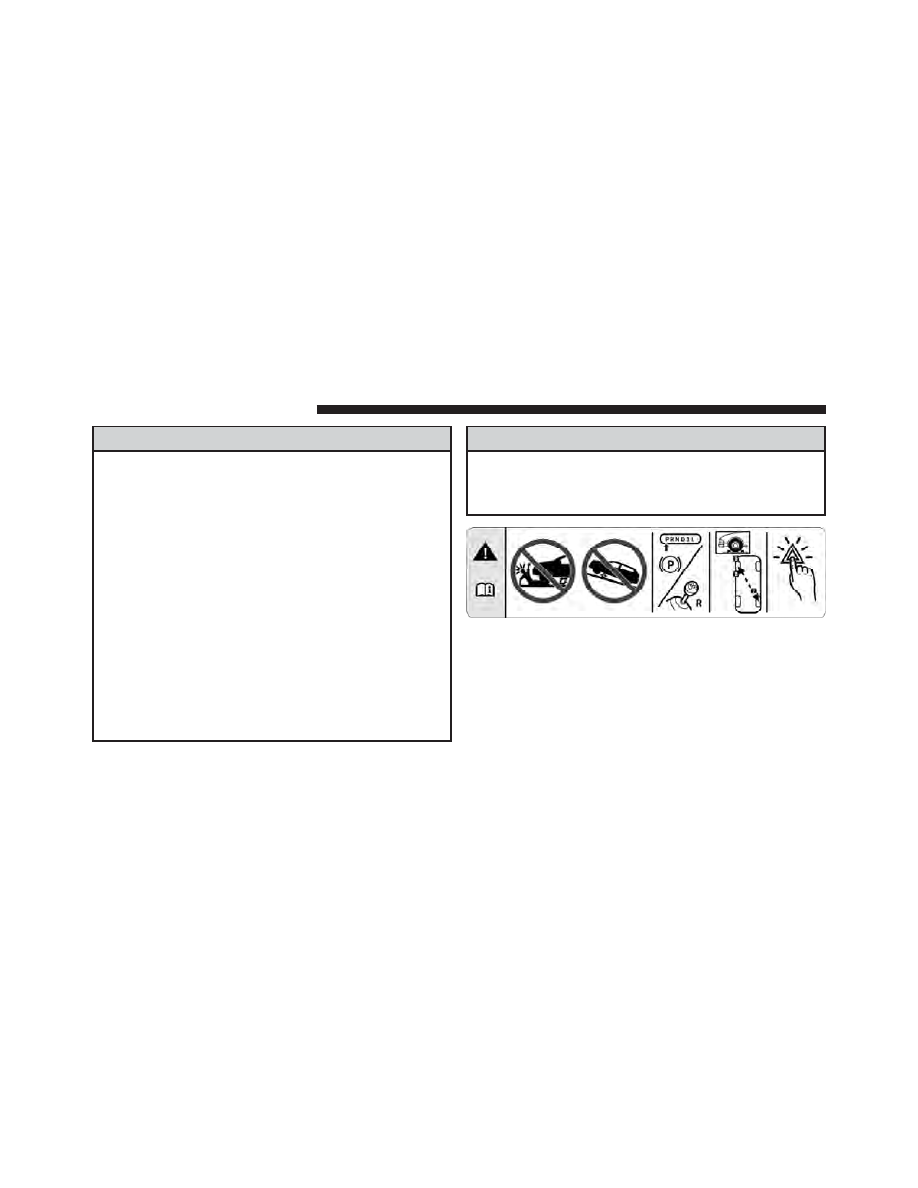

Jack Warning Label

284

WHAT TO DO IN EMERGENCIES

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. Remove the scissors jack and tool bag from under the
driver’s seat.

2. Loosen, but do not remove, the wheel bolts by turning
them to the left one turn while the wheel is still on the
ground.

NOTE:

There are front and rear jacking locations on

each side of the body (as indicated by the triangular lift
point symbol on the sill molding).

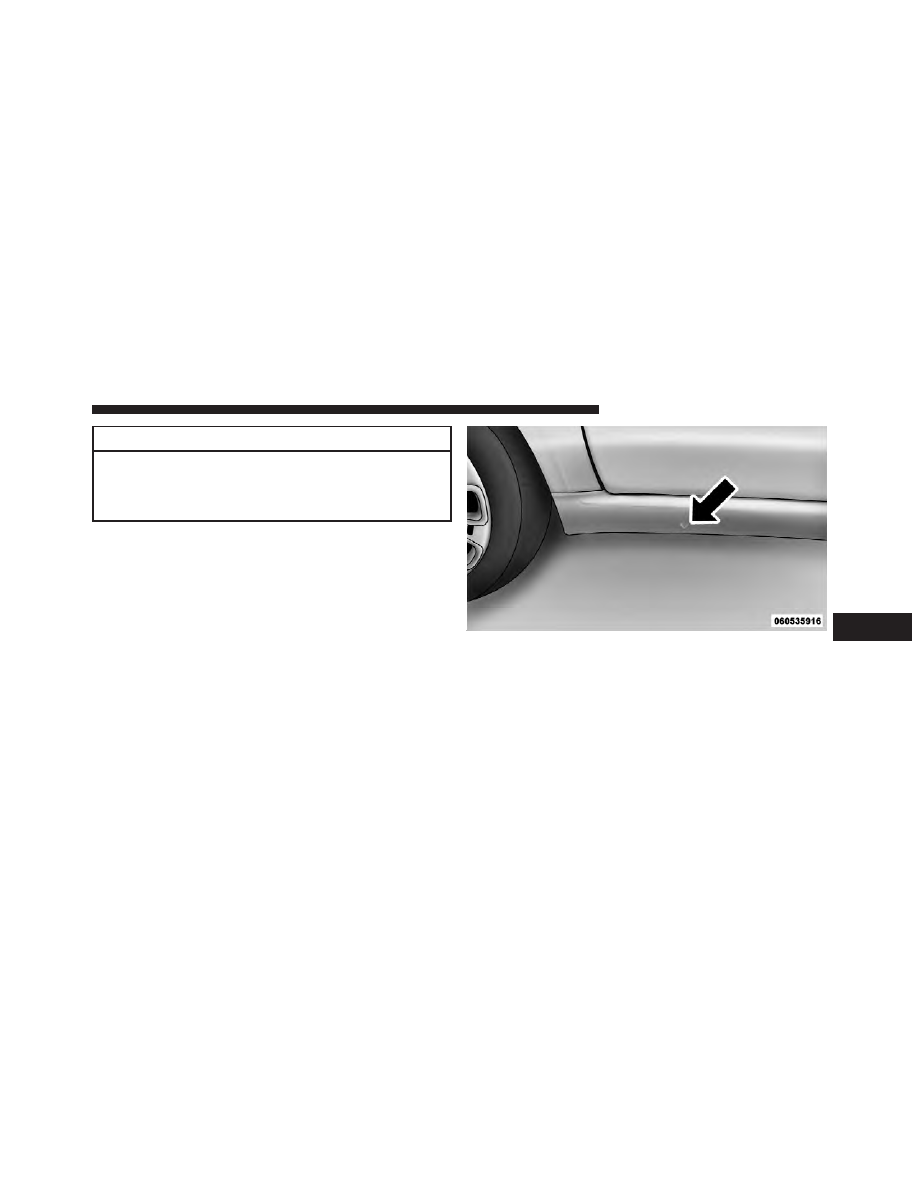

Front Jacking Location

6

WHAT TO DO IN EMERGENCIES

285

Do not raise the vehicle until you are sure the jack is
securely engaged.

3. Turn the jack screw to the left until the jack can be
placed under the jacking location. Once the jack is

positioned, turn the jack screw to the right until the jack
head is properly engaged with the lift area closest to the
wheel to be changed.

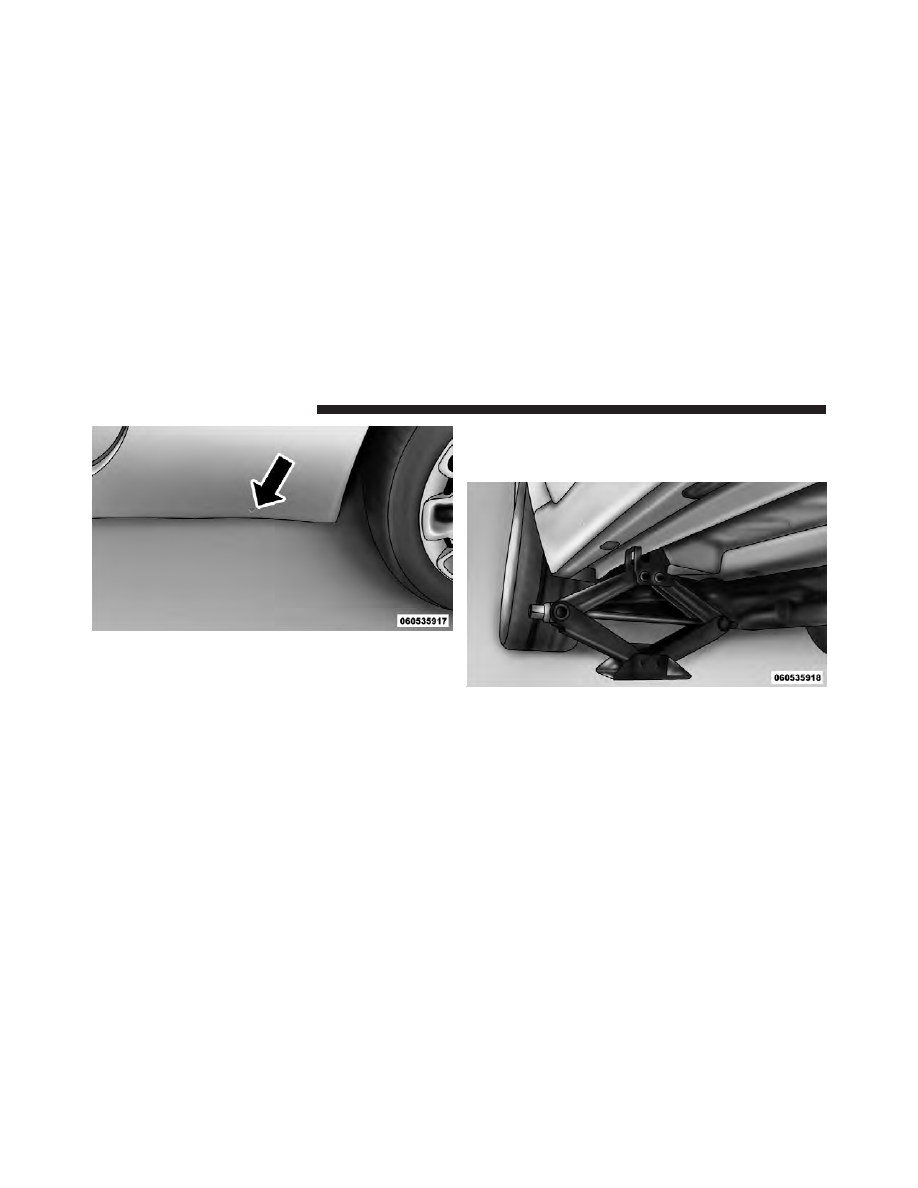

Rear Jacking Location

Jacking Location

286

WHAT TO DO IN EMERGENCIES

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

4. Using the swivel wrench, raise the vehicle by turning
the jack screw to the right. Raise the vehicle only until the
tire just clears the surface and enough clearance is
obtained to install the spare tire. Minimum tire lift
provides maximum stability.

5. Remove the wheel bolts and pull the wheel off the
hub. For vehicles equipped with aluminum wheels, the
center caps must be removed to remove the wheel bolts.

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not fully tighten the wheel bolts until the vehicle
has been lowered. Failure to follow this warning may
result in personal injury.

CAUTION!

Be sure to mount the spare tire with the valve stem
facing outward. The vehicle could be damaged if the
spare tire is mounted incorrectly.

WARNING!

To avoid possible personal injury, handle the wheel
covers with care to avoid contact with any sharp
edges.

6

WHAT TO DO IN EMERGENCIES

287

NOTE:

The wheel cover is held on the wheel by the

wheel bolts. When reinstalling the original wheel, prop-
erly align the wheel cover to the valve stem, place the
wheel cover onto the wheel, then install the wheel bolts.

6. Install the spare wheel and wheel bolts with the cone
shaped end of the bolts toward the wheel. Lightly tighten
the bolts. To avoid the risk of forcing the vehicle off the
jack, do not tighten the bolts fully until the vehicle has
been lowered.

7. Lower the vehicle by turning the jack screw to the left.

8. Finish tightening the bolts. Push down on the wrench
while tightening the wheel bolts. Alternate bolts until
each bolt has been tightened twice. The correct wheel bolt
torque is 63 ft lbs (85 N·m) for steel wheels and 75 ft lbs
(100 N·m) for aluminum wheels. If you doubt that you
have tightened the bolts correctly, have them checked
with a torque wrench by your authorized dealer or
service station.

9. Disassemble the jack and tools and place them in the
bag. Stow it under the driver’s seat and secure the bag to
the floor with the straps attached to the floor of the
vehicle.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

10. Place the deflated (flat) tire in the cargo area. Have
the tire repaired or replaced as soon as possible.

288

WHAT TO DO IN EMERGENCIES

WARNING!

A loose tire thrown forward in a collision or hard
stop could injure the occupants in the vehicle. Have
the deflated (flat) tire repaired or replaced immedi-
ately.

11. Check the spare tire pressure as soon as possible.
Correct the tire pressure as required.

Spare Tire Stowage

Reverse instructions of the spare removal section.

Rotate the jack wrench tool on the winch drive nut
clockwise until effort becomes heavy and an audible click
is heard indicating the spare is properly stowed.

CAUTION!

The winch mechanism is designed for use with the
jack wrench extension tool only. Use of air wrench or
power tool may damage the winch.

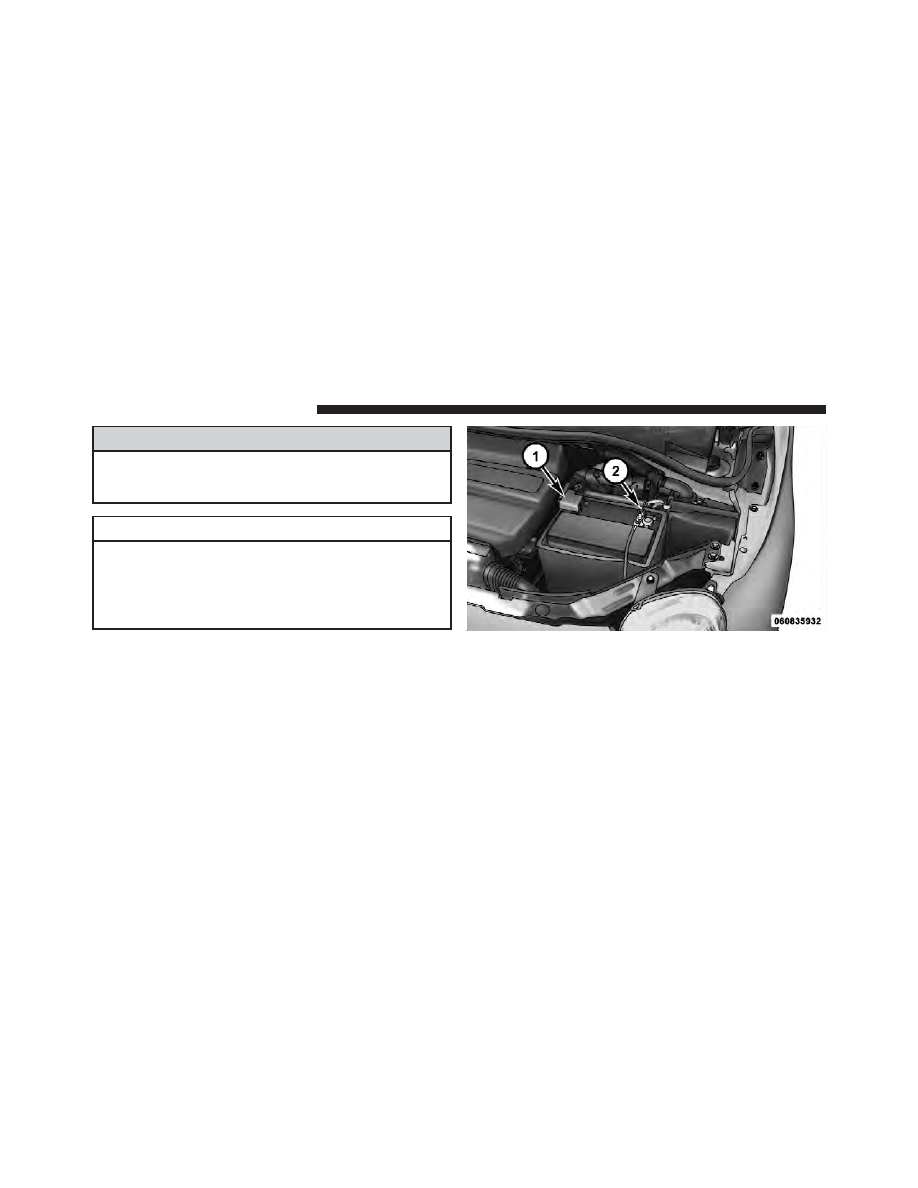

JUMP-STARTING PROCEDURE

If your vehicle has a discharged battery, it can be jump-
started using a set of jumper cables and a battery in
another vehicle or by using a portable battery booster
pack. Jump-starting can be dangerous if done improperly
so please follow the procedures in this section carefully.

NOTE:

When using a portable battery booster pack,

follow the manufacturer’s operating instructions and
precautions.

6

WHAT TO DO IN EMERGENCIES

289

WARNING!

Do not attempt jump-starting if the battery is frozen.
It could rupture or explode and cause personal injury.

CAUTION!

Do not use a portable battery booster pack or any
other booster source with a system voltage greater
than 12 Volts or damage to the battery, starter motor,
alternator or electrical system may occur.

Preparations For Jump-Start

The battery in your vehicle is located on the left side of
the engine compartment.

Positive Battery Post

1 — Positive Battery Post
2 — Negative Battery Post

290

WHAT TO DO IN EMERGENCIES

WARNING!

• Take care to avoid the radiator cooling fan when-

ever the hood is raised. It can start anytime the
ignition switch is ON. You can be injured by
moving fan blades.

• Remove any metal jewelry such as watch bands or

bracelets that might make an inadvertent electrical
contact. You could be seriously injured.

• Batteries contain sulfuric acid that can burn your

skin or eyes and generate hydrogen gas which is
flammable and explosive. Keep open flames or
sparks away from the battery.

1. Set the parking brake, shift the automatic transmission
into PARK and turn the ignition to OFF/LOCK.

2. Turn off the heater, radio, and all unnecessary electri-
cal accessories.

3. If using another vehicle to jump-start the battery, park
the vehicle within the jumper cables reach, set the
parking brake and make sure the ignition is OFF.

WARNING!

Do not allow vehicles to touch each other as this
could establish a ground connection and personal
injury could result.

Jump-Starting Procedure

WARNING!

Failure to follow this procedure could result in per-
sonal injury or property damage due to battery ex-
plosion.

6

WHAT TO DO IN EMERGENCIES

291

CAUTION!

Failure to follow these procedures could result in
damage to the charging system of the booster vehicle
or the discharged vehicle.

1. Connect the positive (+) end of the jumper cable to the
positive (+) post of the discharged vehicle.

2. Connect the opposite end of the positive (+) jumper
cable to the positive (+) post of the booster battery.

3. Connect the negative end (-) of the jumper cable to the
negative (-) post of the booster battery.

4. Connect the opposite end of the negative (-) jumper
cable to a good engine ground (exposed metal part of the
discharged vehicle’s engine) away from the battery and
the fuel injection system.

WARNING!

Do not connect the cable to the negative post (-) of the
discharged battery. The resulting electrical spark
could cause the battery to explode and could result in
personal injury.

5. Start the engine in the vehicle that has the booster
battery, let the engine idle a few minutes, and then start
the engine in the vehicle with the discharged battery.
Once the engine is started, remove the jumper cables in
the reverse sequence:

6. Disconnect the negative (-) jumper cable from the
engine ground (-) of the vehicle with the discharged
battery.

7. Disconnect the negative end (-) of the jumper cable
from the negative (-) post of the booster battery.

292

WHAT TO DO IN EMERGENCIES















Content      ..     16      17      18      19     ..
