Fiat 500 Gucci (2012 year). Instruction - part 7





WINDSHIELD WIPERS AND WASHERS

The windshield wiper/washer lever is located on the
right side of the steering column.

NOTE:

The windshield wipers/washers will only oper-

ate with the ignition in the ON/RUN position.

Front Windshield Wiper Operation

There are five different modes of operation for the front
windshield wipers. The windshield wiper lever can be
raised or lowered to access these modes:

Windshield Wiper Off
This is the normal position of the wiper lever.

Intermittent Wiper Operation
Push the lever downward to the first detent. The wipers
will operate intermittently.

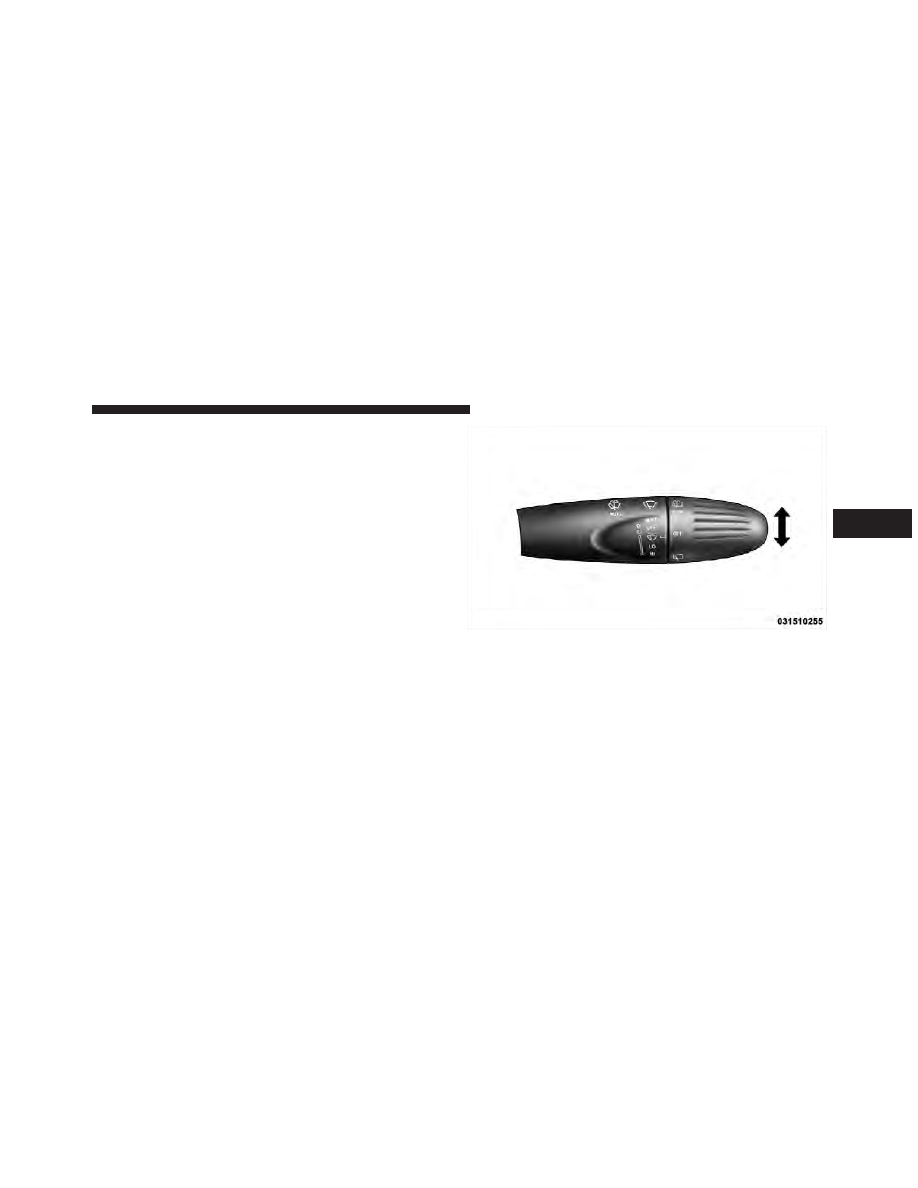

Windshield Wiper Operation

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

101

NOTE:

The Intermittent function only has one detent

but wiper delay will vary with changes in vehicle speed.
As vehicle speed increases the delay time will decrease.

Low Speed
Push the lever downward to the second detent. The
wipers will operate at low speed.

High Speed
Push the lever downward to the third detent. The wipers
will operate at high speed.

Instruction High Speed/Mist
Push the lever upward from the off position. The wipers
will operate at high speed to clear off road mist or spray
from a passing vehicle. This operation will continue until
the lever is released. When the lever is released, the
wipers will return to the off position and automatically
shut off.

Front Windshield Washer Operation
Pull the windshield wiper/washer lever toward the
steering wheel to activate the washers. The wipers will
activate automatically for three cycles after the lever is
released.

CAUTION!

• Turn the windshield wipers off when driving

through an automatic car wash. Damage to the
windshield wipers may result if the wiper control
is left in any position other than off.

• In cold weather, always turn off the wiper switch

and allow the wipers to return to the “Park”
position before turning off the engine. If the wiper
switch is left on and the wipers freeze to the
windshield, damage to the wiper motor may occur
when the vehicle is restarted.

(Continued)

102

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION! (Continued)

• Always remove any buildup of snow that prevents

the windshield wiper blades from returning to the
off position. If the windshield wiper control is
turned off and the blades cannot return to the off
position, damage to the wiper motor may occur.

Rear Windshield Wiper

Rotate the end of the windshield wiper/washer lever
upward to the first detent past the intermittent settings
for intermittent wipe operation. With the front wind-
shield wiper active, rotate the end of the windshield
wiper/washer lever upward. The rear wiper will operate
in the same mode as the front windshield wipers, but at
half the frequency. When the transmission is shifted into
REVERSE, the rear wiper will automatically operate at
Low Speed and return to normal operation when the
transmission is shifted out of REVERSE.

NOTE:

The windshield wipers/washers will only oper-

ate with the ignition in the ON/RUN position.

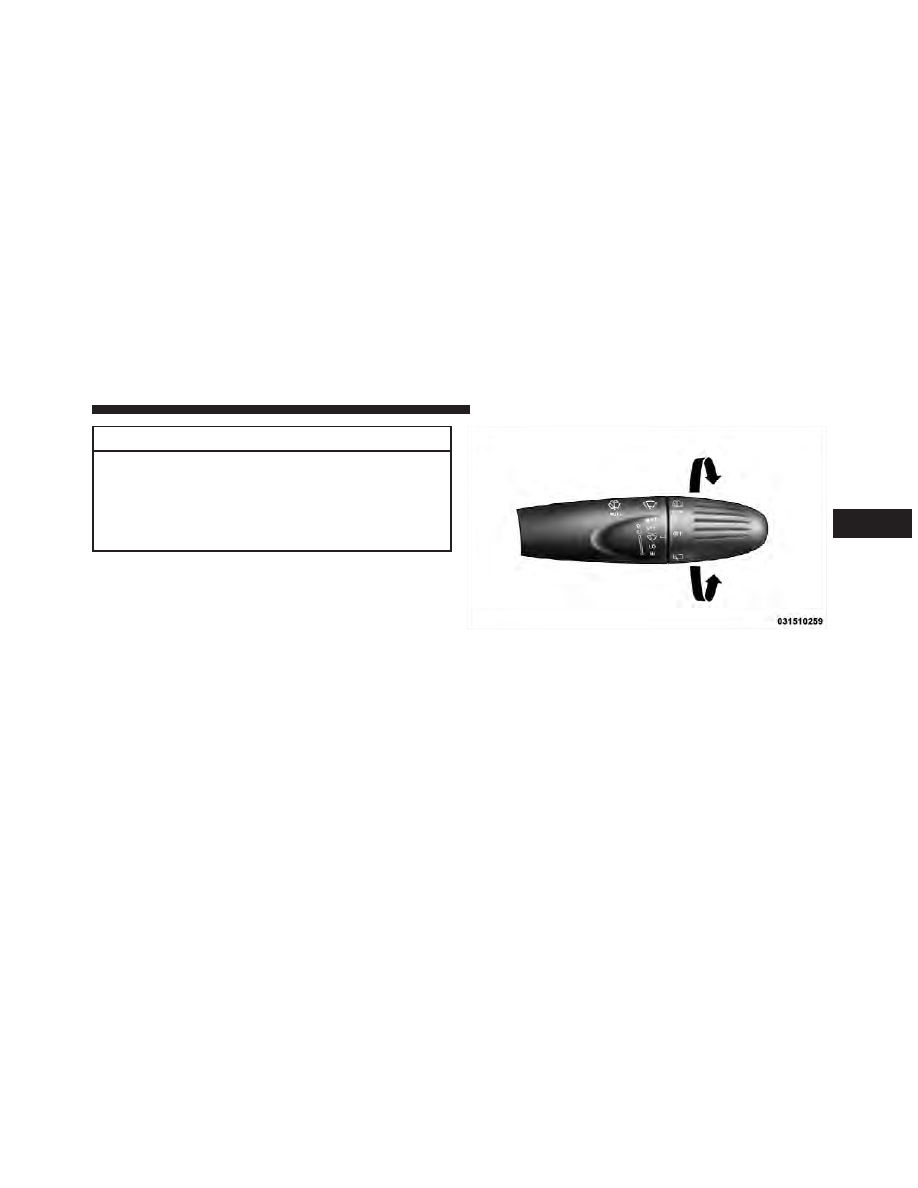

Rear Wiper Operation

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

103

Rear Windshield Washer Operation
Push the windshield wiper/washer lever toward the
instrument panel to activate the rear washer. Push and
hold the lever for more than a half second and the wipers
will activate automatically for three cycles after the lever
is released.

TILT STEERING COLUMN — IF EQUIPPED

This feature allows you to tilt the steering column
upward or downward. The tilt control lever is located on
the left-side of the steering column, below the turn signal
controls.

Push down on the lever to unlock the column. With one
hand firmly on the steering wheel, move the steering
column up or down as desired. Push the lever up to lock
the column firmly in place.

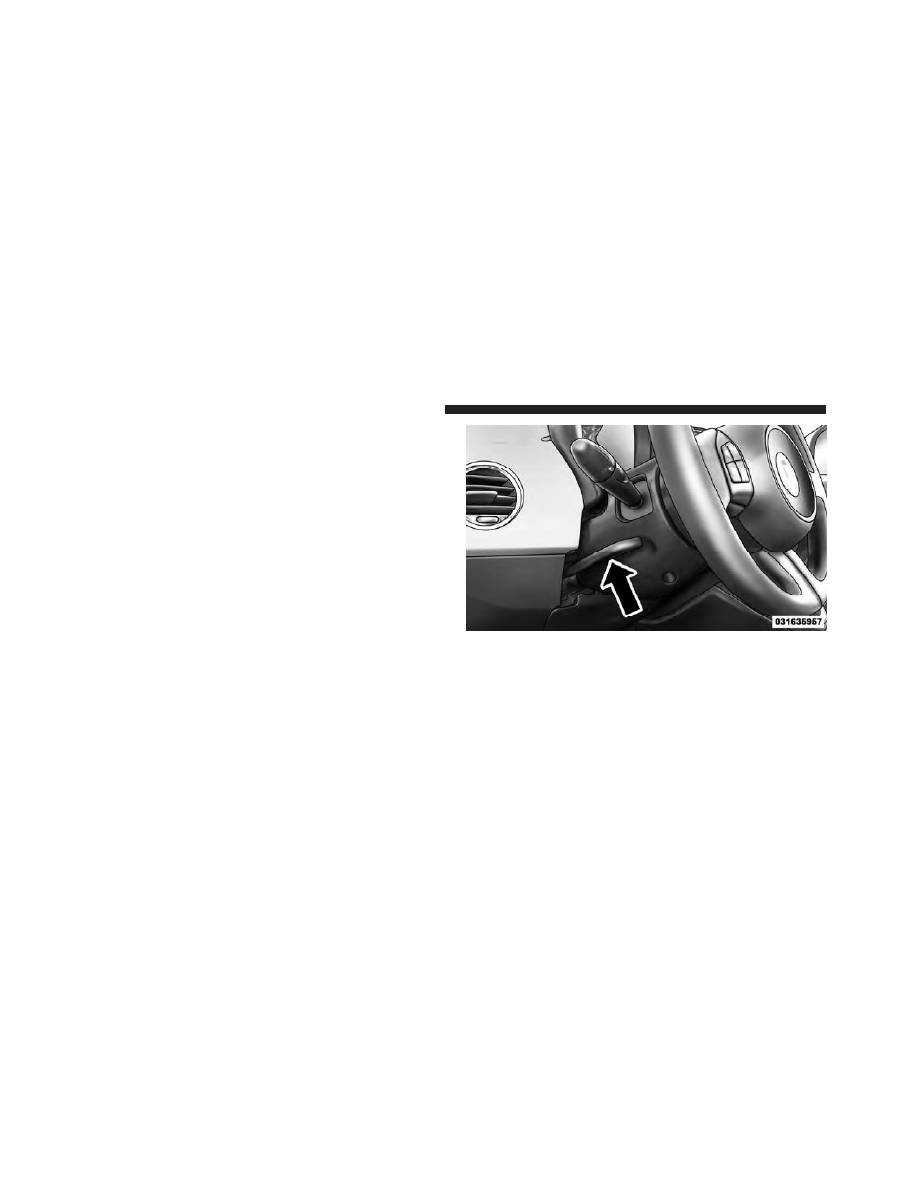

Tilt Control Lever

104

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or driv-
ing with the steering column unlocked, could cause
the driver to lose control of the vehicle. Be sure the
steering column is locked before driving your ve-
hicle. Failure to follow this warning may result in
serious injury or death.

ELECTRONIC SPEED CONTROL

When engaged, the Electronic Speed Control takes over
accelerator operations at speeds greater than 25 mph
(40 km/h).

The Electronic Speed Control buttons are located on the
right side of the steering wheel.

NOTE:

In order to ensure proper operation, the Elec-

tronic Speed Control system has been designed to shut
down if multiple Speed Control functions are operated at
the same time. If this occurs, the Electronic Speed Control

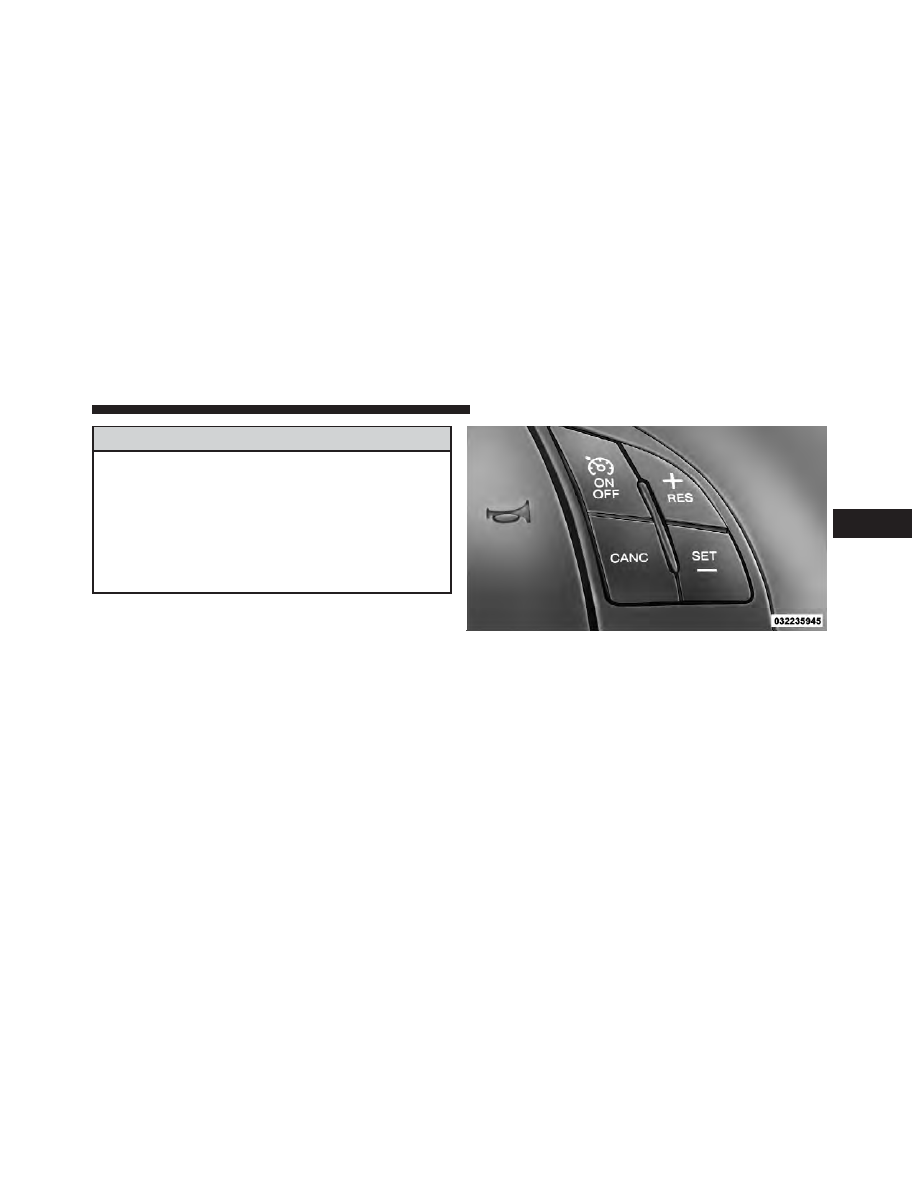

Speed Control Buttons

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

105

system can be reactivated by pushing the Electronic
Speed Control ON/OFF button and resetting the desired
vehicle set speed.

To Activate

Push the ON/OFF button. The Cruise Indicator light in
the instrument cluster will illuminate. To turn the system
off, push the ON/OFF button a second time. The Cruise
Indicator light will turn off. The system should be turned
off when not in use.

WARNING!

Leaving the Electronic Speed Control system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have an accident. Always
leave the system OFF when you are not using it.

To Set A Desired Speed

Turn the Electronic Speed Control ON. When the vehicle
has reached the desired speed, press the SET (-) button
and release. Release the accelerator and the vehicle will
operate at the selected speed.

NOTE:

The vehicle should be traveling at a steady

speed and on level ground before pressing the SET
button.

To Deactivate

A soft tap on the brake pedal, pushing the CANC button,
or normal brake pressure while slowing the vehicle will
deactivate Electronic Speed Control without erasing the
set speed memory. Pressing the ON/OFF button or
turning the ignition switch OFF erases the set speed
memory.

106

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Resume Speed

To resume a previously set speed, push the RES (+)
button and release. Resume can be used at any speed
above 20 mph (32 km/h).

To Vary The Speed Setting

When the Electronic Speed Control is set, you can in-
crease speed by pushing the RES (+) button. If the button
is continually pressed, the set speed will continue to
increase until the button is released, then the new set
speed will be established.

Pressing the RES (+) button once will result in a 1 mph
(2 km/h) increase in set speed. Each subsequent tap of
the button results in an increase of 1 mph (2 km/h).

To decrease speed while the Electronic Speed Control is
set, push the SET (-) button. If the button is continually
held in the SET (-) position, the set speed will continue to
decrease until the button is released. Release the button
when the desired speed is reached, and the new set speed
will be established.

Pressing the SET (-) button once will result in a 1 mph
(2 km/h) decrease in set speed. Each subsequent tap of
the button results in a decrease of 1 mph (2 km/h).

To Accelerate For Passing

Press the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

107

Using Electronic Speed Control On Hills
The transmission may downshift on hills to maintain the
vehicle set speed.

NOTE:

The Electronic Speed Control system maintains

speed up and down hills. A slight speed change on
moderate hills is normal.

On steep hills, a greater speed loss or gain may occur so
it may be preferable to drive without Electronic Speed
Control.

WARNING!

Electronic Speed Control can be dangerous where the
system cannot maintain a constant speed. Your ve-
hicle could go too fast for the conditions, and you
could lose control and have an accident. Do not use
Electronic Speed Control in heavy traffic or on roads
that are winding, icy, snow-covered or slippery.

REAR PARK ASSIST — IF EQUIPPED

The Rear Park Assist system provides an audible indica-
tion of the distance between the rear fascia/bumper and
a detected obstacle when backing up, e.g. during a
parking maneuver. Refer to the “Park Assist System
Usage Precautions” for the limitations of this system and
recommendations.

Rear Park Assist is automatically activated when the
transmission is placed into REVERSE. As the distance
from an obstacle behind the vehicle decreases, the au-
dible alert becomes more frequent.

108

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Rear Park Assist Sensors

The four Rear Park Assist sensors, located in the rear
fascia/bumper, monitor the area behind the vehicle that
is within the sensors’ field of view. The sensors can detect
obstacles, in the horizontal direction, from approximately
12 in (30 cm) up to 55 in (140 cm) from the center of the
rear fascia/bumper and up to 24 in (60 cm) from the
corners of the rear fascia/bumper, depending on the
location, type and orientation of the obstacle.

If several obstacles are detected, the Rear Park Assist
system indicates the nearest obstacle.

The minimum height of a detectable obstacle corre-
sponds to the maximum height of an obstacle that would
clear the underside of the car during the parking
maneuver.

Rear Park Assist Alerts

If an obstacle is behind the vehicle when REVERSE gear
is engaged, an audible alert is activated.

The tones emitted by the loudspeaker inform the driver
that the vehicle is approaching an obstacle. The pauses
between the tones are directly proportional to the dis-
tance from the obstacle. Pulses emitted in quick succes-
sion indicate the presence of a very close obstacle. A
continuous tone indicates that the obstacle is less than
12 in (30 cm) away.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

109

Audible And Visual Signals Supplied By The Rear Park Assist System.

SIGNAL

MEANING

INDICATION

Obstacle Distance

An obstacle is present within the

sensors’ field of view

Audible signal

(dashboard loudspeaker)

• Sound pulses emitted at a rate that in-
creases as the distance decreases.

• Emits continuous tone at 12 in (30 cm)

• Adjustable volume level. (Refer to
“Menu Functions” for further information).

Failure

Sensor or System failures

Visual Signal

(instrument panel)

• Icon appears on display.

• Message is displayed on multifunction
display (where provided).

While audible signals are emitted, the audio system is not
muted.

The audible signal is cut out immediately if the distance
increases. The tone cycle remains constant if the distance

measured by the inner sensors is constant. If this condi-
tion occurs for the external sensors, the signal is cut off
after 3 seconds (stopping warnings during maneuvers
parallel to walls).

110

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Failure Indications

A malfunction of the Rear Park Assist sensors or system
is indicated, during REVERSE gear engagement, by the
instrument panel warning icon.

The warning icon is illuminated and a message
is displayed on the multifunction display (if
equipped). Refer to “Instrument Cluster De-
scriptions” in “Understanding Your Instrument

Panel” for further information.

The sensors and wiring are tested continuously when the
ignition is in the ON/RUN position. Failures are indi-
cated immediately if they occur when the system is ON.

Even if the system is able to identify that a specific sensor
is in failure condition, the instrument cluster display
shall indicate that the Rear Park Assist system is unavail-
able, without reference to the sensor in failure condition.
If even a single sensor fails, the entire system must be
disabled. The system is turned off automatically.

Cleaning The Rear Park Assist System

Clean the Rear Park Assist sensors with water, car wash
soap and a soft cloth. Do not use rough or hard cloths. In
washing stations, clean sensors quickly keeping the va-
por jet/high pressure washing nozzles at least 4 in
(10 cm) from the sensors. Do not scratch or poke the
sensors. Otherwise, you could damage the sensors.

Park Assist System Usage Precautions

NOTE:

• Ensure that the outer surface and the underside of the

rear bumper is clean and clear of snow, ice, mud, dirt
or other obstruction to keep the Rear Park Assist
system operating properly.

• Jackhammers, large trucks, and other vibrations could

affect the performance of Rear Park Assist.

• Clean the Rear Park Assist sensors regularly, taking

care not to scratch or damage them. The sensors must

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

111

not be covered with ice, snow, slush, mud, dirt or
debris. Failure to do so can result in the system not
working properly. The Rear Park Assist system might
not detect an obstacle behind the fascia/bumper, or it
could provide a false indication that an obstacle is
behind the fascia/bumper.

• Objects such as bicycle carriers, etc., must not be

placed within 12 in (30 cm) from the rear fascia/
bumper while driving the vehicle. Failure to do so can
result in the system misinterpreting a close object as a
sensor problem, causing a failure indication to be
displayed in the instrument cluster.

CAUTION!

• Rear Park Assist is only a parking aid and it is

unable to recognize every obstacle, including
small obstacles. Parking curbs might be temporar-
ily detected or not detected at all. Obstacles lo-
cated above or below the sensors will not be
detected when they are in close proximity.

• The vehicle must be driven slowly when using

Rear Park Assist in order to be able to stop in time
when an obstacle is detected. It is recommended
that the driver looks over his/her shoulder when
using Rear Park Assist.

112

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

• Drivers must be careful when backing up even

when using the Rear Park Assist system. Always
check carefully behind your vehicle, look behind
you, and be sure to check for pedestrians, animals,
other vehicles, obstructions, and blind spots be-
fore backing up. You are responsible for safety and
must continue to pay attention to your surround-
ings. Failure to do so can result in serious injury or
death.

(Continued)

WARNING! (Continued)

• Before using the Rear Park Assist system, it is

strongly recommended that the ball mount and
hitch ball assembly is disconnected from the ve-
hicle when the vehicle is not used for towing.
Failure to do so can result in injury or damage to
vehicles or obstacles because the hitch ball will be
much closer to the obstacle than the rear fascia
when the loudspeaker sounds the continuous
tone. Also, the sensors could detect the ball mount
and hitch ball assembly, depending on its size and
shape, giving a false indication that an obstacle is
behind the vehicle.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

113

POWER SUNROOF — IF EQUIPPED

The power sunroof roof switch is located in the overhead
console.

WARNING!

• Never leave children in a vehicle with the key in

the ignition switch. Occupants, particularly unat-
tended children, can become entrapped by the
power sunroof while operating the power sunroof
switch. Such entrapment may result in serious
injury or death.

• In a collision, there is a greater risk of being

thrown from a vehicle with an open sunroof. You
could also be seriously injured or killed. Always
fasten your seat belt properly and make sure all
passengers are properly secured.

• Do not allow small children to operate the sun-

roof. Never allow your fingers, other body parts, or
any object to project through the sunroof opening.
Injury may result.

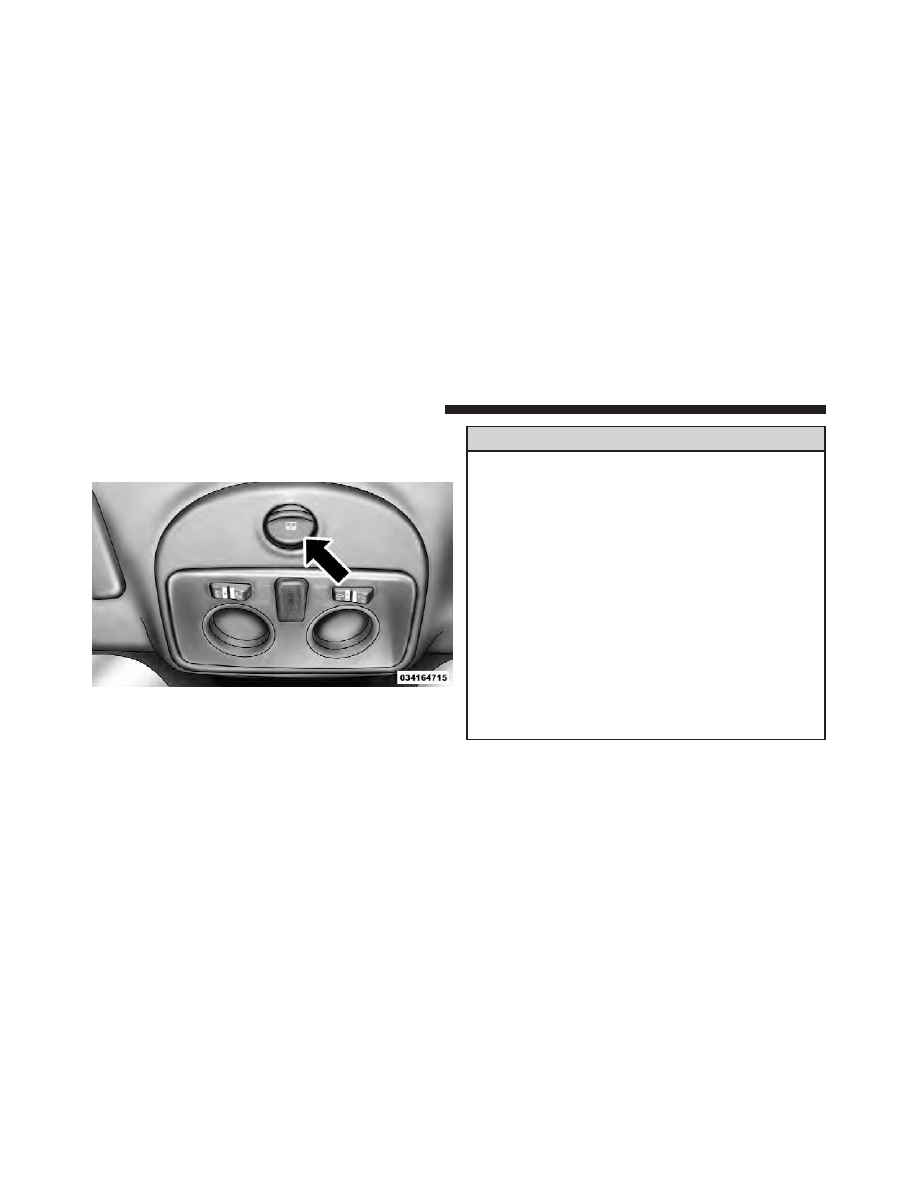

Power Sunroof Switch

114

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Open

Press and hold the power sunroof switch rearward for
approximately one second and the sunroof will stop at
the vented position. Press the switch a second time and
hold for approximately one second and release, the
sunroof will open fully, then stop automatically. This is
called “Express Open”. During Express Open operation,
any movement of the sunroof switch will stop the
sunroof.

To Close

With the sunroof in the full open position, pull the power
sunroof button and hold it for approximately one second,
the sunroof will return to the vented position. Pull the
switch a second time and hold for approximately one
second to completely close the sunroof.

Pinch Protect Override

If a known obstruction (ice, debris, etc.) prevents the
sunroof from closing, press the switch forward and hold

for approximately one second after the reversal occurs.
This allows the sunroof to move toward the closed
position.

NOTE:

Pinch protection is disabled while the switch is

pressed.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) is in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

115

Emergency Operation

In case of electrical failure the sunroof can be operated
with the hex wrench that is located in the glove box.
There is a plug located in the rear of the sunroof opening
at the center of the vehicle. Removing the plug reveals a
hex opening in the motor assembly of the sunroof. Insert
the hex wrench and turn, moving the sunroof to the
desired location.

Sun Shade — If Equipped

For vehicles equipped with either a power sunroof or a
fixed glass roof, there is a sun shade that can be open or
closed. To open the sun shade press the tab and move the
shade to a full open position.

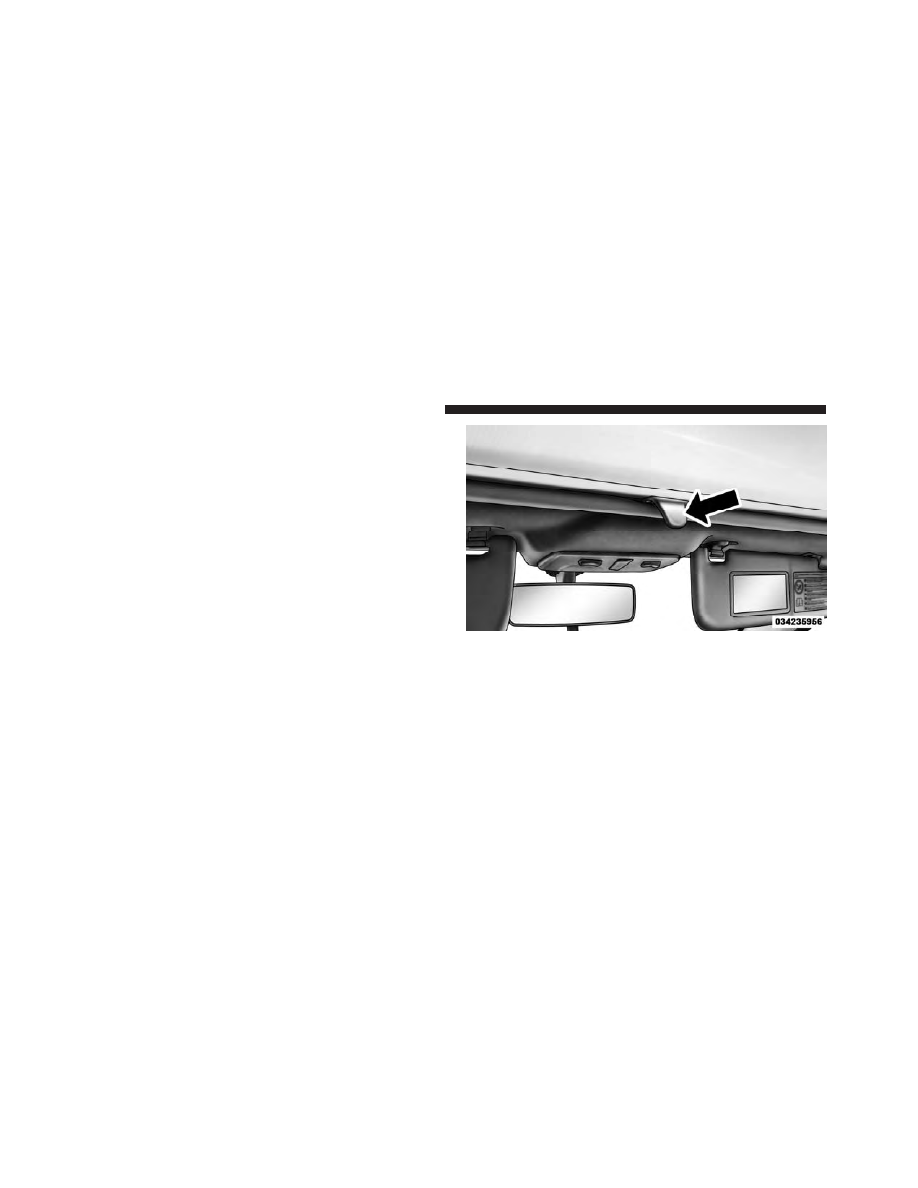

Instruction Sun Shade

116

UNDERSTANDING THE FEATURES OF YOUR VEHICLE















Content      ..     5      6      7      8     ..
