Chrysler Voyager. Manual - part 441





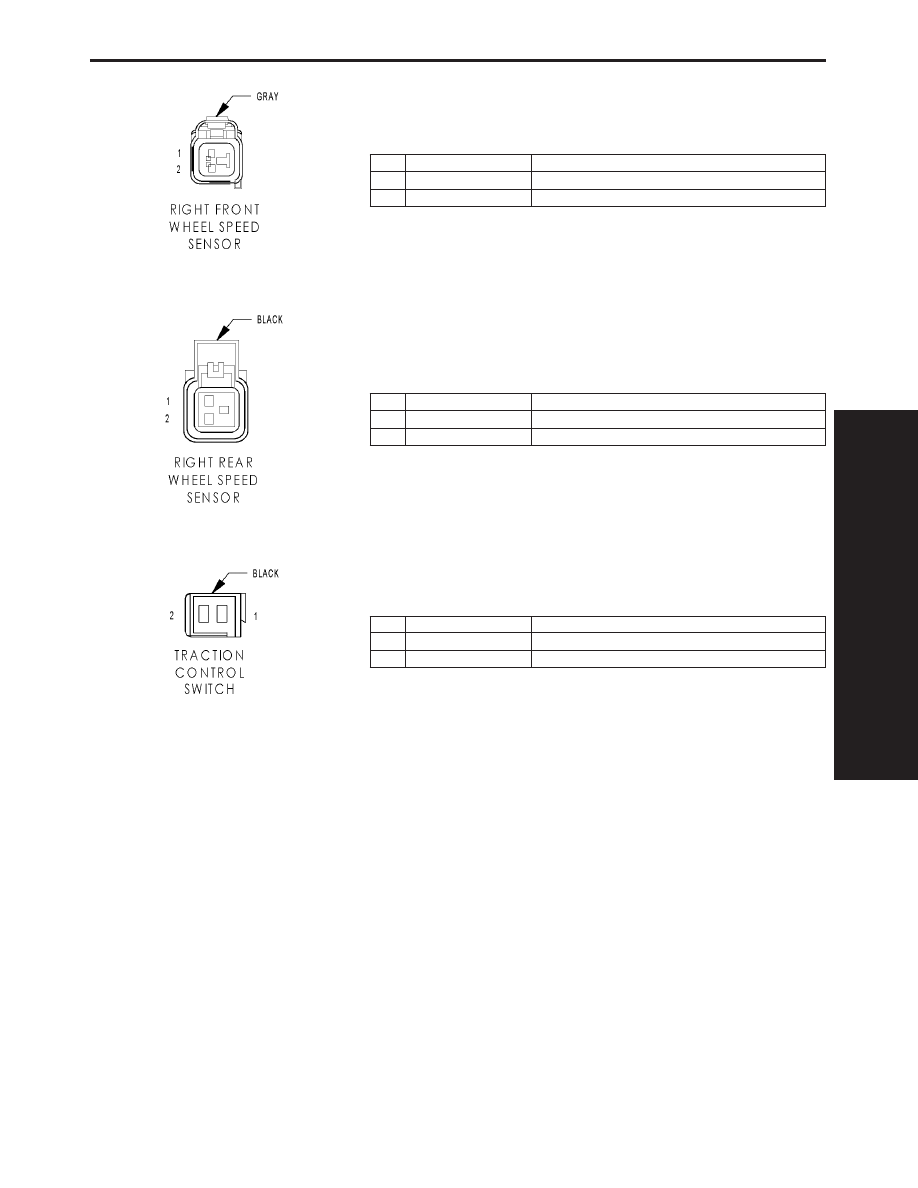

RIGHT FRONT WHEEL SPEED SENSOR

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT REAR WHEEL SPEED SENSOR

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

TRACTION CONTROL SWITCH

CAV

CIRCUIT

FUNCTION

1

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

2

Z427 20BK/WT

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

53

CONNECTOR PINOUTS

NOTES

54

10.0

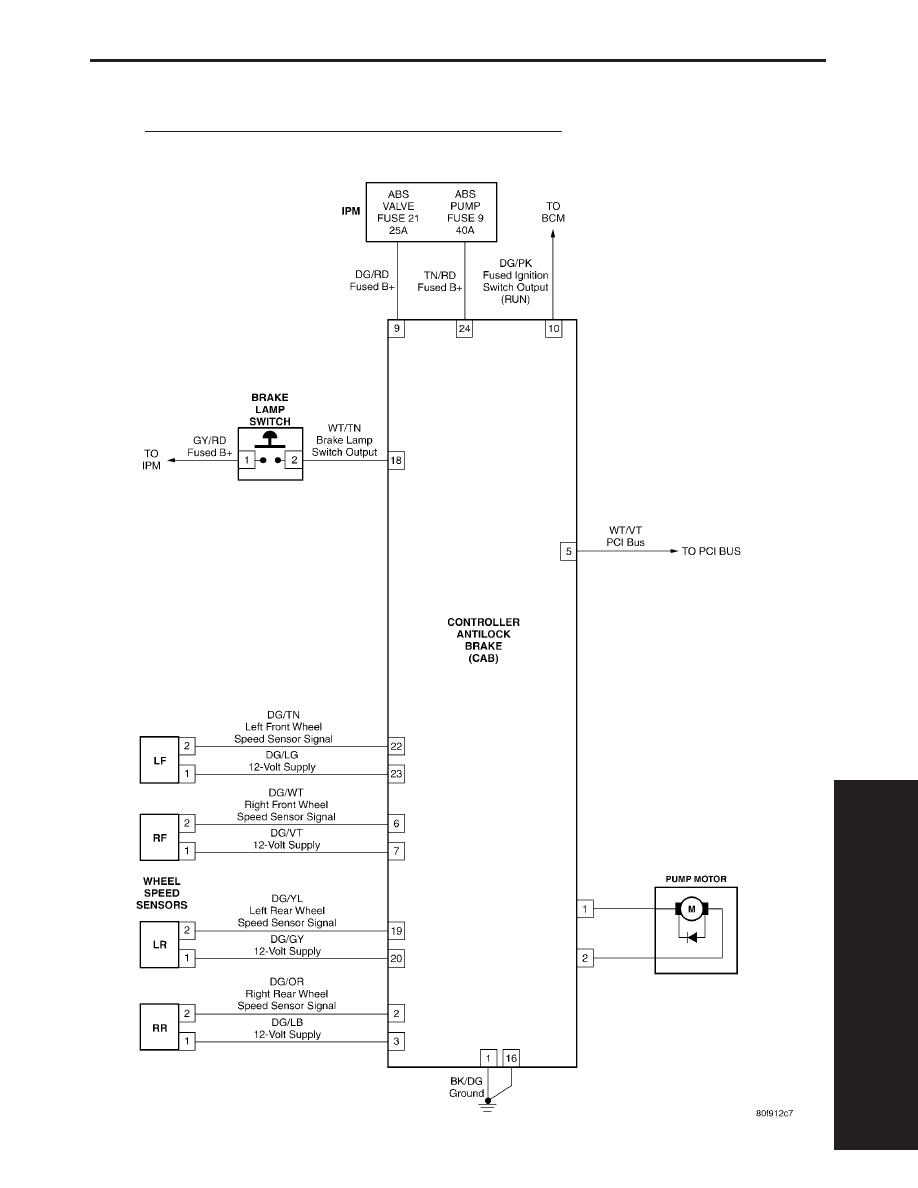

SCHEMATIC DIAGRAMS

10.1

TEVES MARK 20E ANTILOCK BRAKE SYSTEM – ABS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

55

SCHEMATIC DIAGRAMS

NOTES

56
