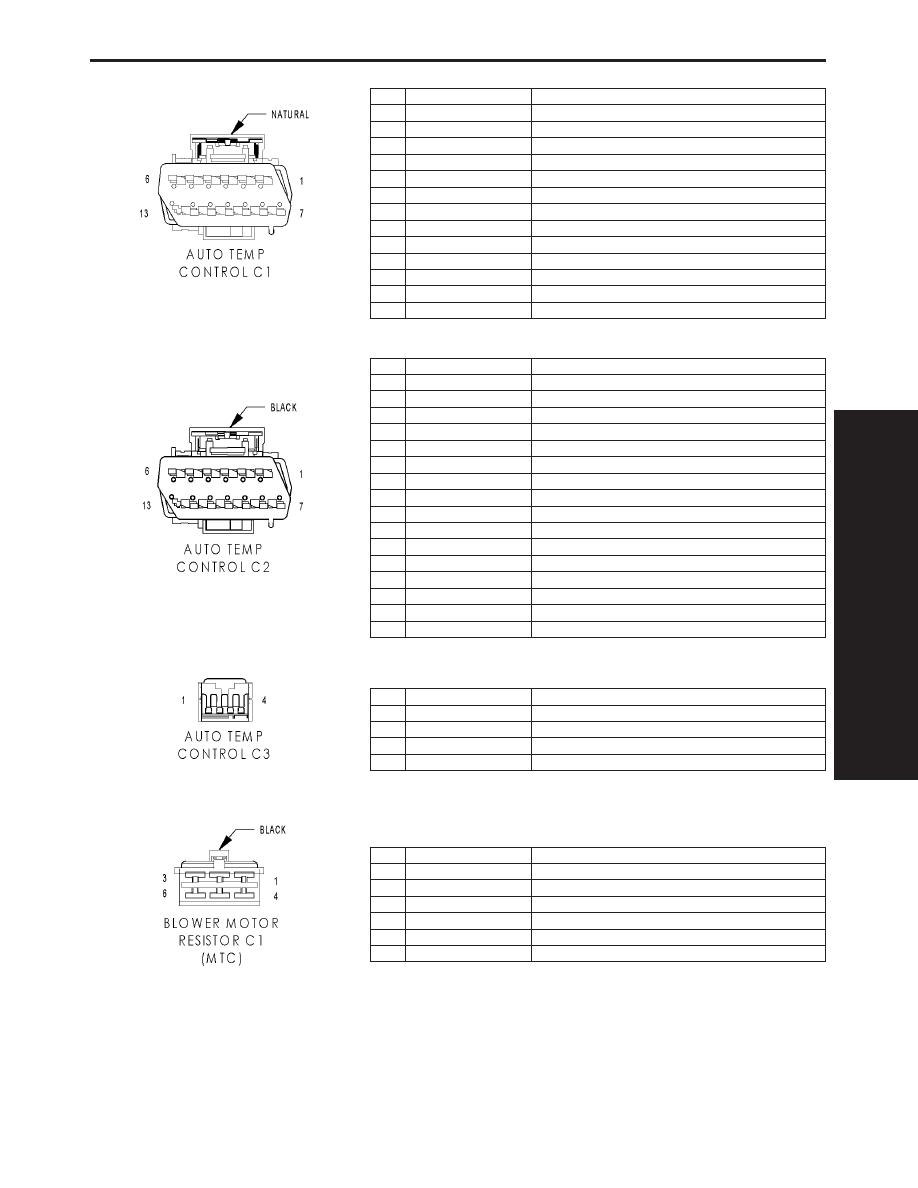

AUTO TEMP CONTROL C1 CAV CIRCUIT FUNCTION 1 C161 22LB/WT DRIVER BLEND DOOR DRIVER (B) 2 C61 22DB/LG DRIVER BLEND DOOR DRIVER (A) 3 C133 22DB/WT PASSENGER BLEND DOOR DRIVER (B) 4 C33 22LB/BR PASSENGER BLEND DOOR DRIVER (A) 5 C132 22DB/YL RECIRCULATION DOOR DRIVER (B) 6 C32 22DB/TN RECIRCULATION DOOR DRIVER (A) 7 C135 22DB/WT MODE DOOR DRIVER (B) 8 C35 22LB/LG MODE DOOR DRIVER (A) 9 C53 22LB REAR MODE DOOR DRIVER (A) 10 C154 22LB/OR REAR MODE DOOR DRIVER (B) 11 C54 22LB/YL REAR BLEND DOOR DRIVER (A) 12 C169 22DB/OR REAR BLEND DOOR DRIVER (B) 13 - - AUTO TEMP CONTROL C2 CAV CIRCUIT FUNCTION 1 C21 22LB (LHD) EVAPORATOR TEMPERATURE SENSOR SIGNAL 1 C21 22LB (RHD) EVAPORATOR TEMPERATURE SENSOR SIGNAL 2 C121 22DB/DG (RHD) SENSOR GROUND 2 C121 20DB/DG (LHD) SENSOR GROUND 3 E12 20OR/GY PANEL LAMPS DRIVER 4 A114 18GY/RD FUSED B(+) (I.O.D.) 5 F504 20GY/PK FUSED IGNITION SWITCH OUTPUT (RUN) 6 D25 20WT/VT PCI BUS 7 C56 22DB/VT (LHD) BLOWER MOTOR CONTROL 7 C56 22DB/LB (RHD) BLOWER MOTOR CONTROL 8 C59 22DB/LB REAR BLOWER MOTOR CONTROL 9 D22 20WT/TN (3 ZONE) KDB CLOCK 10 D17 22WT/DG KDB DATA 11 Z24 18BK/OR GROUND 12 - - 13 - - AUTO TEMP CONTROL C3 CAV CIRCUIT FUNCTION 1 F600 20LB/PK PROTECTED IGNITION 2 D40 20WT/LB KDB NO. 2 CLOCK 3 C905 20BR/LB SENSOR RETURN 4 D18 20WT/YL KDB NO. 2 DATA BLOWER MOTOR RESISTOR C1 (MTC) CAV CIRCUIT FUNCTION 1 C75 12DB/GY BLOWER MOTOR HIGH DRIVER 2 C74 12DB/WT BLOWER MOTOR M3 DRIVER 3 C73 14DB/VT BLOWER MOTOR M2 DRIVER 4 C7 12DB FUSED FRONT BLOWER MOTOR RELAY OUTPUT 5 C72 16DB/OR BLOWER MOTOR M1 DRIVER 6 C71 16DB/BR BLOWER MOTOR LOW DRIVER C O E C T O R P I N T 1027 CONNECTOR PINOUTS |
