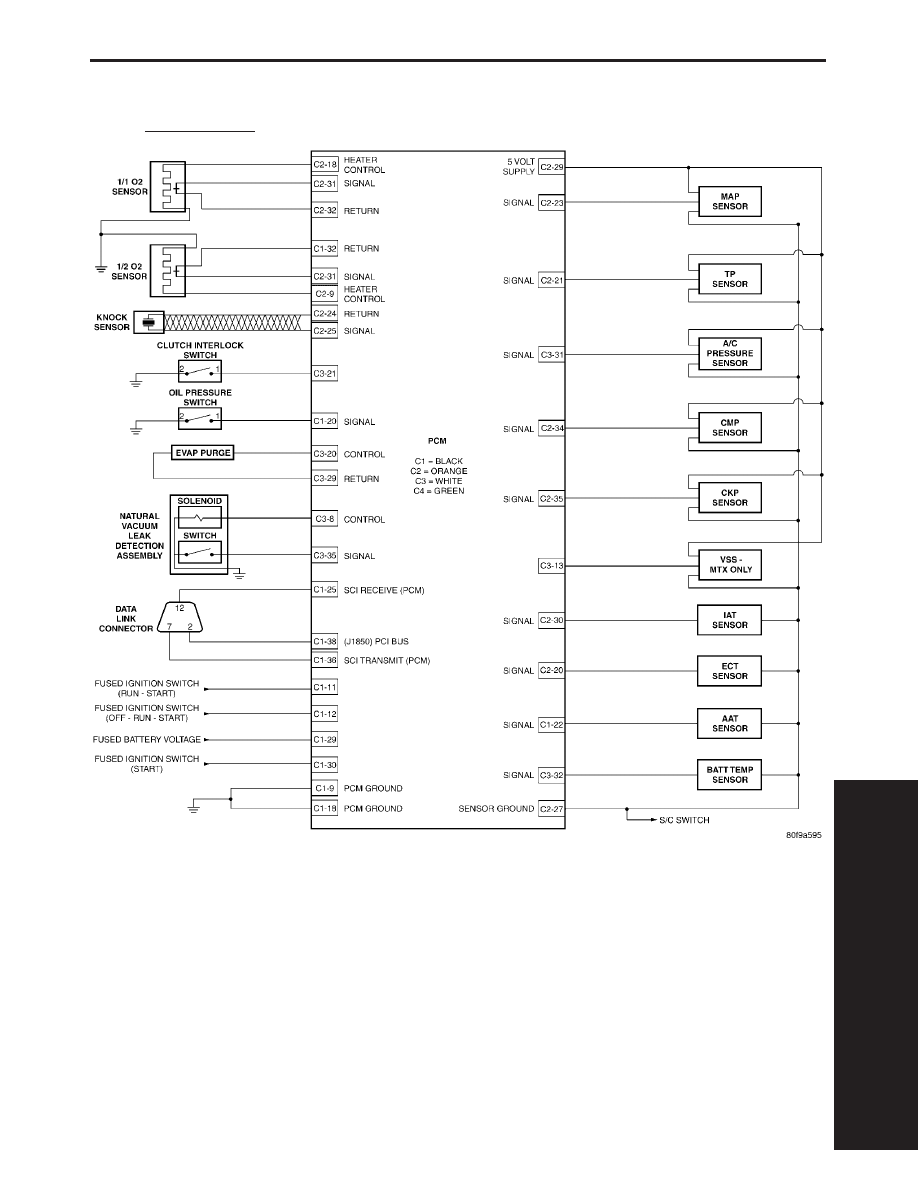

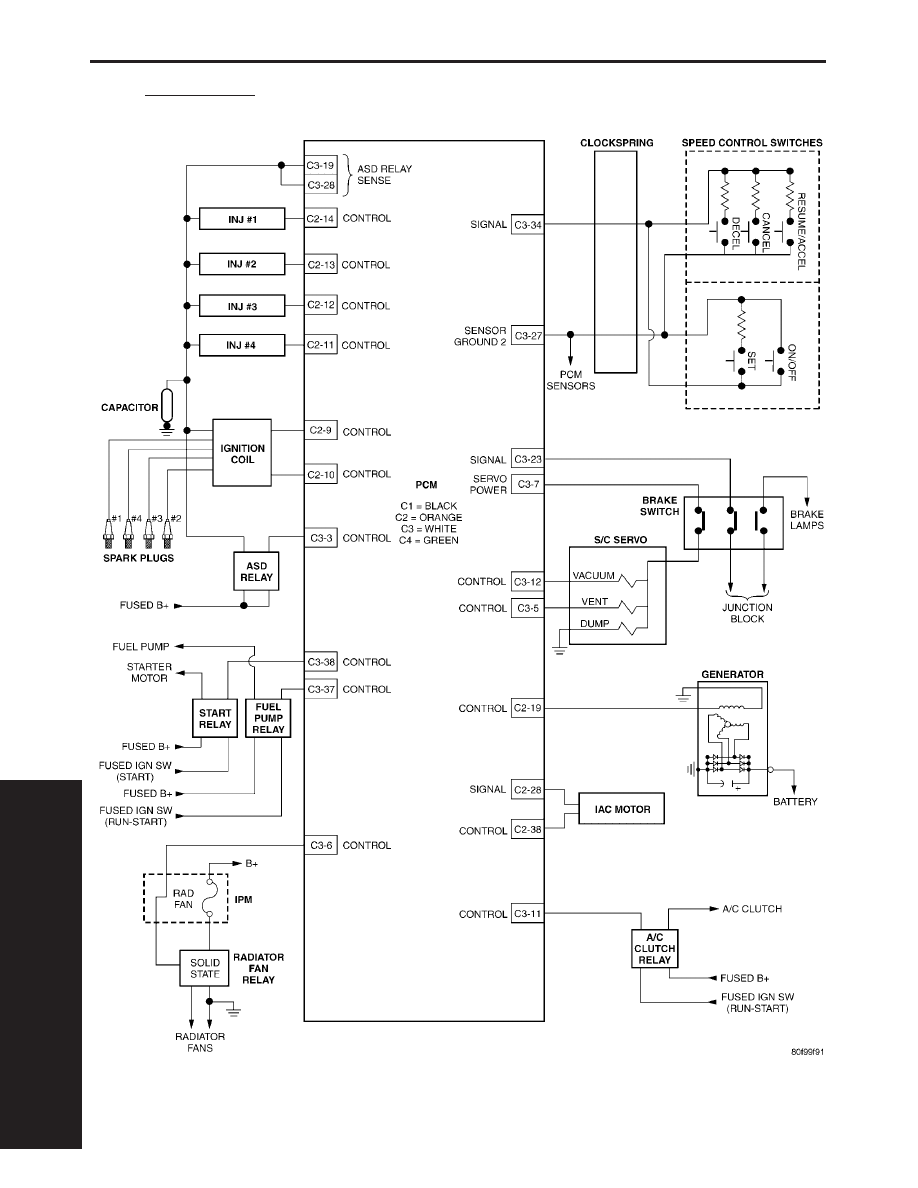

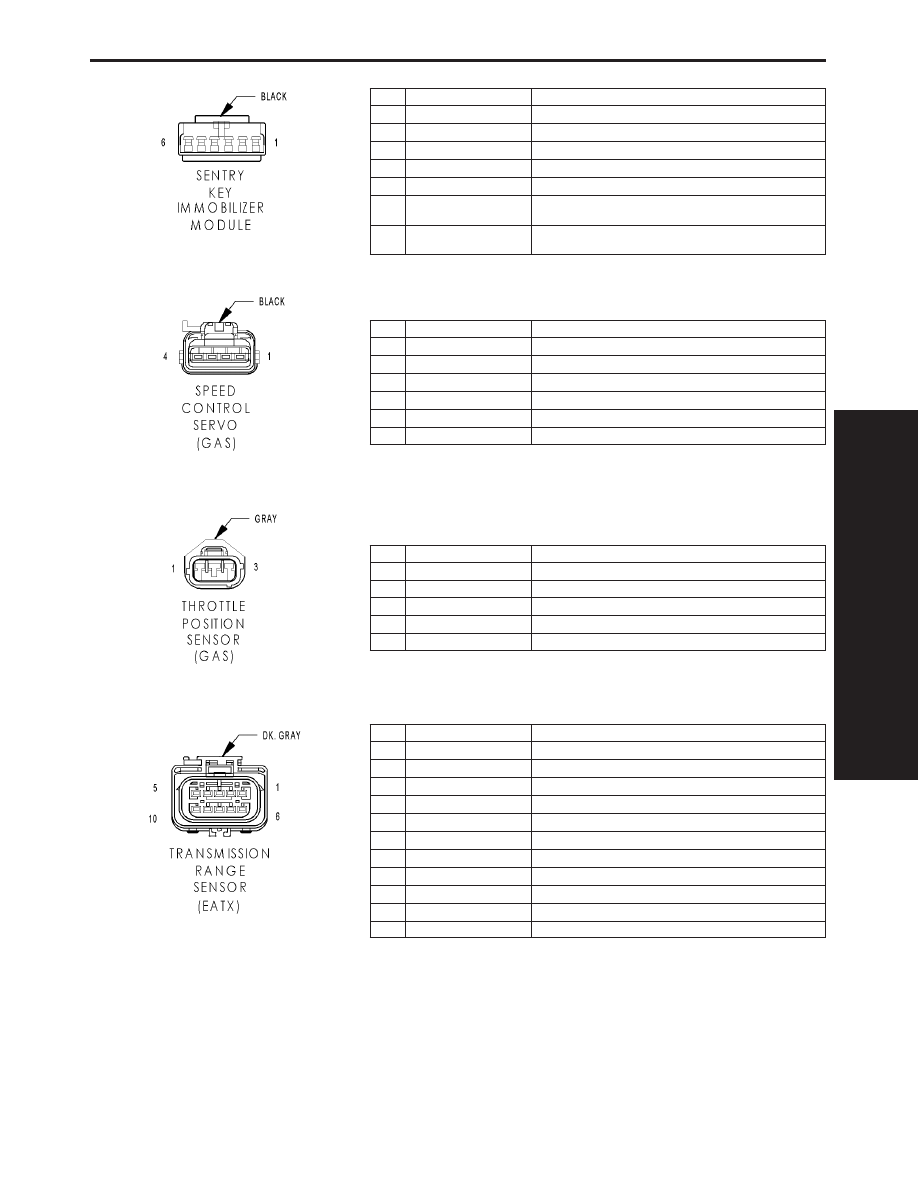

SENTRY KEY IMMOBILIZER MODULE CAV CIRCUIT FUNCTION 1 - - 2 D25 20WT/VT PCI BUS 3 - - 4 F20 20PK/WT FUSED IGNITION SWITCH OUTPUT (RUN-START) 5 Z120 22BK/WT GROUND 6 A114 20GY/RD (LHD EX- FUSED B(+) (I.O.D.) 6 A114 18GY/RD (EXCEPT FUSED B(+) (I.O.D.) SPEED CONTROL SERVO (GAS) CAV CIRCUIT FUNCTION 1 V36 18VT/YL (3.3L/3.8L) SPEED CONTROL VACUUM SOLENOID CONTROL 1 V36 18VT/YL (2.4L) S/C VACUUM CONTROL 2 V35 18VT/OR (2.4L) S/C VENT CONTROL 2 V35 18VT/OR (3.3L/3.8L) SPEED CONTROL VENT SOLENOID CONTROL 3 V30 20VT/WT SPEED CONTROL BRAKE SWITCH OUTPUT 4 Z155 18BK/LG GROUND THROTTLE POSITION SENSOR (GAS) CAV CIRCUIT FUNCTION 1 K900 18DB/DG SENSOR GROUND 2 K22 18BR/OR (3.3L/3.8L) THROTTLE POSITION SENSOR SIGNAL 2 K22 18BR/OR (2.4L) TP SIGNAL 3 F855 18PK/YL (3.3L/3.8L) 5 VOLT SUPPLY 3 F855 20PK/YL (2.4L) 5 VOLT SUPPLY TRANSMISSION RANGE SENSOR (EATX) CAV CIRCUIT FUNCTION 1 - - 2 - - 3 T13 18DG/VT SPEED SENSOR GROUND 4 T54 18DG/OR TRANSMISSION TEMPERATURE SENSOR SIGNAL 5 T41 18DG/GY (3.3L/3.8L) TRS T41 SENSE 6 - - 7 T1 18DG/LB TRS T1 SENSE 8 T3 18DG/DB TRS T3 SENSE 9 T42 18DG/YL TRS T42 SENSE 10 T41 18YL/DB (3.3L/3.8L) PARK/NEUTRAL POSITION SWITCH SENSE (TRS T41) 10 T41 18DG/GY (2.4L) TRS T41 SENSE C O E C T O R P I N T 539 CONNECTOR PINOUTS |
