5.4.15. Топливные форсунки
Монтаж топливной форсунки
Предупреждение
возникновения пожара и травмирования персонала необходимо при каждой разборке
форсунок заменять уплотнительные круглые кольца новыми.
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отрицательный провод аккумуляторной батареи.
|
| 2. Сбросить избыточное давление в топливной
системе.
|
| 3. Распределительный трубопровод в сборе с
головки цилиндров. Демонтаж распределительного трубопровода может
производиться без отсоединения питающего и сливного топливных трубопроводов.
|
|
Разобрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Сдвинуть хомут форсунки и вывести его из
зацепления с выступами гнезда, развести пальцами хомут и снять его.
Хомут не подлежит повторному использованию.
|
| 2. Вынуть из гнезда форсунку в сборе.
|
| 3. Снять с форсунки оба уплотнительных кольца
и выбросить их, так как кольца не подлежат повторному использованию.
|
|
Собрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смазать новые уплотнительные кольцо моторным
маслом и установить их на корпус форсунки.
|
| 2. Установить новый хомут на корпус
форсунки. Хомут должен располагаться параллельно электрическому разъему.
|

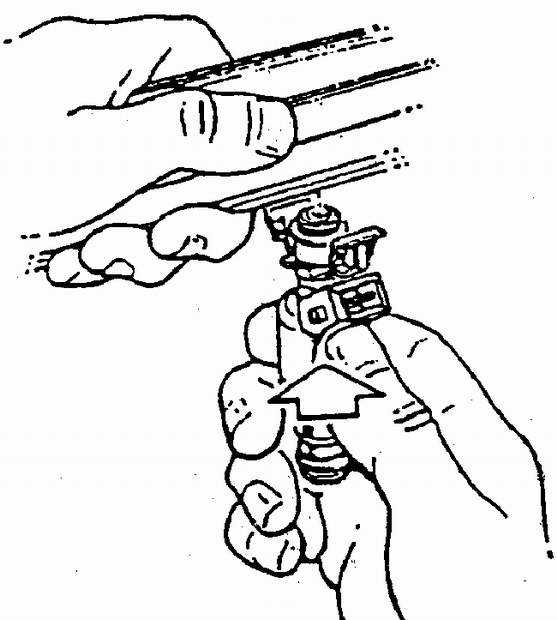

| 3. Вставить форсунки в сборе в гнезда распределительного
трубопровода так, чтобы хомуты и электрические разъемы находились
снаружи.
Установить форсунку соосно с гнездом, ввести хомут в зацепление
с выступами гнезда и затем полностью вдвинуть форсунку в гнездо
до упора.
|
|
Установить или присоединить
См. соответствующую операцию в
подразделе 5.4.14.
Осмотреть
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Включить зажигание и, не запуская двигатель, проверить
герметичность соединений топливных трубопроводов.
|
|
