 PRESENTATION

 This handbook has been designed to make you familiar with
your new vehicle from day one, and to make you fully aware of
how to use its various functions.
 Reading the handbook is made easy by a Familiarisation
chapter, followed by 8 identified chapters which can be located
by means of a colour code specific to each one. Its sections
cover, by theme, all of the functions of the vehicle in its most
complete specification.
 Chapter 2 indicates all of the technical data relating to your
vehicle. At the end of the handbook, exterior and interior
views of the vehicle will assist you in locating equipment or a
function, and will refer you to the relevant page.

 Within the chapters symbols draw your attention to specific
information:

 directs you to the chapter and section which contains
detailed information concerning a function,

 indicates important information relating to use of the
equipment,

 alerts you to the safety of individuals and equipment on
board.

5

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 EXTERIOR

    Roof rack and roof bars

 There are anchoring points on each side of the
roof to fi x a roof rack or transverse roof bars.

     95

  Opening of rear doors to 180°
 Once the vehicle has been unlocked, the

rear doors can be opened to 180° to make

unloading/loading easier.

   

  31

  Rear parking assistance
 This equipment warns you, by means of an

audible signal, if an obstacle is detected

behind the vehicle when reverse gear is

engaged.
     57

  “Follow-me-home” lighting
 After switching off the ignition, when you leave

your vehicle, the front lights remain on briefl y.
     36

6

 Familiarisation

 OPEN

  Remote control key

   A.

   Unfolding / Folding of the key.

  B.

   Unlocking of front doors (Van) or of front

and side doors (Combi)

(direction indicators fl ash twice).

  C.

   Central locking of the vehicle

(one press ; direction indicators fl ash

once).

or

Deadlocking of vehicle

(two consecutive presses ; direction

indicators fl ash once).

  D.

   Unlocking of the load space (Van) or

hinged rear doors (Combi).

 If a door is open or not closed properly, the

direction indicators fl ash three times to indicate

that the vehicle is not locked.

  Fuel tank

   1.

   Opening of the fuel fi ller fl ap.

  2.

   Opening and hooking of the fuel tank cap.

 Capacity of the tank: approximately 45 litres.


     27

  

  114

  Opening to 180°

   

  31

 Press the catch while opening the door.

7

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 INTERIOR

  Trip computer
 By means of the MENU button, this system

permits management or consultation of the

various vehicle confi gurations/information such

as the disarming of the passenger air bag, the

automatic locking of the doors, the language,

etc.
     53

  The retractable multifunction
passenger seat (Van)
 This equipment enables you to confi gure your

passenger seat in three positions:
   -   seat for the transportation of a passenger,
  -   table to accommodate your various

documents, ...

  -   retracted for the transportation of long

objects.

     65

  Audio system
 This equipment benefi ts from the latest

technology: MP3 compatible audio equipment

and Bluetooth® hands-free kit.
   

  58

  Electronic gearbox system
 This device guarantees you a perfect drive by

combining a fully automatic mode as well as a

manual mode.
   

  40

8

 Familiarisation

 INSTRUMENTS AND CONTROLS

   1.

   Steering wheel adjustment control.

  2.

   Lights and direction indicators controls.

  3.

   Instrument panel.

  4.

   Driver’s air bag.

Horn.

  5.

   Gear lever.

  6.

   Handbrake.

  7.

   Bonnet release.

  8.

   Exterior mirror controls.

  9.

   Fuse box.

  10.

   Manual headlamp height adjustment.

  11.

   Side adjustable and closing vent.

  12.

   Front side window demisting vent.

  13.

   Windscreen demisting vent.

  14.

   Steering lock and ignition.

  15.

   Wipers / wash-wipe / trip computer

controls.

  16.

   Central adjustable and closing vents.

  17.

   Passenger air bag.

  18.

   MENU button.

  19.

   Glove box.

  20.

   Lighter.

  21.

   Ashtray.

  22.

   Heating / air conditioning controls.

  23.

   Audio equipment.

  24.

   Electric window controls.

  25.

   12V socket.

9

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 LOAD SPACE (VAN)

   1.

   Stowing rings.

  2.

   Storage tray.

  3.

   Torch.

  4.

   Partition.

  5.

   Modular vertical grille.

  6.

   Spare wheel.

10

 Familiarisation

 LOAD SPACE (COMBI)
1.

Stowing rings.

2.

   Luggage retaining net.

3.

   Tool kit.

4.

   Rear shelf.

  76

11

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 SIT COMFORTABLY

  Driver’s seat adjustment

  Forwards-backwards

  Seat back angle (A)

 Lumbar support (B)

  Height

     63

12

 Familiarisation

  Steering wheel adjustment

   1.

   Unlocking of the control.

  2.

   Adjustment of the height and depth.

  3.

   Locking of the control.

 SIT COMFORTABLY

   

  42

  Interior mirror adjustment

   1.

   Selection of the “day / night” position of the

mirror.

  2.

   Directing of the mirror.

   

  38

  Front seat belt

   1.

   Fastening.

   

  80

  Electric exterior mirror
adjustment

  A.

  Selection of the driver’s mirror.

  B.

 Selection of the passenger’s mirror.

  C.

  Adjustment of the position of the mirror.

   

  38

13

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 SEE CLEARLY

  Ring

 Lights off.

 Side lights.

 Dipped / main beam headlamps.

  Fog lamps

 Rear fog lamp.

 or

 Front and rear fog lamps.

     35

  Direction indicators

  “Motorway” function
 Press up or down once, without passing the

point of resistance; the corresponding direction

indicators will fl ash three times.

     35

  Wipers

  Ring A: windscreen wipers

     37

  Ring B: rear wiper

     37

 Single wipe.

 Intermittent wipe.

 Wash-wipe.

 Wash-wipe.

 Park.

  Lighting

 Park.
 Intermittent.
 Slow continuous.
 Rapid continuous.

–

14

 Familiarisation

 VENTILATION

  Recommended interior settings

   I require ...

   Heating or Manual Air Conditioning

   Air distribution



Air fl ow

   Air recirculation /

Intake of outside air

   Temperature

   Manual A/C

   HOT











   COLD











   DEMISTING

 DE-ICING











   

  68

15

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

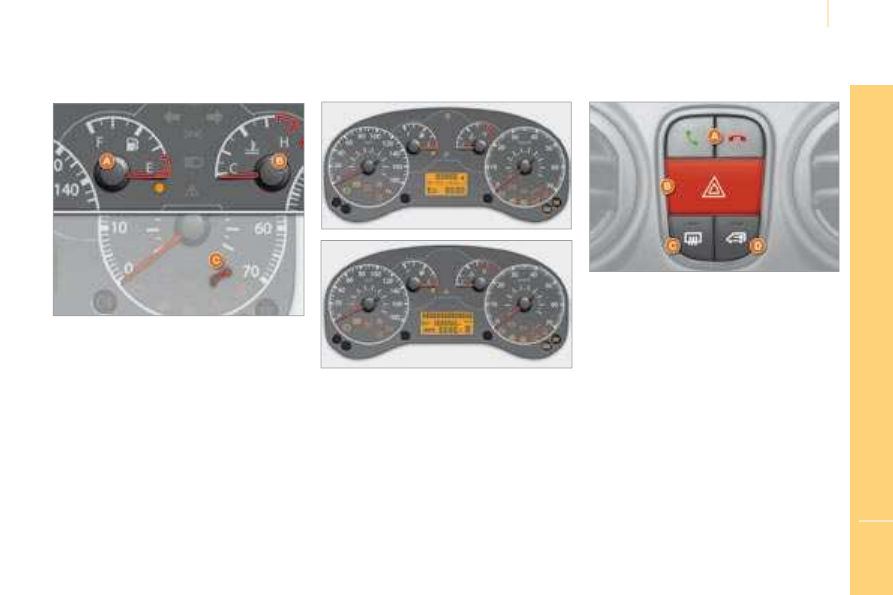

 MONITOR THOROUGHLY

  Instrument panel

  Controls bar

   A.

   With the ignition on, the needle indicates

the level of fuel remaining.

With the engine running, its associated

warning light switches off. If it remains on,

this indicates that you have reached the

minimum level in the tank.

  B.

   With the ignition on, the needle indicates

the coolant temperature.



With the engine running, its associated

warning light switches off.

  C.

   With the ignition on, the oil level warning

light does not remain on.

 If the levels are not correct, top up the levels

which are low.

   A.

   Hands-free kit.

  

  61

  B.

   Hazard warning lights.

   

  78

  C.

   Rear screen and mirrors de-icing.



  68

  D.

Locking / Unlocking of load space (Van).

     33

   1.

   With the ignition on, the orange and red

warning lights come on.

  2.

   With the engine running, these warning

lights should switch off.

 If warning lights remain on, refer to the section

concerned.

  Warning lights

   

  19

     25

16

 Familiarisation

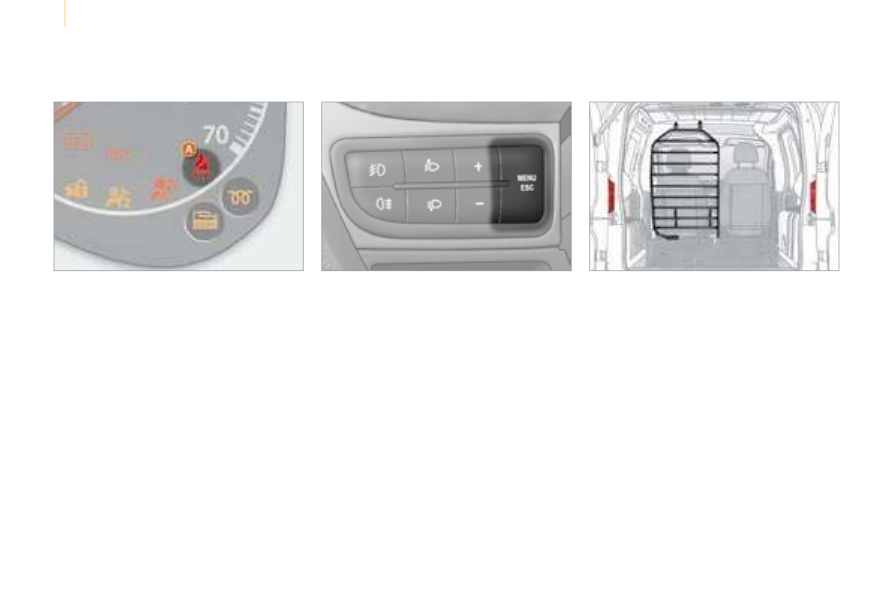

 KEEP YOUR PASSENGERS SAFE

  Passenger’s front air bag

 The passenger’s front air bag is disarmed by

means of the MENU button, located to the left

of the steering wheel.
   1.

   Press the MENU button,

  2.

   Select “Bag” and confi rm by pressing the

MENU button,

  3.

   Select “OFF” and confi rm by pressing the

MENU button,

  4.

   Select “YES” and confi rm by pressing the

MENU button.

  Seat belt not fastened

   A.

   Driver’s seat belt not fastened warning

light.

   

  80

   

  84

  Ladder type vertical partition



(Van

)



 A ladder type vertical partition protects the

driver against the risk of load movement.

      

 74

17

 Familiarisation

F

A

MI

L

IA

R

ISA

T

IO

N

 DRIVING

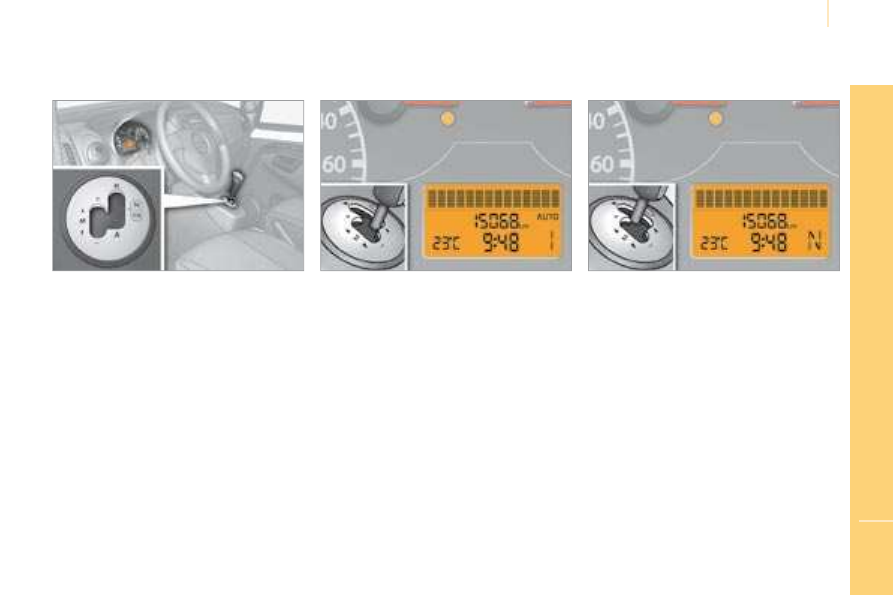

  Electronic gearbox system

  Instrument panel display

  Starting



  40

 This 5-speed gearbox gives you the choice

between the comfort of automatic mode or the

driving pleasure of a manual gearbox.
R.

  Reverse gear.

N.

  Neutral.

A.

  Automatic mode.

M +/-.

  Sequential mode.

 The gear or the driving mode selected appears

on the instrument panel display.
R :

  Reverse gear.

N :

  Neutral.

AUTO :

  Automatic mode.

1 2 3 4 5 :

  Gear selected.

 Select position N and press down on the brake

pedal whilst starting the engine.

Select fi rst gear (position A or M) or reverse

gear (position R) using the gear lever.

1

8

 Instruments and controls

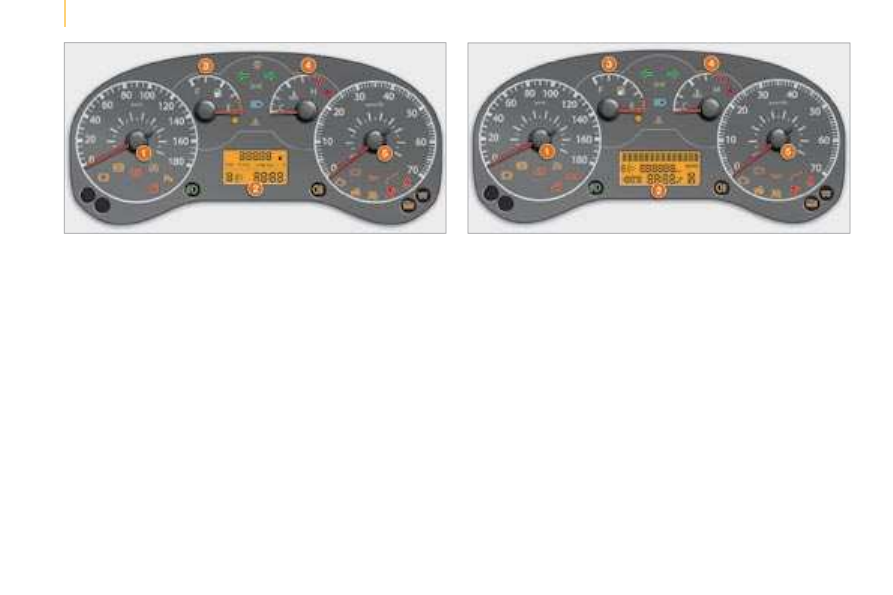

 INSTRUMENT PANELS

   1.   Distance recorder in kilometres/miles.

  2.   Display.

3.  Fuel gauge.

4.   Coolant temperature.

 5.    Rev counter.

  Instrument panel display level 1

   -   Time,

  -   Kilometres/Miles travelled,

  -   Trip computer / range, consumption,

average speed,

  -   Headlamp height,

  -   Programmable overspeed warning,

  -   Arming or disarming of the passenger air bag.

  Instrument panel display level 2

   -   Time,
  -   Date,
  -   Radio,
  -   Kilometres/Miles travelled,
  -   Exterior temperature,
 -   Modes and gears selected in electronic

gearbox system,

  -   Trip computer / range, consumption,

average speed

  -   Headlamp height,
  -   Programmable overspeed warning,
  -   Selection of display language,
  -   Arming or disarming of the passenger air

bag,

  -   Activation or deactivation of the

automatic locking of the doors while
driving.

  Instrument panel with level 1 display

  Instrument panel with level 2 display

1

9

1

R

EA

D

Y

 T

O

 SET

 O

F

F

   Instruments and controls

 WARNING LIGHTS

 Each time the engine is started: a series of warning lights comes on applying a self-checking test. They switch off almost immediately.
When the engine is running: the warning light becomes a warning sign if it remains on continuously or flashes. This initial warning may be
accompanied by an audible signal and a message on the display. “Do not ignore these warnings.”

  Warning
light

  is

  indicates

  Solution - action



 Service

 on temporarily.

 minor faults.

  Consult a CITROËN dealer .

 continuously on,
accompanied by a
message on the display.

 major faults.

 Make a note of the warning message and contact
a  CITROËN dealer .

 Parking brake fluid level

 on.

 that the parking brake is applied or
has not been released correctly.

 Releasing the parking brake switches off the
warning light.

 on.

 that the fl uid level is too low.   Top up with a fl uid recommended by a  CITROËN dealer .

 continuously on, even
though the level is correct.

  Stop immediately, park, switch off the ignition
and contact a  CITROËN dealer .

 Low engine oil level

 on.

 that the level of oil in the
engine is too low.

 Check the engine oil level and contact a
 CITROËN dealer .

 continuously on, even
though the level is
correct.



  Stop immediately, park, switch off the ignition
and contact a  CITROËN dealer .

 Coolant temperature

 on with the needle in
the red zone.

 an abnormal increase.

 Park and switch off the ignition, allow the circuit to
cool. Visually check the level.

 on H in the red zone.

 an abnormal increase in the
coolant temperature.

 Refer to the “Levels” section of chapter 7.
 Consult a CITROËN dealer .
