ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

80 -

 Ради  собственной  безопасности

при  замене  колеса  всегда  выпол-

няйте приведенные ниже правила:

   -

установите автомобиль на твердой го-

ризонтальной нескользкой площадке,

  -

включите стояночный тормоз,

  -

включите первую или заднюю передачу,

  -

подоприте автомобиль,

  -

убедитесь, что в автомобиле никого не

осталось,  а  Ваши  пассажиры  отошли

от автомобиля на безопасное рассто-

яние.

 Ни в коем случае не находитесь под авто-

мобилем, стоящим только на домкрате.
 Домкрат  и  все  перечисленные  здесь

инструменты  предназначены  только  для

Вашего  автомобиля.  Не  используйте  их

для других целей.

  Монтаж колеса

   -

Установите колесо на место, вверните

и  затяните  ключом,  но  не  до  конца,

колесные болты.

  -

Опустите автомобиль и выньте домкрат.

  -

Затяните  до  упора  болты  крепления

колеса.

  -

Установите  на  колесо  декоративный

колпак, начиная с той части, где распо-

ложен воздушный вентиль и нажмите

ладонью на его поверхность.

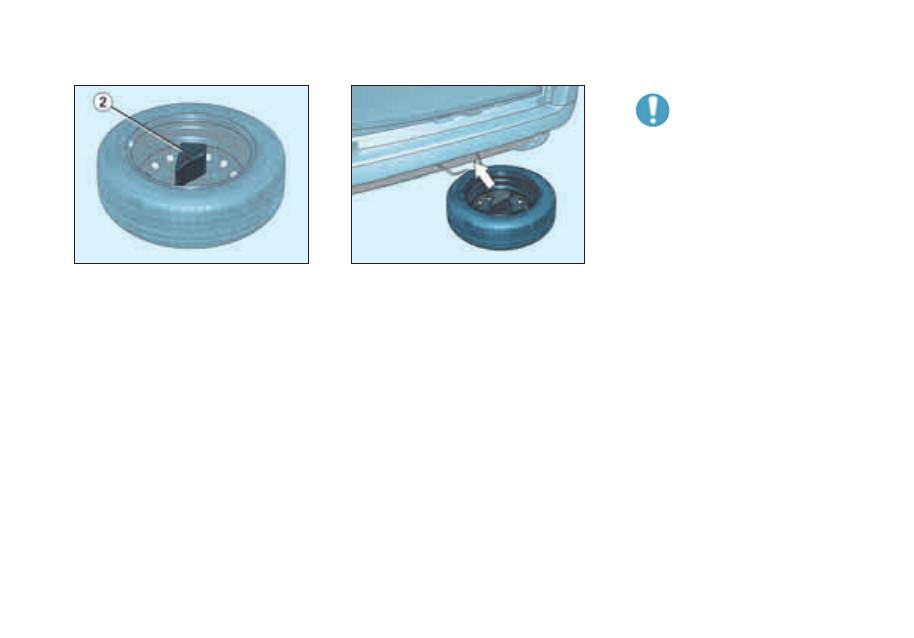

  Установка на место держателя с

колесом

   -

Уберите подпорку  2  внутрь колеса.

  -

Уложите колесо на держатель.

  -

Приподнимите колесо, затем припод-

нимите держатель и подвесьте его на

крючок.

  -

Затяните  до  упора  болт  крепления

держателя запасного колеса.

  -

Уберите на место колесный ключ  1  и

домкрат.

  После замены колеса
   -

В кратчайшие сроки попросите в сер-

висной  сети  CITROËN  проверить  за-

тяжку  колесных  болтов  и  давление

воздуха в запасном колесе.

  -

При  первой  возможности  отремонти-

руйте  и  установите  на  место  восста-

новленное колесо.

81

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

 ОСОБЕННОСТИ АЛЮМИНИЕВЫХ

КОЛЕСНЫХ ДИСКОВ

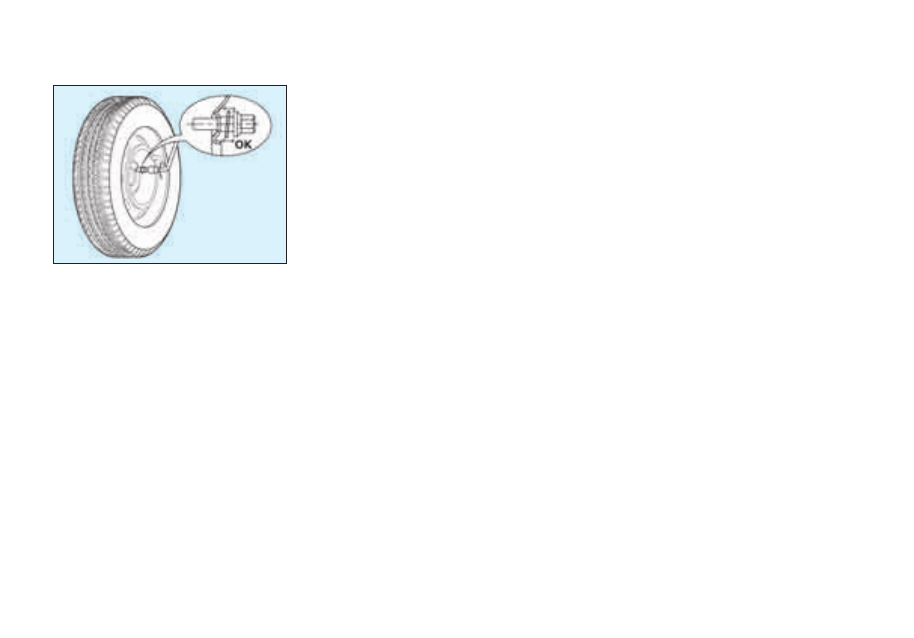

  Установка запасного колеса
 Если Ваш автомобиль оснащен запасным

колесом со штампованным диском, то при

его установке Вы обнаружите, что головки

болтов  не  доходят  до  обода.  Это   нор-

мально , так как запасное колесо удержи-

вается коническими фасками болтов.

  Установка зимних шин
 При  установке  колес  с  зимними  шинами

на  штампованных  дисках,

обязательно

пользуйтесь специальными болтами, име-

ющимися в торговой сети CITROËN.

  *    В зависимости от варианта исполнения и страны поставки автомобиля.

 "АНТИКРАЖНЫЕ" КОЛЕСНЫЕ БОЛТЫ *

 Если  Ваш  автомобиль  оборудован  болтами,

защищающими от кражи колес (по одному на каж-

дое  колесо),  то  при  демонтаже  колеса  их  нужно

отворачивать при помощи специальной головки (ко-

торая была Вам вручена при покупке автомобиля с

запасным комплектом ключей и карточкой с индиви-

дуальным кодом) и колесного ключа.

  Примечание:   запишите  и  храните  в

надежном  месте  кодовый  номер,  выгра-

вированный на головке для "антикражных

болтов". Это поможет Вам приобрести ее

дубликат в торговой сети CITROËN.

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ

82 -

 ЗАМЕНА ЛАМПЫ

  Передние фары

 Порядок  замены  лампы  в  фаре  ближне-

го/дальнего  света  или  в  стояночном  фо-

наре:

   Снятие радиаторной решетки

   -

Отверните винты ( 1 ),

  -

Извлеките выступ ( A ) из держателя ( 2 ) с

обеих сторон,

  -

Снимите радиаторную решетку ( 3 ).

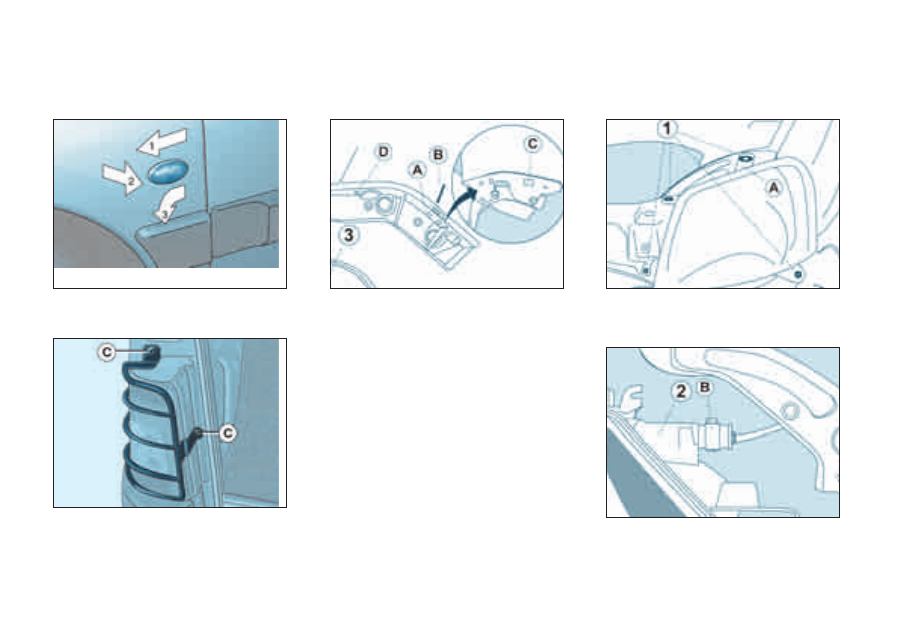

  Частичное снятие брызговика

   -

Отверните винты ( 1 ),

  -

Отверните винт ( 2 ),

  -

Извлеките пластмассовые фиксаторы ( 3 ).

83

ПРАКТИЧЕСКАЯ ИНФОРМАЦИЯ -

  Частичное снятие бампера

   -

Отверните винты ( 1 ),

  -

Отверните винты ( 2 ),

  -

Слегка  потяните  за  боковую  часть

бампера ( 3 ),

  -

Нажмите по стрелке ( B ) на фиксатор ( A )

через отверстие ( C ),

  -

Продолжая  слегка  оттягивать  боко-

вую часть бампера,

  -

Резким  движением  подтолкните  бампер

вперед, чтобы снять с фиксатора ( D ).

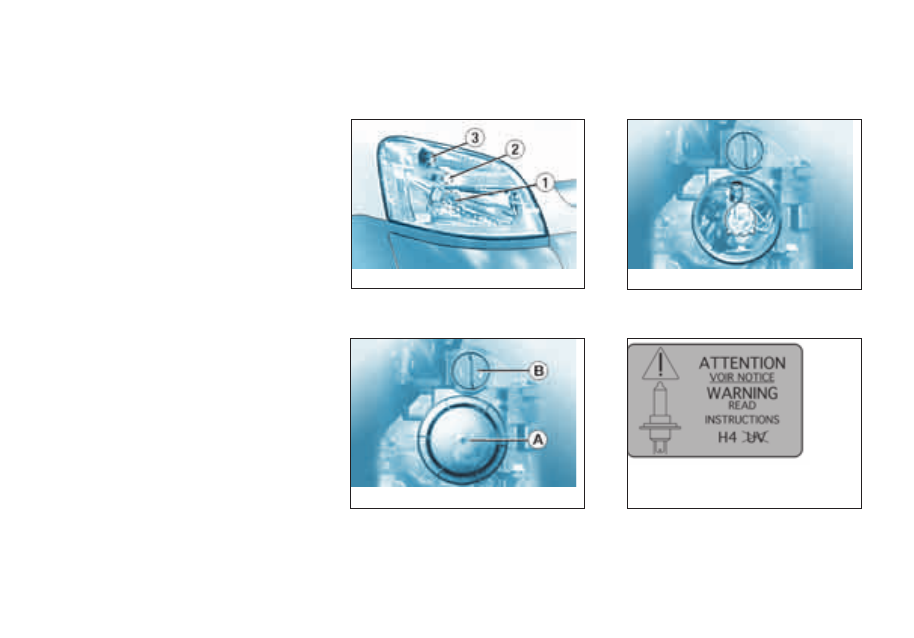

  Снятие оптического блока

   -

Отверните винты ( 1 ),

  -

Извлеките  направляющий  фиксатор

оптического блока ( A ),

  -

Отсоедините  разъем  электрожгута (

B ),

расположенный за оптическим блоком,

  -

Снимите оптический блок ( 2 ).
