Citroen Berlingo First (2011 год). Обслуживание и эксплуатация - часть 3

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

14 -

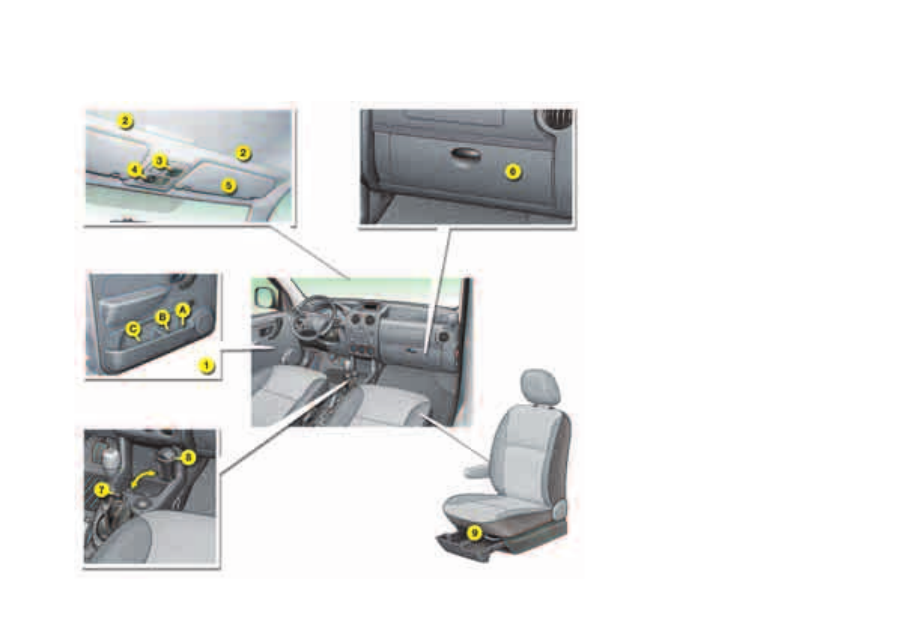

 ОБОРУДОВАНИЕ ПЕРЕДНЕГО

ОТДЕЛЕНИЯ САЛОНА

   1.   На дверных панелях

   A.  Держатель бутылок.
  B.  Подстаканник.
  C.  Карман для мелких предметов.

  2.   Полка над ветровым стеклом.

  3.   Плафон индивидуального

освещения.

  4.   Плафон общего освещения салона.

  5.   Противосолнечные козырьки.

  6.   Перчаточный ящик.

  7.   Прикуриватель.

  8.   Убирающаяся пепельница.

  9.   Выдвижной ящик для мелких вещей

(со стороны пассажира).

     59

15

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ -

 ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ САЛОНА

  Кольца для закрепления

багажа
 В целях обеспечения безопаснос-

ти  перевозок,  всегда  следите  за

тем,  чтобы  размещенные  в  автомобиле

грузы были надежно закреплены.

     61

    1.   Полка багажного отделения.

  2.   Сетка-перегородка для высокого

багажа.

  3.   Кольца для закрепления багажа.

  4.   Карман в панели боковой двери.

  5.   Лотки между передними и задними

сиденьями.

  6.   Карман-сумка.

     62

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

16 -

 Заправку  топливом  следует  производить

 при выключенном двигателе .
   )   Вставьте ключ и поверните его влево.
  )   Снимите пробку.
 Табличка напоминает Вам о разрешенных

сортах топлива для Вашего автомобиля.
 Заправляя  полный  бак,  не  продолжайте

попытки  долить  топливо  после  третьего

отключения  заправочного  пистолета;  это

может  привести  к  сбоям  в  работе  двига-

теля.
  Емкость  топливного  бака  составля-

ет около 55 литров для бензиновых и

60 литров для дизельных двигателей.

 С  момента  загорания  сигнализатора  Вы

сможете проехать еще около  50 км .
  Примечание:  при снятой крышке топлив-

ного  бака  правая  сдвижная  дверь  не  от-

крывается.

  Открывание снаружи:  нажмите на рыча-

жок, поднимите капот и поставьте его на

упор.

 ОТКРЫВАНИЕ КАПОТА

  Открывание  из  салона  автомобиля:

потяните за рычаг, расположенный слева

под панелью приборов.

  Сигнализатор

минимального остатка

топлива в баке

     53

     53

 ЗАПРАВКА ТОПЛИВОМ

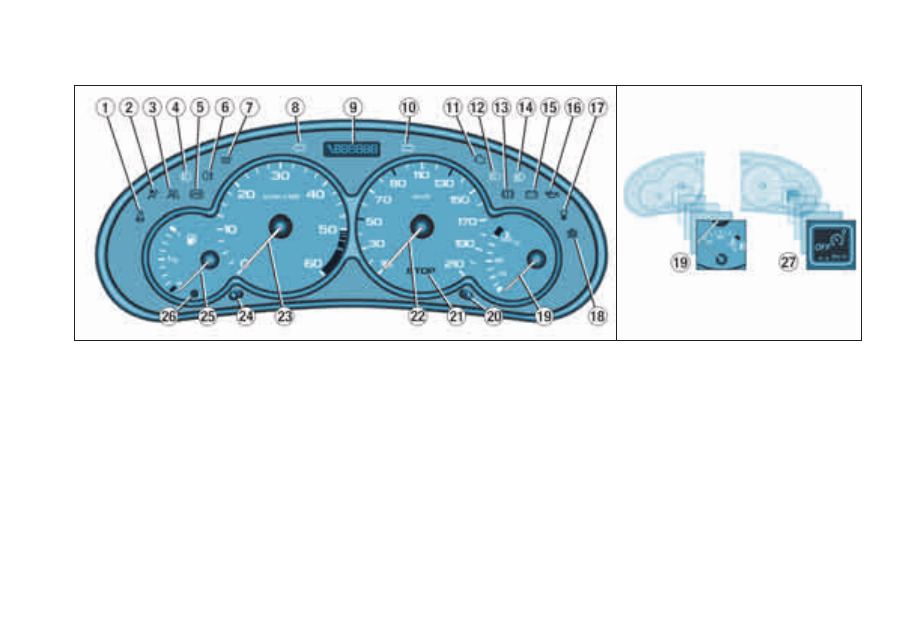

КОНТРОЛЬНЫЕ ПРИБОРЫ И ДИСПЛЕИ

18 -

   1.   Сигнализатор непристегнутого ремня

безопасности

  2.   Сигнализатор неисправности передних

и боковых подушек безопасности

  3.   Сигнализатор отключенной подушки

безопасности пассажира

  4.   Индикатор включения передних

противотуманных фар

  5.   Сигнализатор неисправности

антиблокировочной системы (ABS)

  6.   Индикатор включения заднего

противотуманного фонаря

  7.   Индикатор включения свечей накаливания

на автомобилях с дизельным двигателем

  8.   Индикатор включения левого

указателя поворота

  9.   Счетчик пробега автомобиля,

указатель пробега до планового

технического обслуживания и

указатель уровня масла в двигателе

  10.   Индикатор включения правого

указателя поворота

  11.   Сигнализатор системы снижения

токсичности отработавших газов

  12.   Индикатор включения дальнего света фар
  13.   Сигнализатор включения стояночного

тормоза, падения уровня тормозной

жидкости и неисправности электронного

регулятора тормозных сил

  14.   Индикатор включения ближнего света фар
  15.   Сигнализатор разряда аккумуляторной батареи
  16.   Сигнализатор температуры и

падения давления масла в двигателе

  17.   Сигнализатор присутствия воды в

фильтре дизельного топлива

  18.   Сигнализатор падения уровня

охлаждающей жидкости

  19.   Указатель температуры

охлаждающей жидкости

  20.   Кнопка счетчика пробега
21.   Центральный сигнализатор

неисправности (STOP)

  22.   Спидометр
  23.   Тахометр
  24.   Кнопка регулировки яркости

подсветки приборной панели

  25.   Указатель уровня топлива
  26.   Сигнализатор минимального остатка

топлива в баке

  27.   Сигнализатор ограничителя/

регулятора скорости

 ПАНЕЛЬ ПРИБОРОВ: АВТОМОБИЛИ С БЕНЗИНОВЫМ ИЛИ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
