Chevrolet Malibu (2012 год). Обслуживание и эксплуатация - часть 75

Уход за автомобилем

9-51

Мини-

предохр-

анители

Используется

62

Электромагнитный

клапан подвода

воздуха к адсорберу,

тревога

64

Адаптивное

головное

освещение/

корректор фар

65

Сирена

противоугонной

сигнализации

67

Электронный блок

управления системы

топливоподачи

69

Датчик напряжения

аккумуляторной

батареи

Мини-

предохр-

анители

Используется

70

Датчик дождя,

система

предупреждения о

сходе с полосы

движения,

ультразвуковая

система облегчения

парковки

71

АКБ модуля

пассивной

разблокировки

замков и пассивного

пуска

Предохр-

анители

J-корпуса

Используется

6

Передний стеклоочи-

ститель

12

Стартер

21

Электростеклопод-

ъемник заднего окна

Предохр-

анители

J-корпуса

Используется

22

Вентиляционный

люк крыши

24

Электростеклопод-

ъемник

переднего окна

25

Электродвигатели

модуля пассивной

разблокировки

замков и пассивного

пуска, система

доступа и пуска

двигателя

26

Насос антиблокиро-

вочной тормозной

системы

27

Электрический

стояночный тормоз

28

Обогреватель

заднего стекла

41

Вакуумный насос

тормозов

9-52

Уход за автомобилем

Предохр-

анители

J-корпуса

Используется

42

Вентилятор

радиатора K2

43

Подогрев задних

сидений

44

ОМЫВАТЕЛЬ

БЛОК-ФАР

45

Вентилятор

радиатора K1

59

Подогрев дизельного

топлива

Мини-

реле

Используется

7

Силовая

трансмиссия

9

Вентилятор

радиатора K2

13

Вентилятор

радиатора K1

Мини-

реле

Используется

15

Зажигание

включено, пуск

16

Подогрев дизельного

топлива

17

Обогрев стекол/

зеркал

Микро-

реле

Используется

1

Муфта компрессора

кондиционера

2

Электромагнитный

клапан стартера

3

Вентилятор

радиатора K7

4

Скорость переднего

стеклоочистителя

5

Передний стеклоочи-

ститель вкл/выкл

Микро-

реле

Используется

6

Ближний свет/

дневной свет фар,

правый

8

Топливный насос

10

Вентилятор

радиатора K3

11

ОМЫВАТЕЛЬ

БЛОК-ФАР

12

Вентилятор

радиатора K12
(

бензиновые

двигатели)

14

Ближний свет левой

газоразрядной

лампы высокого

давления/левая

лампа дневного

света фар

Уход за автомобилем

9-53

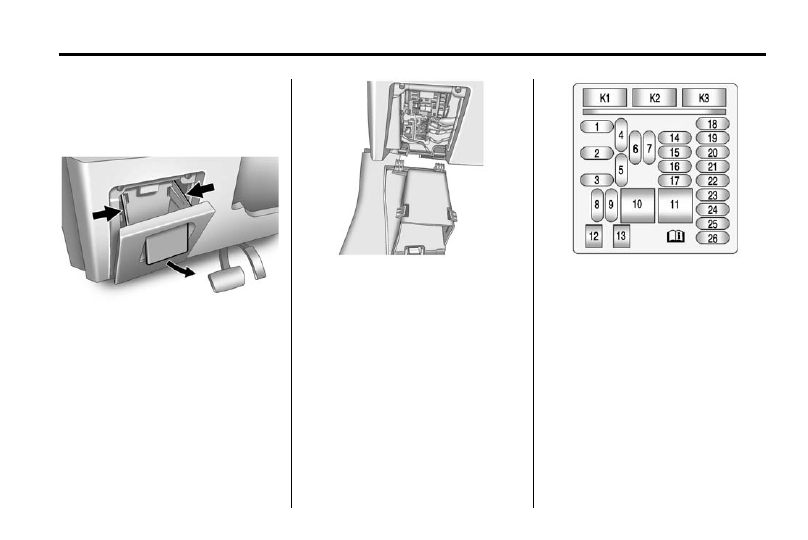

Блок предохранителей

в приборной панели

Установленный в панели

приборов блок предохранителей

расположен со стороны водителя.

Чтобы открыть доступ к предохра-

нителям, откройте крышку блока

предохранителей, потянув ее за

верхний край.
Сожмите края крышки, чтобы

отсоединить ее от панели

приборов.

Потяните крышку к себе, чтобы

снять ее с петли.

Блок предохранителей в

приборной панели

Автомобиль может быть обору-

дован не всеми показанными

предохранителями, реле и

функциями.

9-54

Уход за автомобилем

Предохра-

нители

Используется

1

Подсветка органов

управления на

рулевом колесе

2

Левый указатель

поворота в зеркале

заднего вида,

правый задний

указатель

поворота, левый

передний указатель

поворота,

омыватель

блок-фар

3

Правый указатель

поворота в зеркале

заднего вида,

левый стоп-сигнал,

правый передний

указатель

поворота, левый

задний указатель

поворота

Предохра-

нители

Используется

4

Радиоприемник

5

Универсальный

блок громкой

телефонной

связи, цифровое

радиовещание

6

Переднее

гнездо питания

дополнительного

оборудования

7

Гнездо питания

дополнительного

оборудования в

консоли

Предохра-

нители

Используется

8

Фонарь подсветки

номерного знака,

дополнительный

стоп-сигнал,

задние

противотуманные

фонари, правый

стоп-сигнал, левый

задний габаритный

огонь, подсветка

выключателя

аварийной

сигнализации,

выключатель замка

крышки багажника,

регулировка

яркости

индикаторов,

подсветка

индикатора

системы пуска

двигателя без

ключа, насос

омывателя

ветрового стекла
