Газоразрядные

ксеноновые фары

высокой яркости (HID)

{

ПРЕДУПРЕЖДЕНИЕ

Ксеноновые фары высокой

яркости ближнего света

имеют очень высокое рабочее

напряжение. При попытке

самостоятельного технического

обслуживания компонентов

такой системы вы можете

получить серьезную травму.

Такое техническое обслужи-

вание должны предоставить

квалифицированные специа-

листы местного дилера.

После замены лампы ксеноновой

фары рисунок светотени, образ-

уемый пучком света новой лампы,

может немного отличаться от

светотени ранее использованной

лампы. Это нормально.

Блок-фары, передние

указатели поворота и

стояночные огни

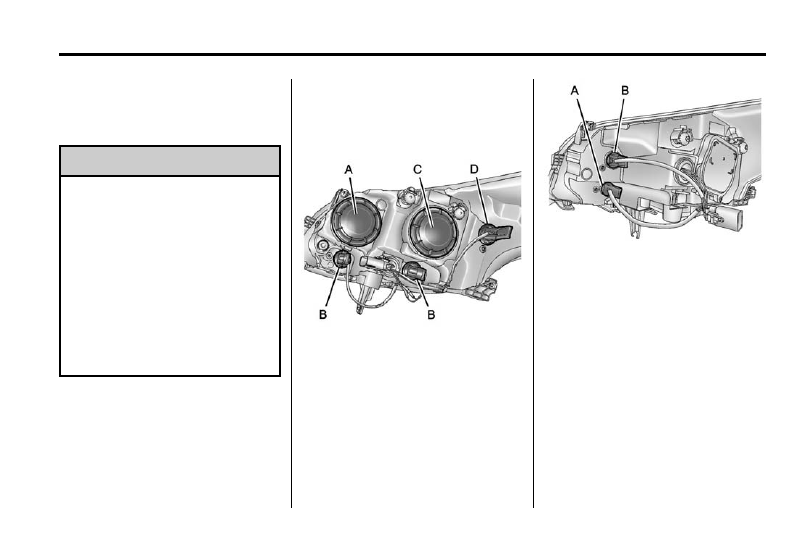

Блок-фара в базовой комплек-

тации (показана правая фара,

левая фара выглядит анало-

гично)
A.

Дальний свет фар

B.

Лампы указателей поворота

C.

Ближний свет фар

D.

Лампа дневного света фар/

габаритного света

Блок-фара в расширенной

комплектации (показана правая

фара, левая фара выглядит

аналогично)
A.

Указатель поворота

B.

Лампа дневного света фар/

габаритного света

9-40

Уход за автомобилем

Лампа ближнего света фар
(базовая комплектация)

1.

Чтобы заменить лампу

ближнего света в блок-фаре,

установленной со стороны

водителя, снимите горловину

бачка омывателя ветрового

стекла, для чего потяните ее

вверх и отсоедините от бачка.

2.

Снимите защитный колпачок

на обратной стороне корпуса

блок-фары, скрутив его против

часовой стрелки.

3.

Отсоедините электрический

разъем (A).

4.

Освободите пружинный

фиксатор (B) лампы, для чего

нажмите на него вниз и затем

откиньте вверх.

5.

Извлеките лампу из

корпуса фары.

6.

Вставьте в блок-фару новую

лампу.

7.

Установите пружинный

фиксатор.

8.

Подсоедините электрический

разъем.

9.

Установите защитный колпачок

на обратную сторону корпуса

блок-фары, накрутив его по

часовой стрелке.

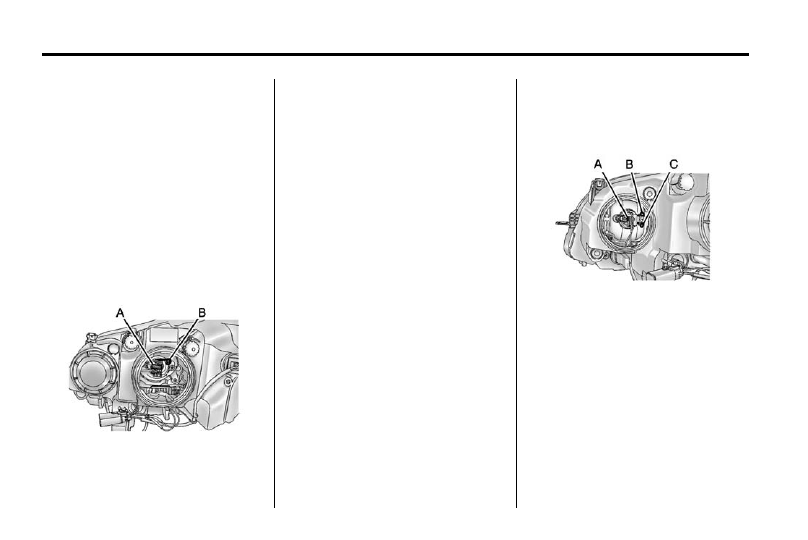

Лампа дальнего света фар
(базовая комплектация)

1.

Чтобы заменить лампу

ближнего света в блок-фаре,

установленной со стороны

водителя, снимите горловину

бачка омывателя ветрового

стекла, для чего потяните ее

вверх и отсоедините от бачка.

2.

Снимите защитный колпачок

на обратной стороне корпуса

блок-фары, скрутив его против

часовой стрелки.

3.

Отсоедините электрический

разъем, для чего сожмите

фиксатор (A) и потяните

разъем по направлению от

лампы.

4.

Освободите верхний конец

пружинного фиксатора (B)

лампы, для чего нажмите на

него вниз и затем откиньте

вверх.

Уход за автомобилем

9-41

5.

Освободите нижний конец

пружинного фиксатора (C)

лампы, для чего нажмите

на него вниз и затем

откиньте вниз.

6.

Извлеките лампу из

корпуса фары.

7.

Вставьте в блок-фару новую

лампу.

8.

Установите пружинный

фиксатор.

9.

Подсоедините электрический

разъем.

10.

Установите защитный

колпачок на обратную

сторону корпуса блок-фары,

накрутив его по часовой

стрелке.

Лампы дальнего и ближнего

света фар (расширенная

комплектация)

Лампы ближнего и дальнего

света представляют собой

газоразрядные лампы высокого

давления, замена которых должна

производиться только на СТО.

Передний указатель

поворота и лампа дневного

света фар/габаритного света
(базовая и расширенная

комплектация)

Чтобы заменить лампу переднего

указателя поворота или лампу

дневного света фар:
1.

Чтобы заменить лампу

ближнего света в блок-фаре,

установленной со стороны

водителя, снимите горловину

бачка омывателя ветрового

стекла, для чего потяните ее

вверх и отсоедините от бачка.

2.

Извлеките патрон лампы из

корпуса блок-фары, вращая

его против часовой стрелки.

3.

Выньте лампу из гнезда.

4.

Замените лампу в патроне.

5.

Установите патрон лампы в

корпусблок-фары, вращая его

по часовой стрелке.

6.

Если замена выполнялась в

блок-фаре, установленной со

стороны водителя, установите

на место горловину бачка

омывателя ветрового стекла,

для чего с усилием вставьте

ее в бачок. Убедитесь, что

хомут горловины вставился в

крепление монтажного блока,

установленного в моторном

отсеке.

9-42

Уход за автомобилем

Противотуманные фары

Чтобы заменить лампу передней

противотуманной фары:
1.

Снимите шесть креплений

монтажного лючка под

передним бампером.

2.

Отсоедините электрический

разъем от лампы противот-

уманной фары.

3.

Выкрутите лампу, для чего

вращайте ее против часовой

стрелки и вытяните ее из

патрона.

4.

Установите новую лампу,

вкрутив ее по часовой стрелке

в патрон.

5.

Чтобы установить, выполните

действия, описанные в

пп. 1 и 2, в обратном порядке.

Задние габаритные

фонари, указатели

поворота, фонари

стоп-сигнала, фонари

заднего хода

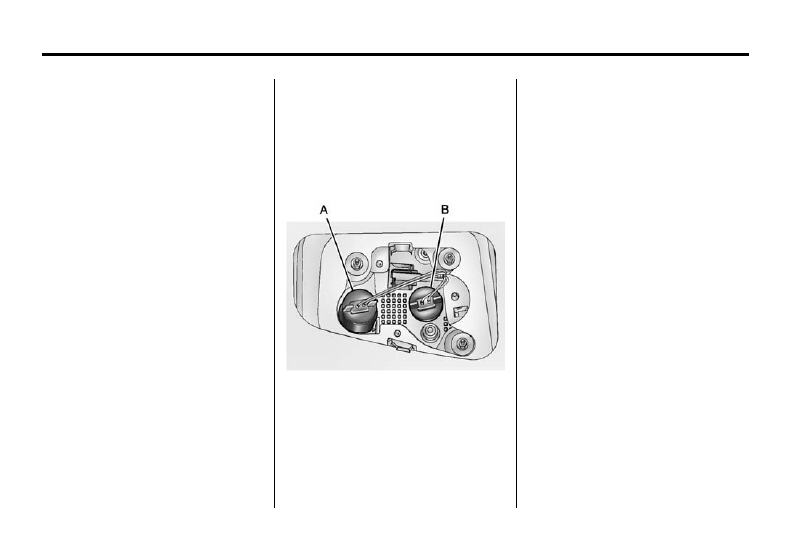

A.

Фонарь движения задним

ходом

B.

Задний габаритный фонарь

Габаритный фонарь и фонарь

заднего хода на крышке

багажника
1.

Откройте багажник. См.

Багажник на стр. 1‑14.

2.

Снимите кнопки и отогните

панель обивки крышки

багажника.

3.

Выкрутите лампу спатроном,

для чего вращайте их против

часовой стрелки и вытяните.

4.

Выньте лампу из гнезда.

5.

Вставьте новую лампу в

патрон.

6.

Установите патрон с лампой,

вращая его по часовой

стрелке.

7.

Установите на место обивку

крышки багажника.
