10-32  Уход за автомобилем


СТУПЕНИ ЗАРЯДА АККУМУЛЯТОРНОЙ
БАТАРЕИ

Зарядное устройство имеет полностью
автоматизированный четырехступенчатый
зарядный цикл. В начале процесса зарядное
устройство подает максимальную нагрузку по
току на аккумуляторную батарею, благодаря
чему напряжение батареи постоянно
возрастает пока не достигнет предельно
допустимого. Далее данная величина
напряжения будет постоянно регулироваться
и поддерживаться на постоянном уровне
током зарядки. Затем напряжение будет
постепенно снижено. В случае если сила тока
будет менее 0,4 A, зарядное устройство
переключится в режим поддержания.

Если аккумуляторная батарея полностью
заряжена и напряжение падает до 12,9 В,
зарядное устройство автоматически
возвращается в начало зарядного цикла.

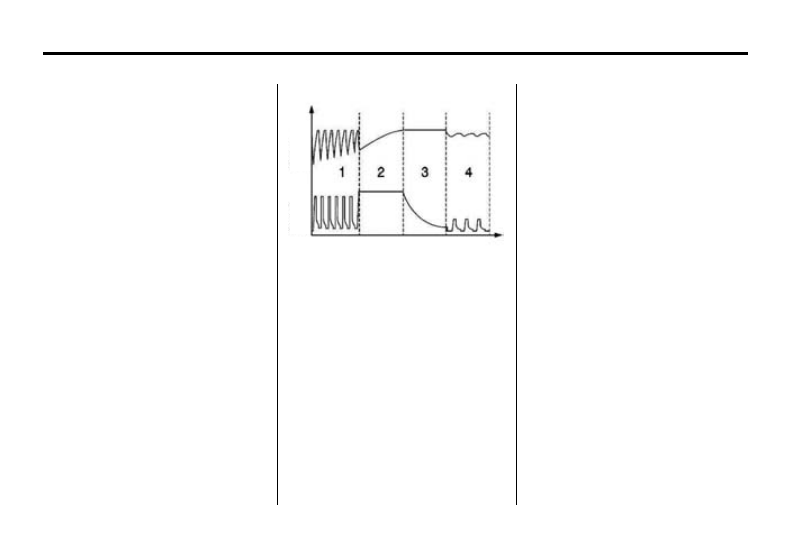

Ступени заряда:

1)   Десульфирование: десульфирование
сульфатированных пластин аккумуляторных
батарей с помощью импульсов.

2) Объемная зарядка: основной этап зарядки
до 80%. Зарядка аккумулятора при
постоянном напряжении до достижения
установленной величины напряжения.

3) Абсорбация: последний этап зарядки
почти до 100%. Напряжение на клеммах
поддерживается на заданном уровне. На
данном этапе сила тока постепенно
уменьшается, чтобы обеспечить отсутствие
скачка напряжения на клеммах.

Если этап абсорбации занимает более 12
часов, зарядное устройство переключится в
режим поддержания заряда. Данная функция
обеспечивает защиту от повреждений в
случае обнаружения неисправности
аккумуляторной батареи.

4) Импульс: режим поддержания заряда.
Зарядка с 95% до 100%. Импульс подается на
аккумуляторную батарею при падении
напряжения, поддерживая ее в состоянии
готовности в период, когда она не
используется. Зарядное устройство может
быть подключено в течение нескольких
месяцев без перерыва. Если предусмотрено,
проверяйте уровень воды в аккумуляторной
батарее.

ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ


Модель зарядного
устройства

XS 3600

Ном. напряжение в
сети переменного
тока

220—240 В пер.

тока

50—60 Гц

Напряжение
зарядки

14,4 В

Мин. напряжение
аккумуляторной
батареи

2 В

Ток зарядки

3,6A макс.

Ток сети

0,6A ср. квадр.








Напряж

ен

ие



(В

ол

ьт

ы

)

Си

л

а то

ка



(А

мпер

ы

)

Уход за автомобилем

10-33



Утечка тока обратного
направления*

< 1А-ч/месяц

Класс изоляции

IP65****

Масса

0,5 кг

Подключение

CEE 7/4, ТИП F, без
заземления*****


*) Утечка тока обратного направления – это
ток, отдаваемый батареей, когда зарядное
устройство не подключено к сети питания.
Зарядное устройство XS 3600 Corvette
обеспечивает слабый ток обратного
направления.

**) Качество напряжения зарядки и тока
зарядки имеет большое значение.
Аккумуляторная батарея нагревается
благодаря пульсации тока, которая приводит к
изменению потенциала положительного
электрода. Пульсация высокого напряжения
наносит вред и другому оборудованию,
подключенному к аккумуляторной батарее.
Зарядное устройство XS 3600 генерирует ток
и напряжение низкого уровня пульсации, что
обеспечивает безопасную и надежную работу.

***) исключительно для использования в
помещениях на территории Финляндии:
0°C - +50°C.


****) Для зарядных устройств, подключаемых к
сети питания посредством плоского евро-
разъема, предусмотрен класс изоляции IP63,
за исключением Швейцарии, где применяется
класс изоляции IP65.

*****) Для Швейцарии и Великобритании для
подключения к сети питания требуется
адаптер.

ТЕМПЕРАТУРНАЯ ЗАЩИТА

Зарядное устройство имеет защиту от
перегревания. Мощность уменьшается по
мере увеличения температуры окружающего
воздуха.

Может показаться, что зарядное устройство
сильно нагревается в процессе зарядки. Это
нормальное явление. Однако необходимо
избегать размещения зарядного устройства
на поверхностях, чувствительных к
нагреванию.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Данное зарядное устройство не требует
технического обслуживания. Примите во
внимание, что разборка зарядного устройства
запрещена. Это приведет к аннулированию
гарантии. В случае повреждения, кабель
питания необходимо заменить. Следите за
чистотой зарядного устройства.

Пульсация**

Макс. 50 мВ ср.

квадр., макс. 130 мА

Температура
окружающей среды

-20°C - +50°C,
генерируемая

мощность

автоматически

снижается при более

высоких

температурах***

Охлаждение

Свободная

конвекция

Тип зарядного
устройства

четырехступенчатое,

полностью

автоматизированный

зарядный цикл

Типы аккумуляторных
батарей

Все типы свинцово-

кислотных

аккумуляторных

батарей на 12 В

(Wet, Ca/Ca, MF,

VRLA, AGM и GEL)

Емкость
аккумуляторной
батареи



14—120 А-ч

Размеры

142 x 51 x 36 мм (Д x

Ш x В)






10-34

Уход за автомобилем




Протирайте его мягкой ветошью, смоченной
щадящим раствором чистящего средства.
Необходимо отключить зарядное устройство
от сети питания до очистки.

КАБЕЛИ АККУМУЛЯТОРНОЙ БАТАРЕИ

Зарядное устройство XS 3600 Corvette
(модель XS 3600) имеет дополнительным
выходом для подключения к автомобилю.

ДЛИТЕЛЬНОСТЬ ЭТАПА ЗАРЯДКИ

Приведенная ниже таблица показывает
длительность этапа зарядки
аккумуляторной батареи до 80%.


Емкость (А-ч)

Время (ч)

70

17



Задний мост


Периодичность проверки уровня
масла


Уровень масла в редукторе заднего моста не
требует регулярной проверки, если только нет
оснований подозревать наличие утечки или
при наличии необычного шума. Снижение
уровня масла может свидетельствовать о
наличии неисправности. Предоставьте
автомобиль авторизованному дилеру для
проверки заднего моста.

Как проверить уровень масла






Для того чтобы точно определить уровень
масла, автомобиль должен находиться на
ровной горизонтальной поверхности.

Если уровень масла не достигает кромки
заливного отверстия, необходимо добавить
некоторое количество масла. Уровень масла
должен достигать кромки заливного
отверстия. При необходимости добавьте
масла.


Тип масла


Для добавления или полной замены масла
см. «Рекомендованные жидкости и
смазочные материалы», стр. 11-4.


Долейте соответствующее масло так, чтобы
его уровень достигал кромки заливного
отверстия.


Проверка системы блокировки пуска
двигателя





Внимание

Во время проверки автомобиль может
внезапно тронуться с места. Это может
привести к получению травм.


1.

Перед началом проверки убедитесь в
том, что вокруг автомобиля достаточно
свободного места.


2.

Установите автомобиль на стояночный
тормоз и нажмите педаль тормоза. См.
«Стояночный тормоз с
электроприводом», стр. 9-24.



Не используйте педаль акселератора и

будьте готовы к тому, чтобы, если
двигатель запустится, немедленно
заглушить его.






{

Уход за автомобилем

10-35




3.  Попробуйте выполнить пуск двигателя,

устанавливая рычаг переключения
передач в положение «N» (Нейтраль) и
утапливая педаль сцепления наполовину.
Двигатель должен запускаться только при
полностью нажатой педали сцепления.
Если двигатель запускается при не
полностью нажатой педали сцепления,
обратитесь в авторизованный сервисный
центр.



Замена щеток очистителя стекол


Щетки очистителя стекол следует регулярно
проверять на наличие следов износа и
растрескивания.

Могут использоваться щетки очистителя с
различной конструкцией, поэтому способы их
замены могут также отличаться. Информация
об определении типа и размера щеток
приведена в разделе «Запасные части», стр.
11-5.

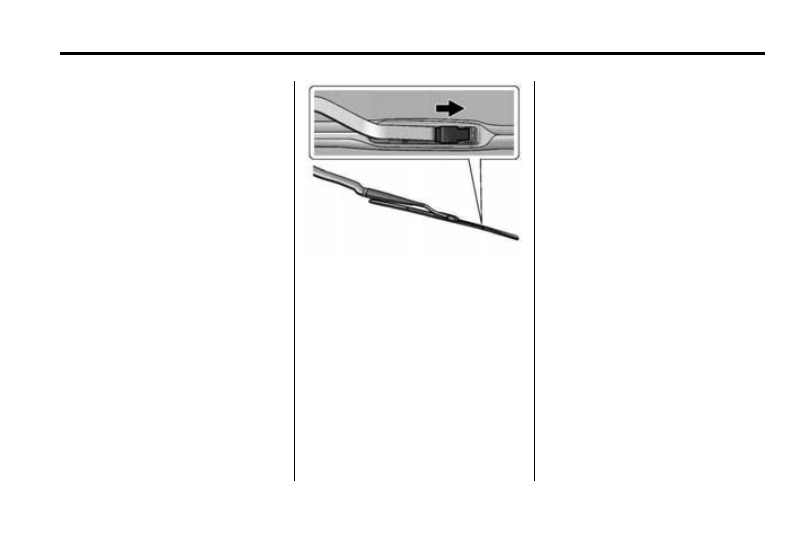

Для замены щеток очистителя ветрового
стекла:

1.  Откройте капот.

2.  Отведите рычаг очистителя от стекла.




3.  Потяните защелку, расположенную по

центру щетки, в месте крепления рычага
очистителя.


4.  Затем потяните щетку очистителя стекла

вниз так, чтобы снять его с J-образного
конца рычага очистителя ветрового
стекла.



5.  Снимите щетку.


Следите, чтобы рычаг очистителя не
касался ветрового стекла, когда щетка не
установлена. Это может привести к
повреждению стекла. Стоимость ремонта
возможных повреждений гарантией
производителя покрываться не будет.
Следите за тем, чтобы рычаг очистителя
не касался ветрового стекла.


6.  Для установки щетки выполните шаги 1-3

в обратной последовательности.



Замена ветрового стекла


Ветровое стекло является частью системы
проекционного дисплея (HUD). Если на вашем
автомобиле необходимо заменить ветровое
стекло, проследите за тем, чтобы
устанавливалось новое стекло,
предназначенное для автомобилей,
оснащенных проекционным дисплеем. В
противном случае изображение, выводимое
проектором на ветровое стекло, не будет
фокусироваться.
