Приборы и органы управления

5-7

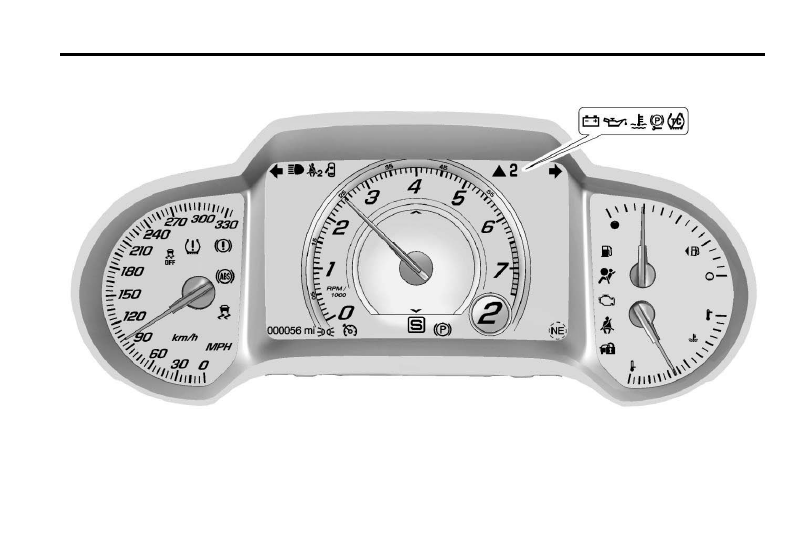

Комбинация приборов














5-8

Приборы и органы управления



Комбинация приборов с изменяемой
конфигурацией


Предусмотрено чертыре конфигурации
отображения комбинации приборов: «Link to
Drive Mode», «S (Sport)», «Tr (Track)» и «T
(Tour)». Центральная часть комбинации
приборов будет изменяться в зависимости от
выбранной темы. Если выбрана тема «Link to
Drive Mode», конфигурация комбинации
приборов изменится так, чтобы совпадать с
настройкой режима движения, выбранной
джойстиком выбора режимов движения на
центральной консоли. См. «Управление
режимами движения», стр. 9 -29. Если в
качестве режима движения выбран «W
(Weather)» или «E (Eco)», комбинация
приборов будет отображаться как в теме «T
(Tour)».

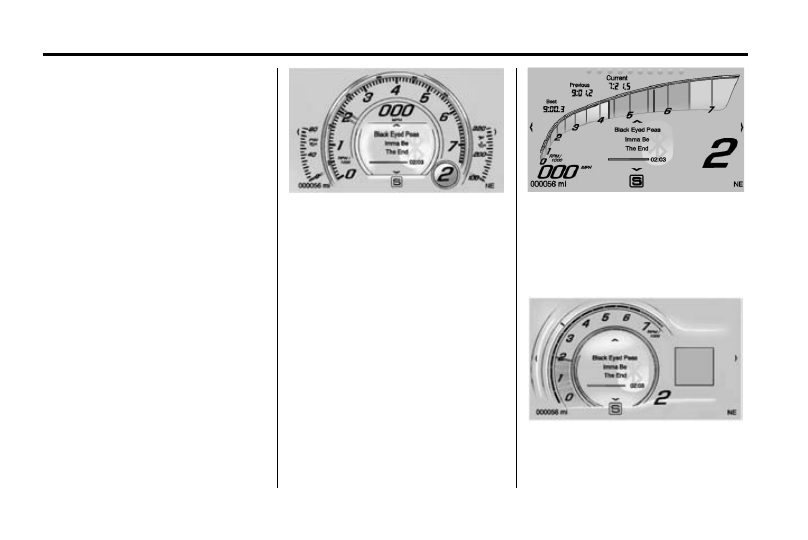

S (Sport)

Имеет вид тахометра, расположенного в
центре дисплея. Дисплей информационного
центра размещен внутри тахометра. В
дополнение к этому, предусмотрено еще два
места для отображения дополнительных
указателей рабочих характеристик в нижнем
левом и правом углу.






Tr (Track)



Имеет вид цифрового тахометра с
промежуточными отметками, а также
содержит таймер круга, отображающий
показатели текущего, предыдущего и лучшего
кругов.






T (Tour)





Приборы и органы управления

5-9



Имеет вид тахометра, расположенного по
незавершенному кругу. Дисплей
информационного центра размещен внутри
тахометра. Также предусмотрена зона для
отображения иконок или изображений
информационного экрана или телефонных
контактов.

Конфигурация отображения комбинации
приборов выбирается в меню комбинации
приборов. См. «Настройки» в «Меню
комбинации приборов».


Меню комбинации приборов


В центральной части комбинации приборов
предусмотрена зона для интерактивного
дисплея.

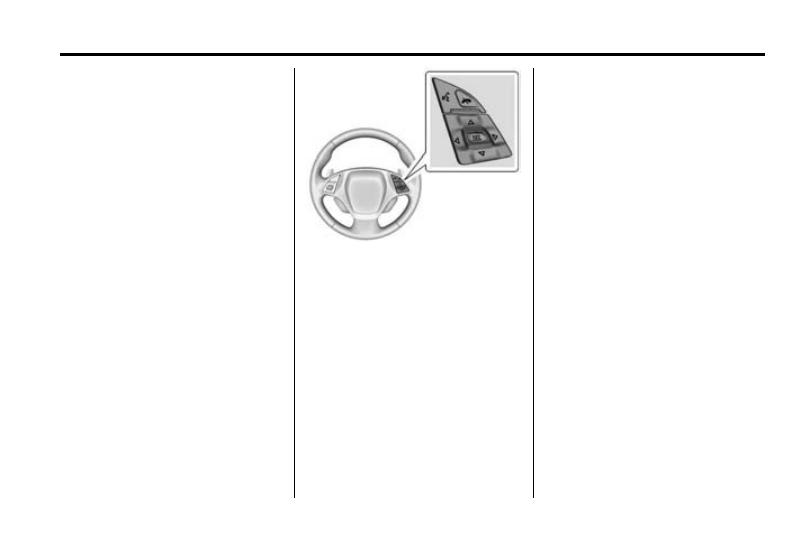

Используйте кнопки управления в правой
части рулевого колеса для открытия и
просмотра различных пунктов меню и
экранов.

Нажмите кнопку

 для входа в меню выбора

комбинации приборов. Используйте кнопки



или

 для просмотра списка комбинаций.


•

Info (Информация). При нажатии данной
кнопки вы можете просматривать экраны
Информационного центра (DIC). См.
«Информационный центр (DIC)», стр.
5-23.


•

Performance (Рабочие параметры).


•

Audio (Аудиосистема).



•

Phone (Телефон).



•

Navigation (Навигация) (при

соответствующей комплектации).



•

Settings (Настройки).



Рабочие параметры



Нажмите кнопку «SEL» для входа в меню
рабочих параметров. Используйте кнопки



или

 для просмотра доступных пунктов

меню.



G-force (индикатор боковых ускорений):
Служит для отображения величин боковых
нагрузок. Данная величина указывается на
дисплее Информационного центра в
числовом формате.



Friction Bubble (индикатор ускорения):
Дисплей в виде круга, разделенный на четыре
части, показывает четыре угла автомобиля.
Значок «пузырька» передвигается по этому
дисплею и показывает максимальную силу
инерции, действующую на ту или иную часть
автомобиля.



Performance Timer (спорт секундомер):

Нажмите кнопку

 для входа в меню

таймера эффективности. Нажмите кнопку

,

когда высвечивается команда «Set Start
Speed» («Задайте начальную скорость»),
затем используйте кнопки

 /

 для ввода

значения начальной скорости. Нажмите
«SEL» для сохранения настройки. Нажмите

, когда высвечивается команда



o

w

x

w

x

p

p

w x

p



5-10

Приборы и органы управления


«Set End Speed» («Задайте конечную
скорость»), затем используйте кнопки

 /



для ввода значения конечной скорости.
Нажмите «SEL» для сохранения настройки.
После ввода начальной и конечной скоростей,
нажмите

 для возврата на главный экрана

Информационного центра и следуйте
инструкциям, которые выдаются на дисплей.
При последующем ускорении секундомер
зафиксирует время. Для сброса таймера
нажмите «Reset» («Сброс») в меню таймера
эффективности, а затем нажмите «SEL».

Lap Timer (Таймер круга): Нажмите кнопку

 для запуска, остановки или сброса

таймера круга. Иконка секундомера будет
отображаться когда таймер включен. Нажмите
кнопку «SEL» для активации таймера, когда
экран таймера активен. Если таймер включен,
при нажатии кнопки «SEL» на любом экране
остановит таймер и начнет новый цикл
отсчета. Также, нажатие и удержание кнопки
«SEL» на любом экране остановит таймер.

Oil Temperature (Температура масла):
Показывает текущую температуру моторного
масла в градусах Цельсия (°C) или градусах
Фаренгейта (°F).


Oil Pressure (Давление масла) Отображает
текущее давление моторного масла в
килопаскалях (кПа) или фунтах на квадратный
дюйм (psi).

Battery Voltage (Напряжение
аккумуляторной батареи): Отображает
текущее напряжение аккумуляторной
батареи.

Transmission Fluid Temperature
(Температура рабочей жидкости коробки
передач): Отображает температуру рабочей
жидкости коробки передач в градусах Цельсия
(°C) или градусах Фаренгейта (°F).

Tyre Temperature (Температура шин):
Отображает температуру шин в виде статуса:
холодный, теплый, горячий. Статус «теплый»
является стандартным для езды на средней
скорости, статус «горячий» - для агрессивной
езды. Надпись «неизвестно» может
отображаться, если температура шин не
может быть измерена.


Аудиосистема



Когда приложение аудиосистемы открыто,
используйте кнопки

 /

 для перехода на

другую радиостанцию, переключения на
предыдущую или следующую запись в
зависимости от текущего источника
воспроизведения. Нажмите кнопку «SEL» для
входа в меню аудиосистемы. В данном меню


можно осуществлять поиск нужной
композиции, выбрать запись из списка
избранных записей или изменить источник
воспроизведения.


Телефон



Нажмите кнопку «SEL» для входа в меню
телефона. В меню телефона при отсутствии
активного телефонного вызова
просматривайте список недавних вызовов,
прокручивайте список контактов или
осуществляйте переход к различным
телефонам. В случае наличия активного
вызова, вы можете включать или выключать
звук или переключать вызов для разговора по
телефонной трубке или на громкой связи.


Навигация



При соответствующей комплектации, нажмите
кнопку «SEL» для входа в меню системы
навигации. Экран данной системы отображает
карту или указывает на повороты. Если

маршрут не был выбран, нажмите кнопку



для возобновления функции ведения по
последнему маршруту и
включения/отключения голосовых подсказок.
Если ведение по маршруту осуществляется,
нажмите «SEL» для завершения ведения или
для включения режима голосового
сопровождения ведения по маршруту.


Настройки



Нажмите кнопку «SEL» для входа в меню
Настроек. Используйте кнопки

 /

 для

просмотра пунктов меню Настроек.



w x

o

p

p

w x

w x
