9Q - 4 КРЫША

Люк в крыше не работает (окончание)

Пункт

Действие

Величина

Да

Нет

11

1. Отсоедините разъем люка.

2. Снимите электродвигатель люка, но разъем пусть
будет прикреплен.

3. Включите зажигание.

4. Воспользуйтесь выключателем люка для того, что­
бы попытаться привести в движение двигатель в обо­

их направлениях.

Двигатель работает?

-

Перейти

к п. 12

Перейти

к п. 13

12

Отремонтируйте заклинивший механизм люка.
Ремонт окончен?

-

Система в

порядке

-

13.

1. Отключите оба однопроводных разъема на двига­

теле люка.
2. Подсоедините вольтметр между однопроводными

разъемами.
3. Включите зажигание.

4. Разомкните выключатель люка и посмотрите на по­

казание вольтметра.
5. Замкните выключатель люка и посмотрите показа­
ние вольтметра.
Показывает ли вольтметр установленное напряжение,
когда выключатель находится либо в разомкнутом,

либо в замкнутом положении (одно из положений вык­
лючателя должно показывать обратную полярность)?

11 -14 V

Перейти

к п. 15

Перейти

к п. 14

14

Восстановите модуль люка в прежнем положении.
Восстановление окончено?

-

Система в

порядке

-

15

Замените двигатель люка.

Действует ли люк с новым двигателем?

-

Система в

порядке

Перейти

к п. 14

КРЫША 9Q-5

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

ЛЮК В КРЫШКЕ

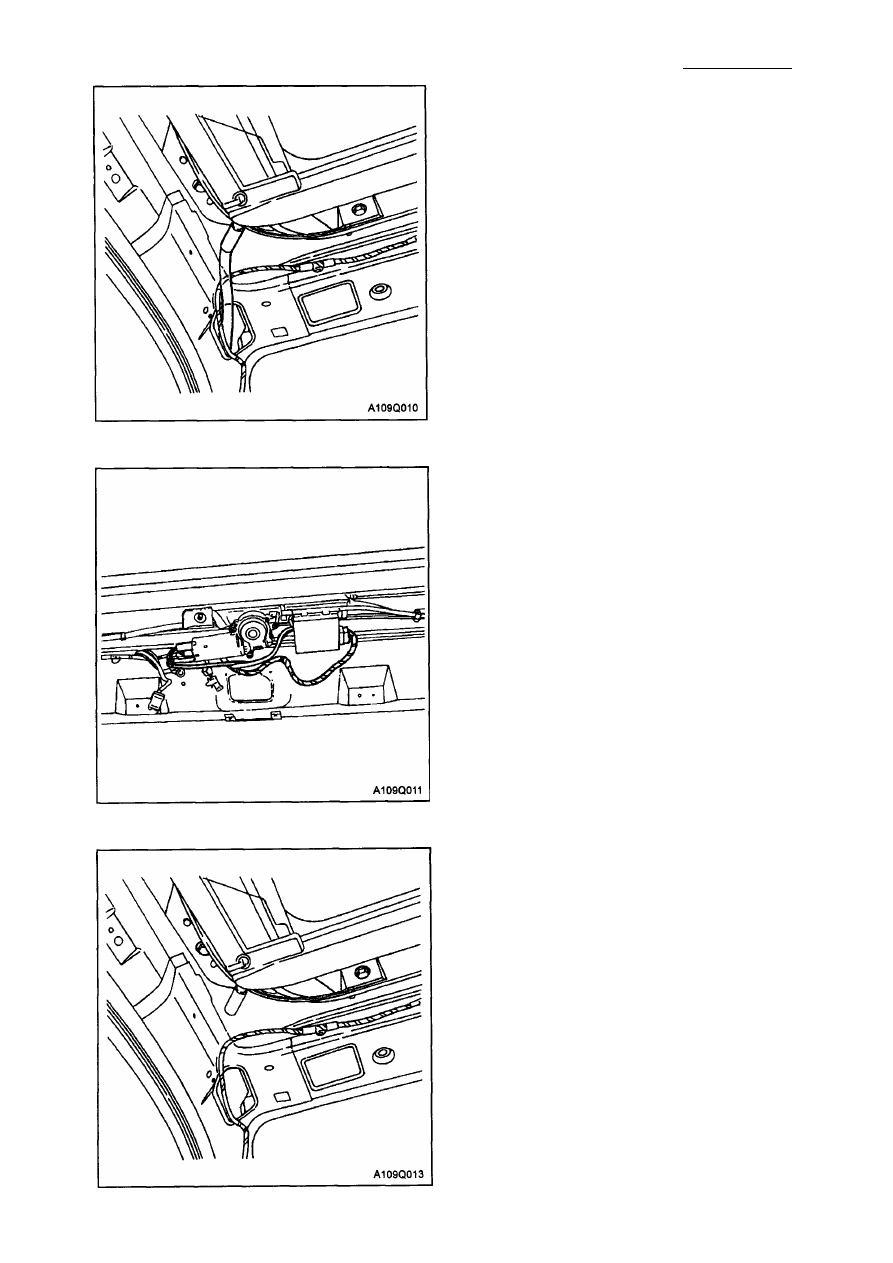

Процедура снятия

1. Отсоедините отрицательный провод ак­

кумуляторной батареи.

2. Снимите обивку передней части потол­

ка.

3. Снимите дренажные рукава.

4. Снимите разъемы.

5. Открутите винты и снимите привод.

6. Снимите модуль управления привода.

7. Открутите болты и снимите корпус с ав­

томобиля.

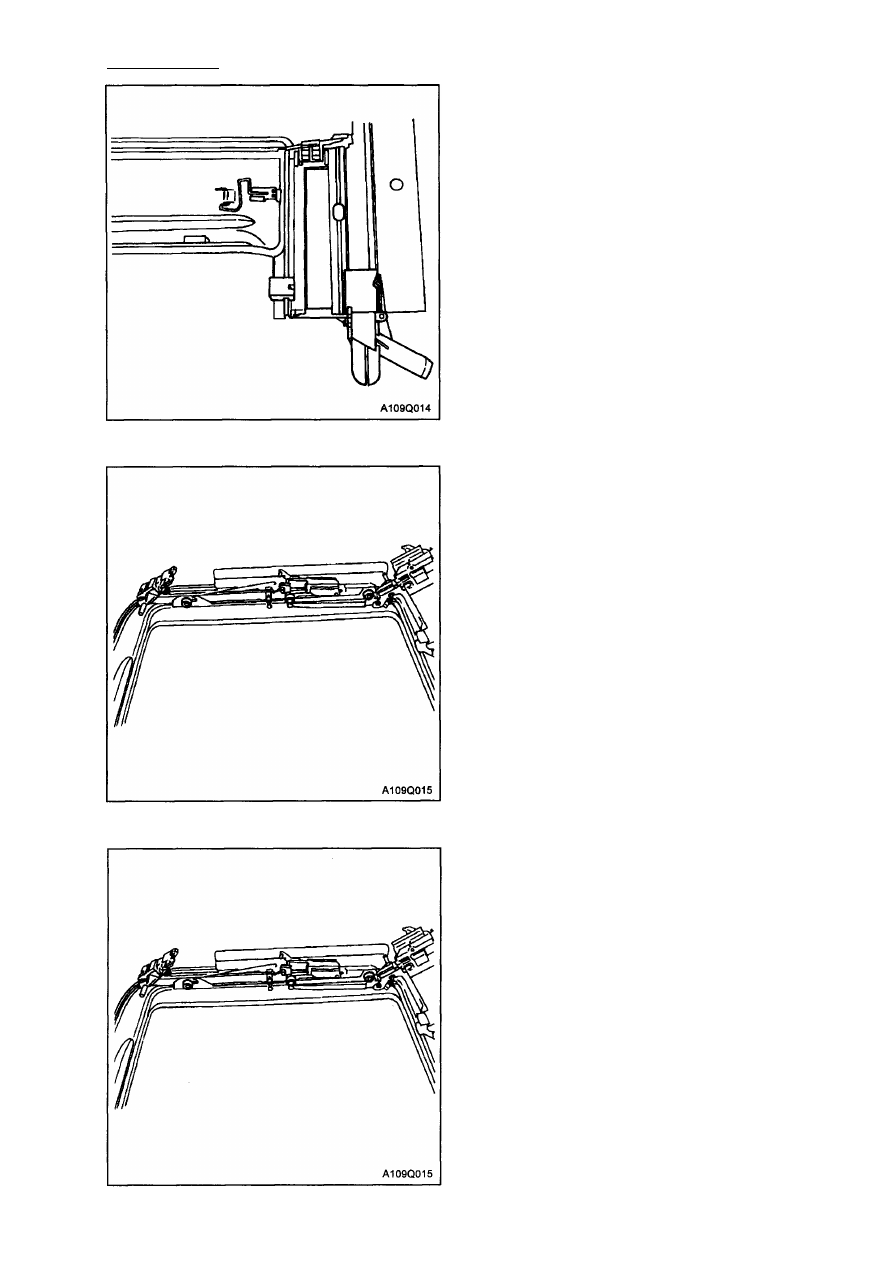

9Q - 6 КРЫША

12. Снимите щит.
13. Снимите с корпуса стекло и раму.
14. Снимите пластмассовую панель.
15. Удалите из рамы винты и снимите

стекло.

Процедура установки
Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте исполь­

зование соответствующих зажимов.

1. При помощи винтов установите стекло

на раму.
Затяжка

Затяните винты люка с усилием 7 Н•м.

8. Снимите резиновые заглушки.
9. Снимите жиклеры.

10. Снимите защитные стопоры.
11. Снимите стопоры стекла.

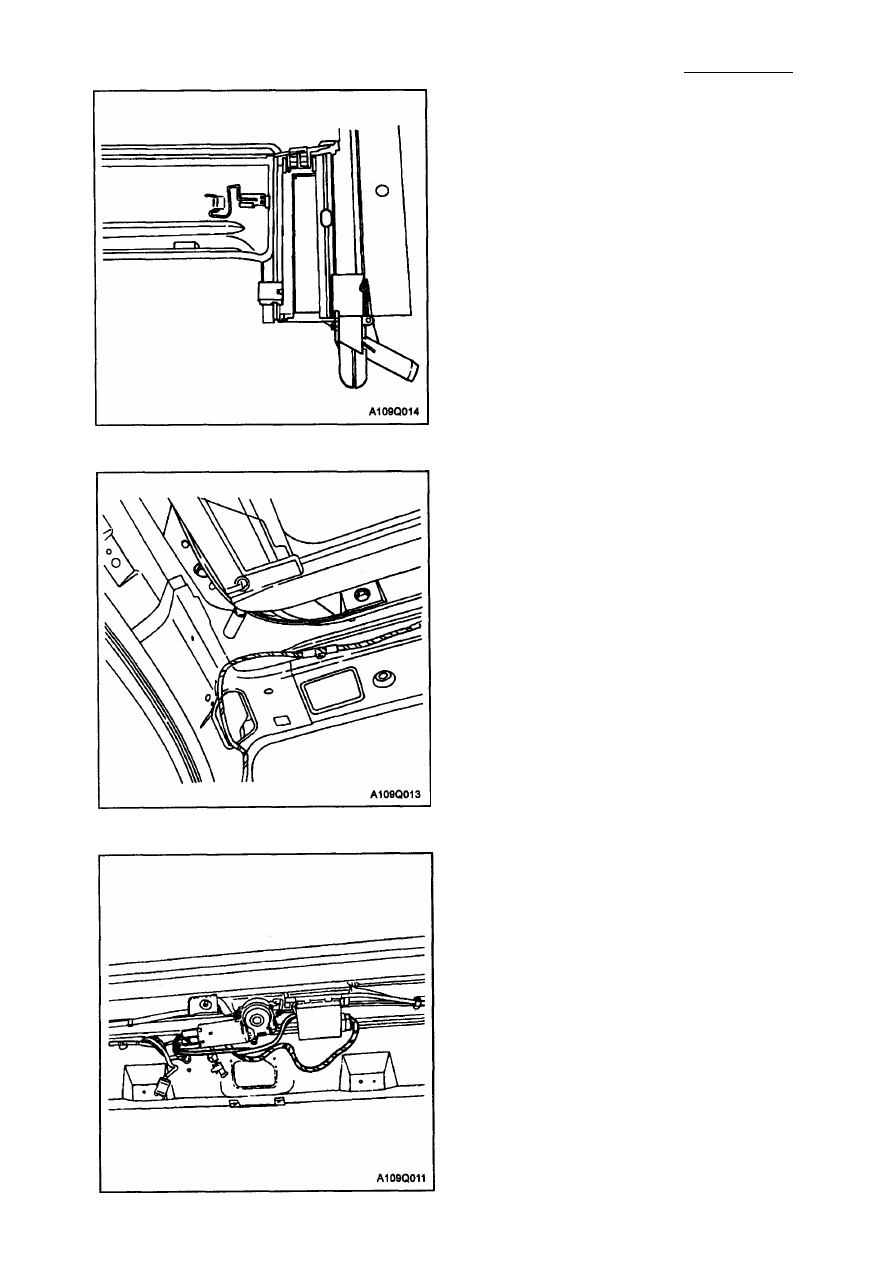

КРЫША 9Q-7

2. Установите пластмассовую панель.
3. Установите на корпус стекло и раму.
4. Установите щит.

5. Установите стопоры стекла.
6. Установите защитные стопоры.
7. Установите жиклеры.
8. Установите резиновые заглушки.

10. Установите модуль управления приво­

да.

11. При помощи винтов установите привод.

Затяжка
Затяните винты электропривода люка
с усилием 5 Н•м.

12. Подключите разъемы.

9. При помощи болтов установите корпус

на крышу.
Затяжка

Затяните болты корпуса люка с уси­

лием 7 Н•м.
