СТЕКЛА И ЗЕРКАЛА 9L -13

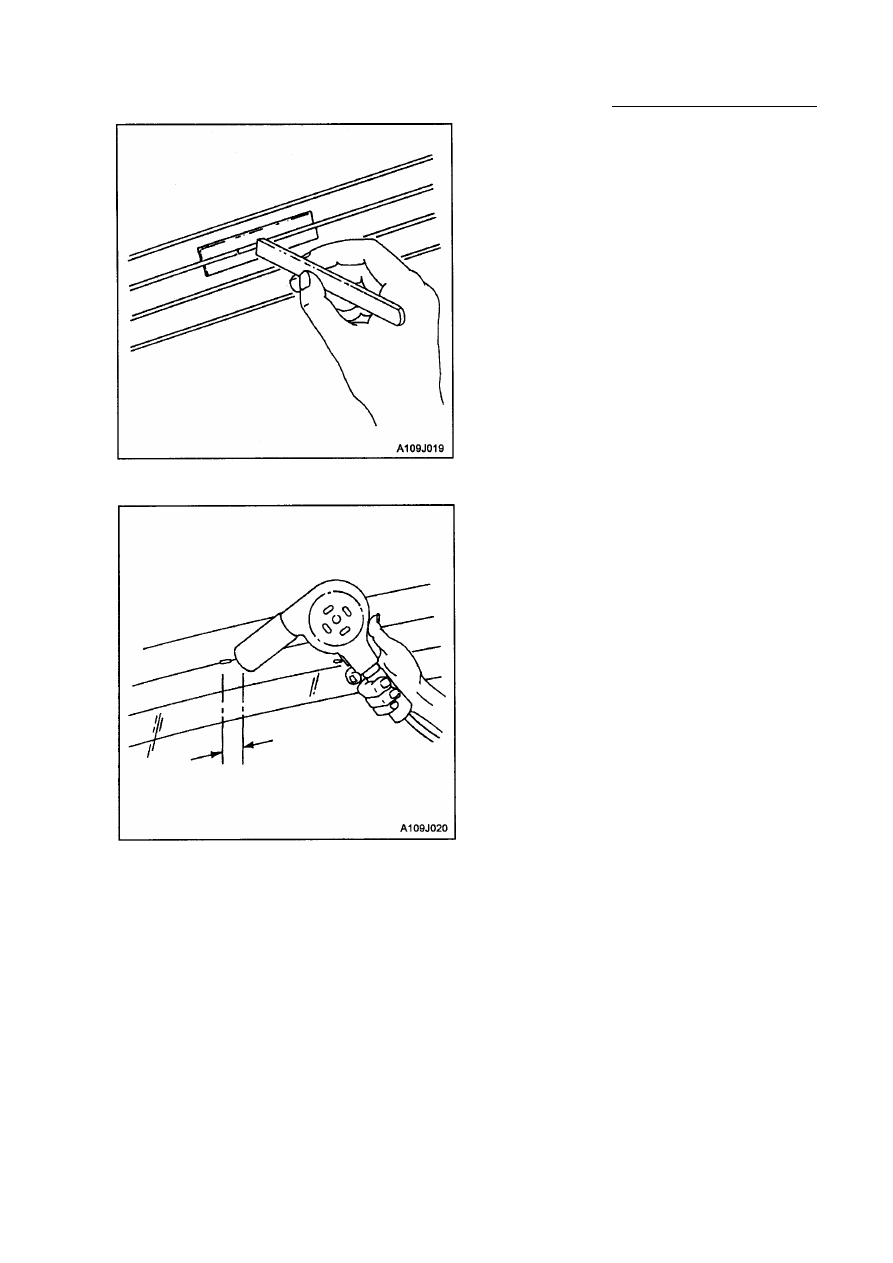

6. Прикрепите переводную картинку для

ремонта проводов ЭОС или две
полоски ленты над и под местом по­
чинки.

• Переводную картинку или ленту

применяют для контроля ширины
поверхности ремонта.

• Если используют переводную кар­

тинку, то штампованный измерен­

ный паз должен иметь такую же ши­
рину, что и провод ЭОС.

7. Наносите материал для ремонта ЭОС

с помощью маленькой деревянной па­
лочки или шпателя, материал должен
иметь комнатную температуру.

8. Осторожно снимите переводную кар­

тинку или ленту.

Примечание: материал для ремонта про­
вода ЭОС должен подвергаться тер­
мообработке. Для избежания поврежде­
ния внутренней отделки, обеспечьте за­
щиту нагреваемой поверхности.

9. Нагревайте поверхность в течение

1-2 минут.

10. Держите нагреватель на расстоянии

25 мм от поверхности. Необходимая
min температура - 149°С.

11. Осмотрите поверхность, подлежащую

ремонту. Если произошло обесцвечи­
вание, покройте поверхность настой­
кой йода с помощью очистителя или
щетки. Дайте йоду просохнуть в тече­
ние 30 сек. Осторожно вытрите избы­
ток йода салфеткой без ворсы.

12. Подсоедините разъем к ЭОС заднего

окна.

13. Проверьте работу ЭОС.

Внимание: Для полного завершения

ремонта необходима выдержка в течение
24 часов без физического воздействия.

9L -14 СТЕКЛА И ЗЕРКАЛА

РЕМОНТ МЕСТА СПАЙКИ ЭОС

ДВЕРИ ЗАДКА

Отсоединить провод от места спайки ЭОС
заднего окна с помощью паяльника. Ис­

пользуйте припой, содержащий 3 % се­
ребра и канифоль в качестве флюса.

1. Перед пайкой провода поверхность по­

лируется.

2. Нанесите небольшое количество флю­

са в виде канифольной пасты на оп­
летку и на поверхность, подлежащую
ремонту.

3. Покройте железное жало паяльника не­

обходимым количеством припоя.

4. Разогрейте припой до необходимой

температуры. Не перегрейте провод во

время распаивания.

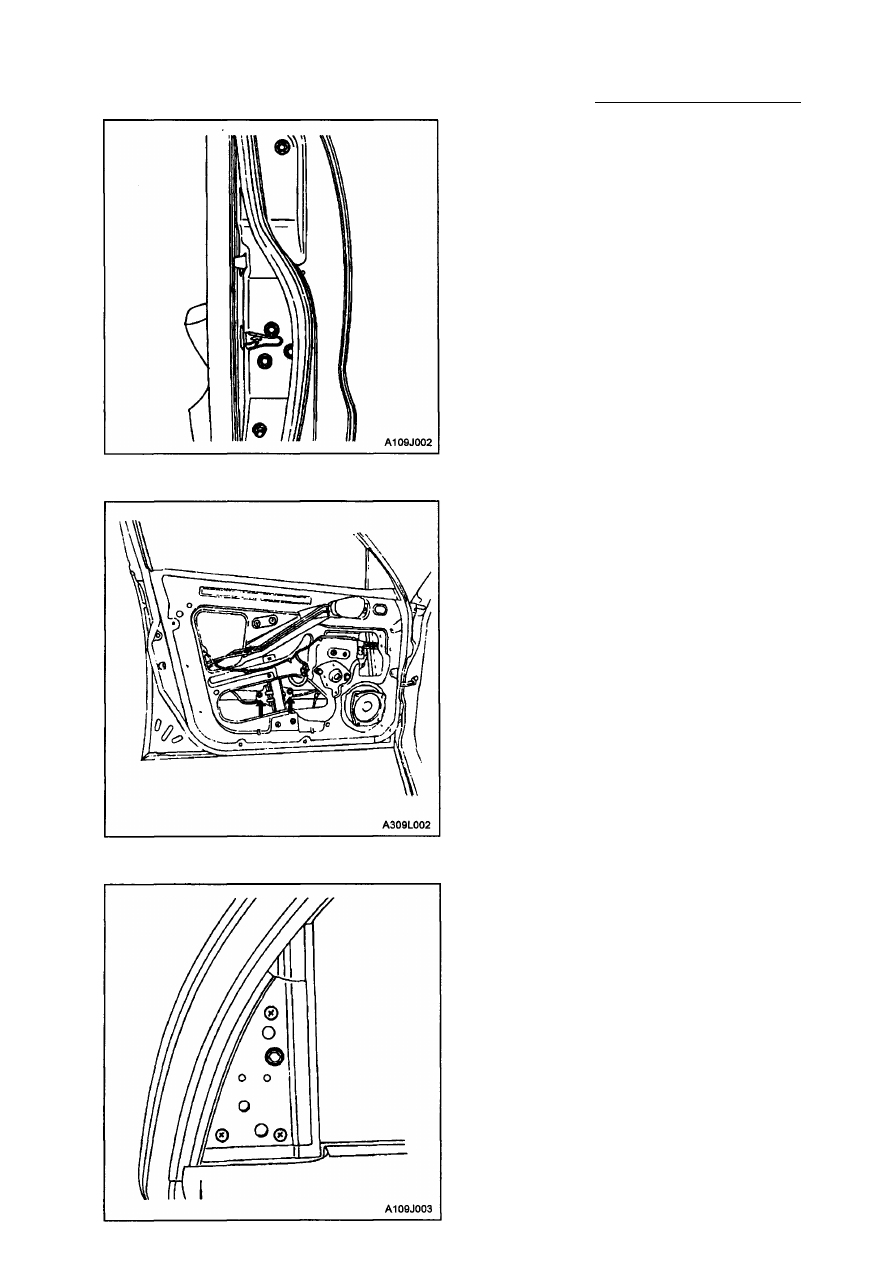

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(Показано для Нотчбэка, для Хэтчбэка -

аналогично)

Процедура снятия

1. Снимите отделочную панель передней

двери как описано в разделе 9G, "Внут­
ренняя отделка".

2. Снимите уплотнение двери как описано

в разделе 9Р, "Двери".

3. Снимите наружный молдинг как описа­

но в разделе 9Р, "Двери".

4. Выверните винты, которыми стекло

крепится к стеклоподъемнику окна.

5. Выверните болты и снимите направ­

ляющую.

6. Снимите стекло.

СТЕКЛА И ЗЕРКАЛА 9L-15

Порядок установки

1. Установите стекло.

2. Установите направляющую и вверните

болты.

Затяжка

Затяните болты направляющей с уси­
лием 7 Н•м.

3. Закрепите стекло на стеклоподъемнике

окна винтами.

Затяжка

Затяните винты стекла двери с усилим

7

 Н•м.

4. Установите наружный молдинг как опи­

сано в разделе 9Р, "Двери".

5. Установите уплотнение двери как опи­

сано в разделе 9Р, "Двери".

6. Установите отделочную панель перед­

ней двери как описано в разделе 9G,

"Внутренняя отделка".

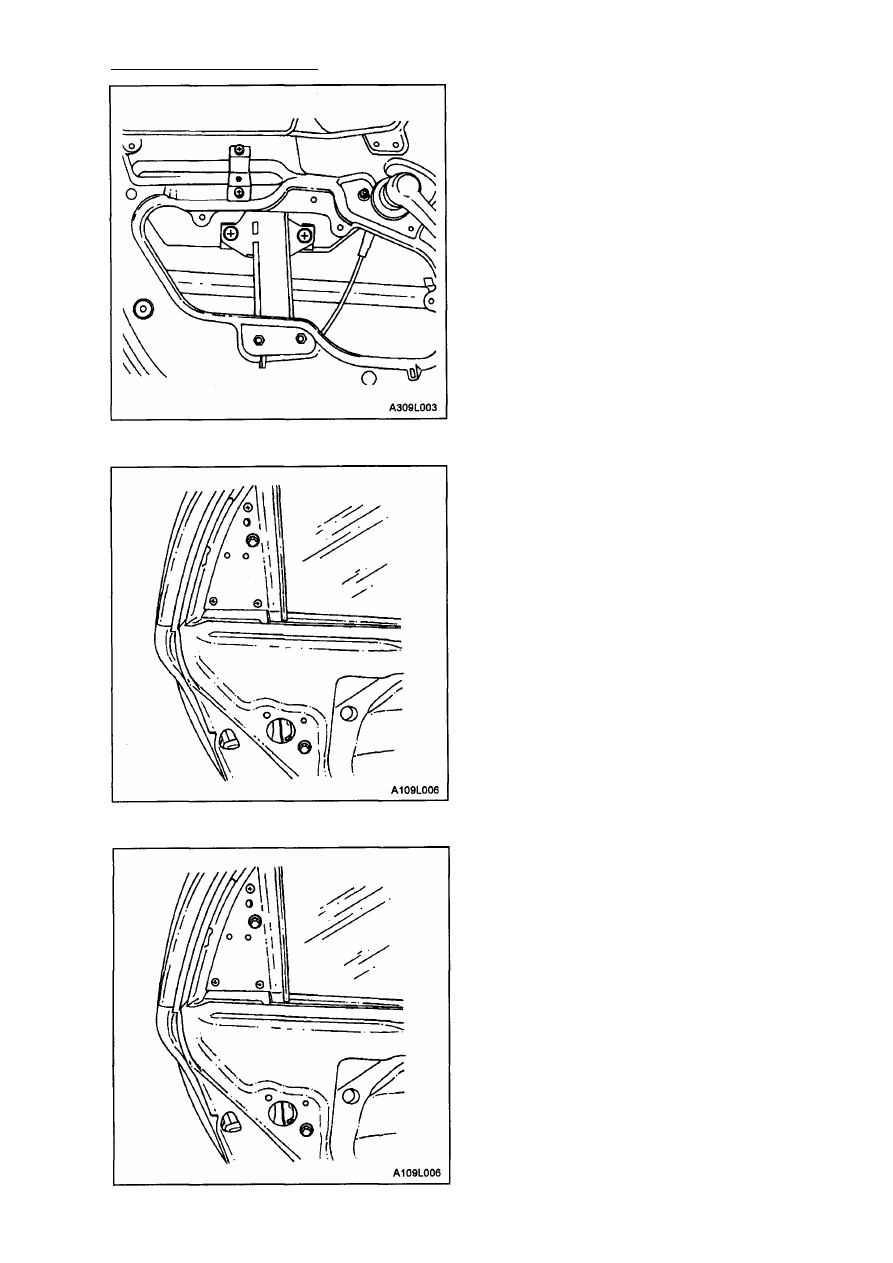

СТЕКЛО ЗАДНЕЙ ДВЕРИ

(Показано для Нотчбэка, для Хэтчбэка -

аналогично)

Процедура снятия

1. Снимите отделочную панель задней

двери как описано в разделе 9G, "Внут­
ренняя отделка".

2. Снимите наружный молдинг как описа­

но в разделе 9Р, "Двери".

3. Снимите внутренний молдинг задней

двери.

4. Выверните винты и снимите наружный

молдинг задней двери.

9L -16 СТЕКЛА И ЗЕРКАЛА

5. Снимите уплотнение двери как описано

в разделе 9Р, "Двери".

6. Выверните винты, которыми стекло

крепится к стеклоподъемнику окна.

7. Выверните болты и снимите направ­

ляющую.

8. Снимите стекло.

Порядок установки

1. Установите стекло в дверь.

2. Установите направляющую и вверните

болты.

Затяжка

Затяните болты направляющей с уси­

лием 7 Н•м.
