Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 507

РАЗДЕЛ 9 L

СТЕКЛА И ЗЕРКАЛА

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода пре­
дотвращает травматизм обслуживающего персонала и повреждение автомоби­

ля. Зажигание должно также быть выключено, если не указано иначе.

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9L-2

Специальные инструменты 9L-2

Таблица специальных инструментов 9L-2

Схематичная диаграмма 9L-3

Элемент обогрева стекла (ЭОС) двери задка 9L-3

Наружное обзорное зеркало с электроприводом 9L-4

Диагностика 9L-4

Тестирование ЭОС двери задка 9L-4

Наружное обзорное зеркало с электроприводом 9L-5

Техническое обслуживание и ремонт 9L-8

Ветровое стекло 9L-8

Стекло двери задка 9L-10

Ремонт токопроводящих частей ЭОС двери задка 9L-12

Ремонт места спайки ЭОС двери задка 9L-14

Стекло передней двери 9L-14

Стекло задней двери 9L-15

Форточка двери (трехдверный Хэтчбэк) 9L-17

Внутреннее зеркало 9L-19

Наружные зеркала 9L-20

Общее описание и работа 9L-22

Стационарное стекло 9L-22
Внутреннее зеркало 9L-22

Наружные зеркала 9L-22

9L - 2 СТЕКЛА И ЗЕРКАЛА

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Наружные отделочные винты к задней двери

4

-

35

Винты к дверному стеклу

7

-

62

Болты к направляющей поперечине

7

-

62

Винты шарнира для съемной форточки

4,5

-

40

Винты фиксатора для съемной форточки

4,5

-

40

Винты для сборки наружного зеркала

4,5

-

40

Крепежные винты для внутреннего зеркала

1,2

-

11

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

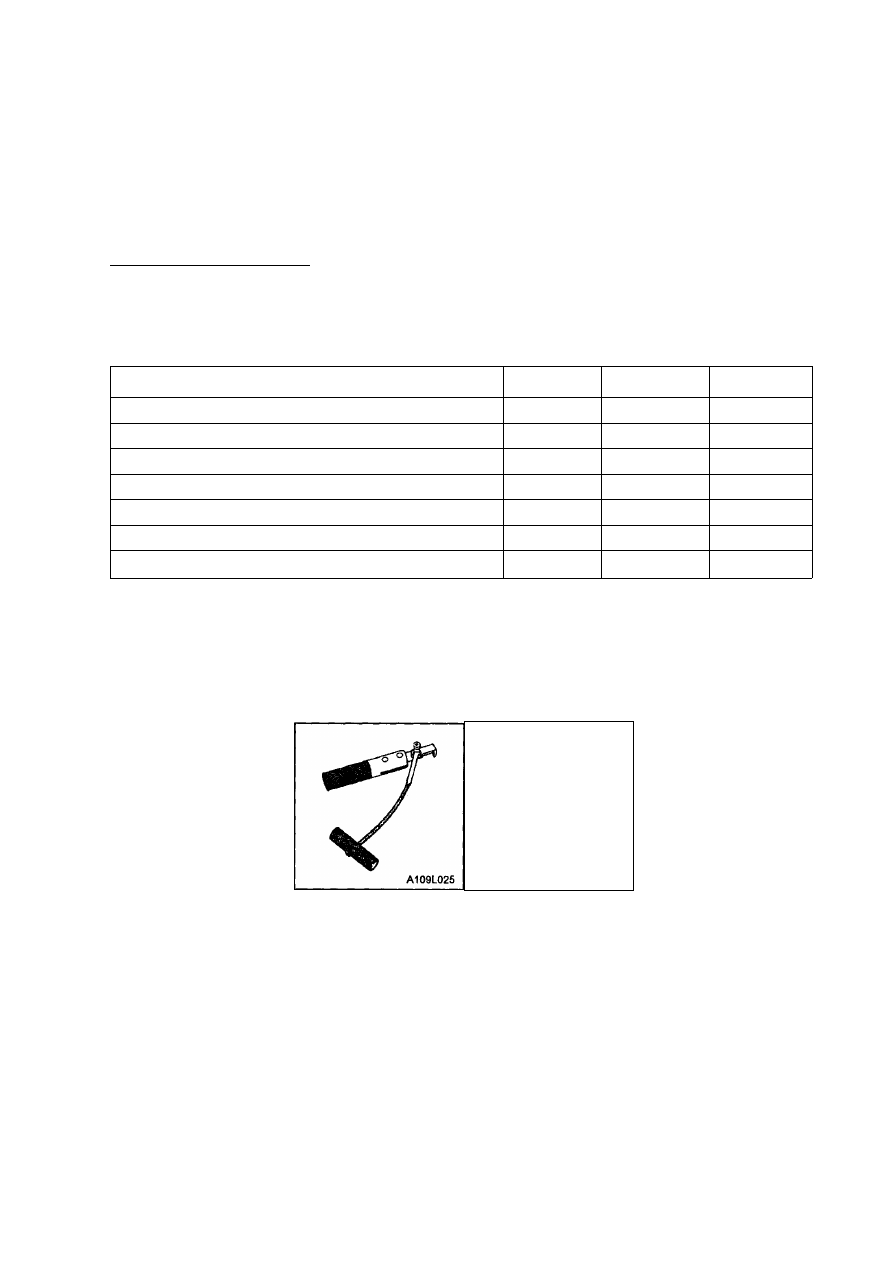

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Инструмент для

удаления уплотнительного

материала на стеклах

J-24402

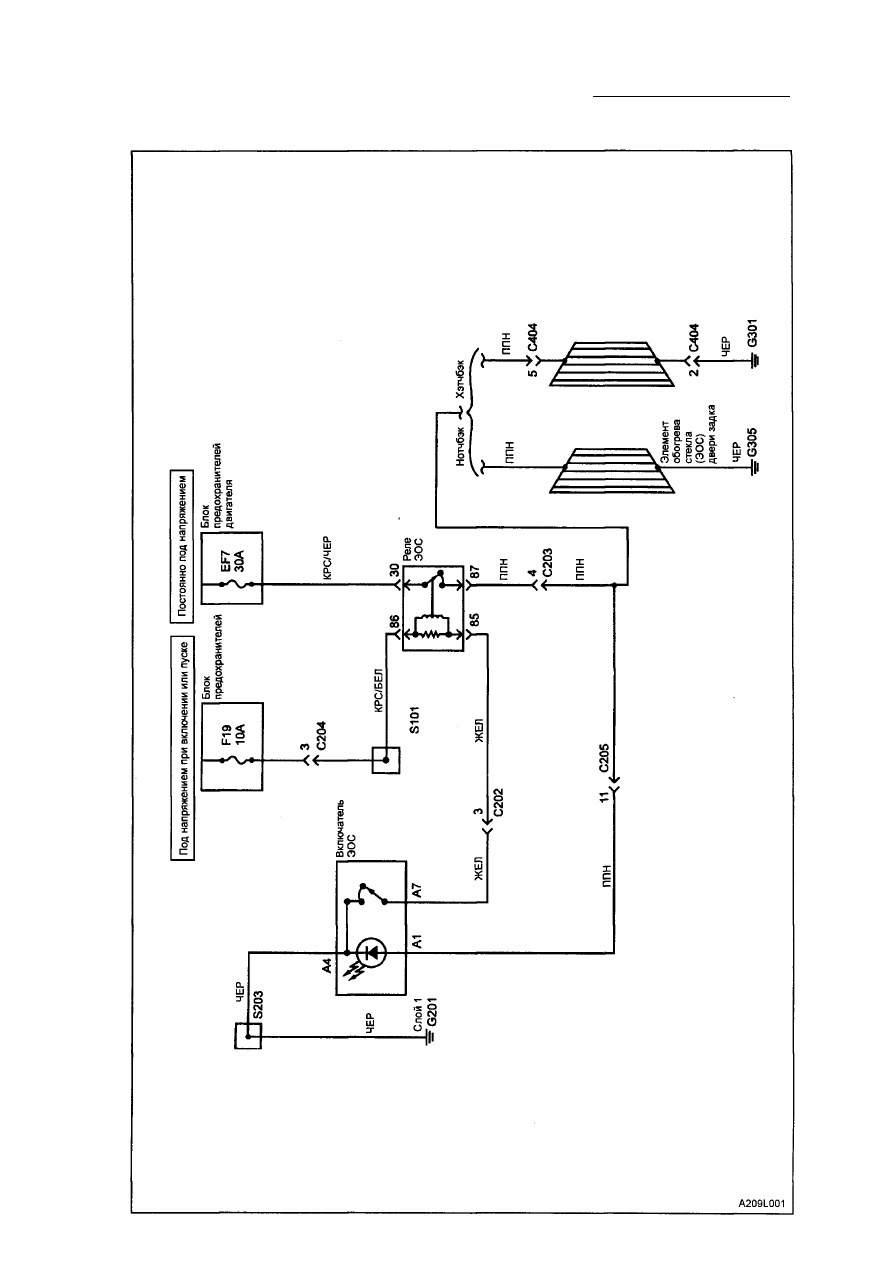

СХЕМАТИЧНАЯ ДИАГРАММА

СТЕКЛА И ЗЕРКАЛА 9L - 3

ЭО

С

 ДВЕР

И

 ЗАДК

А

9L - 4 СТЕКЛА И ЗЕРКАЛА

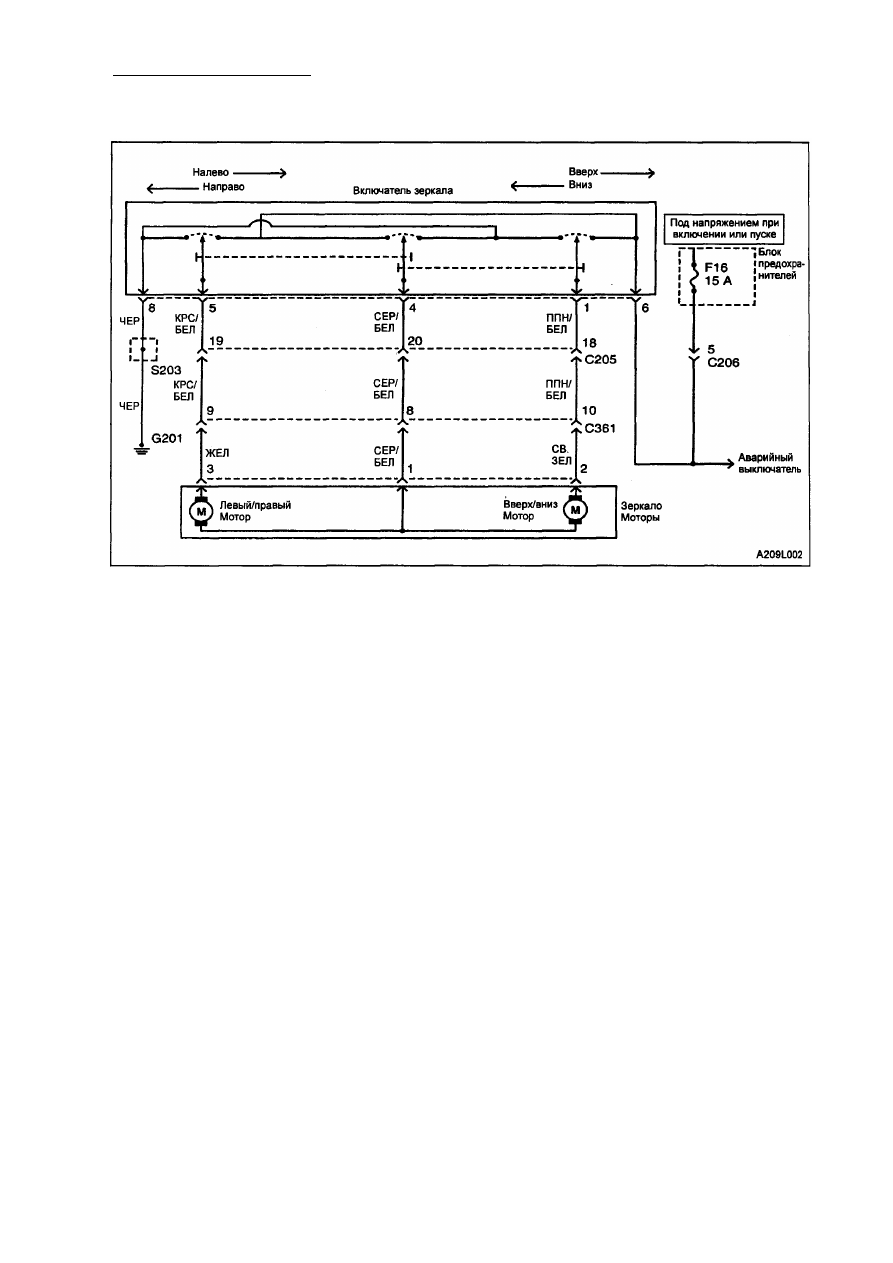

НАРУЖНОЕ ОБЗОРНОЕ ЗЕРКАЛО С ЭЛЕКТРОПРИВОДОМ

ДИАГНОСТИКА

ТЕСТИРОВАНИЕ ЭОС ДВЕРИ ЗАДКА

Если на практике наблюдается, что про­
водник ЭОС отключен, необходимо про­

делать описанную ниже процедуру, чтобы

обнаружить разрыв. Если все проводники
отключены, то прежде чем приступать к ре­
монту ЭОС, необходимо полностью про­
верить всю систему.

1. Включите зажигание

2. Включите ЭОС заднего окна.
Внимание: будьте осторожны, когда прика­
саетесь вольтметром к клеммам провод­
ника ЭОС.
3. Подсоедините вольтметр к каждому концу

проводника ЭОС изнутри автомобиля.
Вольтметр покажет напряжение бата­
реи, если провод ЭОС разомкнут.

4. Если обнаружите, что провод ЭОС ра­

зомкнут, переместите клемму вольтмет­
ра с одной стороны провода ЭОС и
протестируйте заново в точке, располо­
женной ближе к другой стороне окна.

Продолжайте заново тестировать, каж­

дый раз подводя клеммы вольтметра

ближе к противоположной стороне окна,

где он был первоначально подключен.
Разрыв провода ЭОС будет находиться в

точке, где вольтметр начнет показывать

О вместо напряжения батареи.

5. Легко пометьте цветным мелком точку

обрыва на заднем окне. Лучше пометьте
стекло, а не сам провод ЭОС, на доста­

точном расстоянии от провода ЭОС, что­
бы маркировку можно было легко уда­
лить, не повредив место ремонта.

6. Скрепите провод в месте разрыва с по­

мощью набора инструментов для ремон­

та проводов ЭОС как описано в главе

"Ремонт ЭОС заднего окна" в этом раз­

деле.
