9 Н - 1 0 СИДЕНЬЯ

Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.
2. Закрепите спинку заднего сиденья бол­

тами.

Затяжка

Затяните болты спинки заднего сиде­
нья с усилием 25 Н•м.

3. Установите подушку заднего сиденья

как описано в главе "Подушка заднего
сиденья" в этом разделе.

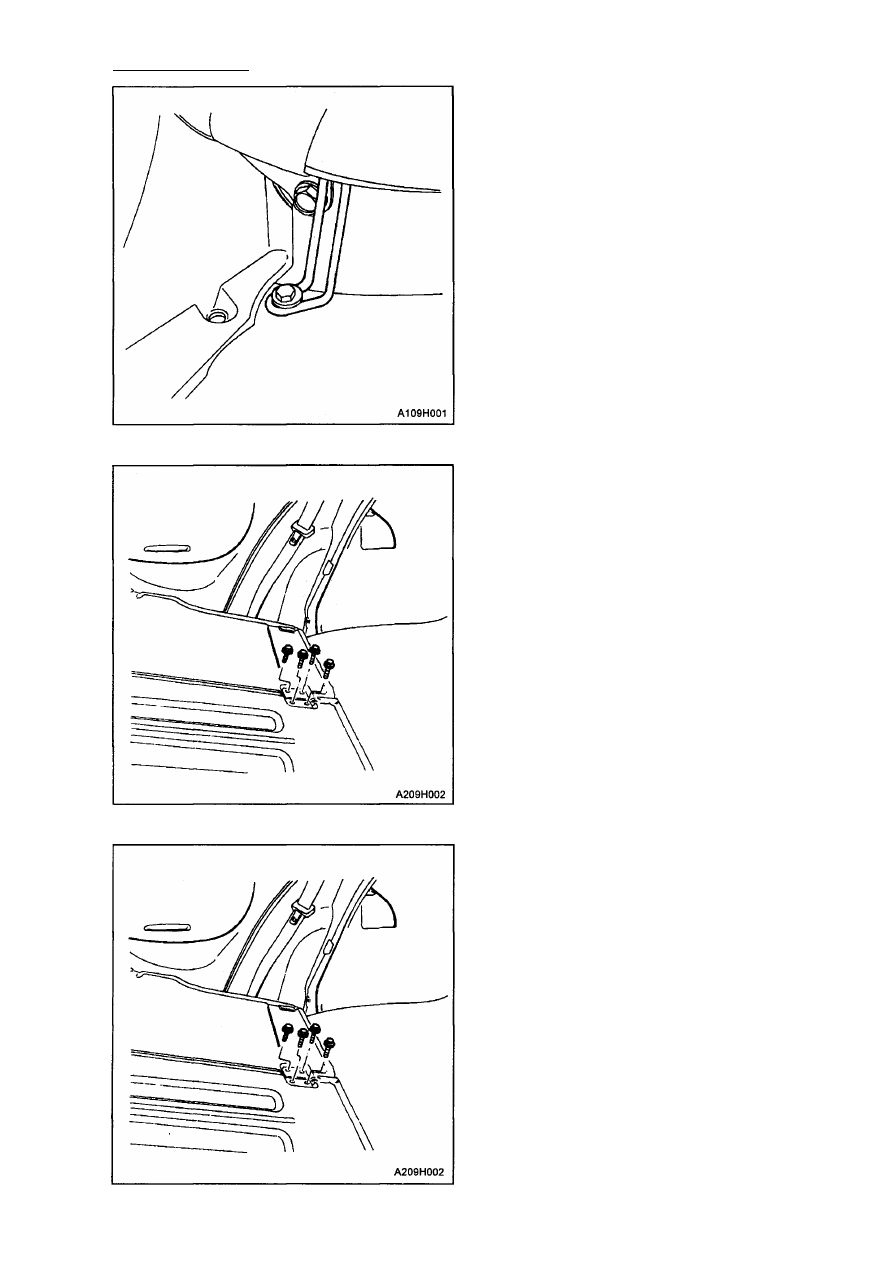

РАЗДЕЛЬНАЯ СПИНКА

ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1. Опустите спинки заднего сиденья

2. Выверните болты, которыми спинки

заднего сиденья крепятся к шарнирам.

3. Снимите спинки заднего сиденья вынув

штыри шарниров из стоек.

Процедура установки

1. Установите спинку заднего сиденья

вставляя штыри шарниров сиденья в
стойке.

2. Закрепите спинки сидений в шарнирах

болтами.

Затяжка

Затяните болты спинки заднего сиде­
нья с усилием 25 Н•м.

3. Поднимите спинки заднего сиденья в

вертикальное положение.

СИДЕНЬЯ 9Н-11

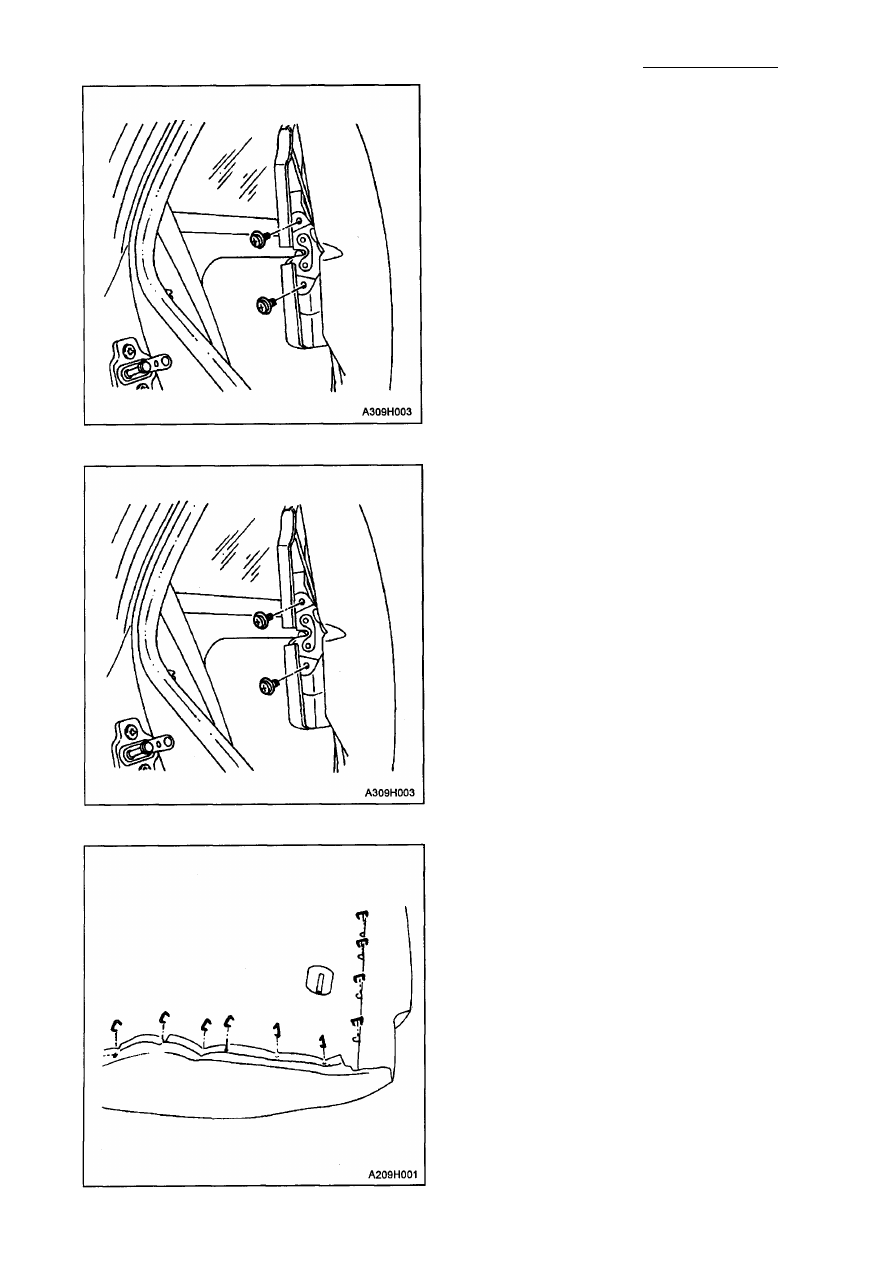

ФИКСАТОР

СПИНКИ ЗАДНЕГО СИДЕНЬЯ

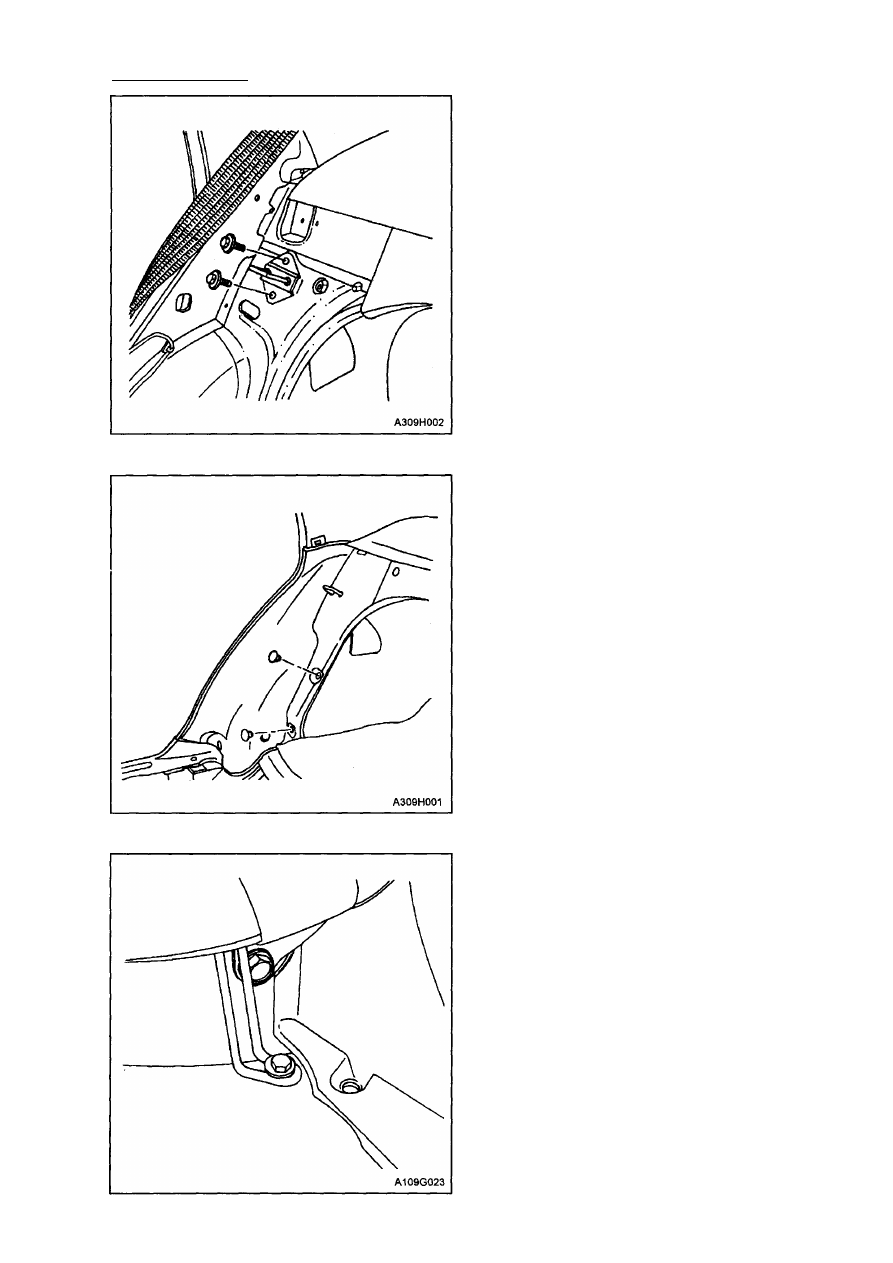

Процедура снятия

1. Снимите подушку заднего сиденья как

описано в главе "Подушка заднего си­
денья" в этом разделе.

2. Снимите спинку заднего сиденья как

описано в главе "Раздельная спинка
заднего сиденья" в этом разделе.

3. Снимите облицовочную панель со стой­

ки как описано в разделе 9G, "Внут­

ренняя отделка".

4. Выверните болты ремня безопасности

заднего сиденья.

7. Выверните болты и фиксатор спинки

заднего сиденья.

5. Снимите уплотнитель двери как опи­

сано в Разделе 9Р, "Двери".

6. Удалите зажимные скрепки и опустите

облицовочную панель стойки.

9Н -12 СИДЕНЬЯ

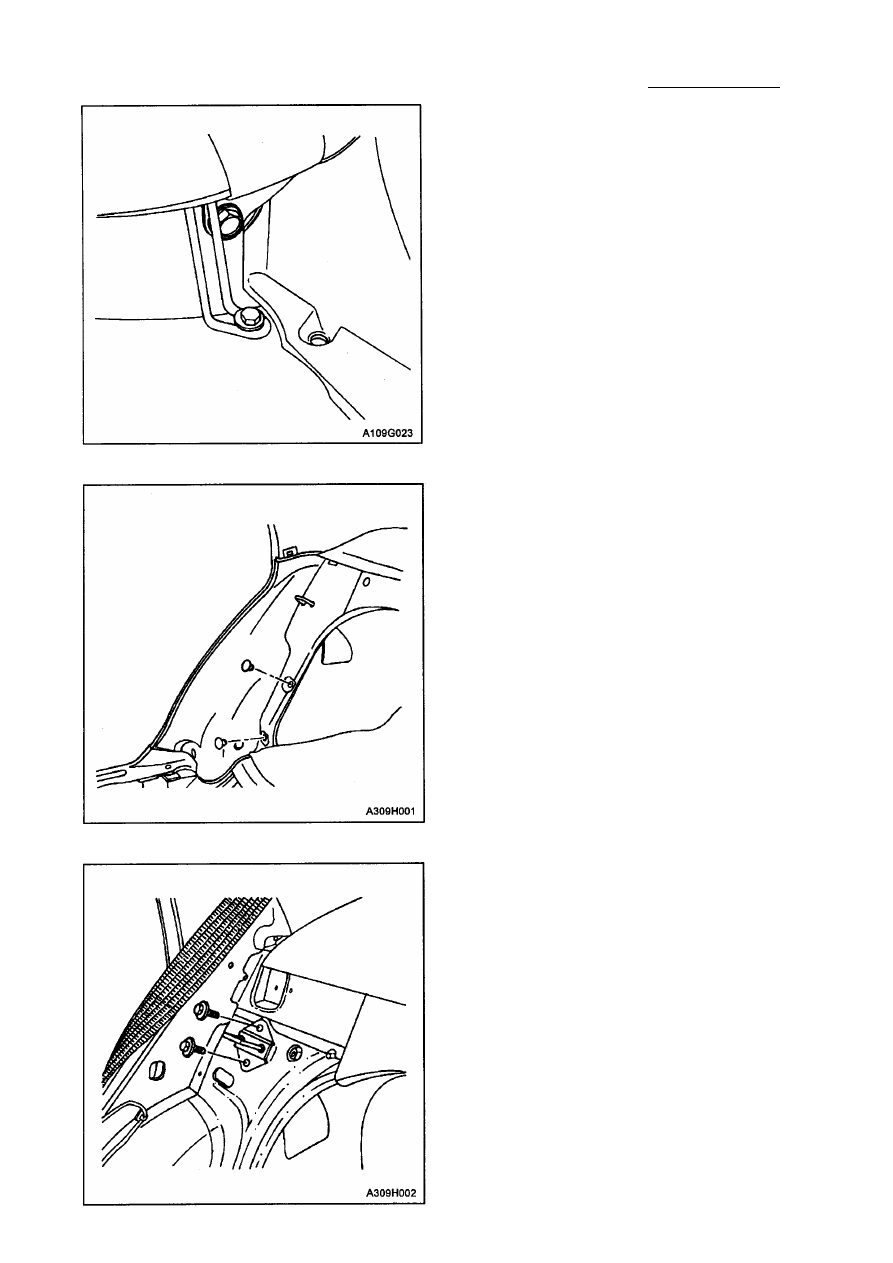

Процедура установки
Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.

1. Закрепите болтами фиксатор спинки

заднего сиденья.
Затяжка

Затяните болты фиксатора с усилием
24 Н•м.

2. Закрепите зажимными скрепками обли­

цовочную панель стойки.

3. Установите уплотнитель двери в пер­

воначальное положение как описано в
Разделе 9Р, "Двери".

4. Закрепите болтом нижний анкер ремня

безопасности заднего сиденья.
Затяжка
Затяните болт нижнего анкера ремня
безопасности заднего сиденья с усили­
ем 35 Н•м.

5. Установите облицовочную панель стой­

ки как описано в Разделе 9G, "Внут­

ренняя отделка".

6. Установите спинку заднего сиденья как

описано в главе "Раздельная спинка
заднего сиденья" в этом разделе.

7. Установите подушку заднего сиденья

как описано в главе "Подушка заднего
сиденья" в этом разделе.

СИДЕНЬЯ 9Н -13

ФИКСИРУЮЩИЙ МЕХАНИЗМ

СПИНКИ ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1. Снимите рукоятку освобождения фик­

сатора спинки заднего сиденья.

2. Сдвиньте обивку спинки заднего сиде­

нья.

3. Выверните винты и снимите фиксирую­

щий механизм.

Процедура установки
Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.

1. Закрепите винтами фиксирующий ме­

ханизм спинки заднего сиденья.
Затяжка

Затяните винты фиксирующего меха­
низма с усилием 20 Н•м.

2. Закрепите обивку спинки заднего си­

денья в первоначальное положение.

3. Установите рукоятку освобождения

фиксатора спинки заднего сиденья.

ОБИВКА СИДЕНИЙ

(Показана обивка спинки заднего си­

денья, обивка других сидений - ана­

логична)

Процедура снятия

1. Снимите спинку и/или подушку сиденья

как описано в главе "Спинка переднего
сиденья" "Подушка переднего сиде­
нья", "Спинка заднего сиденья" "Раз­
дельная спинка заднего сиденья" и/или

"Подушка заднего сиденья" в этом раз­

деле.

2. Удалите волнистые кольца или крепеж­

ные скрепки из спинки и/или из подушки
сиденья.

3. Снимите обивку сиденья со спинки и/

или с подушки сиденья.
