Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 500

9G-28 ВНУТРЕННЯЯ ОТДЕЛКА

Процедура установки
Примечание: разнородные металлы,
соприкасаясь непосредственно, могут
подвергнуться быстрому воздействию
коррозии. Во избежание преждевремен­
ной коррозии обеспечьте использование
соответствующих зажимов.

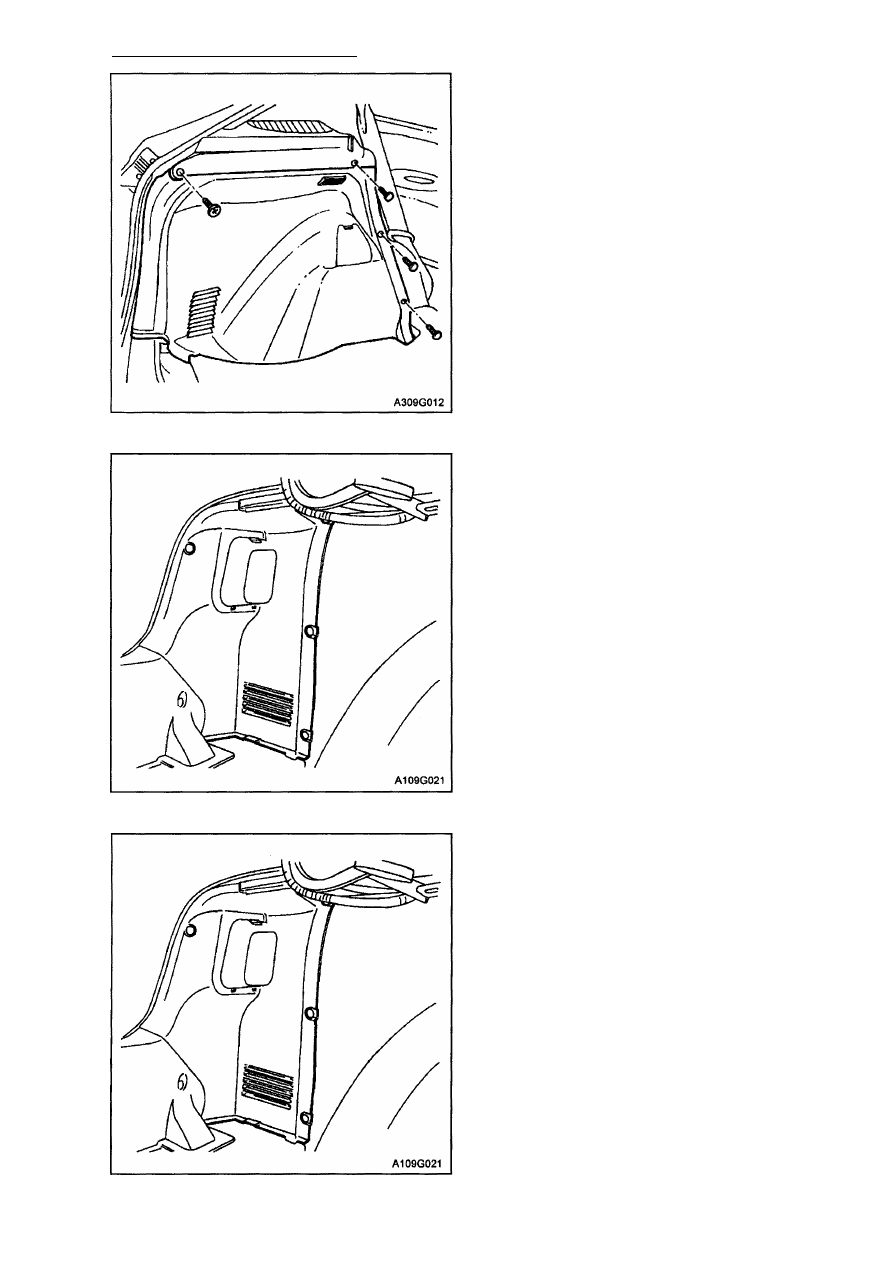

1. При помощи зажимов и винта устано­

вите панель внутренней отделки ба­
гажника.

Затяжка
Затяните винт панели внутренней от­
делки с усилием 3 Н•м.

2. Установите заднюю панель внутренней

отделки багажника. См. главу "Задняя
панель внутренней отделки" в этом

разделе.

ПАНЕЛЬ ВНУТРЕННЕЙ ОТДЕЛКИ

ЗАДНЕЙ ЧАСТИ БАГАЖНИКА

(НОТЧБЭК)

Процедура снятия

1. Удалите пластиковые зажимы и сними­

те заднюю часть панели внутренней
отделки.

Процедура установки

1. При помощи пластиковых зажимов ус­

тановите заднюю часть панели внут­

ренней отделки.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-29

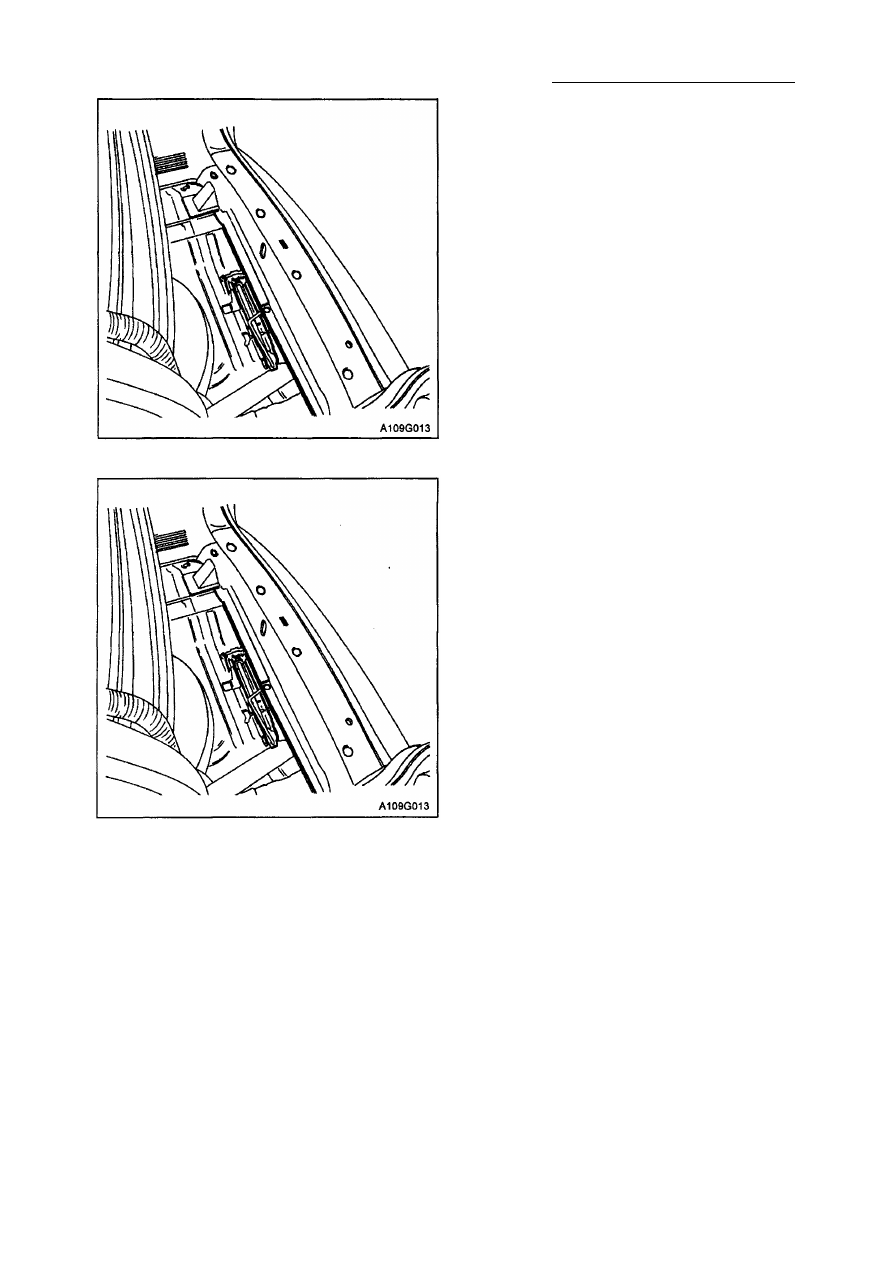

ЗАДНЯЯ ПАНЕЛЬ ВНУТРЕННЕЙ

ОТДЕЛКИ БАГАЖНИКА

(Стандартная)

Процедура снятия

1. Удалите пластиковые зажимы и сними­

те заднюю панель внутренней отделки.

Процедура установки
1. При помощи пластиковых зажимов ус­

тановите заднюю панель внутренней

отделки.

9G-30 ВНУТРЕННЯЯ ОТДЕЛКА

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ПАНЕЛИ ВНУТРЕННЕЙ ОТДЕЛКИ

Панели внутренней отделки отлиты из плас­

тика и скреплены винтами или пласти­

ковыми зажимами.

ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

Когда все окна закрыты, а система венти­

ляции включена, излишек наружного воз­
духа, поступающий внутрь транспортного

средства, создает там избыточное внутрен­
нее давление. Для того чтобы снизить дав­

ление, воздух выпускается через два

вентиляционных отверстия. Вентиляцион­
ные отверстия расположены в задней части
автомобиля под бампером.

КОНСОЛЬ ПОЛА

Консоль пола устанавливается над тунне­

лем пола, простираясь снизу, от центра при­
борной доски до заднего сиденья. Перед­

няя часть консоли вмещает прикуриватель

и рычаг переключения передач. Задняя
часть консоли вмещает стояночный тормоз,
кнопки электростеклоподъемников (если
они входят в комплект оборудования), подс­

таканник и пепельницу, предназначенные
для пассажиров, занимающих заднее си­
денье.

Модуль контроля и диагностики, предназ­
наченный для системы подушек безопас­
ности, расположен в передней части консо­

ли.

НАПОЛЬНЫЙ КОВРИК

Литой цельный напольный коврик прости­

рается от передней до задней панели пола.

ПОЛКА БАГАЖНИКА (ХЭТЧБЭК)

Защитная крышка багажника предусматри­
вается для моделей транспортных средств,
в которых есть двери задка. Защитная
крышка устанавливается в багажнике, но
если для перевозимого груза требуется
больше места, ее можно легко снять.

РАЗДЕЛ 9Н

С И Д Е Н Ь Я

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода пре­
дотвращает травматизм обслуживающего персонала и повреждение автомо­

биля. Зажигание должно быть также отключено, если не указано иначе.

СОДЕРЖАНИЕ

Технические характеристики 9Н-1

Моменты затяжки резьбовых соединений 9Н-1
Техническое обслуживание и ремонт 9Н-2
Обслуживание на ходу 9Н-2
Передние сиденья 9Н-2
Подголовник 9Н-3
Спинка переднего сиденья 9Н-4

Подушка переднего сиденья 9Н-5
Регулирующие механизмы переднего сиденья 9Н-6

Арматура переднего сиденья 9Н-7

Подушка заднего сиденья 9Н-8
Спинка заднего сиденья 9Н-9
Раздельная спинка заднего сиденья 9Н-10
Фиксатор спинки заднего сиденья 9Н-11
Фиксирующий механизм спинки заднего сиденья 9Н-13
Обивка сидений 9Н-13
Общее описание и работа сидений 9Н-14

СПЕЦИФИКАЦИИ

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Болты переднего сиденья

25

18

-

Болты пряжке ремня безопасности переднего
сиденья

55

41

-

Винт отделки подушки переднего сиденья

12

-

106

Болты направляющих переднего сиденья

17

13

-

Болты спинки переднего сиденья

45

33

-

Винты фиксирующего устройства

20

15

-

Болты фиксирующего язычка

24

18

-

Болт ремня безопасности заднего сиденья

35

26

-

Болт подушки заднего сиденья

25

18

-

Болты спинки заднего сиденья

25

18

-
