9F - 6 АУДИОСИСТЕМА

Задние громкоговорители искажают звук или не работают,

все остальное в аудиосистеме работает нормально (окончание)

Пункт

Действие

Величина

Да

Нет

5

Устранить замыкание между разъемом заднего гром­
коговорителя и колодкой радио. Ремонт завершен?

-

Система в

порядке

-

6

Установить новый громкоговоритель вместо громко­
говорителя, дающего искажение. Убедиться, что
искажения отсутствуют.

-

Перейти

к п. 7

Перейти

к п. 8

7

Заменить громкоговоритель. Ремонт завершен?

-

Система

в порядке

-

8

Заменить аудиосистему. Ремонт завершен?

-

Система

в порядке

-

АНТЕННА

Не работает автоматическая антенна

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранитель F1.
Он может быть разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить замыкание в цепи и устранить, если
необходимо.

2. Заменить испорченный предохранитель.

Ремонт завершен?

-

Система в

порядке

-

3

С помощью вольтметра проверить напряжение на
предохранителе F1. Проверить, соответствует ли
напряжение указанному значению.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Исправить цепь подачи питания на предохранитель F1.
Ремонт завершен?

-

Система в

порядке

-

5

С помощью вольтметра проверить напряжение на
клемме 1 разъема автоматической антенны.
Проверить, соответствует ли напряжение указанному

значению.

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть разомкнутую цепь между клеммой 1 разъема
автоматической антенны и предохранителем F1.
Ремонт завершен?

-

Система в

порядке

-

7

Проверить с помощью омметра цепь "массы" на клем­
ме 1 разъема автоматической антенны.
Проверить, соответствует ли сопротивление указан­
ному значению.

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть разомкнутую цепь "массы" между клеммой 2
разъема автоматической антенны и «массой» G301.

Ремонт завершен?

-

Система в

порядке

-

9

1. Включить зажигание.

2. Включить радио.
3. С помощью вольтметра проверить напряжение на
клемме 3 разъема автоматической антенны.
Проверить, соответствует ли напряжение указанному
значению.

11 -14 В

Перейти

к п. 10

Перейти

к п. 11

10

Заменить электродвигатель автоматической антенны.
Ремонт завершен?

-

Система в

порядке

-

АУДИОСИСТЕМА 9F-7

Не работает автоматическая антенна (окончание)

Пункт

Действие

Величина

Да

Нет

11

1. Включить зажигание.

2. Включить радио.
3. С помощью вольтметра проверить напряжение на

клемме 12 радио.
Проверить, соответствует ли напряжение указанному
значению.

11 -14 В

Перейти

к п. 12

Перейти

к п. 13

12

Замкнуть разомкнутую цепь между клеммой 3 разъема
автоматической антенны и разъемом радио.

Ремонт завершен?

-

Система в

порядке

-

13

Заменить магнитолу.

Ремонт завершен?

-

Система в

порядке

-

9F - 8 АУДИОСИСТЕМА

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

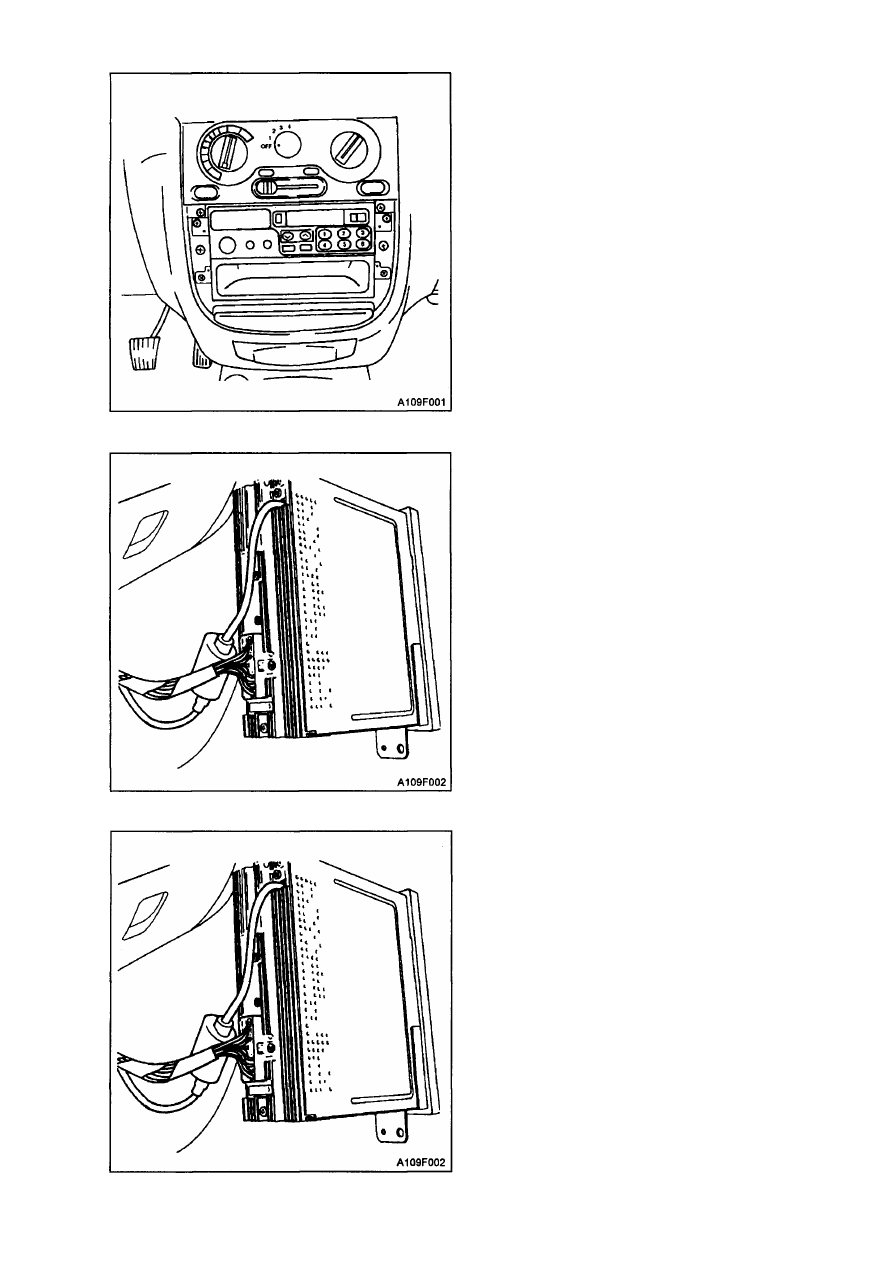

АУДИОСИСТЕМА

(Для левостороннего управления, для
правостороннего - аналогично).
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель аудио­

системы.

3. Открутите винты и снимите аудио­

систему.

4. Отсоедините разъем аудиосистемы и

провод антенны.

Процедура установки
1. Подсоедините разъем аудиосистемы

и провод антенны.

АУДИОСИСТЕМА 9F-9

2. Наживите винты и установите на мес­

то аудиосистему.
Затяжка

Затяните винты с усилием 6 Н•м.

3. Установите декоративную панель

аудиосистемы.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

5. Введите код безопасности из четырех

цифр аудиосистемы. См. "Безопас­
ность аудиосистемы" в этом раз­
деле.

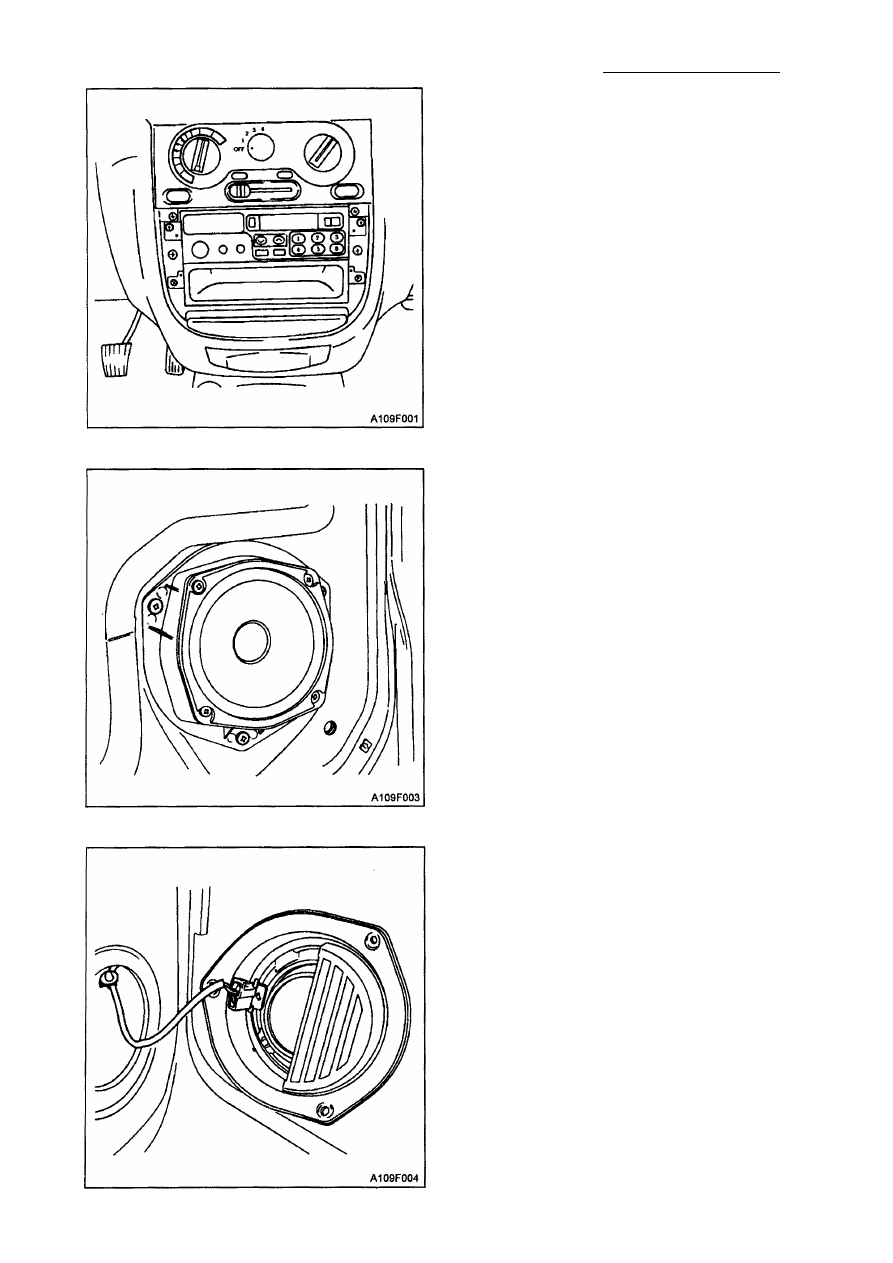

ПЕРЕДНИЕ ГРОМКОГОВОРИТЕЛИ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель зад­

ней двери. См. Раздел 9G, "Внутрен­
няя отделка".

3. Открутите винты и снимите передний

громкоговоритель.

4. Отсоедините разъем.
