8В-36 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

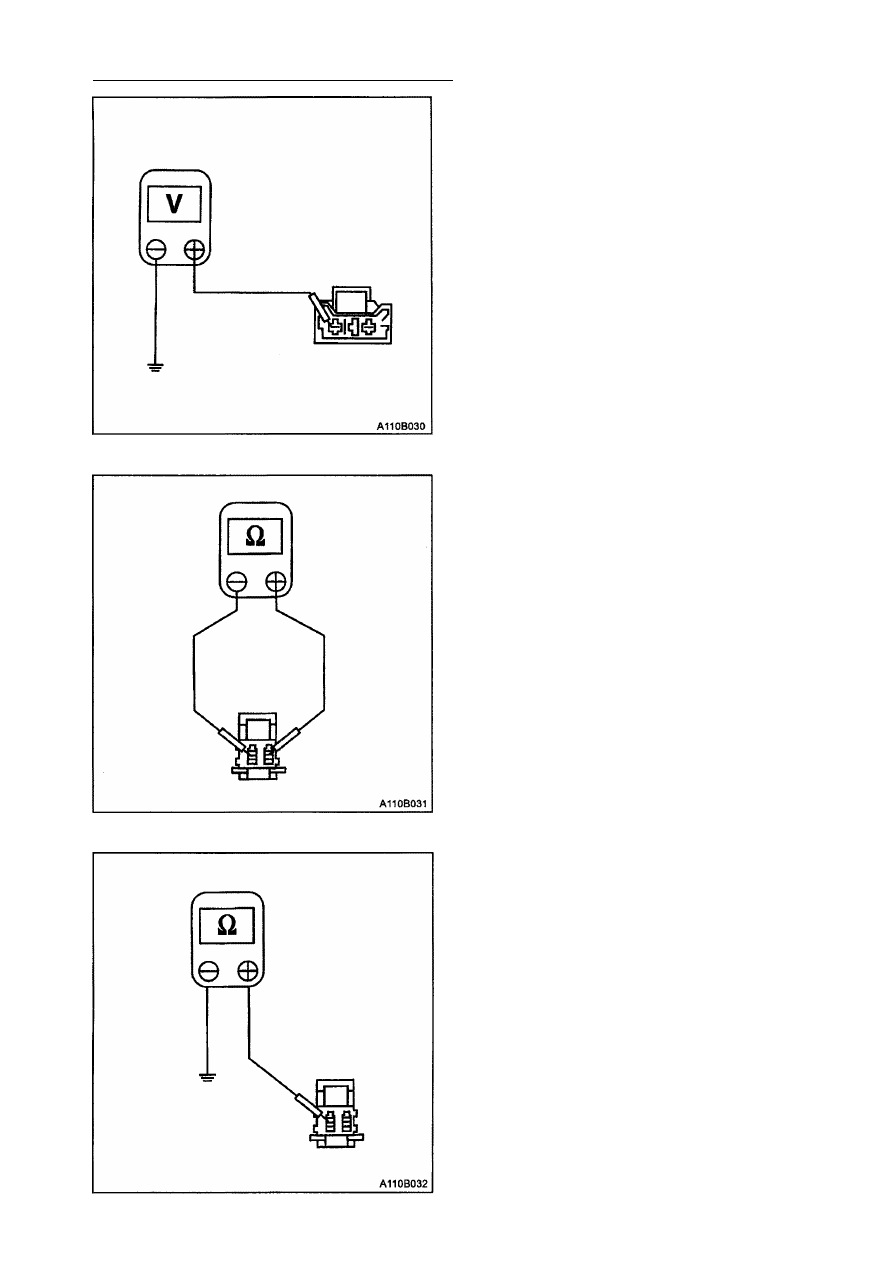

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 7

Проверьте электрический разъем часовой

пружины на падение напряжения со

стороны блока индикации и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 8

Прозвоните цепь модуля надувной по­

душки безопасности пассажира со стороны

электрического разъема блока индикации

и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 9

Проверьте цепь надувной подушки безо­

пасности пассажира на короткое замы­

кание с массой.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В - 37

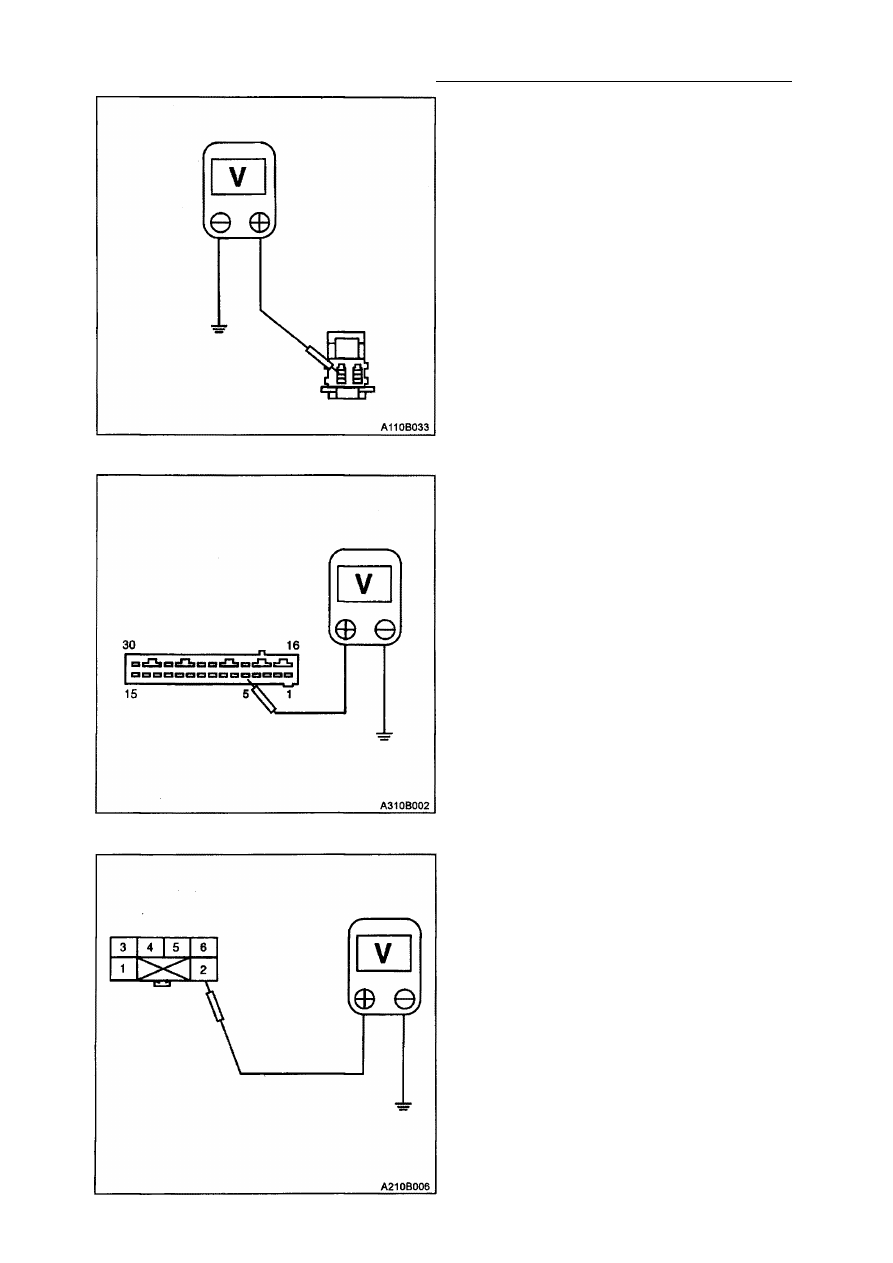

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 10

Проверьте цепь надувной подушки безопас­
ности пассажира на падение напряжения.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 11

Проверьте подачу напряжения на вывод 5
блока индикации и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 12

Проверьте подачу напряжения на вывод 2
электрического разъема С209 со стороны
проводки приборной доски.

8В-38 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

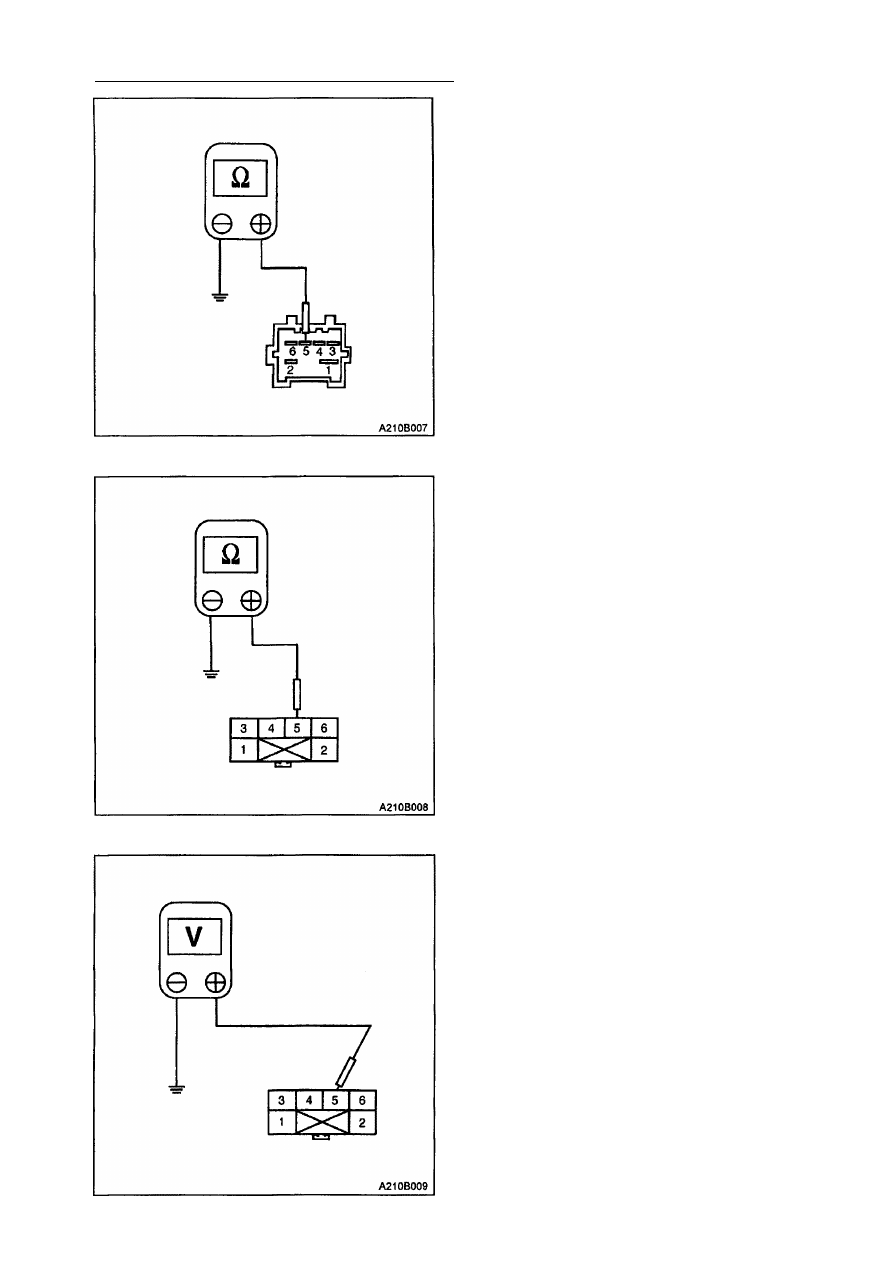

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 13

Проверьте короткое замыкание на массу
блока индикации и диагностики со стороны
надувных подушек безопасности через
вывод 5 электрического разъема С209.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 14

Проверьте короткое замыкание на массу
проводки приборной доски через вывод 5
электрического разъема С209.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 15

Проверить напряжение цепи сигнальной

лампы на проводке приборной доски через

вывод 5 электрического разъема С209.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-39

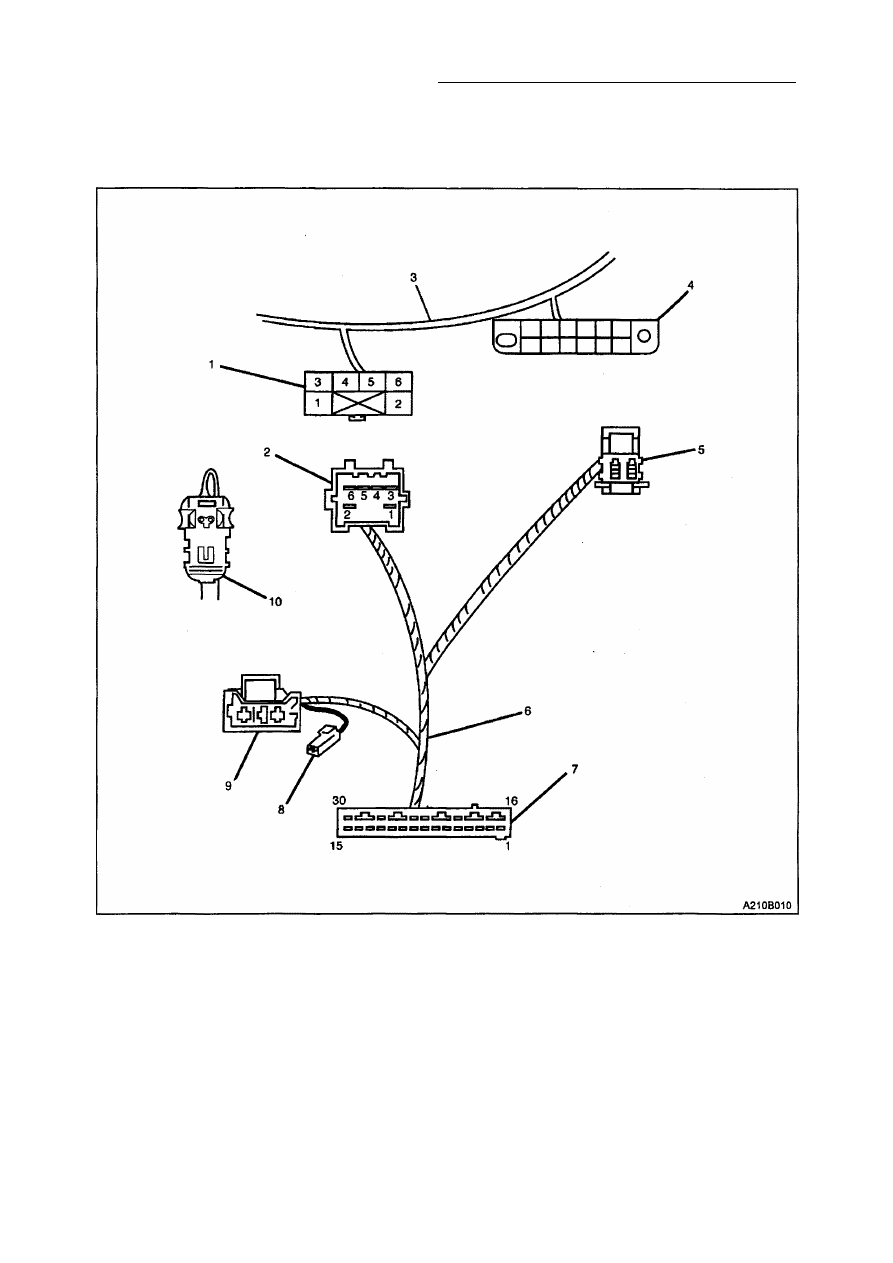

1. Электрический разъем С209 проводки приборной доски

2. Электрический разъем С209 проводки надувных подушек безопасности
3. Проводка приборной доски

4. Электрический разъем звена диагностики цепи сборки.

5. Электрический разъем модуля надувной подушки безопасности пассажира
6. Проводка надувных подушек безопасности
7. Электрический разъем блока индикации и диагностики

8. Электрический разъем сигнала
9. Электрический разъем часовой пружины

10. Электрический разъем модуля надувной подушки безопасности водителя

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 16

Проводка и электрические разъемы

(показано левостороннее управление, правостороннее управление аналогично)
