8В-20 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 06

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПАССАЖИРА, СОПРОТИВЛЕНИЕ СЛИШКОМ МАЛОЕ

Цепь разомкнута

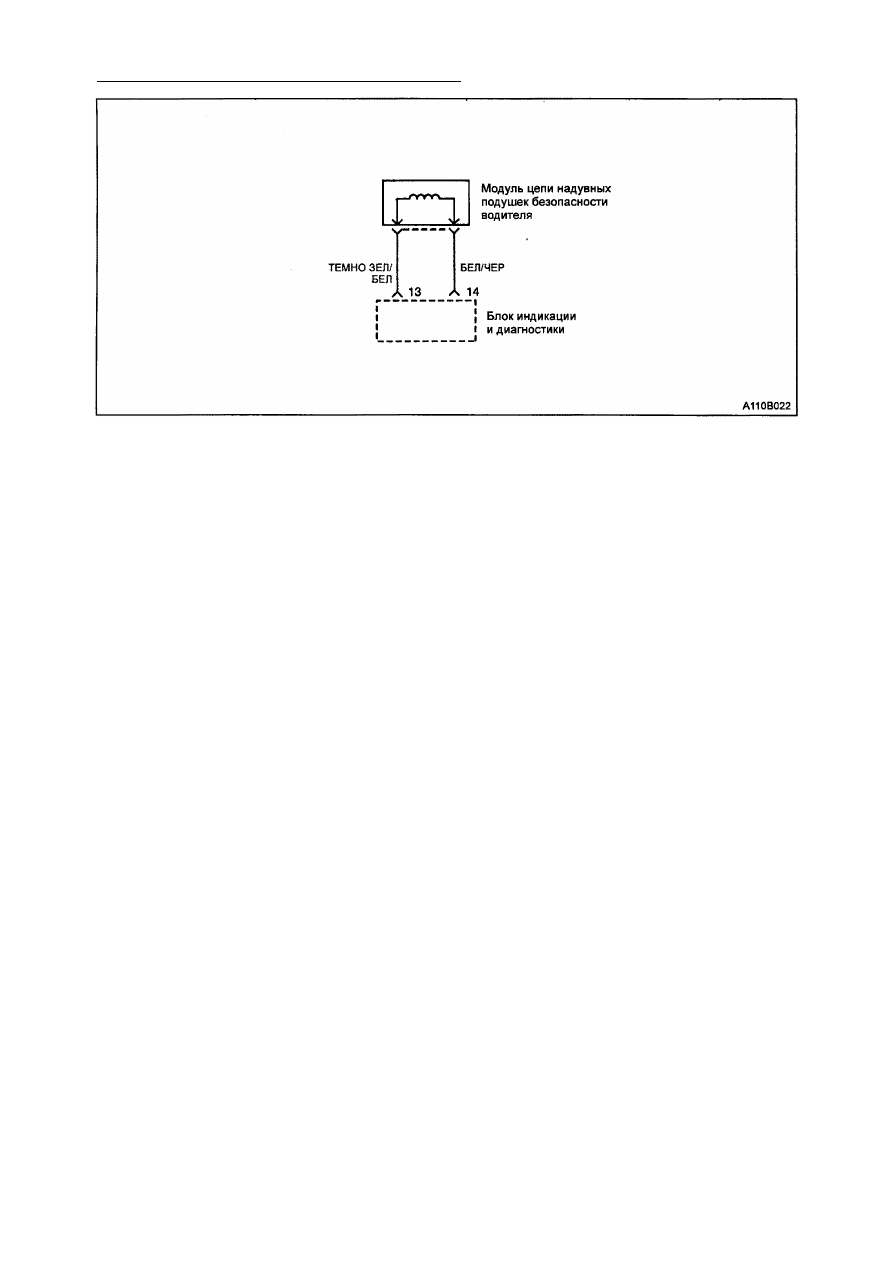

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет
очень "малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.

Код  н е и с п р а в н о с т и 06 появляется

тогда, когда:
• Общее сопротивление модуля цепи

надувных подушек безопасности пас­
сажира, электрической проводки и кон­

тактов электрических разъемов стано­

вится выше указанной величины для
разомкнутой цепи модуля надувной
подушки безопасности пассажира.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в

действие надувных подушек, даже если
аккумулятор отсоединен. Непредна-
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

Внимание: Никогда не замеряйте
сопротивление модуля надувной по­
душки безопасности. Если предохра­
няющая перемычка, расположенная
сбоку электрического разъема и пре­
дотвращающая введение в действие
подушки, работает неверно, то
батарея измерительного прибора
может ввести в действие надувную
подушку безопасности, что приведет к
травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-21

КОД 06 - Цепь введения в действие надувных подушек безопасности

пассажира, сопротивление слишком малое

Пункт

Действие

Величина

Да

Нет

1

1. Отсоедините отрицательный провод

аккумулятора.
2. Подсоедините омметр к выводам электрического
разъема проводки сбоку блока индикации и диаг­

ностики для модуля надувной подушки безопас­
ности пассажира.
* Смотрите "Диагностическую иллюстрацию 8" в
этом разделе.
Показывает омметр указанную величину?

Перейти

к п. 2

Перейти

к п. 4

2

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.

Код 06 все еще показывает текущую неисправность?

-

Перейти

к п. 3

Система в

порядке

3

1. Замените модуль надувной подушки безопасности

пассажира.
2. Подсоедините отрицательный провод
аккумулятора.
Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

4

1. Замените проводку надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

8В-22 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 07

ЦЕПЬ ВВЕДЕНИЯ В ДЕЙСТВИЕ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПАССАЖИРА, КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.

После проведения этого тестирования, блок
индикации и диагностики проверяет цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики позволяет

очень малому току течь через цепь
надувных подушек безопасности водителя.
Блок индикации и диагностики контроли­
рует сопротивление цепи во время этой
проверки.

Код неисправности 07 появляется

тогда, когда:
• Цепь коротко замкнута на массу.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в
действие надувных подушек, даже если
аккумулятор отсоединен. Непредна­
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В - 23

КОД  0 7 - Цепь введения в действие надувной подушки безопасности

пассажира, короткое замыкание на массу

Пункт

Действие

Величина

Да

Нет

1

1. Отсоедините отрицательный провод

аккумулятора.
2. Подождите 1 минуту, пока разрядится конден­
сатор блока индикации и диагностики.

3. Проверьте визуально проводку и электрический
разъем модуля надувной подушки безопасности
пассажира.
Есть какие-нибудь видимые повреждения?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Замените проводку блока индикации и

диагностики.
2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-

3

1. Подсоедините электрический разъем модуля

надувной подушки безопасности пассажира.
2. Отсоедините электрический разъем от блока
индикации и диагностики.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики, создаст
полную цепь между проводами модуля надувной
подушки безопасности пассажира.
3. Омметром прозвоните цепь между "массой" и од­
ним из выводов электрического разъема проводки

сбоку блока индикации и диагностики для модуля

надувной подушки безопасности пассажира.
* Смотрите "Диагностическую иллюстрацию 9" в

этом разделе.

Сопротивление меньше указанной величины?

Перейти

к п. 2

Перейти

к п. 4

4

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку систему диагностики.

Код 07 все еще показывает текущую неисправность?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.
Ремонт завершен?

-

См. табл.

"Проверка

системы

диагнос­

тики"

-
