8А-20 РЕМНИ БЕЗОПАСНОСТИ

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ПРЕДУПРЕЖДАЮЩИЙ СИГНАЛ

О НЕЗАСТЕГНУТОМ РЕМНЕ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Ремень безопасности водителя снабжен
предупреждающим световым сигналом,
находящимся на комбинации приборов,

который загорается при включении зажи­
гания, если ремень безопасности не зас­

тегнут.

ТРЕХТОЧЕЧНЫЙ ФИКСИРУЮЩИЙ

РЕМЕНЬ БЕЗОПАСНОСТИ

Трехточечный фиксирующий ремень безо­

пасности ограничивает передвижение во­

дителя и обеспечивает защиту в случае
дорожного происшествия.

АВАРИЙНЫЙ ТРЕХТОЧЕЧНЫЙ

ФИКСИРУЮЩИЙ РЕМЕНЬ БЕЗОПАС­

НОСТИ НА ПЕРЕДНЕМ СИДЕНЬИ

(С ВОЗДУШНЫМ МЕШКОМ)

Аварийный трехточечный фиксирующий

ремень безопасности на переднем сиденьи
всегда находится в свободном состоянии,
позволяя пассажиру свободно переме­
щаться, за исключением критических ситу­
аций (быстрый набор скорости, резкое

торможение или крутой поворот).

АВАРИЙНЫЙ ТРЕХТОЧЕЧНЫЙ

ФИКСИРУЮЩИЙ РЕМЕНЬ

БЕЗОПАСНОСТИ

НА ЗАДНЕМ СИДЕНЬИ

Аварийный трехточечный фиксирующий

ремень безопасности на заднем сиденьи
всегда находится в свободном состоянии,
позволяя пассажиру свободно переме­
щаться, за исключением критических ситу­
аций (быстрый набор скорости, резкое

торможение или крутой поворот).

ДВУХТОЧЕЧНЫЙ ПОЯСНОЙ РЕМЕНЬ

БЕЗОПАСНОСТИ НА СРЕДНЕМ

ЗАДНЕМ СИДЕНЬИ

Двухточечный поясной ремень безопас­

ности на среднем заднем сиденьи пред­
ставляет собой непрерывную ленту,
идущую из крепежного устройства через
фиксирующую пластину во втягивающую
пружину.

ПРОВЕРКА РАБОТЫ

Внимание:

• Не держите острые или потенциально

опасные предметы вблизи ремней
безопасности.

• Не допускайте изгиба или повреждения

какой-либо части пряжки или фиксирую­
щей пластины.

• Не отбеливайте и не покрывайте крас­

кой ткань ремня. Используйте только
мягкое мыло и воду для очистки

ремней.

• При установке крепежных болтов

ремней и винтов, закручивайте их

вначале рукой во избежание поврежде­
ния резьбы.

• Не пытайтесь ремонтировать меха­

низм втягивания или крышки. Заменяй­
те неисправные узлы новыми.

• Заменяйте ремни, которые порезаны

или как-то повреждены.

1. Проверьте все болты крепления и винты

для того, чтобы убедиться, что они

надежны.

2. Проверьте пряжки ремней.
3. После установки пластины в пряжку, рез­

ко потяните за ремень. Пряжка должна
оставаться в закрытом положении.

4. Полностью вытащите плечевую часть

ремня, чтобы убедиться, что на нем нет
перегибов и разрывов.

5. Позвольте плечевой части ремня втя­

нуться полностью обратно. Ремень дол­

жен втягиваться легко.

КРЕПЛЕНИЕ ДЛЯ ДЕТСКОГО

СИДЕНЬЯ

Имеются три крепления для детского

сиденья, находящиеся на задней крышке
нижнего обвязочного бруса кузова авто­
мобиля.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В -1

РАЗДЕЛ 8В

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­

тельный провод от аккумуляторной батареи. Отсоединение этого провода

предотвращает травматизм обслуживающего персонала и повреждение авто­

мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 8В-3
Специальный инструмент 8В-3
Принципиальные схемы 8В-4

Электрическая схема надувных подушек безопасности 8В-4
Основные узлы системы надувных подушек безопасности 8В-5

Диагностика 8В-6

Проверка лампы 8В-6
Определение неисправности 8В-6

Очистка кодов неисправности 8В-6
Наружные неисправности 8В-6

Внутренние неисправности 8В-6
Падение напряжения 8В-6
Микропроцессор- независимое загорание лампы индикации 8В-6
Проверка системы 8В-7
Проверка системы диагностики 8В-7
Коды неисправностей 8В-9
Код неисправности 01 Цепь введения в действие надувной подушки

безопасности водителя, сопротивление слишком большое 8В-10

Код неисправности 02 Цепь введения в действие надувной подушки

безопасности водителя, сопротивление слишком малое 8В-12

Код неисправности 03 Цепь введения в действие надувной подушки

безопасности водителя, короткое замыкание на массу 8В-14

Код неисправности 04 Цепь введения в действие надувной подушки

безопасности водителя, падение напряжения 8В-16

Код неисправности 05 Цепь введения в действие надувной подушки

безопасности пассажира, сопротивление слишком большое 8В-18

Код неисправности 06 Цепь введения в действие надувной подушки

безопасности пассажира, сопротивление слишком малое 8В-20

Код неисправности 07 Цепь введения в действие надувной подушки

безопасности пассажира, короткое замыкание на массу 8В-22

Код неисправности 08 Цепь введения в действие надувной подушки

безопасности пассажира, падение напряжения 8В-24

Код неисправности 23 Цепь зажигания (Ввод в действие надувных

подушек безопасности), слишком высокое напряжение 8В-26

8 В - 2 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

Код неисправности 24 Цепь зажигания (Ввод в действие надувных

подушек безопасности), слишком низкое напряжение 8В-28

Код неисправности 25 Отказ сигнальной лампы 8В-30
Код неисправности 31 Неисправность блока индикации и диагностики 8В-33
Код неисправности 32 Запись поломки блока индикации и диагностики 8В-33

Диагностическая иллюстрация 1 8В-34
Диагностическая иллюстрация 2 8В-34
Диагностическая иллюстрация 3 8В-34
Диагностическая иллюстрация 4 8В-35
Диагностическая иллюстрация 5 8В-35
Диагностическая иллюстрация 6 8В-35
Диагностическая иллюстрация 7 8В-36
Диагностическая иллюстрация 8 8В-36
Диагностическая иллюстрация 9 8В-36
Диагностическая иллюстрация 10 8В-37
Диагностическая иллюстрация 11 8В-37
Диагностическая иллюстрация 12 8В-37
Диагностическая иллюстрация 13 8В-38
Диагностическая иллюстрация 14 8В-38
Диагностическая иллюстрация 15 8В-38
Диагностическая иллюстрация 16 8В-39

Обслуживание и ремонт 8В-40

Обслуживание на автомобиле 8В-40
Часовая пружина 8В-41

Модуль надувной подушки безопасности пассажира 8В-43
Блок индикации и диагностики 8В-44
Введение в действие модуля надувной подушки безопасности (на автомобиле) 8В-46
Введение в действие модуля надувной подушки безопасности (вне автомобиля) 8В-49
Процедура удаления использованного модуля надувной подушки

безопасности 8В-49

Общее описание и принцип работы 8В-50

Модуль надувной подушки безопасности водителя 8В-50
Модуль надувной подушки безопасности пассажира 8В-50
Блок индикации и диагностики 8В-50
Сигнальная лампа блока индикации и диагностики 8В-51
Часовая пружина 8В-51
Электропроводка/разъемы 8В-52
Система надувных подушек безопасности 8В-52
Основные меры предосторожности 8В-53

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-3

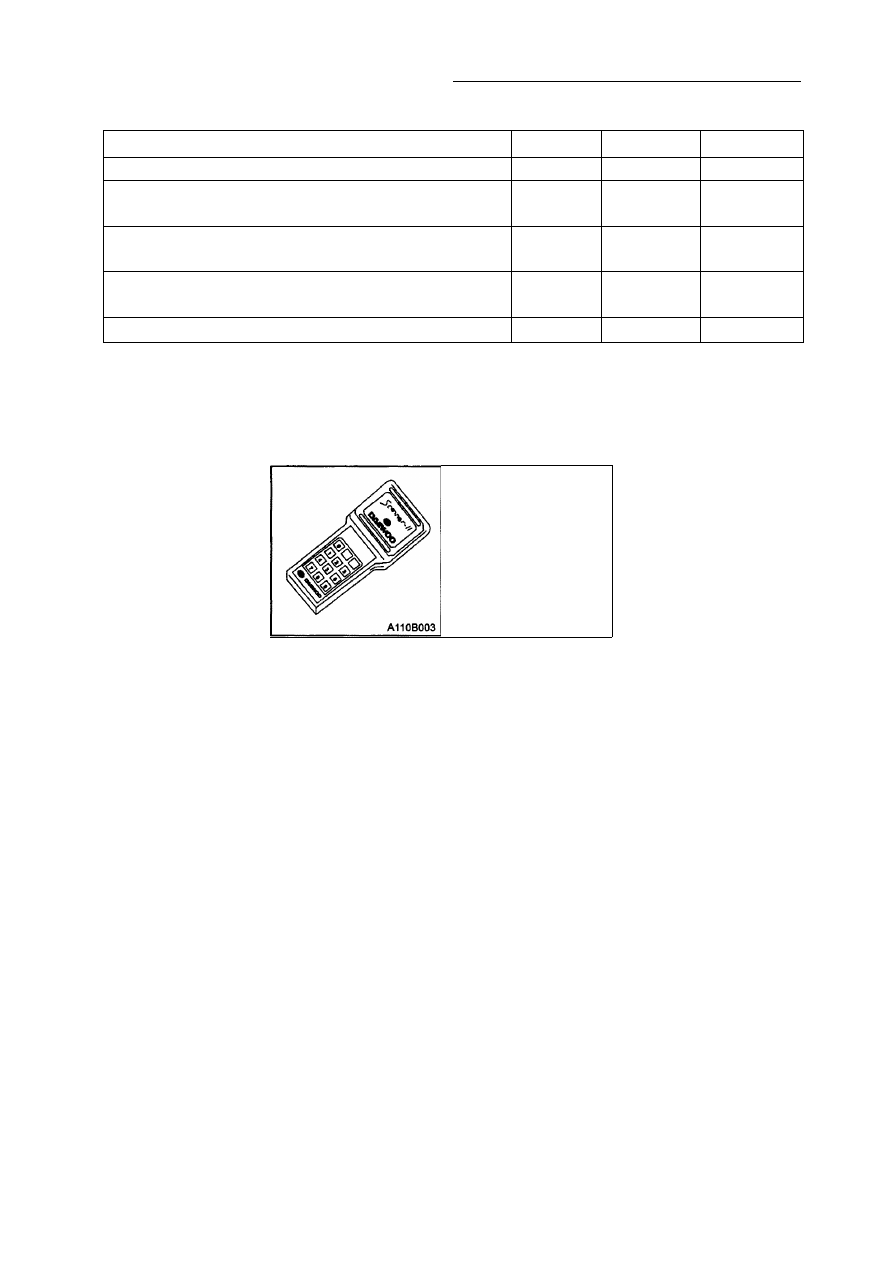

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Монтажные болты часовой пружины

3

-

27

Монтажные болты модуля надувной подушки
безопасности водителя

14.7

-

130

Монтажные гайки модуля надувной подушки
безопасности пассажира

22

16

-

Монтажные болты модуля надувной подушки
безопасности пассажира

12

-

106

Монтажные болты блока индикации и диагностики

9

-

80

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Сканер
