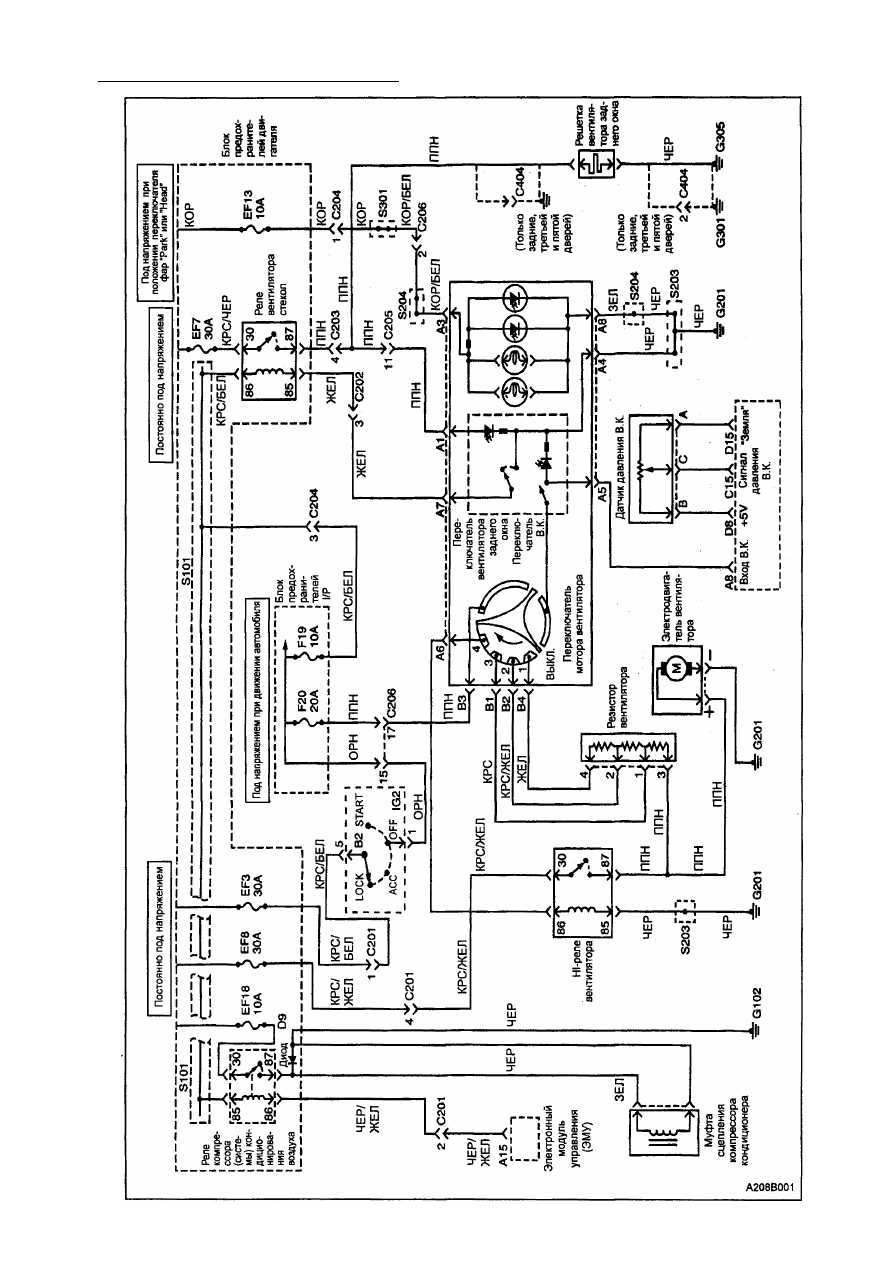

7В-10 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

СХЕМ

А

 С

 СИСТЕМО

Й

 КОНДИЦИОНИРОВАНИ

Я



1.3

L

 SOH

C



и



1/6

L

 DOH

C

 (ITMS-6

F



ЕСМ

)

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 11

ДИАГНОСТИКА

ОБЩАЯ ДИАГНОСТИКА

ИСПЫТАНИЕ КОНДИЦИОНЕРА

Если у Вас есть сомнения относительно
нормальной работы кондиционера, про­
верьте ее в отношение следующих усло­
вий:

1. Проверьте наружную поверхность радиа­

тора и конденсора, чтобы быть уверен­

ным, что поток воздуха не заблокирован
грязью, листьями или другим посторон­
ним материалом. Проверьте конденсор и
радиатор, а также все наружные поверх­
ности.

2. Проверьте на наличие сужений или пе­

регибов в конденсоре, на шлангах и на

трубках.

3. Проверьте работу вентилятора.

4. Проверьте все воздухопроводы на пред­

мет утечки или сужений. Низкая скорость
потока воздуха может указать на плохую
работу испарителя.

5. Проверьте на предмет проскальзывания

муфты сцепления компрессора.

6. Проверьте натяжение зубчатого ремня

привода агрегата.

ПРОЦЕДУРА "БЫСТРОЙ
ПРОВЕРКИ" ПРИ НЕДОСТАТОЧНОМ
ОХЛАЖДЕНИИ

Проверьте рукой наощупь, достаточно ли
охладителя R-134a в системе кондициони­
рования воздуха. Температура воздуха

должна быть выше 21°С для большинства

моделей.

1. Прогрейте двигатель на холостом ходу.

2. Откройте капот и все двери.

3. Включите кондиционер.

4. Установите регулятор температуры в по­

ложение полного хода.

5. Установите скорость вращения вентиля­

тора на "4".

6. Проверьте на ощупь температуру выход­

ной трубки испарителя. Трубка должна
быть холодной.

7. Проверьте относительно других проблем.

См. главу "Испытание охладительной
системы" в этом разделе.

8. Проверьте систему на утечку. См. главу

"Испытание на утечку охладительной

системы". Если Вы обнаружите течь,
опорожните систему и отремонтируйте
место течи. После завершения ремонта,
откачайте и заправьте систему.

9. Если течи нет, см. главу "Диагностика

недостаточного охлаждения".

7В-12 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ПРОВЕРКА ХАРАКТЕРИСТИК В.К.

Относи­

тельная

влажность,

%

Температура

окружающе­

го воздуха

°С °F

Давление

на стороне

всасывания

кПа psig

Число

оборотов

двигателя

(об./мин.)

Температура

воздуха в цент­

ральном возду­

хопроводе

°С °F

Давление

на стороне

нагнетания

кПа psig

20

21

70

200

29

2000

4

39

1034

150

20

27

81

200

29

2000

7

45

1310

190

20

32

90

207

30

2000

9

48

1689

245

20

38  100

214

31

2000

14

57

2103

305

30

21

70

200

29

2000

6

43

1034

150

30

27

81

207

30

2000

8

46

1413

205

30

32

90

214

31

2000

11

52

1827

265

30

38  100

221

32

2000

16

61

2241

325

40

21

70

200

29

2000

7

45

1138

165

40

27

81

207

30

2000

9

48

1482

215

40

32

90

214

31

2000

13

55

1931

280

40

38  100

269

39

2000

18

64

2379

345

50

21

70

200

29

2000

8

46

1241

180

50

27

81

207

30

2000

12

54

1620

235

50

32

90

214

31

2000

15

59

2034

295

50

38  100

276

40

2000

21

70

2413

350

60

21

70

200

29

2000

9

48

1241

180

60

27

81

207

30

2000

13

55

1655

240

60

32

90

214

31

2000

17

63

2068

300

60

38  100

296

43

2000

23

73

2482

360

70

21

70

200

29

2000

10

50

1276

185

70

27

81

207

30

2000

14

57

1689

245

70

32

90

214

31

2000

18

64

2103

305

70

38  100

303

44

2000

24

75

2517

365

80

21

70

207

30

2000

10

50

1310

190

80

27

81

214

31

2000

15

59

1724

250

80

32

90

269

39

2000

19

66

2137

310

90

21

70

207

30

2000

10

50

1379

200

90

27

81

214

31

2000

17

63

1827

265

90

32

90

290

42

2000

22

72

2275

330

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В-13

ЗАВИСИМОСТЬ "ДАВЛЕНИЕ - ТЕМПЕРАТУРА" ДЛЯ R-134A

Температура

"С

Давление

кПа (psig)*

Температура

°C

Давление

кПа (psig)*

-8,89

105,70 (15,33)

37,78

856,84 (124,27)

-7,78

114,87 (16,66)

38,89

886,56 (128,58)

-6,67

124,32 (18,03)

40,00

916,35 (132,98)

-5,56

134,11 (19,45)

41,11

947,92 (137,48)

-4,44

144,24 (20,92)

42,22

979,64 (142,08)

-3,33

154,65 (22,43)

43,33

1012,11 (146,79)

-2,22

165,48 (24,00)

44,44

1045,21 (151,59)

-1,11

176,65 (25,62)

45,56

1079,14 (156,51)

0,00

188,16 (27,29)

46,67

1113,75 (161,53)

1,11

200,02 (29,01)

47,78

1149,12 (166,66)

2,22

212,30 (20,79)

48,89

1185,18 (171,89)

3,33

224,98 (32,63)

50,00

1222,07 (177,24)

4,44

238,08 (34,53)

51,11

1259,72 (182,70)

7,22

272,49 (39,52)

52,22

1298,12 (188,27)

10,00

209,58 (44,90)

53,33

1337,35 (193,96)

12,77

349,51 (50,69)

54,44

1377,35 (199,96)

15,56

392,33 (56,90)

57,22

1480,91 (214,78)

18,33

438,27 (63,55)

60,00

1589,57 (230,54)

21,11

487,27 (70,67)

62,78

1703,62 (247,08)

23,89

539,67 (78,27)

65,56

1823,04 (264,40)

26,67

609,38 (88,38)

68,33

1948,04 (282,53)

29,44

655,09 (95,01)

71,11

2078,77 (301,49)

32,22

718,39 (104,19)

73,89

2215,29 (321,29)

35,00

785,61 (113,94)

76,67

2357,81 (341,96)

*Все значения округлены до второго десятичного числа

Диапазон испарителя: от 6.67 до 7.22°С (20-45°F). Значения температур представляют со­

бой температуру газа внутри змеевика, а не на его поверхности. Добавьте от 1.67 до 5.56°С
(3-10°F) для температур змеевика и наружного воздуха.

Диапазон конденсора: от 43,3 до 71,1 °F. Это не температура окружающей среды. Добавьте

от 19.4 до 22.2°С (35-40°F) для измеренной температуры, затем обратитесь к карте.

Пример: 32°С (90°F) температура окружающей среды

+ 22°С (40°F)

54°С (130°F)

Температура конденсора = 1379 кПа (200 psig).

При скорости воздушного потока 48.3 км/ч (30 м/час).
