СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 3

СХЕМ

А

 БЕ

З

 КОНДИЦИОНИРОВАНИ

Я

7А - 4 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

* Задний обогревательный трубопровод устанавливается на автомобилях для стран с
холодным климатом.

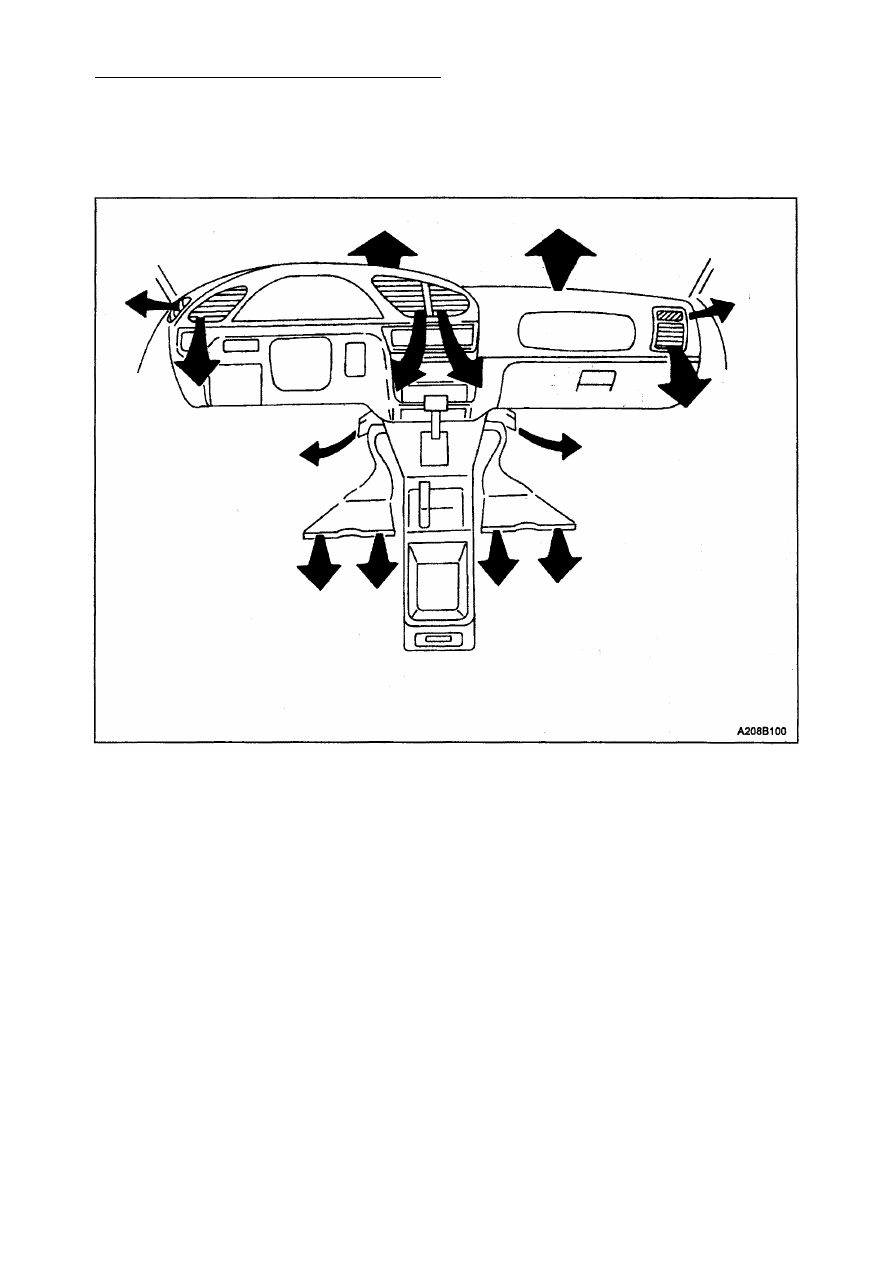

ПОТОК ВОЗДУХА ЧЕРЕЗ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ С ЗАДНИМ

ОБОГРЕВАТЕЛЬНЫМ ТРУБОПРОВОДОМ*

(Показано для левого управления, для правого управления аналогична)

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 5

ДИАГНОСТИКА

С И С Т Е М А  О Б О Г Р Е В А

НЕДОСТАТОЧНЫЙ ОБОГРЕВ ИЛИ ВЕНТИЛЯЦИЯ

Внимание: Система охлаждения находится под давлением, когда нагрета. Мож­

но получить травму, если снять пробку расширительного бачка до того, как

двигатель охладится в достаточной степени.

Пункт

Действие

Величина

Да

Нет

1

Проверить жалобы потребителя.
Оправданы ли жалобы потребителя?

-

Перейти

к п. 2

Система в

порядке

2

Проверьте уровень охлаждающей жидкости.

Уровень охлаждающей жидкости нормален?

-

Перейти

к п. 4

Перейти

к п. 3

3

Добавить охлаждающую жидкость до нужного уровня.

Является ли ремонт полным?

-

Система в

порядке

Перейти

к п. 4

4

Проверить зубчатый ремень привода на предмет
натяжения или повреждения.
Ремень привода в порядке?

-

Перейти

к п. 6

Перейти

к п. 5

5

Устраните все проблемы, связанные с приводными

ремнями. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 6

6

Проверить шланги охлаждающей жидкости на
предмет утечки или перекручивания.
Шланги в порядке?

-

Перейти

к п. 8

Перейти

к п. 7

7

Устраните все проблемы, связанные со шлангами
охлаждающей жидкости. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 8

8

Проверить пробку расширительного бачка. См. раз­
дел 2D "Охлаждение двигателя".
Пробка расширительного бачка в порядке?

-

Перейти

к п. 10

Перейти

к п. 9

9

Отремонтировать или заменить пробку расшири­

тельного бачка. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 10

10

1. Установите переключатель В.К. в положение "OFF"
(в автомобилях, оснащенных системой кон­

диционирования воздуха).
2. Установите переключатель двигателя вентилятора

в положение "4".
3. Установите регулятор отопителя на полную
мощность.

4. Включите зажигание (ON).
5. Проверьте поток воздуха на выходе отопителя.
Является ли поток воздуха мощным?

-

Перейти

к п. 11

Перейти

к п. 26

11

Проверьте изменение потока воздуха при различных

скоростях вращения вентилятора. Увеличивается ли
скорость вращения вентилятора при повороте перек­
лючателя от 1 до 4?

-

Перейти

к п. 12

Перейти к разделу

"Вентиля­

тор элект­

рический"

7А - 6 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

НЕДОСТАТОЧНЫЙ ОБОГРЕВ ИЛИ ВЕНТИЛЯЦИЯ (продолжение)

Пункт

Действие

Величина

Да

Нет

12

1. Установите переключатель В. К. в положение "OFF"

(в автомобилях, оснащенных системой В.К.).
2. Установите уровень температуры на max значе­
ние.
3. Установите переключатель двигателя вентилятора
"4".

4. При достаточно охлажденном двигателе снимите
пробку расширительного бачка.
5. Запустите двигатель и дайте поработать ему на
холостом ходу.
6. Наблюдайте за течением охлаждающей жидкости.
Наблюдается ли течение охлаждающей жидкости?

-

Перейти

к п. 14

Перейти

к п. 13

13

1. Проверьте на наличие следующих неисправнос­

тей:
а) Воздушные пробки в системе охлаждения.
б) Отказ крыльчатки водяного насоса.
в) Неисправный термостат.
2. Проведите необходимый ремонт системы охлаж­

дения. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 14

14

1. Закрутите пробку расширительного бачка.

2. Включите зажигание и дайте прогреться двигателю
около 20 мин.
3. Проедьте в автомобиле на скорости 48 км/ч. С
помощью термометра измерьте температуру окру­
жающей среды и температуру воздуха на выходе из
отопителя.
Соответствуют ли измеренные значения min задан­
ным значениям?

См.

"Специфи-

кации тем­

пературы

отопителя"

Перейти

к п. 15

Перейти

к п. 16

15

Проверьте автомобиль на наличие утечки холодного

воздуха в следующих местах:
а) Передняя стенка.
б) Кожухи.
в) Вентиляционные отверстия.
2. Проверьте под сидением на наличие препятствий.
3. Устраните все утечки или препятствия.
Ремонт завершен?

-

Система в

порядке

-

16

1. Отключите зажигание (OFF).

2. Проверните ручку регулирования температуры с

max положения на min, и быстро опять на max.
3. Прислушайтесь к шуму хлопка заслонки непос­
редственно перед достижением крайнего положения

диапазона перемещения регулятора.
Заслонка хлопает?

-

Перейти

к п. 18

Перейти

к п. 17

17

1. Проверьте работу заслонки:

а) Перемещение.
б) Трос.
в) Соединение.
2. Проверьте точность температурных регуляторов в
крайнем положении.
3. Проверьте точность температурного регулятора в
крайнем min положении.
Ремонт завершен?

-

Система в

порядке

-
