АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 99

8. На этой стадии проверяется сопротив­

ление в цепи.

13. На этой стадии выделяется цепь, кото­

рая является источником возникнове­
ния низкого напряжения.

В и д ы диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, изоляцией протершихся насквозь
проводов или наличием сломанного внутри
изоляции провода.

Используя возможности сканера, проверьте
частоту возникновения неисправности, как
описано в "Диагностике с помощью скане-
ра .
Каждую электросхему, которая, предполо­

жительно, может быть причиной периоди­
ческого возникновения неисправности сле­
дует тщательно проверить на предмет на­
личия отвинченных клемм, неправильного

соединения, сломанных блокировок, неп­
равильно собранных или поврежденных
клемм, неправильного соединения провод­
ки или повреждения электропроводки.

Код А036 - Низкое напряжение

Пункт

Действие

Величина

Да

Нет

1

1. Запустите двигатель.

2. Выберите "Список данных" на сканере и регулируй­
те напряжение во время работы двигателя.

Напряжение выше установленной величины?

11,4В

Перейти

к п. 2

Перейти

к п. 3

2

Воспользуйтесь сканером для проведения теста наг­
рузки напряжения.
Величины напряжения выше установленной величи­
ны?

10 В

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 3

3

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите колодки J1 и J2 ЭМУТ.
3. Подключите к массе клемму А11 проводки колодки
J1 ЭМУТ.
4. Запустите двигатель.
5. Воспользуйтесь цифровым вольтметром для изме­

рения напряжения между массой и клеммой С7 про­

водки колодки J2 ЭМУТ.

Напряжение выше установленной величины?

11,4В

Перейти

к п. 4

Перейти

к п. 8

4

1. Поверните выключатель зажигания в положение

LOCK.

2. Повторно подключите все колодки ЭМУТ.
3. Поверните выключатель зажигания в положение
ON.

4. Подключите контрольную лампочку между массой и

клеммой С7 проводки колодки J2 ЭМУТ. (Повторно
исследуйте клемму С7, будьте осторожны, не повре­

дите клемму).

5. Используя сканер для выполнения теста нагрузки
напряжения, следите за контрольной лампочкой.
Контрольной лампочка загорается?

-

Перейти

к п. 5

Перейти

к п. 8

5

Проверьте, нет ли неплотного соединения на клемме
С7 колодки J2 ЭМУТ.

Соединение в хорошем состоянии?

-

Перейти

к п. 6

Перейти

к п. 7

РУЧНОЙ ТОРМОЗ  4 G - 1

РАЗДЕЛ 4G

РУЧНОЙ ТОРМОЗ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 4G-1

Техническое обслуживание и ремонт 4G-2

Обслуживание на автомобиле 4G-2

Регулировка ручного тормоза 4G-2

Рычаг привода ручного тормоза 4G-3

Трос ручного тормоза 4G-6

Общее описание и управление системой 4G-12

Ручной тормоз 4G-12

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт*фут  Фунт*дюйм

Гайки теплового экрана переднего глушителя

2.5

-

22

Гайка крепления троса ручного тормоза к
кронштейну топливного бака

12

-

106

Гайка крепления троса ручного тормоза к

кронштейнам задней оси

12

-

106

Гайки крепления троса ручного тормоза к боковым
кронштейнам днища кузова и к рядом находяще­
муся кронштейну

12

-

106

Винты крепления крышки консоли ручного

тормоза к кронштейнам тоннеля

2.5

-

22

Болты крепления рычага привода ручного

тормоза к днищу кузова

20

15

-

Винт крепления выключателя ручного тормоза к
рычагу привода ручного тормоза

4

-

35

Гайка заднего тормозного барабана
(без антиблокировочной тормозной системы АБС)

20-180°+1  15-180°+0.7

-

Винт крепления заднего тормозного барабана
(для тормозов АБС)

4

-

35

4G-2 РУЧНОЙ ТОРМОЗ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

РЕГУЛИРОВКА РУЧНОГО

ТОРМОЗА

Демонтаж

1. Отрегулируйте задние тормоза. Обра­

титесь к разделу 4Е "Задние барабан­
ные тормоза".

2. Отпустите ручной тормоз.
3. Поднимите и хорошо зафиксируйте

автомобиль.

4. Произведите проверку тросов ручно­

го тормоза в отношение свободного
перемещения.

5. Опустите автомобиль.
6. Подвиньте вперед передние сидения.

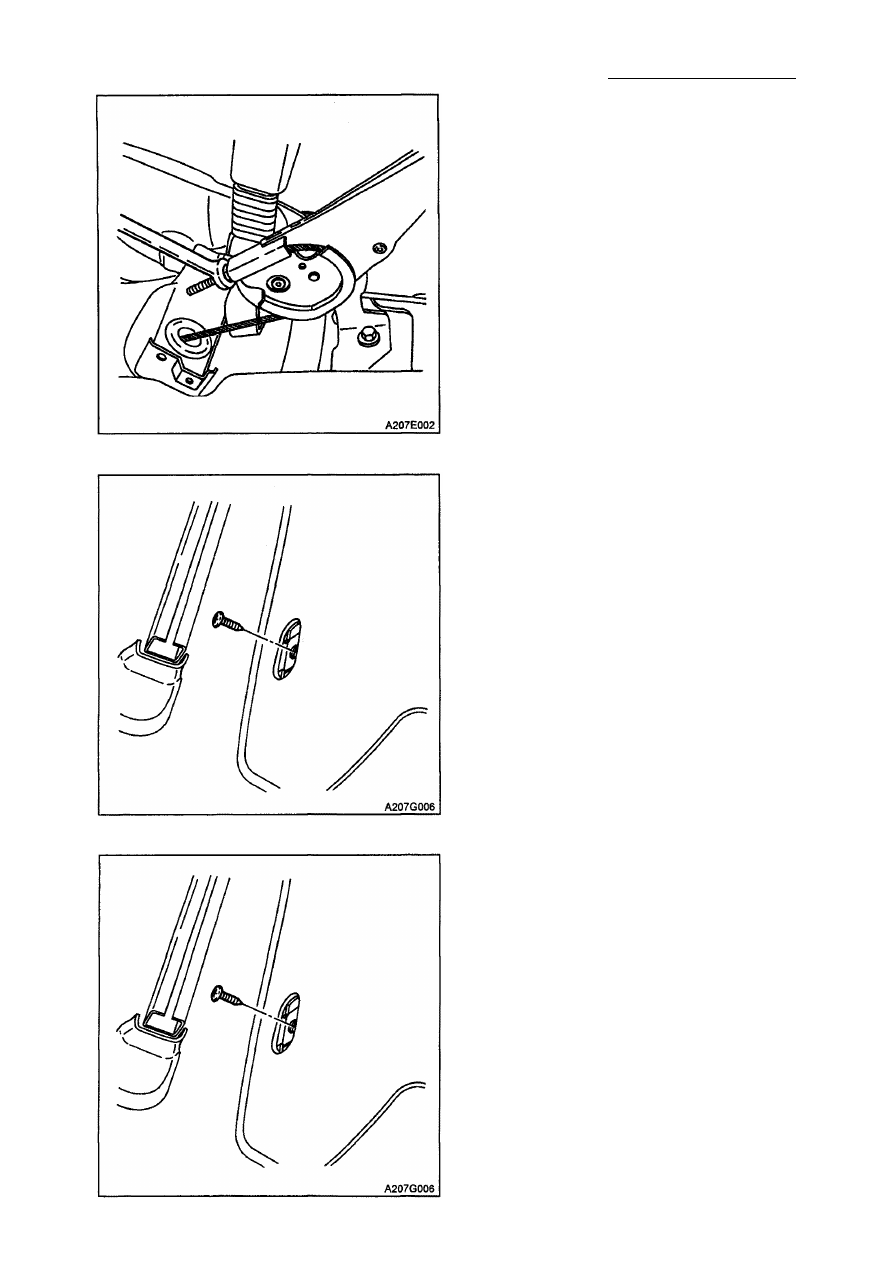

7. Подковырните и снимите пластмас­

совые крышки, которые прикрывают
отверстия доступа к винтам крепления

крышки консоли ручного тормоза с
кронштейнами тоннеля.

8. Вывинтите винты, крепящие крышку

консоли ручного тормоза к кронш­

тейнам тоннеля.

9. Поднимите крышку консоли, получая

доступ к рычагу привода ручного
тормоза и регулировочной гайке.

РУЧНОЙ ТОРМОЗ 4 G - 3

10. Частично поднимите и хорошо за­

фиксируйте автомобиль.

11. Поворачивайте регулировочную гайку

на рычаге ручного тормоза до тех пор,
пока колеса не станут поворачиваться
с трудом.

12. Далее ослабляйте гайку до момента

начала свободного вращения задних
колес.

13. Опустите автомобиль.
14. Поставьте крышку консоли ручного

тормоза и прикрепите ее с помощью

винтов к кронштейнам тоннеля.

Затяжка
Затяните винты крепления крышки консо­
ли ручного тормоза к кронштейнам тоннеля
до величины 2.5 Н•м.

15. Поставьте и защелкните пластмас­

совые крышки, которые прикрывают

отверстия доступа к винтам крепле­
ния крышки консоли ручного тормоза с
кронштейнами тоннеля.

16. Поставьте передние сидения в пер­

воначальное положение.

РЫЧАГ ПРИВОДА РУЧНОГО

ТОРМОЗА

Демонтаж

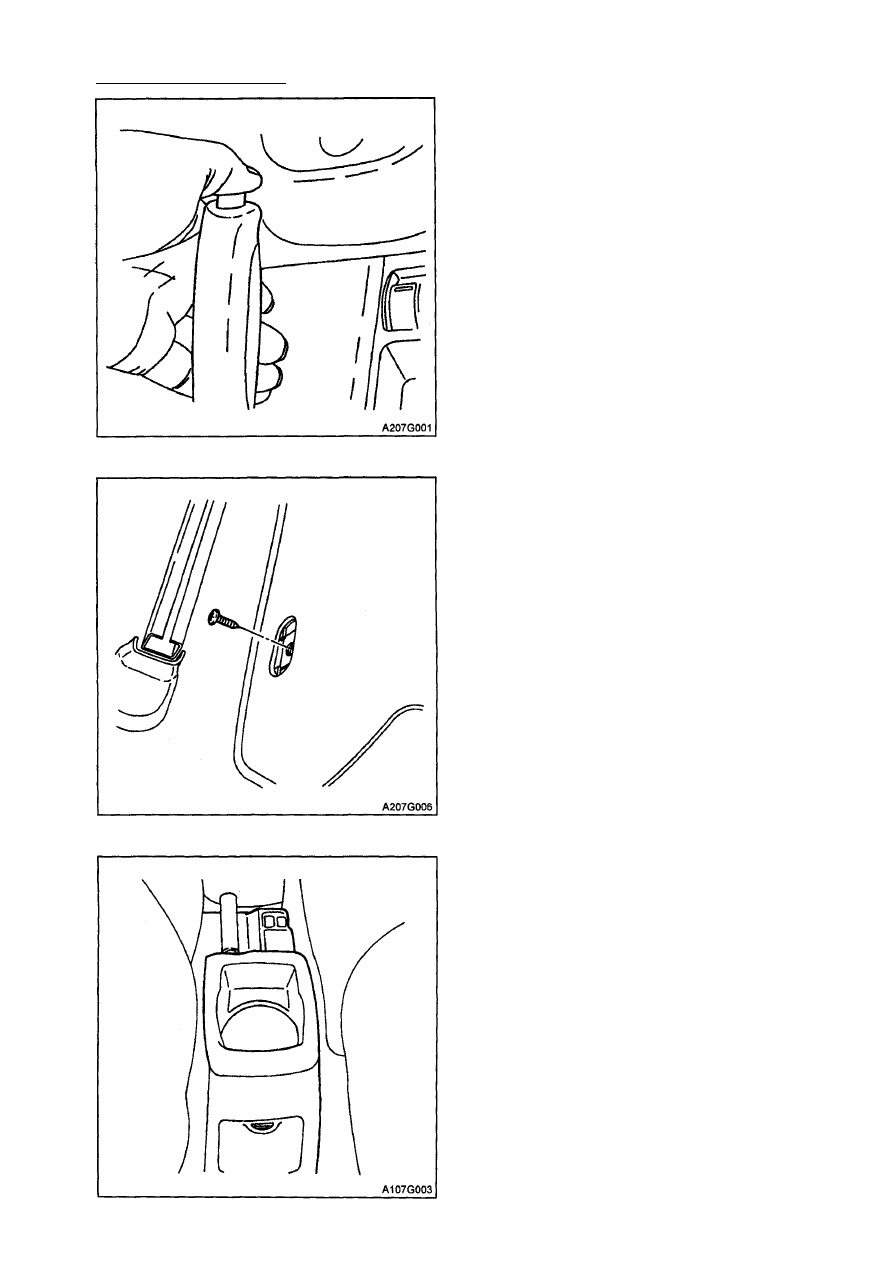

1. Отпустите ручной тормоз.

2. Подвиньте вперед передние сидения.
3. Подковырните и снимите пластмас­

совые крышки, которые прикрывают
отверстия доступа к винтам крепления
крышки консоли ручного тормоза с
кронштейнами тоннеля.

4. Вывинтите винты, крепящие крышку

консоли ручного тормоза к кронш­

тейнам тоннеля.
