ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 93

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ
КОРОБКА ПЕРЕДАЧ

Эта пятискоростная коробка передач пред­
ставляет собой трансмиссионный узел с
постоянным сцеплением шестерен.
В коробке установлены:
• Все шестерни переднего хода.
• Шестерни заднего хода.
• Дифференциал.
Основными узлами пятискоростной короб­

ки передач являются:

• Картер коробки.
• Ведущий вал.
• Шестерни ведущего вала.
• Ведомый вал.
• Шестерни ведомого вала.

• Шестерня главной передачи и коробка

дифференциала.

Передние передачи
Включение передних передач осуществля­

ется через комбинацию синхронизаторов с
блокирующими кольцами, которые управля­
ются скользящими переключающими вил­

ками.

З а д н я я передача
Задняя передача не имеет синхронизации

и в ней используется скользящая шестерня

заднего хода.
Узел  д и ф ф е р е н ц и а л а
Дифференциал представляет собой обыч­

ное устройство, шестерни которого уста­
новлены на конических роликовых подшип­
никах. Последняя шестерня ведомого вала
вращает шестерню главной передачи и ко­
робку дифференциала, который передает
вращение полуосям.

РАЗДЕЛ 5С

С Ц Е П Л Е Н И Е

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификации 5С-1

Моменты затяжки резьбовых соединений 5С-1

Специальные инструменты 5С-2
Диагностика 5С-2

Диагностика причин появления шума 5С-2

Расположение деталей 5С-4

Узлы гидравлического сцепления 5С-4

Техническое обслуживание и ремонт 5С-7
Обслуживание и ремонт автомобиля в эксплуатации 5С-7

Педаль сцепления 5С-7

Диск сцепления и его детали 5С-9

Регулировка педали сцепления (гидравлика) 5С-14
Регулировка момента выключения сцепления (гидравлика) 5С-16
Удаление воздуха 5С-16
Узел главного цилиндра сцепления 5С-16
Узел цилиндра выключения сцепления 5С-19

Ремонт сцепления 5С-20

Ремонт главного цилиндра сцепления 5С-20
Цилиндр выключения сцепления 5С-22

Общее описание и принцип работы 5С-24

Ведущие элементы 5С-24
Ведомые элементы 5С-24
Рабочие элементы 5С-24

С П Е Ц И Ф И К А Ц И И

М О М Е Н Т Ы  З А Т Я Ж К И  Р Е З Ь Б О В Ы Х  С О Е Д И Н Е Н И Й

Применение

Н•м  Фунт-фут  Фунт-дюйм

Болт вала рычага вилки сцепления

35

26

-

Контргайки главного цилиндра сцепления

22

18

-

Гайка педали сцепления

18

13

-

Болт прижимающей пластины маховика

15

11

-

Болты втулки направляющей выжимного подшипника

5

-

45

Болты размыкающего цилиндра

60

44

-

5С - 2 СЦЕПЛЕНИЕ

J ^ 2 4 7 4

Оправка для

установки

сцепления

Д И А Г Н О С Т И К А

Д И А Г Н О С Т И К А  П Р И Ч И Н  П О Я В Л Е Н И Я  Ш У М А

С ц е п л е н и е не выключается

Проверки Что необходимо сделать

Дефект: При нажатии педали рычаг переключения не перемещается свободно при

включении и выключении заднего хода.

Проверить люфты в механизме пере­

дачи.

Отремонтировать или заменить механизм, если
необходимо.

Проверить исправность диска сцепле­
ния.

Заменить поврежденный диск.

Проверить правильность установки оси
вилки.

Снять и правильно установить ось вилки.
Слегка смажьте пальцы смазкой для подшипни­
ков колес у выжимного подшипника.

Проверьте сцепление втулки диска
сцепления со шлицами ведущего вала.

Отремонтируйте или замените втулку диска
сцепления.

Проверьте коробление или изгиб диска
сцепления.

Замените неисправный диск.

Пробуксовка сцепления

Проверки

Что необходимо сделать

Проверьте правильность действий во­

дителя.

Скорректируйте действия водителя, если необ­
ходимо.

Проверьте нет ли на диске масла.

Устраните утечку и установите новый диск
сцепления.

Проверьте износ и целостность диска.  Замените изношенный диск.
Проверьте коробление нажимного

диска или маховика.

Замените покоробленный диск или маховик.

Проверьте усилие пружины.

Замените пружину.

Проверьте правильность установки
ведомого диска.

Запустите двигатель 30-40 раз. Не перегрейте

двигатель.

Проверьте, не перегревается ли ведо­
мый диск сцепления.

Дайте остыть ведомому диску.

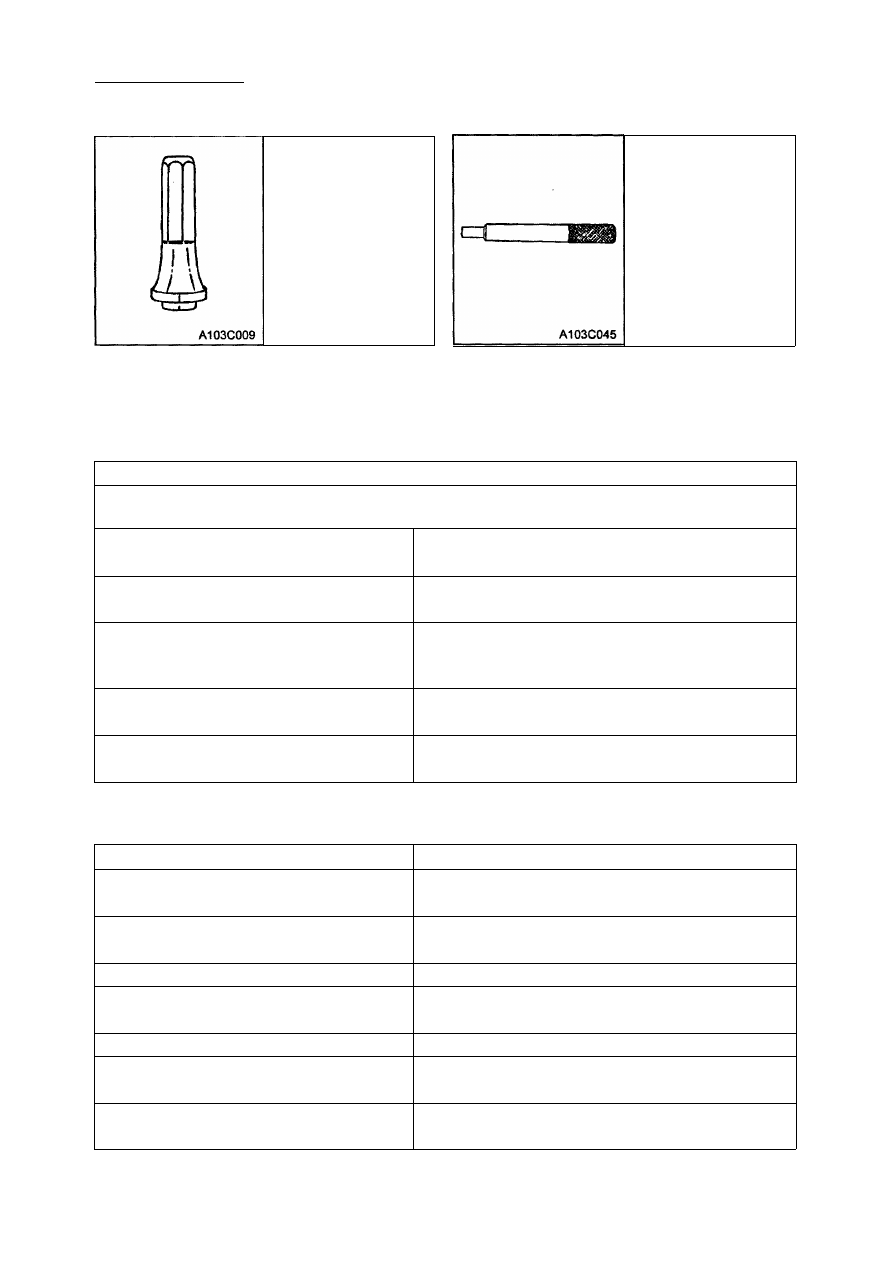

С П Е Ц И А Л Ь Н Ы Е  И Н С Т Р У М Е Н Т Ы

J-36547

Приспособление для

установки манжеты

ведущего вала

СЦЕПЛЕНИЕ  5 С - 3

Дребезжание (вибрация)

Проверьте подгар или замасливание.

Устраните утечку и установите новый диск.

Проверьте износ шлицев на первичном
валу.

Замените изношенный первичный вал.

Проверьте коробление нажимного

диска или маховика.

Замените искривленный диск или маховик.

Проверьте наличие загрязняющей
смолы на маховике и нажимном диске.

Снимите наждачной бумагой загрязнения, если
они есть. Замените детали с подгарами или

температурными повреждениями.

Дребезжание (стук в коробке)

Проверки

Что необходимо сделать

Проверьте пружины сжатия.

Заменить слабые пружины.

Проверьте люфт вилки.

Снимите и переустановите правильно вилку.

Проверьте, нет ли масла в демпфере
ведомого диска.

Устраните причину утечки и замените ведомый

диск.

Проверьте целостность амортизацион­
ной пружины ведомого диска.

Замените пружину.

Шум выжимного подшипника с полностью выключенным сцеплением

Проверки

Что необходимо сделать

Проверьте правильность действий
водителя.

Скорректируйте действия водителя, если необ­
ходимо.

Проверьте легкость хода выжимного
подшипника.

Очистите подшипник от грязи, нанесите свежую
смазку. Проверьте подшипник на наличие под-
гаров и раковин.

Проверьте правильность установки ры­
чага выключения.

Снимите рычаг и установите правильно.

Проверьте усилие возвратной пружины. Замените слабую пружину.

Шум

Проверки

Что необходимо сделать

Проверить износ выжимного подшипни­
ка.

Заменить изношенный подшипник.

Проверьте правильность установки ры­
чага выключения сцепления.

Снимите и правильно установите ось вилки.
Нанесите смазку на пальцы вилки у выжимного
подшипника.

Педаль западает при выключении сцепления

Проверки

Что необходимо сделать

Проверить заедание в сцеплении или в
выжимном подшипнике.

Устранить заедание и нанести смазку на под­
шипник.

Проверить усилие пружин нажимного

диска.

Заменить нажимной диск.

Тугое перемещение педали

Проверки

Что необходимо сделать

Проверить заедание в сцеплении.

Устранить заедание и смазать сцепление.

Проверить износ ведомого диска.

Заменить изношенный диск.
