Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 287





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 259

РАЗБОРКА ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

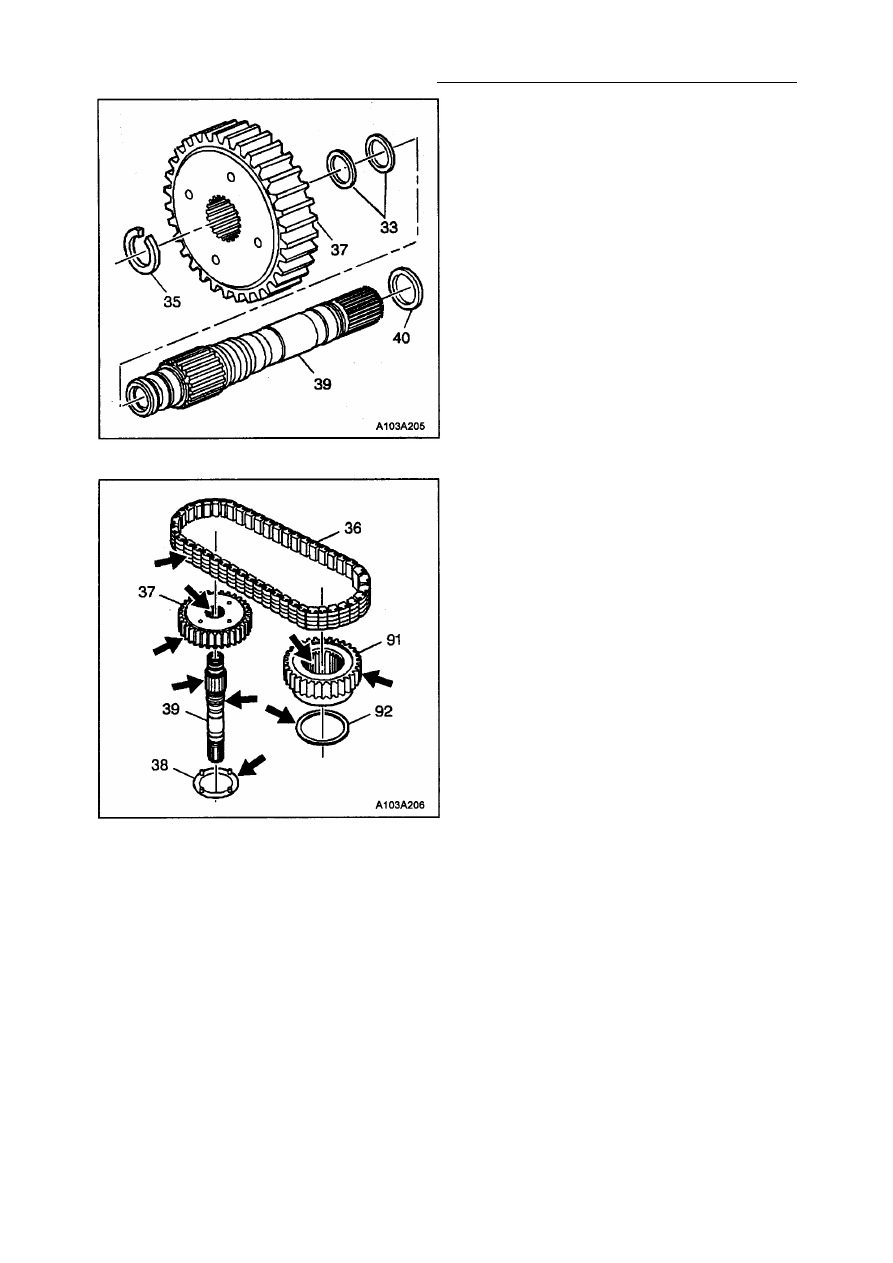

1. Снимите пружинное кольцо (35), находя­

щееся между турбинным валом и веду­
щей звездочкой.

2. Демонтируйте- ведущую звездочку (37) с

турбинного вала (39).

3. Снимите 3 тефлоновых уплотнения (33 и

40) с турбинного вала (39).

4. Выбросьте эти тефлоновые уплотнения

(33 и 40).

5. Проверьте ведущую звездочку, ведомую

звездочку, приводную цепь и турбинный

вал на возможность повреждений или на­

личие следов чрезмерного износа.

6. Осмотрите монтажные канавки для уп­

лотнительных колец на возможность пов­

реждения.

7. Осмотрите упорные шайбы на возмож­

ность повреждений или наличие следов

чрезмерного износа.

8. Промойте и просушите все детали.

5А - 260 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

Необходимые инструменты:
Направляющая оправка для монтажа уплот­
нений турбинного вала J 29569-1 /J 29829-1
Оправка для обжатия колец при монтаже
уплотнений турбинного вала J 29569-2/
J 29829-2

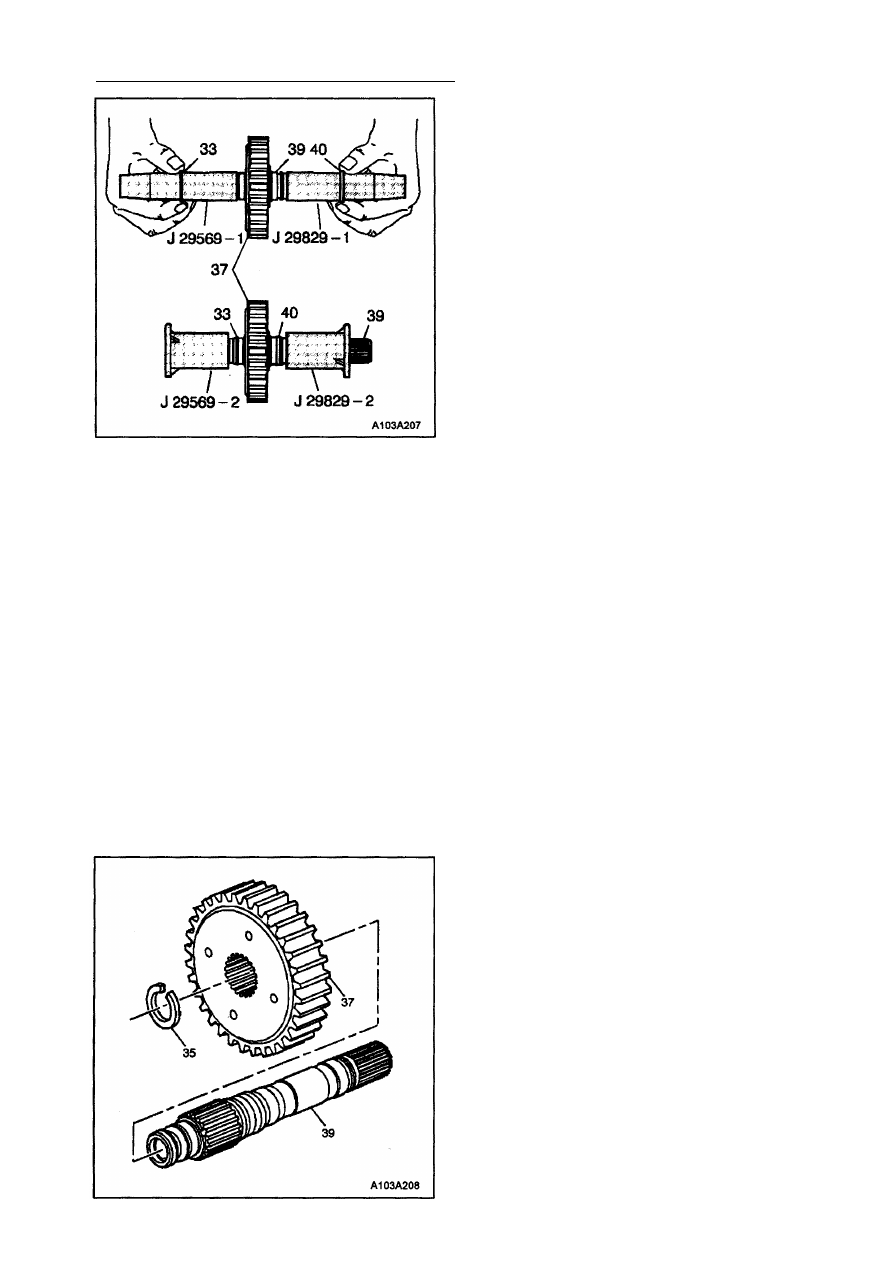

1. Для монтажа 3 тефлоновых уплотнений

на турбинный вал, выполните следую­
щую процедуру:

1.1. Наденьте обе половинки направляю­

щих оправок J 29569-1/J 29829-1 на

турбинный вал.

1.2. Смажьте направляющие оправки

J 29569-1/J 29829-1 трансмиссионной
жидкостью.

1.3. Наденьте на направляющие оправки

новые тефлоновые уплотнительные
кольца и сдвиньте их в монтажные
канавки турбинного вала.

1.4. После установки уплотнительных ко­

лец в канавки, снимите направляю­
щие оправки J 29569-1/J 29829-1 с

вала.

1.5. С помощью обоих половинок опра­

вок для обжатия колец J 29569-2/
J 29829-2 обожмите новые тефлоно­
вые уплотнительные кольца.

1.6. Для надлежащего обжатия уплотни­

тельных колец выдержите их в оп­

равках J 29569-2/J 29829-2 в течение
5 минут.

2. Установите ведущую звездочку (37) на

турбинный вал (39).

3. Зафиксируйте ведущую звездочку с по­

мощью пружинного кольца (35).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 261

УСТАНОВКА ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™
J 36850

1. Установите упорную шайбу (38) на веду­

щую звездочку (37). Вставьте лапки упор­
ной шайбы в отверстия ведущей звездоч­
ки.

2. Зафиксируйте упорную шайбу (38) с по­

мощью состава TRANSJEL™ J 36850 или
эквивалентного заменителя.

3. Установите упорную шайбу (92) на опору

ведомой звездочки (95).

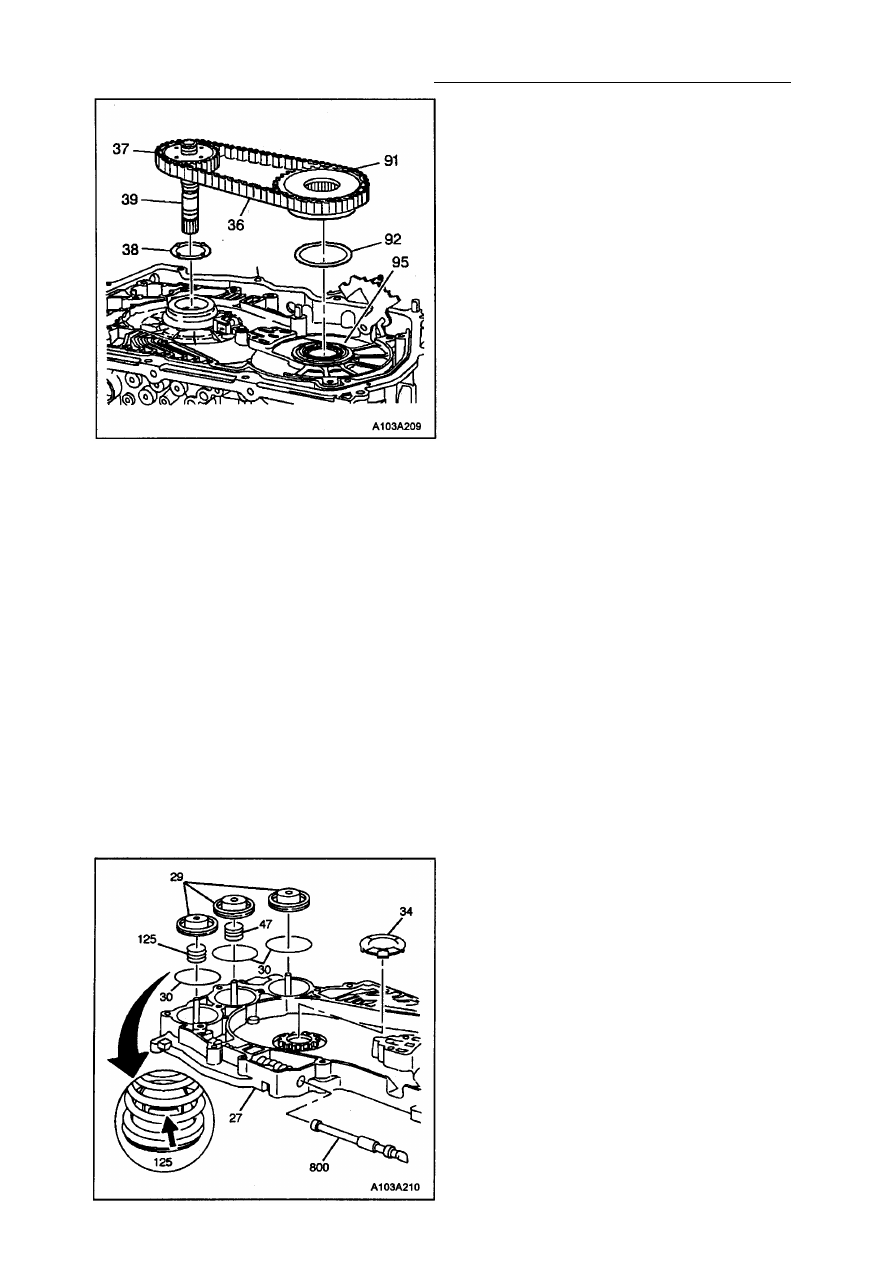

Внимание: При монтаже приводной цепи
(36), необходимо ее устанавливать в том же
положении, в котором она находилась до
разборки. Ориентация новой цепи (36) зна­
чения не имеет.

4. Наденьте приводную цепь (36) на веду­

щую и ведомую звездочки (37 и 91).

5. Вставьте как один цельный узел ведущую

звездочку (37), ведомую звездочку (91) и
приводную цепь (36) в картер трансмис­
сии.

РАЗБОРКА РАСПРЕДЕЛИТЕЛЬНОЙ

ПАНЕЛИ

Внимание: Штоки демпфера впрессованы в
распределительную панель (27) и поэтому
не подлежат демонтажу.

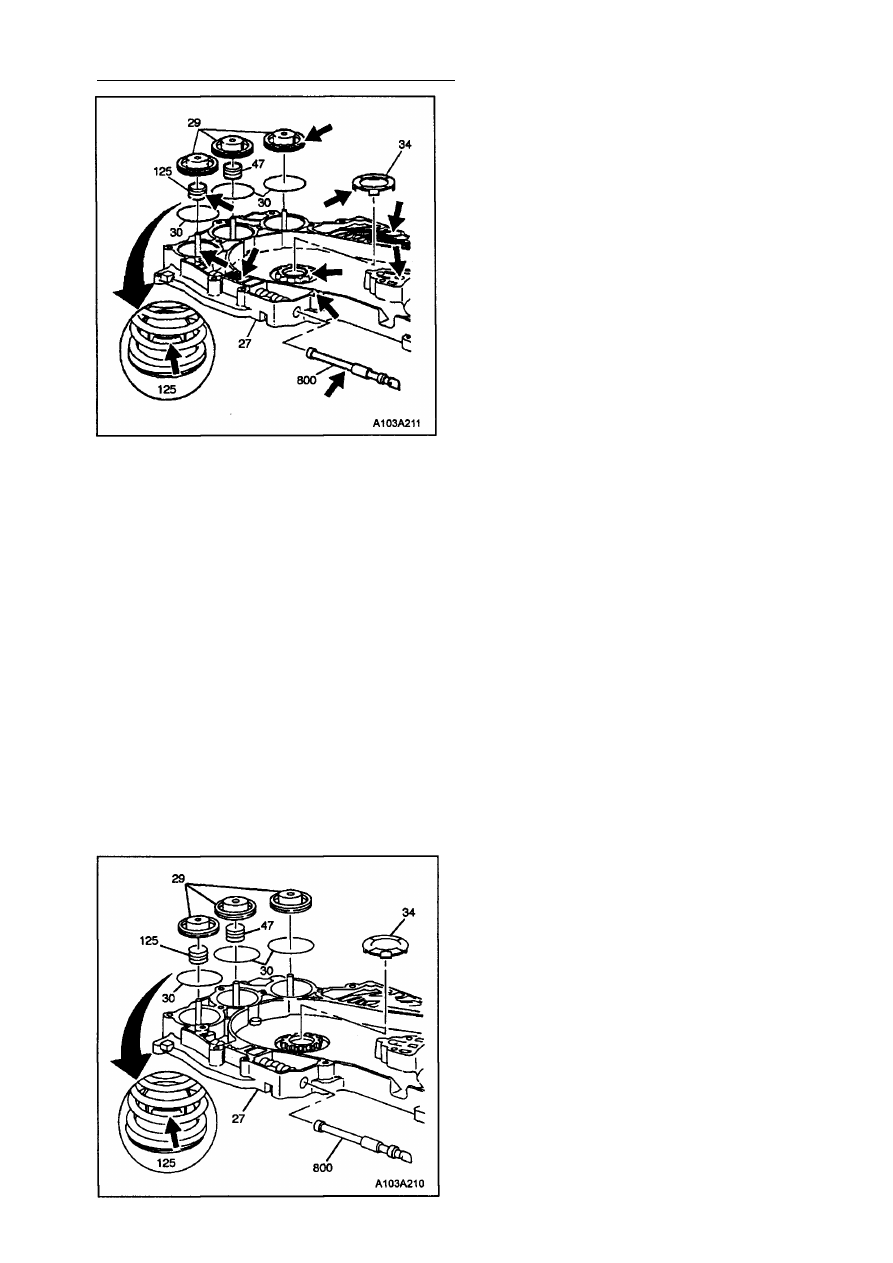

1. Демонтируйте с распределительной па­

нели (27) 3 поршня (29) демпфера пере­
ключения передач.

Внимание: Нажимная пружина (125) демп­
фера переключения передач 1-2 имеет фик­
сатор, впрессованный в пружину. Манипу­

лируйте пружиной и фиксатором, как одним

неразборным узлом.

2. Демонтируйте нажимную пружину (125)

демпфера переключения передач 1-2.

3. Демонтируйте нажимную пружину (47)

демпфера переключения передач 2-3.

4. Демонтируйте уплотнительные кольца

(30) с поршней демпферов переключе­
ния передач (29).

5. Выбросьте уплотнительные кольца (30)

поршней демпферов переключения пе­
редач.

6. Снимите клапан ручного переключателя

передач (800) с распределительной пане­

ли (27).

5А - 262 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

7. Осмотрите распределительную панель

(27) на возможность повреждения.

8. Проверьте каналы распределительной

панели (27) на наличие отложений про­

дуктов износа деталей трансмиссии.

9. Осмотрите поршни демпферов пере­

ключения передач (29), нажимные пру­

жины (47 и 125) и штоки демпферов на

наличие повреждений.

10. Осмотрите втулку распределительной

панели на возможность износа от тур­
бинного вала.

11. Проверьте отверстия для болтов рас­

пределительной панели (27) на возмож­
ность дефектов резьбы и наличие отло­

жений продуктов износа деталей транс­

миссии.

12. Осмотрите привалочные поверхности

распределительной панели на наличие

дефектов, которые могут привести к
утечкам рабочей жидкости.

13. Проверьте клапан (800) ручного пере­

ключателя передач - он должен свобод­
но перемещаться в отверстии распреде­

лительной панели.

14. Осмотрите упорную шайбу (34), распо­

ложенную между ведущей звездочкой и

распределительной панелью.

15. Промойте и просушите все детали

трансмиссии.

СБОРКА РАСПРЕДЕЛИТЕЛЬНОЙ

ПАНЕЛИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™

J 36850

1. Установите новые уплотнительные коль­

ца (30) на поршни трех демпферов пере­
ключения передач (29).

2. Установите нажимные пружины (47 и

125) демпферов переключения передач
1-2 и 2-3.

3. Установите поршни (29) демпферов пе­

реключения передач на установочные
штифты распределительной панели. Все
поршни являются идентичными и могут
быть установлены в любую из трех по­

лостей демпфера.

4. Для фиксации поршней смажьте их уп­

лотнительные кольца составом марки
TRANSJEL™ J 36850 или эквивалентным
заменителем.
