АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 59

ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ БЛОКА РЕЛЕ ДАВЛЕНИЯ

(окончание)

Пункт

Действие

Величина

Да

Нет

14

Измерьте сопротивление между клеммой Р и
картером трансмиссии.
Величина сопротивления менее указанной?

50 Ом

Не найдено

никаких

неисправ­

ностей;

выход

Перейти

к п.17

15

Произведите проверку для обнаружения причины
большого сопротивления:

• Проверьте электропроводку трансмиссии на

предмет плохих электрических соединений на
20-штыревом разъеме трансмиссии и на
разъеме блока реле давления.

• Поищите согнутые, деформированные, повреж­

денные, а также отошедшие клеммы.

• Произведите проверку на предмет слабого на­

тяжения клемм.

Обнаружены ли причины большого сопротивле­
ния?

-

Выполнить

ремонт и

перейти

к п.1

Перейти

к п.16

16

Замените внутренний жгут электропроводки.
Произведена ли замена?

-

Выполнить

ремонт и

перейти

к п.1

17

Замените блок реле давления.

Произведена ли замена?

-

Выполнить

ремонт и

перейти

к п.1

-

ОЦЕНКА ФРИКЦИОННЫХ ДИСКОВ

Составные  д и с к и
Просушите диски и осмотрите их для обна­
ружения следующих состояний:

• наличие раковин
• наличие расслоений
• износ
• наличие глянца
• наличие трещин
• наличие подпаленных участков
• наличие стружек или частичек металла,

вкрапленных во фрикционную накладку

Замените составной диск с любым из пе­
речисленных состояний.
Стальные  д и с к и

Протрите диски насухо и осмотрите их на

предмет обесцвечивания из-за перегрева.

Вы можете повторно использовать диск,
если его поверхность гладкая, даже при на­
личии грязи. Если же диск имеет обесцве­
ченные участки или его поверхность истер­

та, замените диск.

Внимание: Если фрикцион показывает яв­
ные признаки чрезмерного нагревания или
подпаливания, замените пружины.

П р и ч и н ы ,  в ы з ы в а ю щ и е
п о д п а л и в а н и е  ф р и к ц и о н н ы х дисков

Следующие условия могут вызвать подпа­
ливание фрикционных дисков:

• Неправильное использование дисков.
• Наличие охлаждающей жидкости двигате­

ля в трансмиссионной жидкости.

• Треснутый поршень фрикциона.
• Поврежденные или утерянные уплотне­

ния.

• Неисправности клапанов:

- поверхность корпуса клапана неровная
- наличие пористости между каналами

- фиксаторы втулки клапана установлены

неправильно

- шариковые обратные клапаны постав­

лены не на свое место

• Изношены или повреждены тефлоновые

уплотнительные кольца.

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

ДВИГАТЕЛЯ В КОРОБКЕ ПЕРЕДАЧ

Внимание: Антифриз разрушает витоновые

уплотнительные кольца и клей, используе­
мый для приклеивания фрикционного мате­
риала к диску. Оба фактора могут вызвать
повреждение коробки передач.

5А - 60 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Выполните следующую процедуру, если в

теплообменнике трансмиссии образова­
лись места утечек, которые позволяют ох­

лаждающей жидкости двигателя попасть в
трансмиссию:

1.В связи с тем, что охлаждающая жид­

кость, соприкасаясь с уплотнителями,
вызывает утечки, произведите разборку
трансмиссии и замените все резиновые
уплотнители.

2. Так как внешний слой материала мог от­

делиться от центральной стальной части,
замените диски муфты с составным на­

ружным слоем.

3. Замените все нейлоновые части, вклю­

чая шайбы.

4. Замените гидротрансформатор.

5. Повсеместно почистите и восстановите

трансмиссию, используя новые проклад­

ки и фильтр.

6. После того, как Вы должным образом

отремонтировали или заменили теплооб­
менник трансмиссии, прокачайте трубо­
проводы теплообменника.

ПРОКАЧКА ТЕПЛООБМЕННИКА И

ПРОВЕРКА ЦИРКУЛЯЦИИ

ЖИДКОСТИ

Внимание: Необходимо производить про­

качку теплообменника всегда при демонта­

же трансмиссии с целью проведения техни­

ческого обслуживания. Прокачка теплооб­
менника является неотъемлемой процеду­
рой при установке SRTA, проведении ос­
новной ревизии, всегда при замене гидрав­
лического насоса и гидротрансформатора

или всякий раз при подозрении на загряз­
ненность рабочей жидкости. Для прокачки

теплообменника воспользуйтесь прибором

J 35944.
После заполнения трансмиссии рабочей
жидкостью запустите двигатель и дайте
ему поработать в течение 30 секунд. Это

даст возможность удалить любую остаточ­

ную влагу с теплообменника. Минимум 2
кварты (2.28 л) жидкости должно протечь в

течение 30 секундного интервала. Для

контроля потока жидкости отсоедините об­
ратный трубопровод на трансмиссии и на­

блюдайте за потоком при работающем
двигателе. Если поток жидкости недоста­
точный, проверьте поток, отсоединив пода­
ющий трубопровод на теплообменнике. На­
блюдайте за потоком при работающем дви­
гателе.

• При недостаточном потоке от обратного

трубопровода теплообменника на транс­

миссии, проверьте скорость потока от по­

дающего трубопровода к теплообменнику.

• При недостаточном потоке от подающего

трубопровода трансмиссии к теплообмен­

нику причиной ненормального потока яв­
ляется трансмиссия.

• При недостаточном потоке от подающего

трубопровода трансмиссии к теплообмен­

нику и слабом потоке от обратного трубо­
провода теплообменника к трансмиссии,
проверьте фитинги и трубки теплообмен­
ника. Затем повторите процедуру прокачки

жидкости по теплообменнику. Если поток

все же недостаточный, замените теплооб­
менник.

ТОЧНОЕ ОПРЕДЕЛЕНИЕ И

УСТРАНЕНИЕ УТЕЧЕК РАБОЧЕЙ

ЖИДКОСТИ

В большинстве случаев для обнаружения и

устранения причин наружных утечек ра­
бочей жидкости не требуется демонтаж
трансмиссии с автомобиля.

М е т о д ы  л о к а л и з а ц и и утечек
рабочей  ж и д к о с т и
Основной метод

1. Удостоверьтесь, что вытекает действи­

тельно рабочая жидкость трансмиссии.

2. Полностью очистите подозреваемые

места утечек.

3. Испытайте автомобиль пробегом на рас­

стояние около 25 км или до тех пор, пока
трансмиссия прогреется до нормальной
рабочей температуры (88°С).

4. Подложите под автомобиль лист чистого

картона или бумаги.

5. Заглушите двигатель и осмотрите подло­

женную бумагу на наличие масляных пя­
тен.

6. Выполните необходимый ремонт для уст­

ранения утечек.

Локализация утечек с помощью пудры

1. Полностью очистите подозреваемые

места утечек.

2. Покройте подозрительные места аэро­

зольной пудрой.

3. Испытайте автомобиль пробегом на рас­

стояние около 25 км или до тех пор, пока

трансмиссия прогреется до нормальной

рабочей температуры (88°С).

4. Заглушите двигатель.

5. Осмотрите подозреваемые места и пос­

редством пудры проследите следы уте­
чек, определяя источник утечки.

6. Выполните необходимый ремонт для уст­

ранения утечек.

Локализация утечек с помощью
специального красителя

1.Добавьте краситель в рабочую жидкость

через заливное отверстие в картере

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 61

трансмиссии. Соблюдайте рекомендации

производителя о количестве используе­
мого красителя.

2. Для определения утечек жидкости ис­

пользуйте инфракрасный или ультрафио­

летовый свет.

3. Выполните необходимый ремонт.

Устранение утечек рабочей
жидкости

После обнаружения мест утечек необходи­
мо устранить причины, приведшие к утечке
рабочей жидкости. На рис. 10 показаны
наиболее вероятные места утечек из транс­
миссии. Возможны следующие причины
утечки рабочей жидкости:
• Соединения не затянуты в соответствие со

спецификацией.

• Коррозионные повреждения или загрязне­

ние резьбы отверстия в картере трансмис­
сии или крепежных деталей.

• Смещение, повреждение или износ прок­

ладок, уплотнений или втулок.

• Повреждение, коробление или наличие ца­

рапин на уплотняемых отверстиях или по­
верхностях прокладок.

• Наличие зазубрин или других поврежде­

ний на оси переключателя передач.

• Увеличенный люфт или износ подшипни­

ков, приводящий к быстрому износу уплот­
нений и втулок.

• Пористость картера или компонентов.
• Слишком высокий уровень рабочей жид­

кости.

• Засорение или повреждение вентиляцион­

ного отверстия (сапуна).

• Забивание сливных отверстий.

РЕМОНТ ПОРИСТОСТИ КАРТЕРА

Некоторые наружные утечки вызваны по­
ристостью картера в негерметизированных
областях. Вы всегда можете устранить та­
кие утечки без демонтажа трансмиссии с
автомобиля.

1.С помощью очищающего растворителя

полностью очистите место, в котором бу­

дет производиться ремонт. Просушите

это место сухим воздухом.

2. При выполнении ремонта, следуя инст­

рукциям производителя, смешайте доста­

точное количество эпоксидной смолы с

препаратом GM P/N 1052533 или эквива­

лентом.

Внимание: Эпоксидная смола может
вызвать разрежение кожи и поврежде­
ние глаз. Перед ее применением про­

чтите все инструкции производителя

на ярлыке емкости со смолой и следуй­
те им.

3. Пока картер трансмиссии еще горячий,

нанесите эпоксидную смолу. Для очистки
места обработки и нанесения вяжущего
эпоксидного вещества, Вы можете ис­
пользовать чистую сухую щетку. Про­
верьте, чтобы место обработки было пол­
ностью покрыто веществом.

4. Перед запуском двигателя дайте возмож­

ность в течение 3 часов застыть вяжуще­
му эпоксидному веществу.

5. Произведите повторную процедуру точ­

ного определения утечек рабочей жид­
кости.

ПРОВЕРКА УРОВНЯ РАБОЧЕЙ

ЖИДКОСТИ КОРОБКИ ПЕРЕДАЧ

4Т40-Е

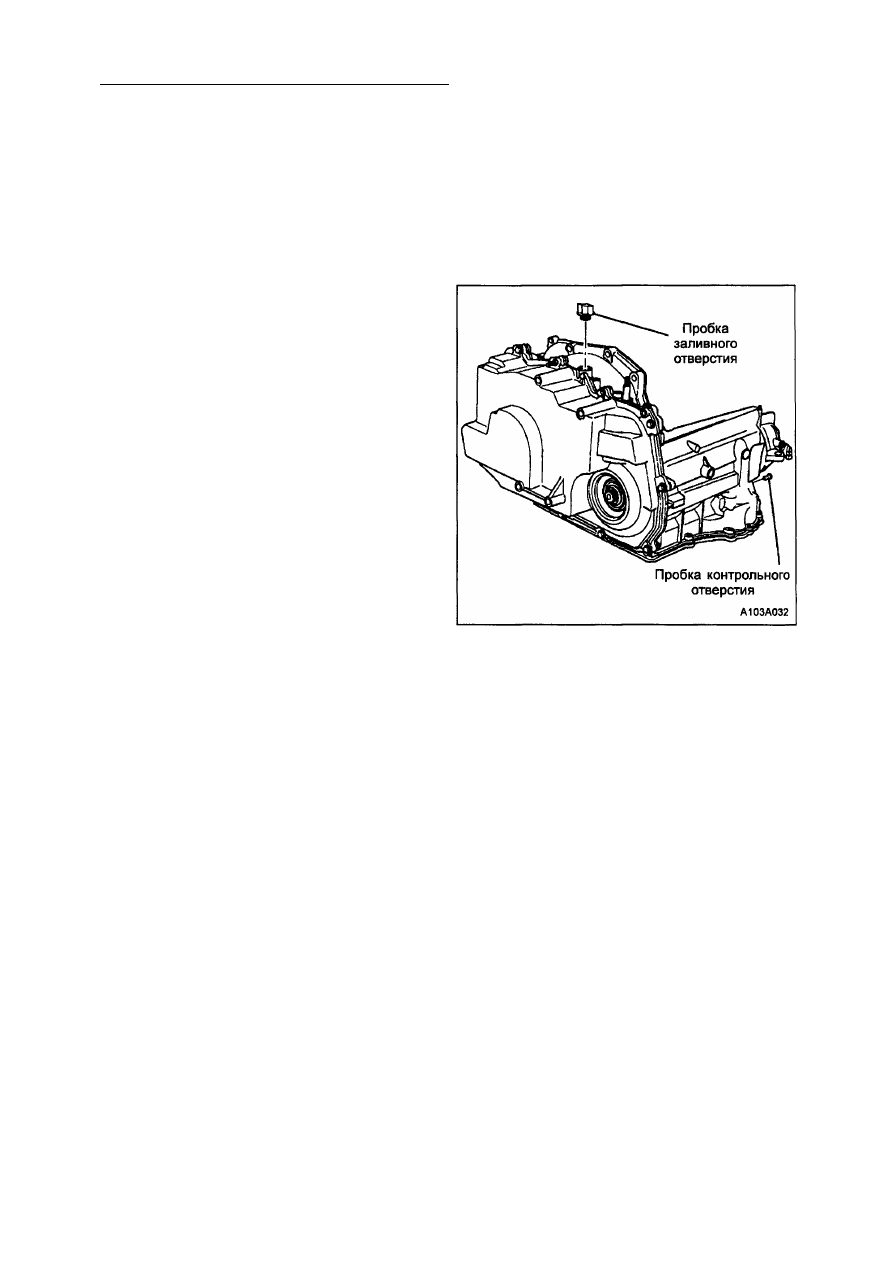

Пробка контрольного отверстия использу­

ется для определения утечек жидкости в

коробке передач или восстановления уров­
ня рабочей жидкости в коробке передач
после выполнения технического обслужи­
вания, предполагающего потерю жидкости.

О п р е д е л е н и е  у р о в н я рабочей
ж и д к о с т и
Уровень рабочей жидкости необходимо

проверять при температуре трансмиссии не
менее 40°С. Такой предварительный про­
грев трансмиссии производится следую­
щим образом:

1. Завести автомобиль на подъемник или

смотровую яму. Автомобиль должен рас­
полагаться горизонтально, чтобы резуль­
таты проверки уровня жидкости были

правильными.

2. Поместить подходящую емкость под

пробку отверстия для контроля уровня

жидкости.

3. Запустить двигатель и дать ему порабо­

тать на холостом ходу примерно 5 минут.

Если имеется возможность, можно также
прогреть рабочую жидкость коробки пе­
редач пробегом автомобиля на расстоя­
ние нескольких километров.

4. При нажатой тормозной педали, последо­

вательно пройти переключателем диапа­
зонов коробки передач все положения,
выдерживая в каждом положении паузу в
несколько секунд. Затем возвратите пе­
реключатель в положение Р (стоянка).

5. Выверните пробку контрольного отверс­

тия. Так как коробка передач функциони­

рует нормально при уровне жидкости как
ниже, так и выше кромки контрольного
отверстия, то при удалении пробки конт­
рольного отверстия рабочая жидкость
может и вытекать, и не вытекать из конт­
рольного отверстия.

5А - 62 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Внимание: Удаление пробки контроль­
ного отверстия в случае горячей рабо­

чей жидкости трансмиссии может при­
вести к травмам при вытекании этой

жидкости из контрольного отверс­

тия,

• При вытекании жидкости из контрольно­

го отверстия возможно, что коробка пе­
редач была переполнена. После того,
как вытекание жидкости из отверстия
прекратилась, уровень рабочей жидкос­
ти будет соответствовать норме. Устано­
вите на место пробку и затяните ее до
величины в соответствии со специфи­
кацией (12 Н•м).

• Если рабочая жидкость не вытекает из

открытого контрольного отверстия, воз­
можно, что уровень жидкости ниже нор­
мы. В этом случае вливайте рабочую
жидкость через заливное отверстие не­
большими порциями по 0.5 литра, но не
более 1.5 литров до тех пор, пока рабо­
чая жидкость не начнет вытекать из конт­
рольного отверстия. Если рабочая жид­
кость вытекает из контрольного отверс­

тия, значит, уровень жидкости был в нор­

мальных рабочих пределах. Дайте воз­
можность лишней жидкости вытечь че­
рез контрольное отверстие и установите
на место пробку. Затяните ее до вели­
чины в соответствии со спецификацией
(12 Н•м).

• Если же после добавления 1.5 л жидкос­

ти рабочая жидкость не вытекает из

контрольного отверстия, значит, либо

уровень жидкости в коробке передач
был ниже нормы, либо имеется утечка
жидкости. В таком случае, необходимо

произвести проверку коробки передач на
наличие утечки и устранить все обнару­

женные утечки до выполнения процеду­

ры доведения рабочей жидкости до нор­
мы.

6. После завершения проверки уровня ра­

бочей жидкости, протрите ветошью сле­

ды подтеков на картере коробки передач.

Кроме того, проверьте правильность ус­

тановки крышки заливного отверстия и

вентиляционной трубки.

Д о в е д е н и е рабочей  ж и д к о с т и  д о

нормального уровня после ремонта
1. В зависимости от вида ремонта, следует

добавить следующее количество жидкос­
ти через заливную горловину для при­

ведения к нормальному уровню:
Ремонт, связанный с демонтажем под­

дона картера трансмиссии без снятия
трансмиссии с автомобиля - 7 л

Замена гидротрансформатора - 2.5 л
Полная ревизия трансмиссии - 10 л

2. Выполните пункты с 1-го по 4-й процеду­

ры определения уровня рабочей жидкос­

ти.

3. Вливайте через заливное отверстие

небольшими порциями по 0.5 л рабочую

жидкость до начала вытекания ее из

контрольного отверстия.

4. Дайте лишней жидкости вытечь из конт­

рольного отверстия и установите на мес­

то пробку. Затяните ее до величины в со­
ответствии со спецификацией (12 Н•м).

5. После завершения процедуры доведения

уровня рабочей жидкости до нормы, про­
трите ветошью следы подтеков на кар­
тере коробки передач. Кроме того, про­

верьте правильность установки крышки
заливного отверстия и вентиляционной

трубки.

ПРОВЕРКА ПОДСОЕДИНЕНИЙ

ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ

Перед проверкой автомобиля на подъем­
нике или на дороге, необходимо выполнить
предварительный тест для того, чтобы удос­

товериться, что все входы электронных

контрольных блоков подсоединены и блоки
функционируют. Если они не проверены
перед манипуляцией с коробкой передач,
элементарная неисправность электричес­
кой проводки может быть ошибочно принята

за серьезный отказ узлов коробки передач.
Для проверки электронных блоков коробки

передач HYDRA-MATIC 4T40-E и их элект­
рических цепей следует использовать ска­
нер, который позволяет получить важную и
полезную для диагностики информацию.
