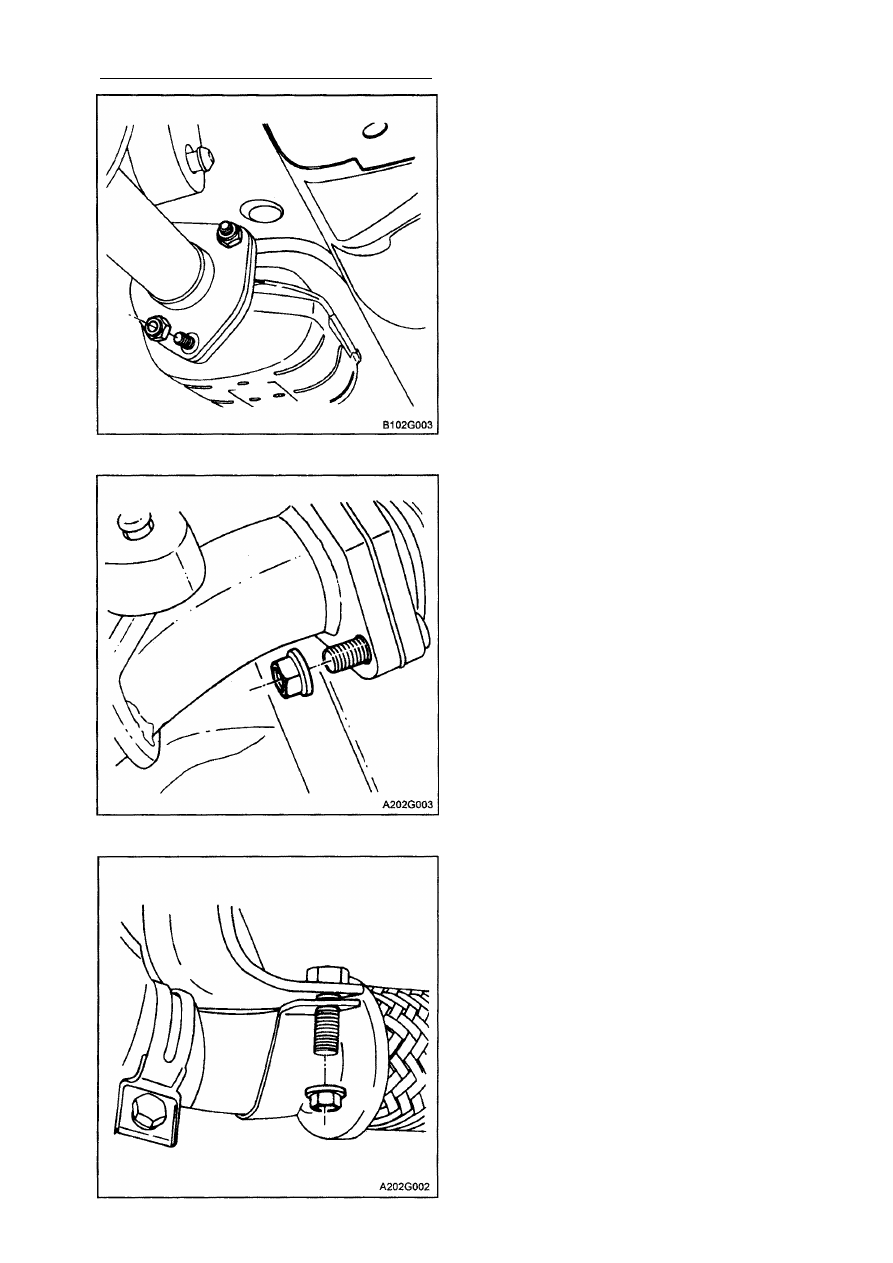

ВЫХЛОПНАЯ СИСТЕМА ДВИГАТЕЛЯ 1G - 7

2. Прикрепите блок передней части  т у ­

шителя к резиновой подвеске. Сво­
бодно закрепите блок передней части
глушителя на каталитическом нейтра­

лизаторе или фланце соединительной
трубы.

3. Закрепите блок передней части глуши­

теля на каталитическом нейтрали­
заторе или фланце соединительной
трубы при помощи гаек.
Затяжка
Затяните гайки соединения передней
части глушителя с каталитическим

н е й т р а л и з а т о р о м / с о е д и н и т е л ь н о й

трубой с усилием 30 Н•м.

ЗАДНЯЯ ЧАСТЬ ГЛУШИТЕЛЯ

Процедура снятия
1. Снимите гайки и прокладку, соединяю­

щие фланец выхлопной трубы глу­
шителя с фланцем передней трубы
глушителя.

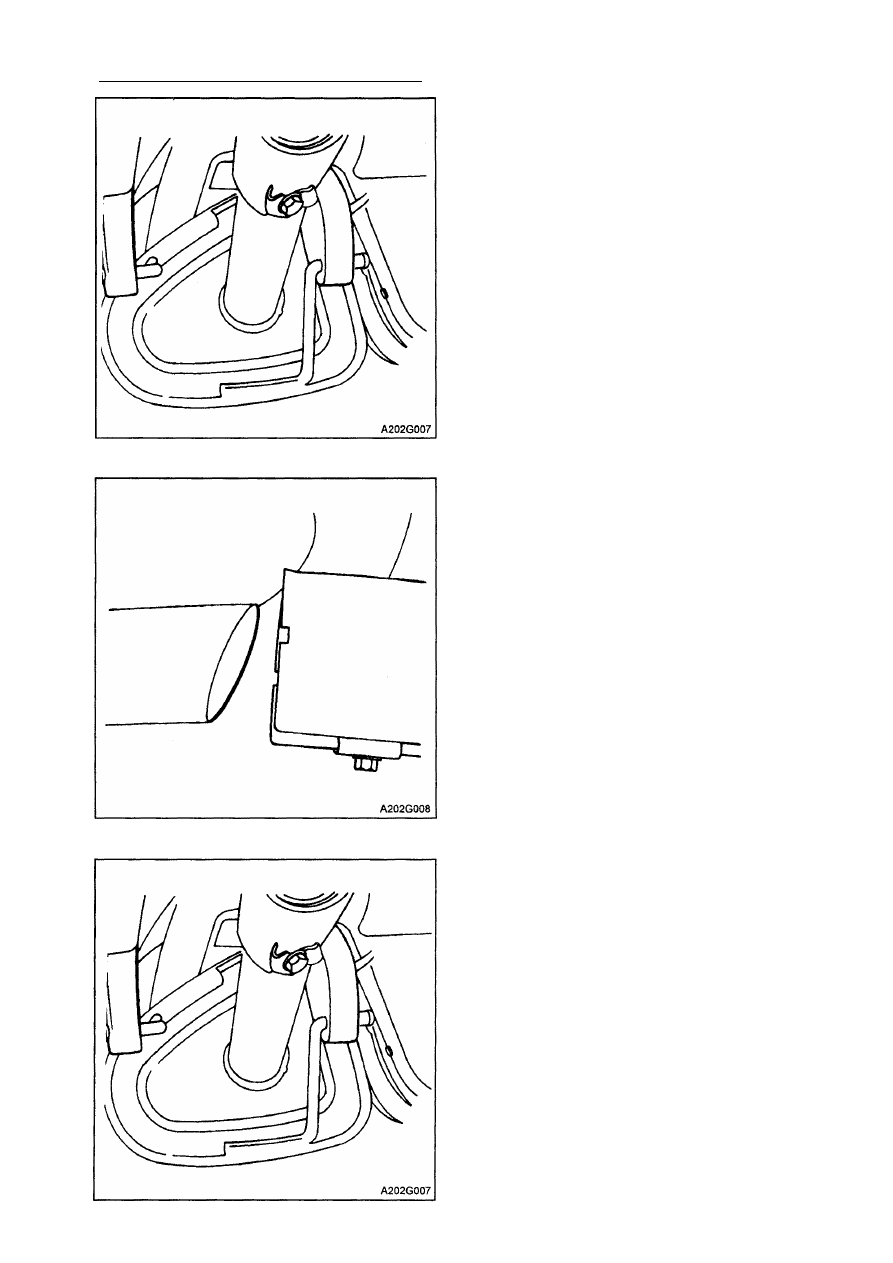

1G - 8 ВЫХЛОПНАЯ СИСТЕМА ДВИГАТЕЛЯ

2. Снимите блок задней части глушителя

с резиновых подвесок на выхлопной

трубе.

3. Снимите блок задней части глушителя.

4. Снимите наконечник с выхлопной тру­

бы.

5. Проверьте, нет ли в задней части глу­

шителя и трубах выбоин, повреж­

дений, расхождений швов или других

повреждений, которые могут вызвать
проникновение выхлопных газов в
салон или багажник.

Процедура установки

1. Наденьте наконечник на выхлопную

трубу.
Затяжка

Затяните болт наконечника так, чтобы
его нижняя часть касалась выхлопной

трубы.

2. Закрепите блок задней части  т у ш и ­

теля на резиновых подвесках на

выхлопной трубе.

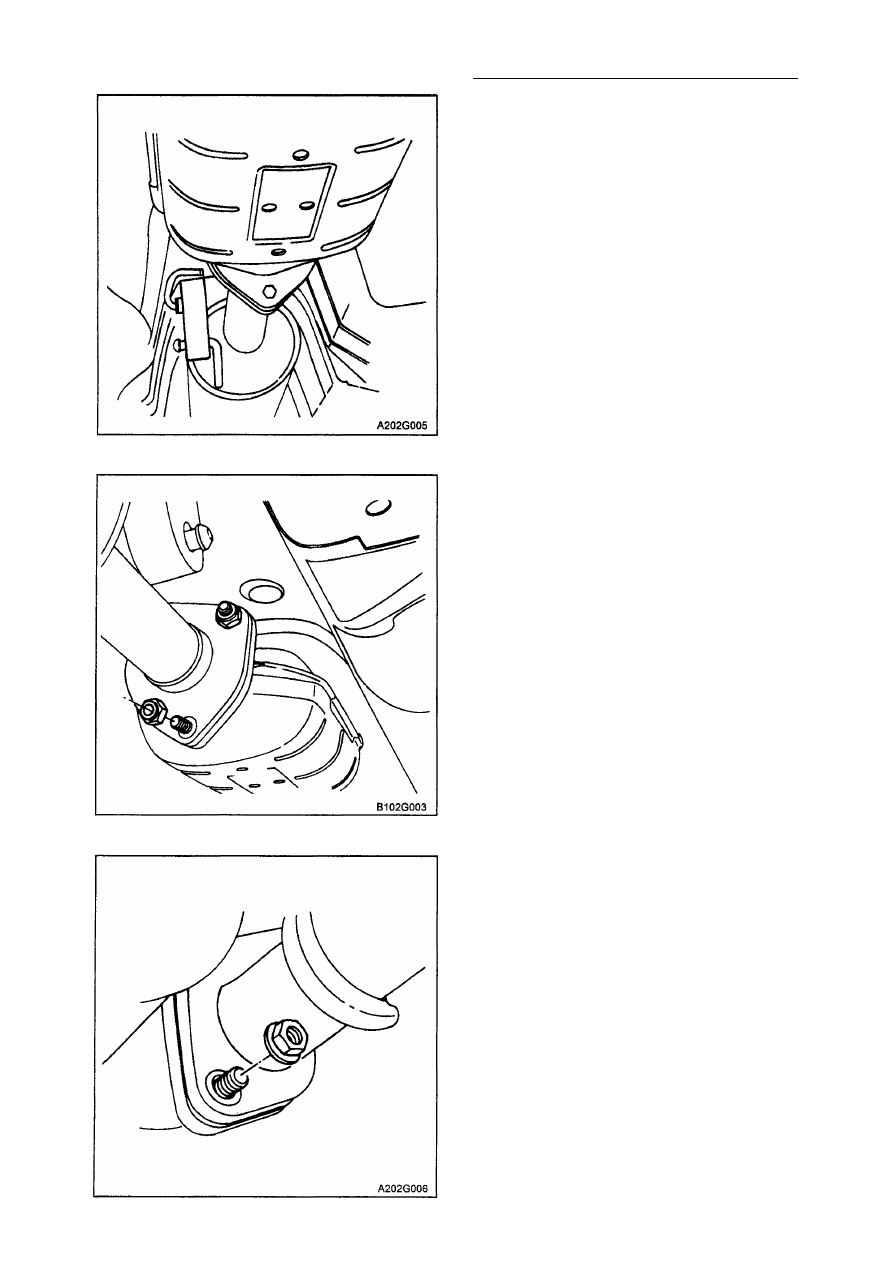

ВЫХЛОПНАЯ СИСТЕМА ДВИГАТЕЛЯ 1G - 9

Закрепите гайки и прокладку, соеди­
няющие выступ выхлопной трубы глу­
шителя с выступом передней трубы.

Затяжка
Затяните гайки крепления передней
части глушителя с задней с усилием

30 Н•м.

2. Снимите гайки с кронштейна, с помо­

щью которого передняя труба крепит­
ся к крепежной скобе двигателя возле
поддона картера.

3. Снимите кронштейн.

ВЫХЛОПНАЯ ТРУБА

Процедура снятия

1. Снимите гайки с передней трубы и

прокладку с выпускного коллектора.

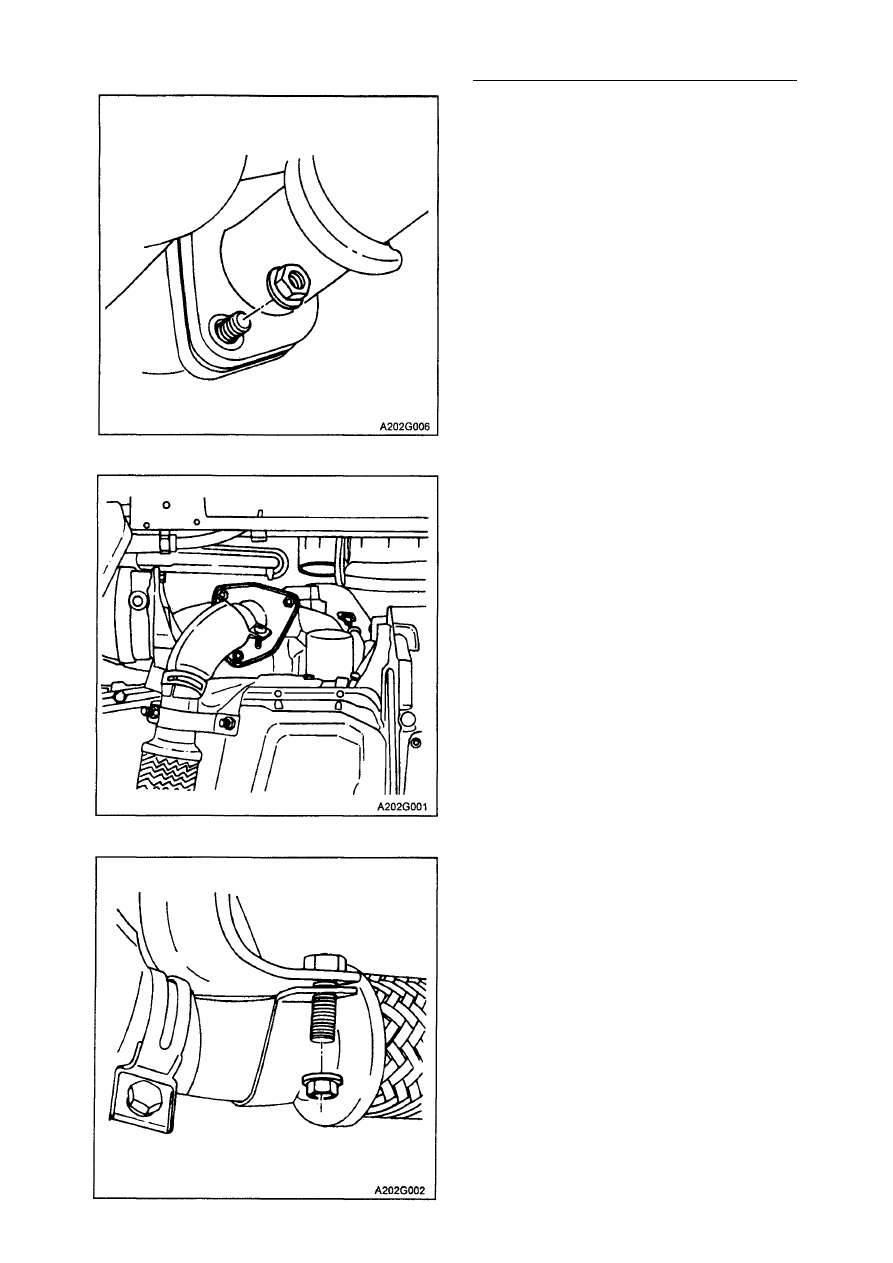

1G -10 ВЫХЛОПНАЯ СИСТЕМА ДВИГАТЕЛЯ

4. Снимите гайки и прокладку с фланца

каталитического нейтрализатора или
соединительной трубы и снимите пе­
реднюю трубу с резиновой подвески.

5. Проверьте, нет ли в выхлопной трубе

выбоин, повреждений, из-за которых
выхлопные газы могут просочиться в
салон.

6. Протрите все сварные швы на фланце

выхлопной трубы и выпускном кол­

лекторе.

Процедура установки

1. Наденьте гайки и прокладку на катали­

тический нейтрализатор или фланец

соединительной трубы. Наденьте пе­
реднюю трубу на резиновую подвеску.
Затяжка
Затяните гайки крепления передней

трубы к каталитическому нейтрали­

затору/соединительной трубе с усили­
ем 30 Н•м.

2. Поместите переднюю трубу на кре­

пежной скобе двигателя у поддона
картера.

3. Закрепите переднюю трубу при помо­

щи кронштейна.

Затяжка
Затяните гайки на нижнем кронштейне
передней трубы с усилием 30 Н•м.
