ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-35

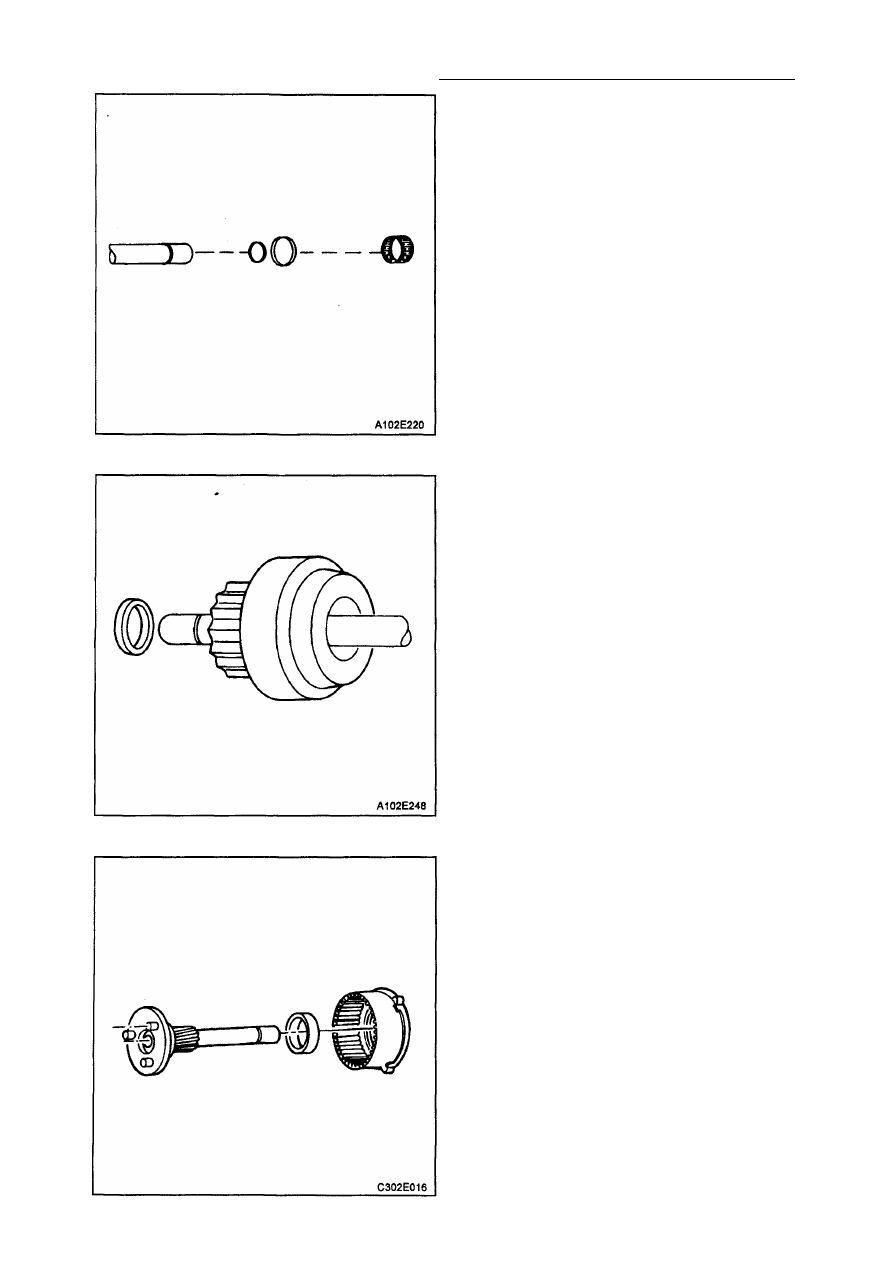

24. Разберите блок ведущего вала, отде­

лив вначале игольчатый подшипник от

ведущего вала.

25. Снимите манжету и стопорное кольцо с

паза на ведущем валу

26. Снимите шестерню и приводе веду­

щего вала.

27. Снимите опору шестерни и манжету с

ведущего вала.

1Е - 36 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

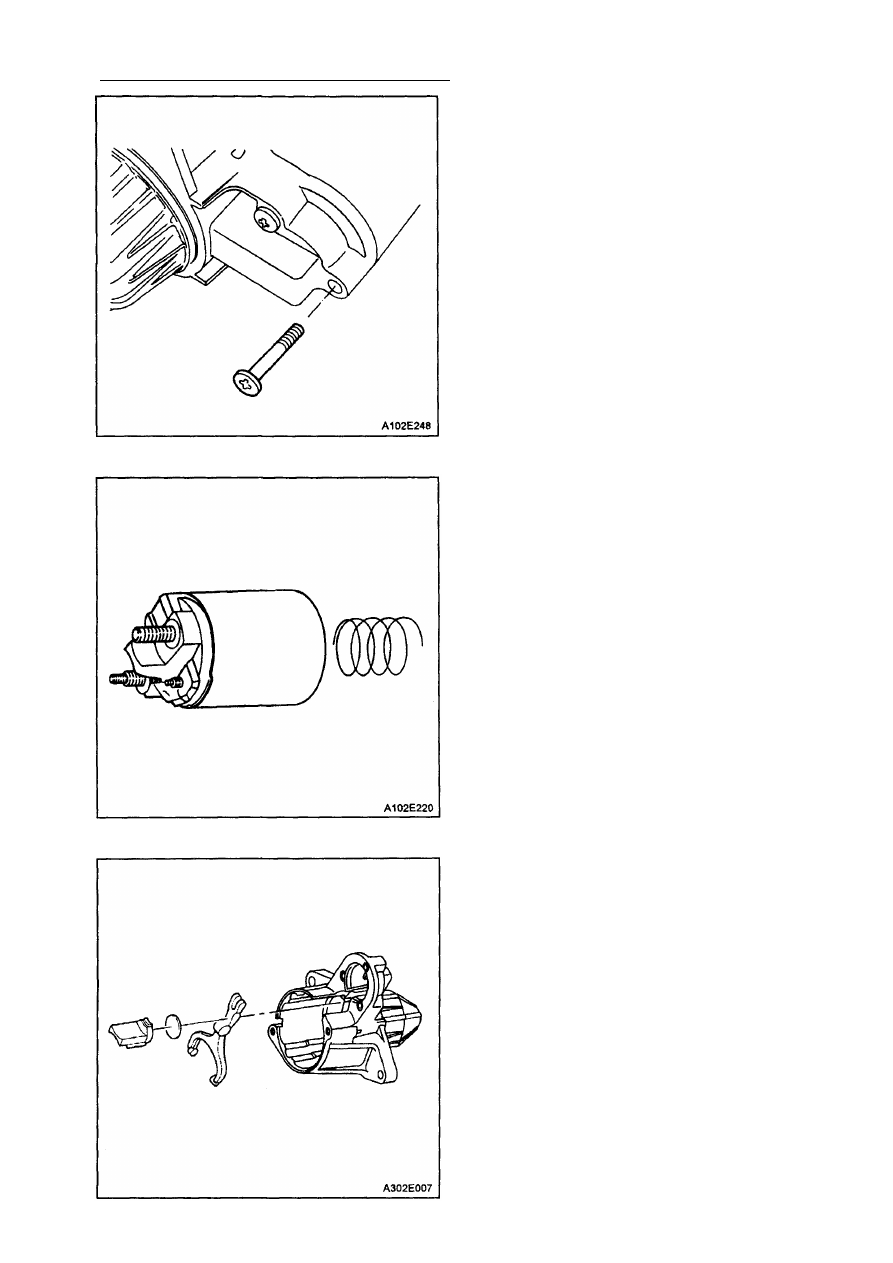

28. Если вы не сделали этого раньше,

снимите винты, удерживающие тяго­
вое реле на корпусе и снимите гайку
на разъеме коллектора.

29. Проверните тяговое реле на 90° и

снимите его вместе 'с возвратной
пружиной.

30. Снимите толкатель вместе с манжетой

и сдвижным блоком рычагов. Про­
верьте обмотку тягового реле, если вы
не сделали этого в операции 12.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-37

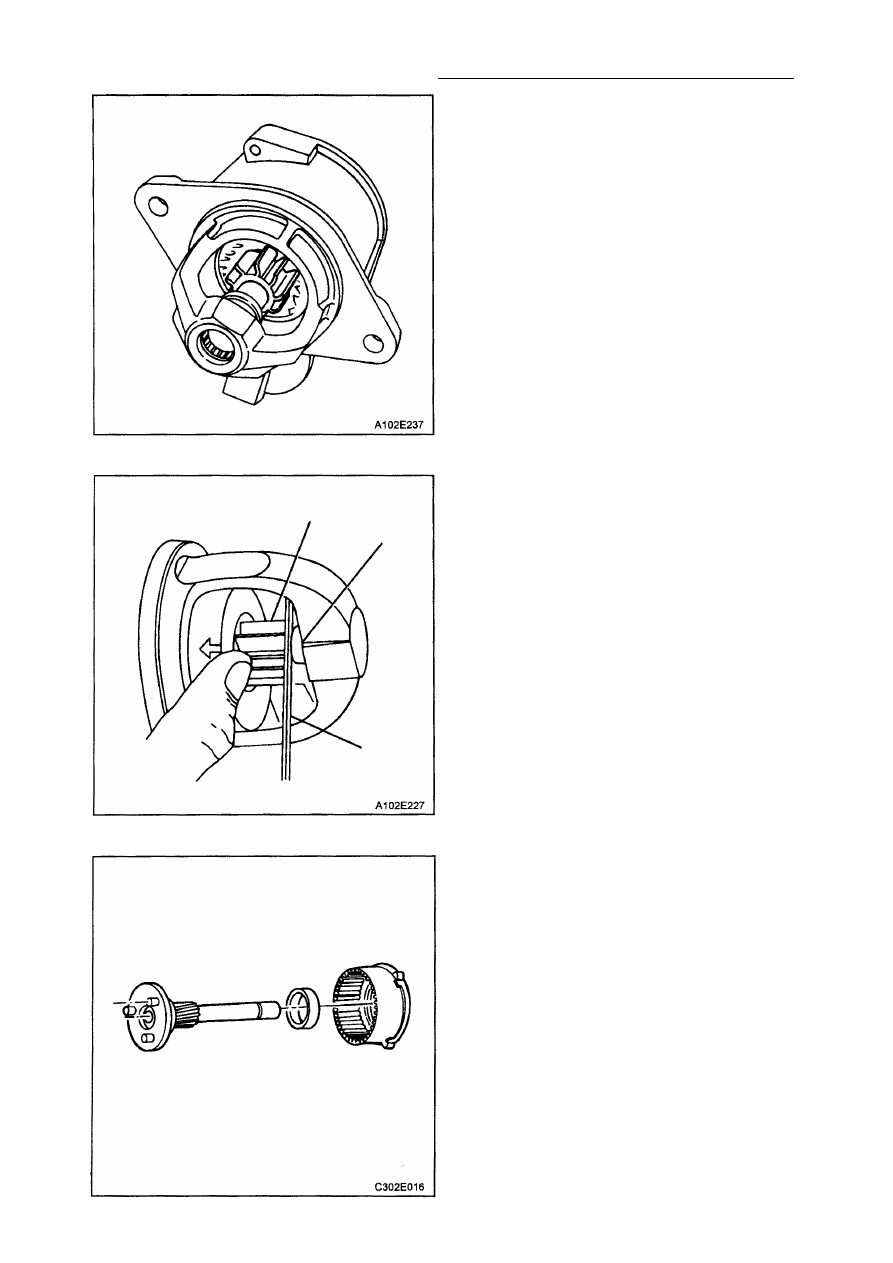

Внимание: Зазор шестерни должен быть

точным, чтобы предотвратить трение

кнопок на хомуте сдвижного рычага о
манжету сцепления во время запуска

двигателя.

3 1 . Когда разбирают стартер и заменяют

тяговое реле, необходимо проверить
зазор шестерни после того, как стартер

собран заново.

32. Отсоедините разъем обмотки стато­

ра клеммы тягового реле и осторож­
но изолируйте разъем.

33. Подсоедините один вывод 12 В акку­

мулятора к клемме включателя тяго­
вого реле, а  д р у г о й к обмотке
стартера.

34. Быстро соедините конец перемычки от

клеммы к рамке стартера так, чтобы
шестерня сместилась в положение
запуска двигателя, где она и останется

до тех пор, пока аккумулятор не

отсоединят.

Внимание: Стартер не оборудован сред­
ствами регулировки зазора шестерни.
Если зазор не соответствует норме, про­
верьте правильность установки и замените
все износившиеся комплектующие.
35. Отодвиньте шестерню назад, насколь­

ко возможно, чтобы исключить смеще­
ние, и измерьте зазор щупом. Зазор

должен быть в пределах от 0,25 до

3,56 мм.

Процедура сборки

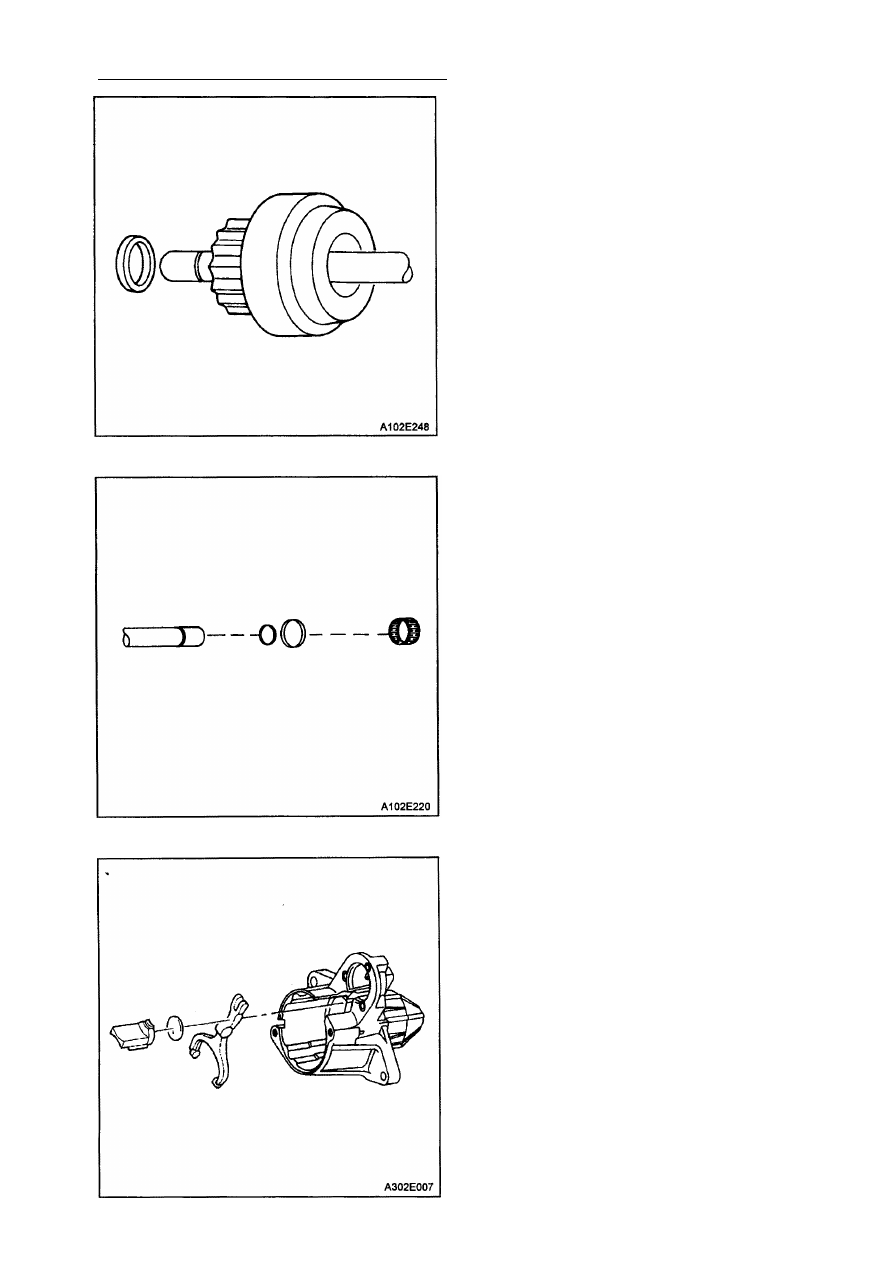

1. Протрите все детали стартера, но не

пользуйтесь  ж и р о р а с т в о р я ю щ и м и
сольвентами для очистки якоря и
катушек статора.

2. Смажьте шестерни смазкой (начните с

операции 7, если вам только нужно
заново собрать тяговое реле).

3. Если же стартер и тяговое реле бы­

ли полностью разобраны, начните

сборку, поместив опору шестерни и
манжету на блок ведущего вала.

1Е - 38 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

4. Установите привод и шестерню на

ведущий вал.

5. Вставьте стопорное кольцо в паз на

ведущем валу и наденьте манжету.

6. Установите игольчатый подшипник.

7. Установите блок сдвижных рычагов

вместе с толкателем и манжетой.
