ДВИГАТЕЛЬ DOHC 1С-77

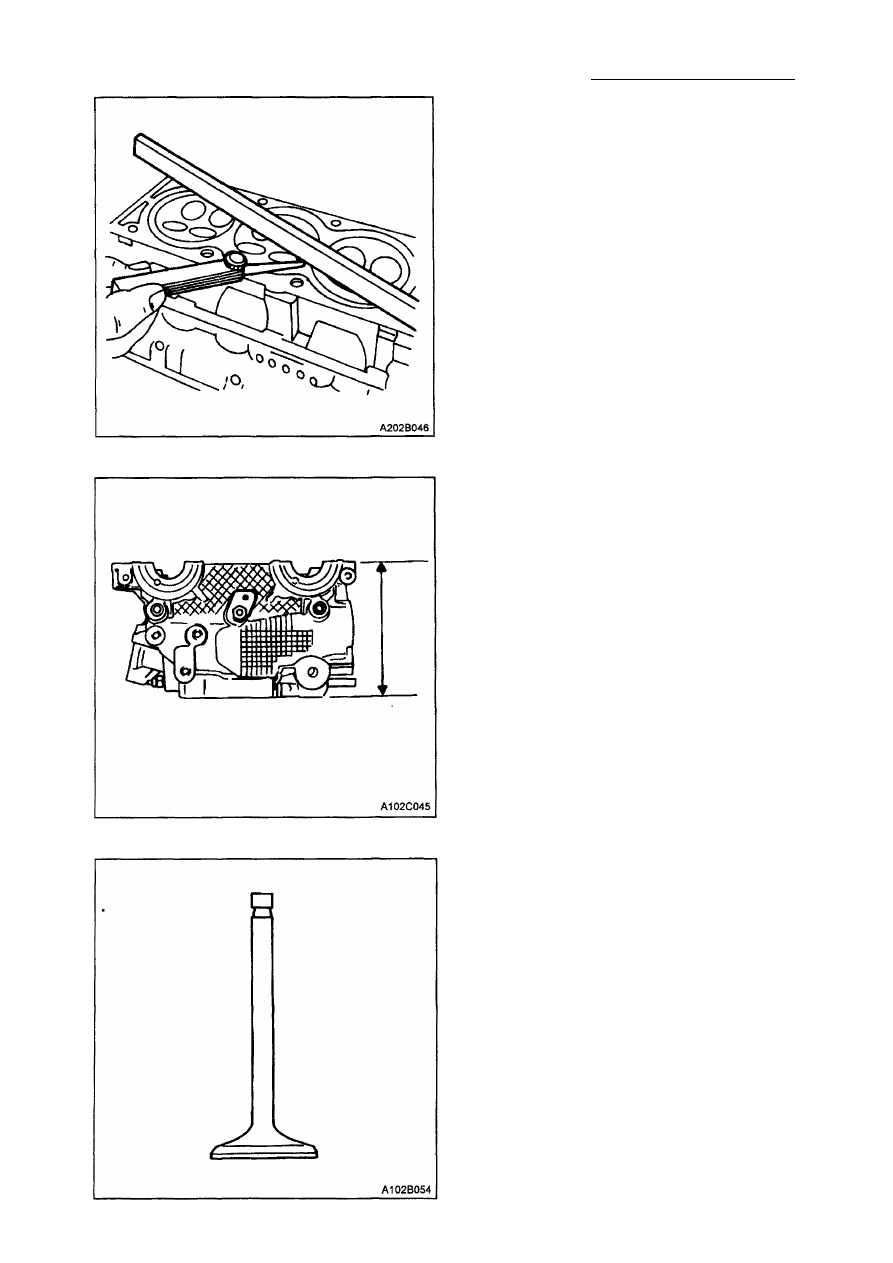

О с м о т р головки  ц и л и н д р о в

1. Почистите сопрягаемые поверхности.

2. Осмотрите прокладку головки ци­

линдров и сопряженные поверхности

на предмет утечки, коррозии и прорыва
газов в картер двигателя.

3. Осмотрите головку цилиндров на пред­

мет трещин.

4. Осмотрите головку цилиндров по дли­

не и ширине, используя толщиномер и
поверочную линейку.

5. Проверьте сопрягаемые поверхности

на деформацию и коробление. Поверх­
ность головки цилиндров должна быть
ровная в пределах 0.050 мм мак­
симум.

6. Измерьте высоту головки цилиндров.

Высота головки цилиндров должна
быть от 138.13 до 138.18 мм. Если
высота головки цилиндров меньше,
чем 138.13 мм, заменить головку

цилиндров.

7. Проверьте все резьбовые отверстия

на предмет повреждения.

8. Осмотрите седла газораспределитель­

ного механизма на предмет чрезмер­
ного износа и мест прогара.

О с м о т р клапана

1. Проверьте износ упора штока клапана.

2. Осмотрите канавки сухарей клапана и

канавки масляного уплотнения на
предмет попадания стружки и износа.

3. Осмотрите клапаны на предмет прога­

ров и трещин.

4. Осмотрите шток клапана на предмет

задиров и царапин.

5. Осмотрите шток клапана. Шток кла­

пана должен быть прямой.

6. Осмотрите переднюю часть клапана на

предмет нарезания канавок. Если ка­
навка такая глубокая, что переш­

лифовка даст острые края, заменить

клапан.

1С-78 ДВИГАТЕЛЬ DOHC

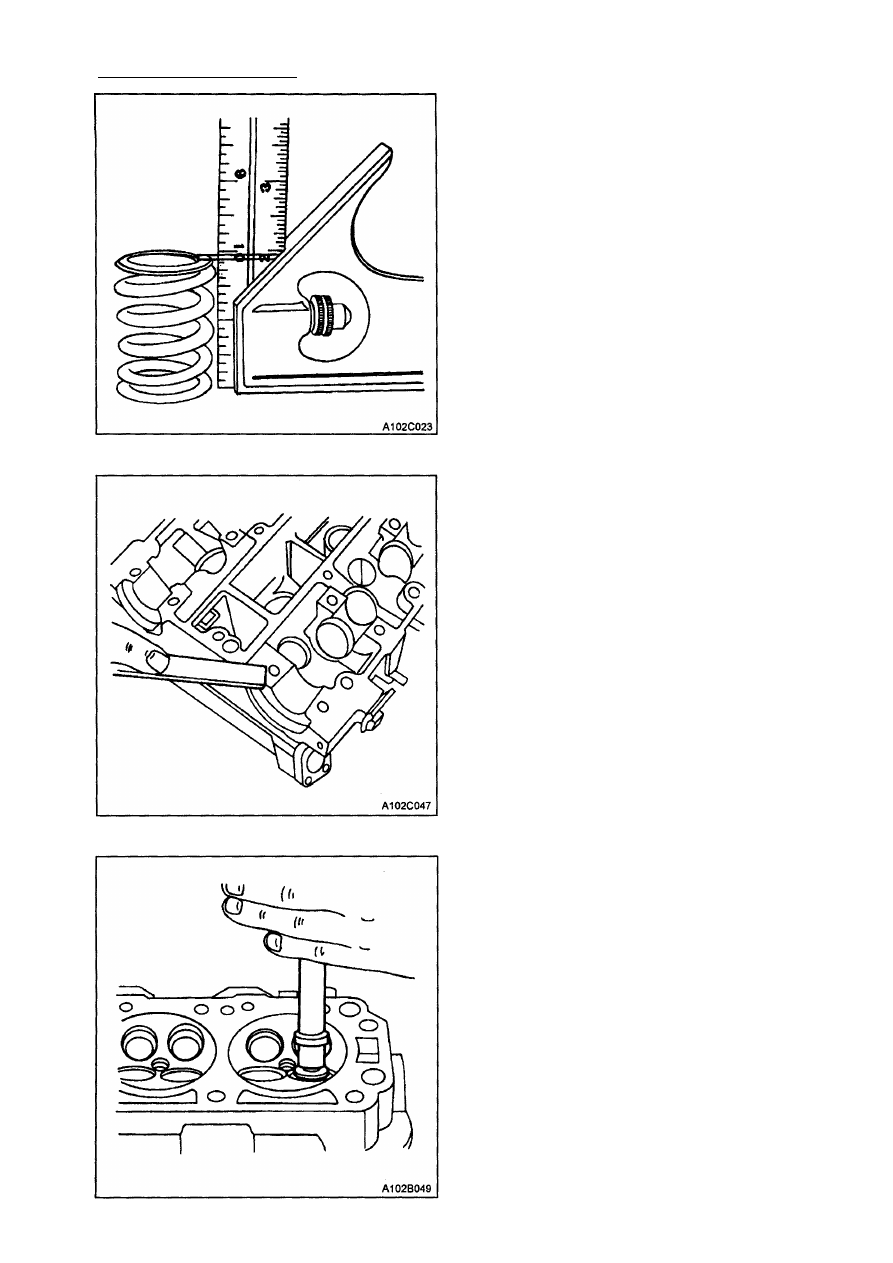

7. Осмотрите пружину клапана. Если

концы пружины клапана не парал­
лельны, замените ее.

8. Измерьте высоту пружины клапана.

См. главу "Спецификации двигателя"
в этом разделе. Если высота пружины
клапана не соответствует специфи­
кациям, замените ее.

9. Осмотрите опорную поверхность пру­

жины клапана механизма поворота

клапана на предмет износа или об­
разования канавок. Замените, если
необходимо.

Процедура чистки

1. Почистите головку цилиндров.

2. Почистите направляющие втулки кла­

пана.

3. Почистите все резьбовые отверстия.

4. Почистите клапаны от сажи, масла и

нагара.

Капитальный ремонт головки
цилиндров

Притирка клапана
1. Смазать шток клапана, используя мел­

козернистую пасту.

2. Поднимите ритмически клапан из сед­

ла с помощью имеющегося абразив­

ного газораспределительного инстру­
мента для того, чтобы распределить
пасту.

ДВИГАТЕЛЬ DOHC 1С-79

3. Проверьте рисунок расположения пя­

тен контактов на головке клапана и на

головке цилиндров.

4. Почистите клапаны направляющей

втулки газораспределительного меха­
низма и головку цилиндров.

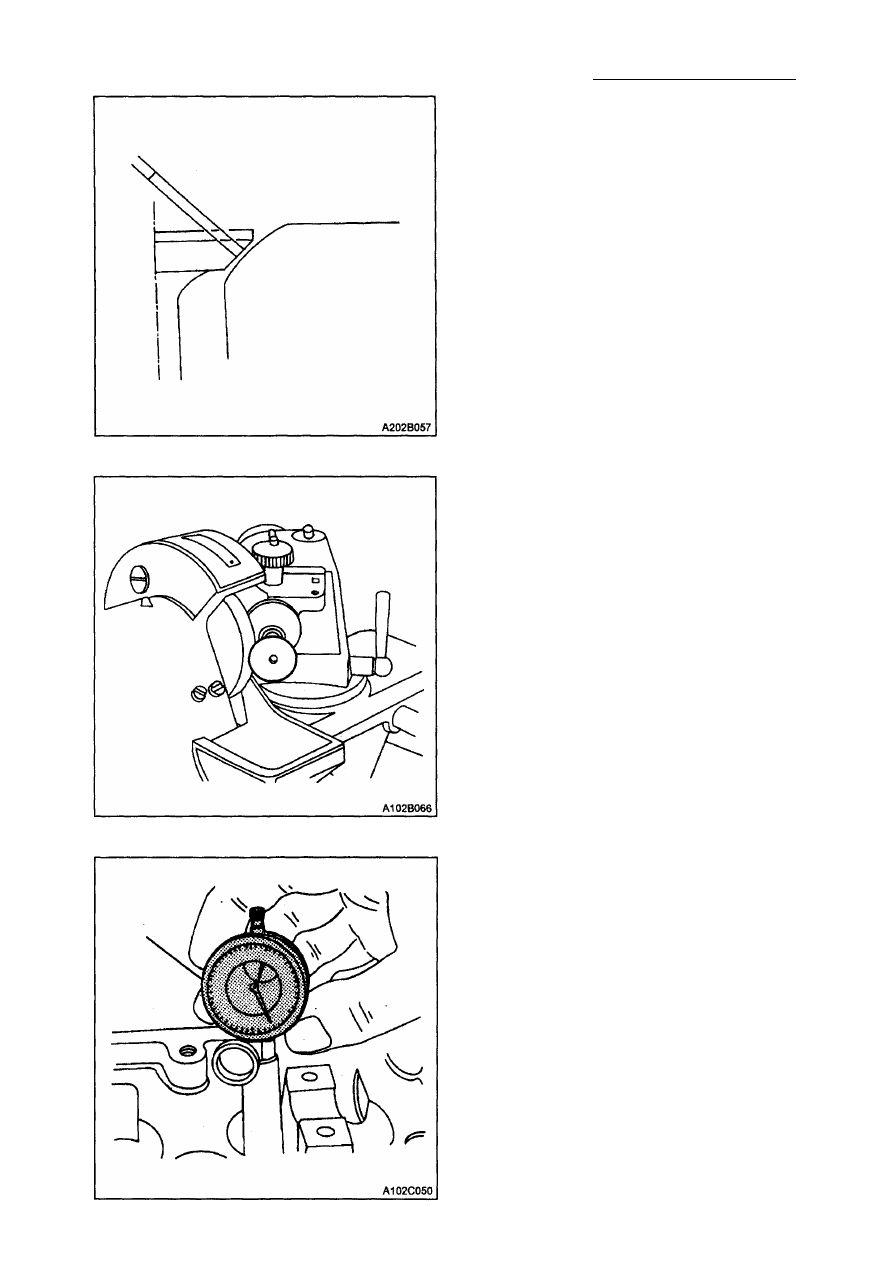

Ш л и ф о в к а клапана
1. Удостоверьтесь, что на конусе тарелки

клапана нет прогаров.

2. Клапан можно перезачищать только

два раза. Не притирайте торец штока

клапана.

3. Плоский угол клапана составляет 45°.
4. Проверьте высоту узла впускных и

выпускных клапанов.

Р а з в е р т ы в а н и е  н а п р а в л я ю щ е й
втулки клапана

1. Измерьте диаметр направляющей

втулки клапана с помощью измери­

тельного прибора МКМ-571-В и нутро-

метра

Внимание: Ремонтные размеры клапана
могут быть уже подогнаны при произ­
водстве.

1С-80 ДВИГАТЕЛЬ DOHC

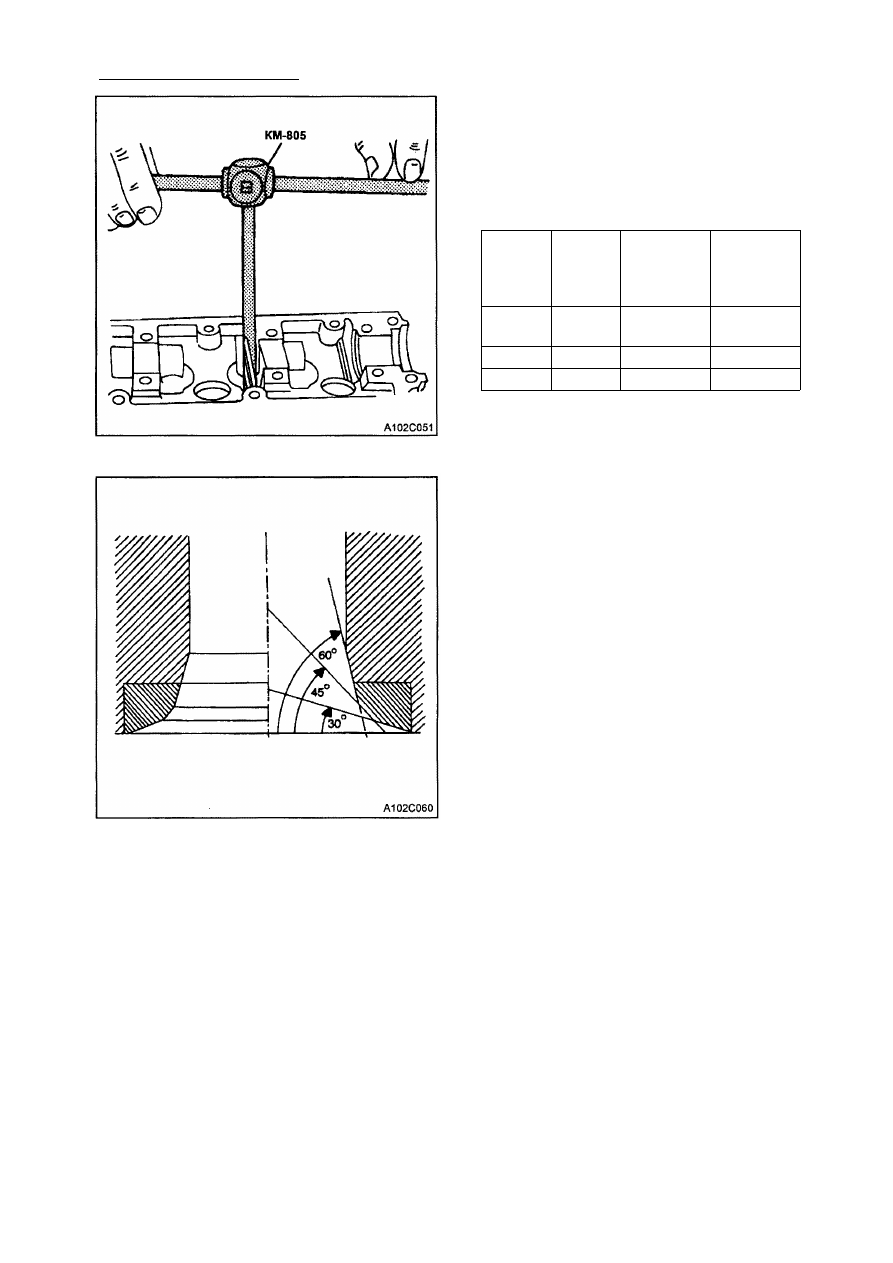

2. Код ремонтного размера находится на

направляющей втулке клапана и торце
штока клапана. В нижеследующей таб­

лице дается правильный размер, раз­

вертка и производственный код для
каждого кода технического обслу­

живания.

Размер

Развер­

тка

Произ­

водствен­

ный код

Код техни­

ческого

обслужи­

вания

Норма­

льный

-

-

К

0.075

КМ-805

1

К1

0.150

2

К2

3. Разверните направляющую втулку кла­

пана из верхней стороны головки
цилиндров в следующий ремонтный
размер.

4. После развертывания вычеркнуть код

и выбить новый код на направляющей
втулке клапана.

С е д л о клапана-разрез

1. Поместите головку цилиндров на де­

ревянный брусок.

2. Нарежьте седла впускного и выпускно­

го клапана с использованием выко­

лотки для направляющего устройства

КМ-347 следующим образом:

• Седло клапана: 45-ти градусная сто­

рона, используя зенкер КМ-340-13.

• Верхний угол коррекции (при балан­

сировке): 30-ти градусная сторона,
используя зенкер КМ-340-13.

• Нижний угол коррекции: 60-ти гра­

дусная сторона, используя зенкер

КМ-340-26.

3. Снимите стружку с головки цилиндров.
4. Проверьте размер на ширину седла

клапана.

• Впускного: 1.17 1.57 мм.
• Выпускной: 1.07 1.47 мм.

5. Проверьте высоту узла впускных и

выпускных клапанов.

6. Если размер больше, установить но­

вые клапаны и затем проверить высоту
узла впускных и выпускных клапанов
снова.

7. Если высота узла клапана все еще

слишком большая, несмотря на замену
клапанов, замените головку цилинд­
ров.
