ДВИГАТЕЛЬ DOHC 1С-53

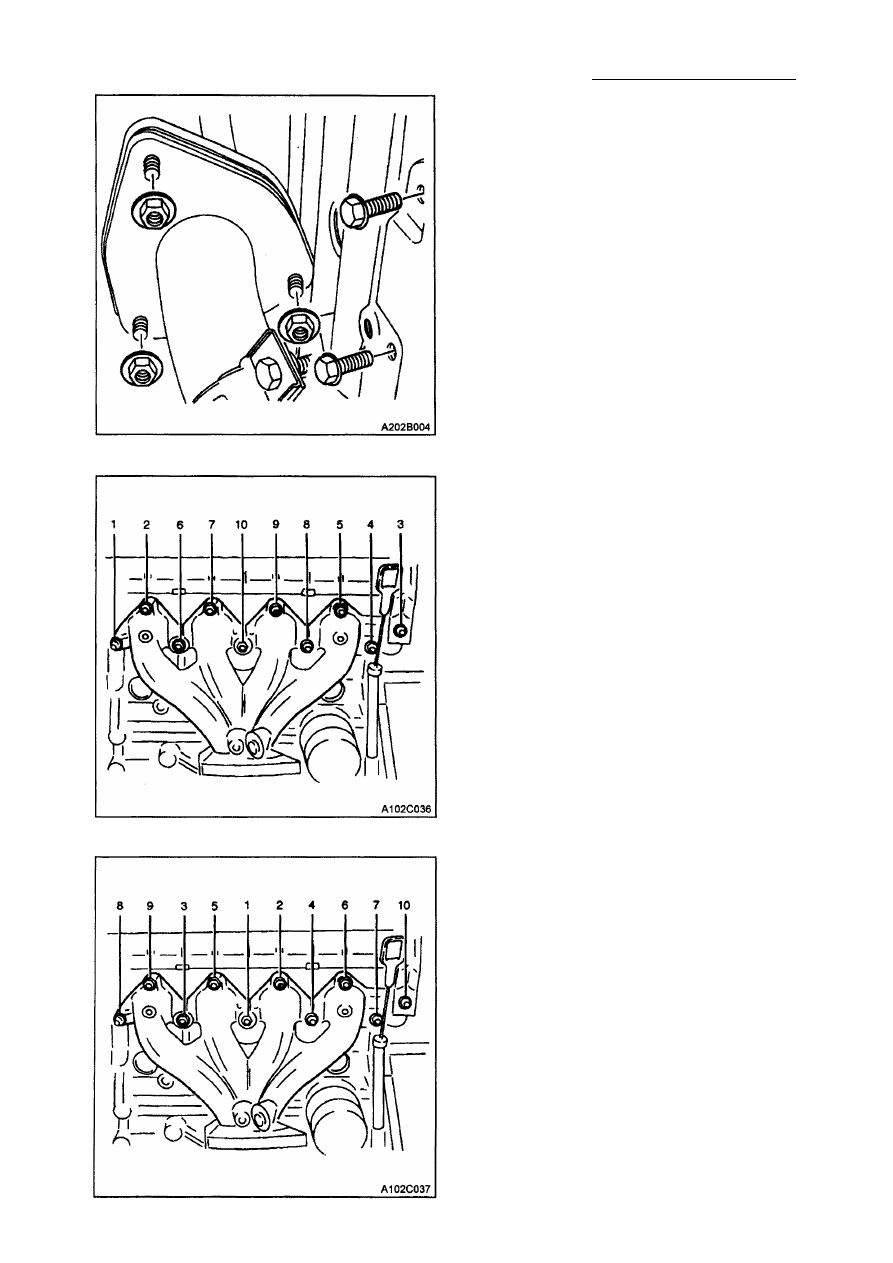

5. Снимите стопорные гайки выпускно­

го трубопровода со стойки выпускного
коллектора.

6. Снимите стопорные гайки выпускного

коллектора в показанной последова­

тельности.

7. Снимите выпускной коллектор.
8. Снимите прокладку выпускного кол­

лектора.

9. Почистите уплотняющие поверхности

выпускного коллектора и головки
цилиндров.

Процедура установки

1. Установите прокладку выпускного

коллектора.

2. Установите выпускной коллектор.
3. Наживите стопорные гайки выпуск­

ного коллектора и затяните в показан­
ной последовательности.

Затяжка
Затяните стопорные гайки выпускного

коллектора с усилием 25 Н•м.

1С-54 ДВИГАТЕЛЬ DOHC

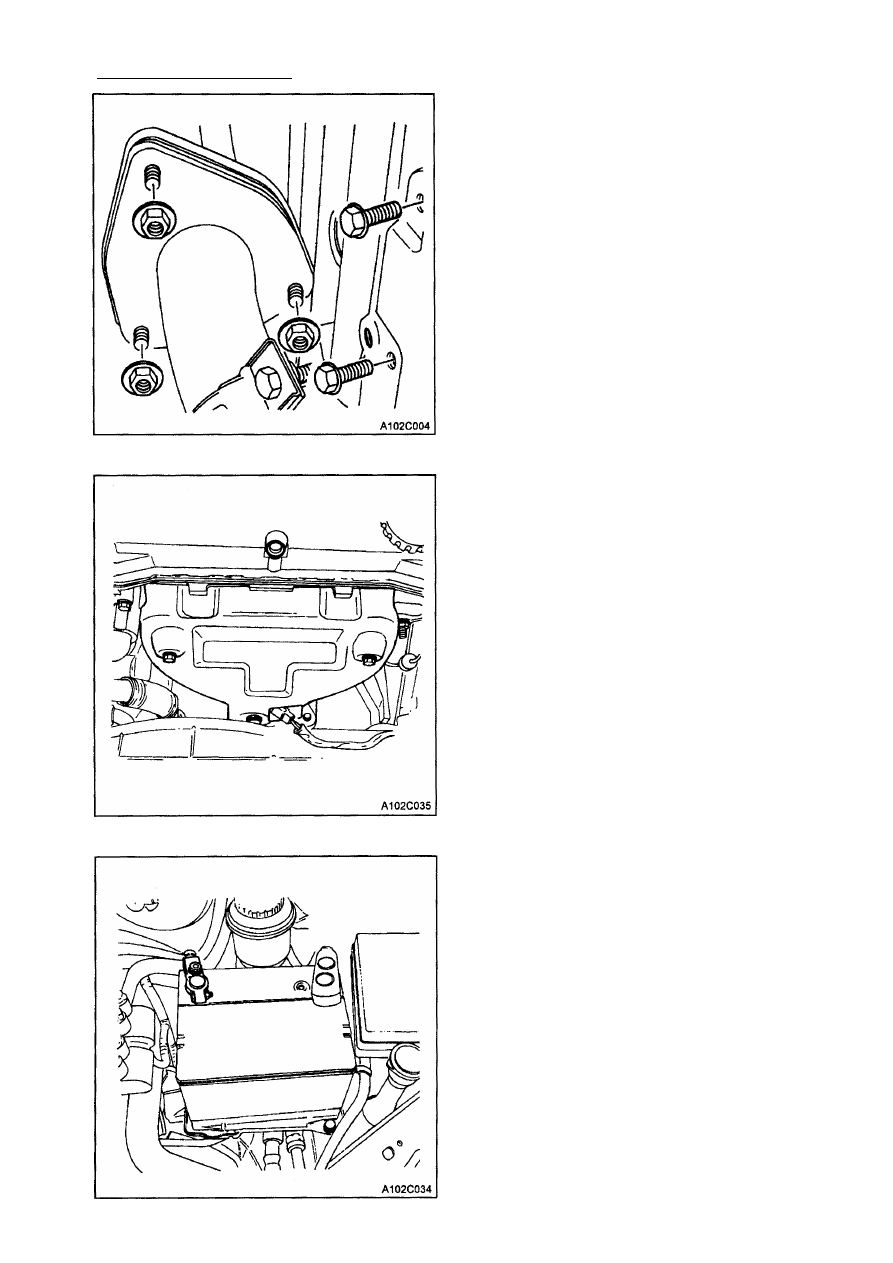

4. Установите стопорные гайки выпускно­

го трубопровода на стойку выпускного
коллектора.
Затяжка
Затяните стопорные гайки выпускного

трубопровода с усилием 40 Н•м.

5. Установите теплозащитный экран вы­

пускного коллектора.

6. Установите болты теплозащитного эк­

рана выпускного коллектора.
Затяжка
Затяните болты теплозащитного экра­
на выпускного коллектора с усилием

15 Н•м.

7. Подсоедините колодку кислородного

датчика.

8. Подсоедините отрицательный провод

аккумуляторной батареи.

ДВИГАТЕЛЬ DOHC 1С-55

ШКИВЫ

ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО

МЕХАНИЗМА

(Показан левосторонний привод, пра­

восторонний привод- аналогичный)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите зубчатый ремень привода

распредвала. См. главу "Зубчатый ре­
мень привода распредвала" в этом

разделе.

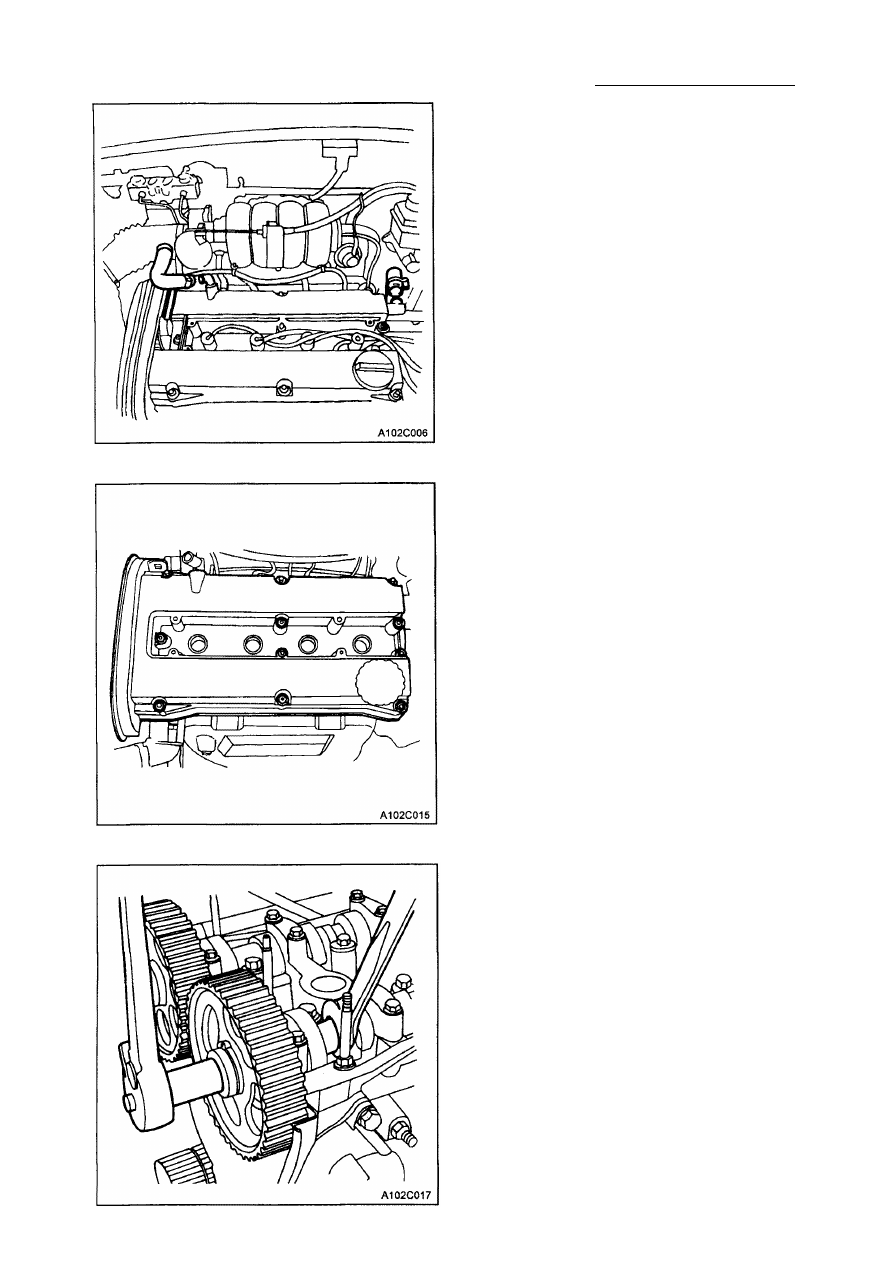

3. Открутите болты крышки свечей зажи­

гания.

4. Снимите крышку свечей зажигания.

5. Отсоедините провода от свечей зажи­

гания.

6. Отсоедините вентиляционный трубо­

провод картера двигателя от крышки
газораспределительного механизма.

7. Открутите гайки крышки газораспре­

делительного механизма.

8. Снимите шайбы газораспределитель­

ного механизма.

9. Снимите крышку газораспределитель­

ного механизма и прокладку крышки
газораспределительного механизма.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких ца­
рапин, вмятин или других повреждений
распределительному валу.

10. Крепко удерживая впускной распре­

делительный вал на месте, снимите

болт шкива впускного распредели­
тельного вала.

11. Снимите шкив впускного распредели­

тельного вала.

12. Удерживая выпускной распредели­

тельный вал на месте, снимите болт

шкива выпускного распределитель­
ного вала.

13. Снимите шкив выпускного распреде­

лительного вала.

1С-56 ДВИГАТЕЛЬ DOHC

Процедура установки
Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого поврежения рас­
пределительному валу.

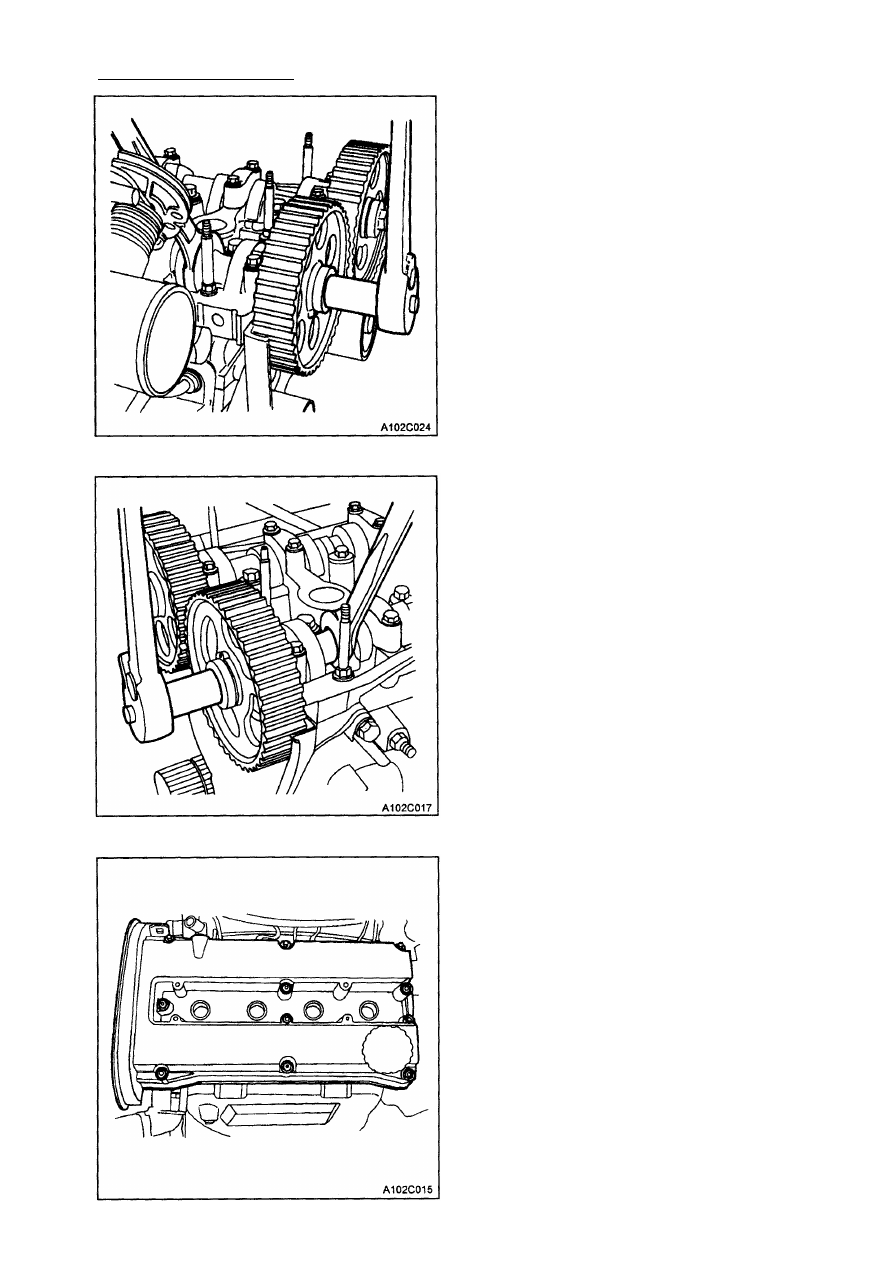

1. Установите шкив впускного распреде­

лительного вала.

2. Удерживая впускной распределитель­

ный вал на месте, наживите болт шкива
впускного распределительного вала.
Затяжка
Затяните болт шкива впускного распре­

делительного вала с усилием 67.5 Н•м.

3. Установите шкив выпускного распре­

делительного вала.

4. Удерживая выпускной распредели­

тельный вал на месте, наживить болт

шкива выпускного распределитель­
ного вала.
Затяжка
Затяните болт шкива выпускного рас­
пределительного вала с усилием
67.5 Н•м.

5. Нанести небольшое количество уплот-

нительного герметика в углы передних
крышек распределительного вала и
верхнюю часть задней крышки газорас­
пределительного механизма на уплот­
нении головки цилиндров.

6. Установите крышку газораспредели­

тельного механизма и прокладку крыш­

ки газораспределительного меха­
низма.

7. Установите шайбы крышки газораспре­

делительного механизма.

8. Наживите гайки крышки газораспреде­

лительного механизма.
Затяжка

Затяните гайки крышки газораспреде­

лительного механизма с усилием

10 Н•м.
