ДВИГАТЕЛЬ DOHC 1С-17

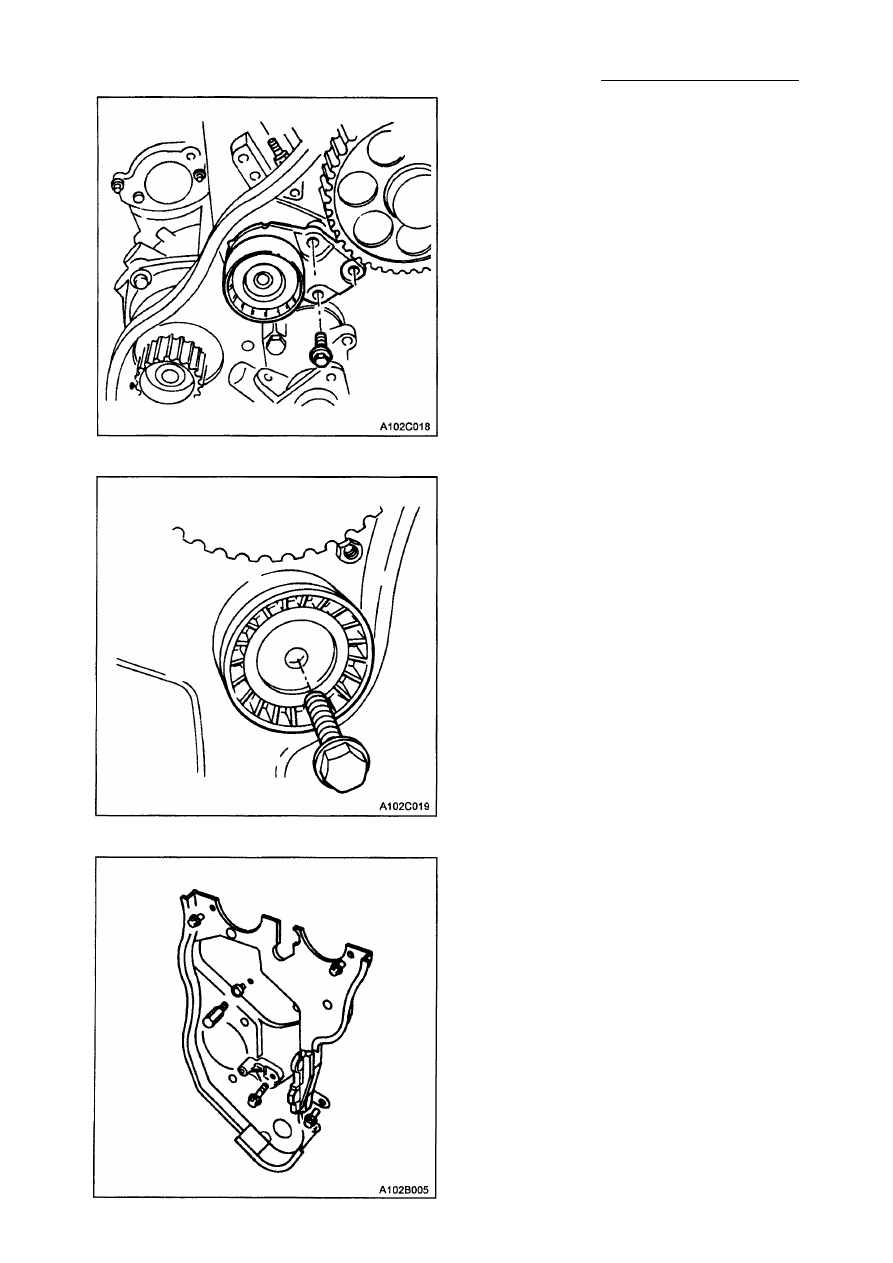

48. Открутите болт механизма натяжения

зубчатого ремня привода распред­

вала.

49. Снимите механизм натяжения зубчато­

го ремня привода распредвала.

50. Открутите болт натяжного ролика зуб­

чатого ремня привода распредвала.

5 1 . Снимите натяжной ролик зубчатого

ремня привода распредвала.

52. Открутите болты задней крышки зуб­

чатого ремня привода распредвала.

53. Снимите заднюю крышку зубчатого

ремня привода распредвала.

1С-18 ДВИГАТЕЛЬ DOHC

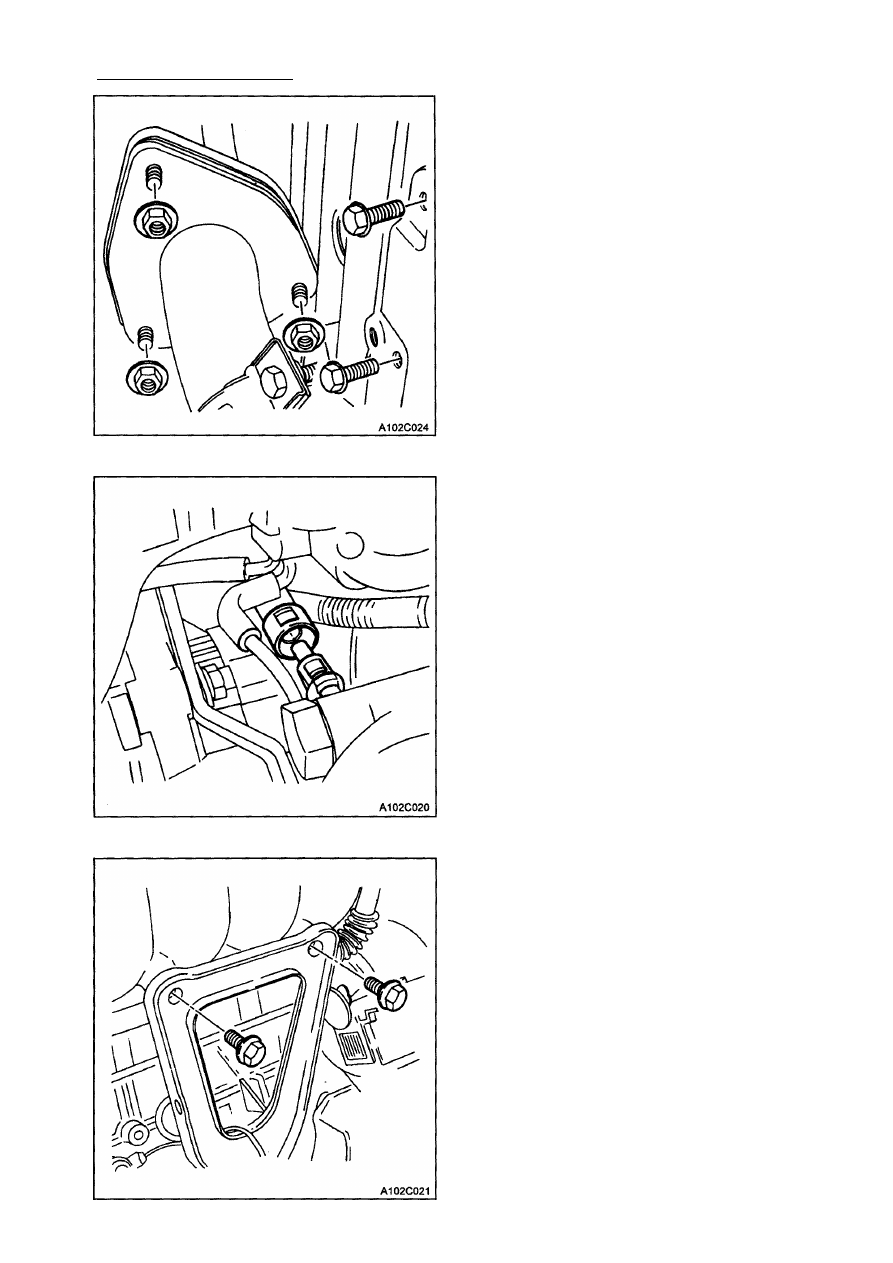

54. Открутите стопорные гайки выпускного

трубопровода на стойке выпускного

коллектора и болты на кронштейне.

55. Отсоедините все необходимые вакуум­

ные трубопроводы.

56. Отсоедините возвратный трубопровод

на регуляторе давления топлива.

57. Отсоедините подающий трубопровод

на топливном путепроводе.

58. Открутите стопорный болт регулиро­

вочного кронштейна генератора и
снимите кронштейн.

59. Отсоедините впускной трубопровод

обогревателя на головке цилиндров.

60. Отсоедините трубопровод расшири­

тельного бачка от корпуса дросселя.

6 1 . Открутите болты опорного крон­

штейна впускного коллектора.

ДВИГАТЕЛЬ DOHC 1С-19

62. Отсоедините трос дросселя на корпусе

дросселя и впускного коллектора.

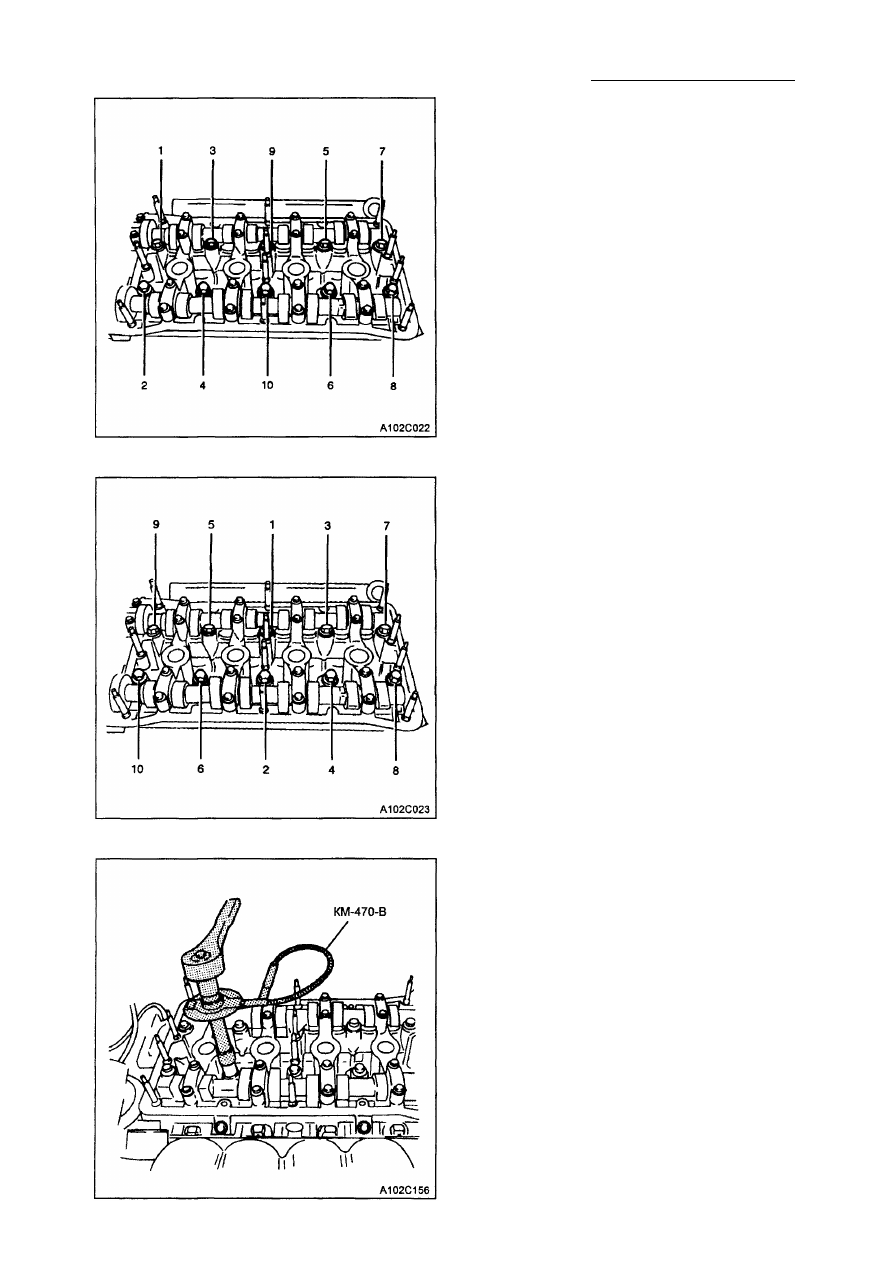

63. Постепенно отпустить все болты го­

ловки цилиндров в показанной после­
довательности.

64. Снимите болты головки цилиндров.
65. Снимите головку цилиндров вместе с

впускным и выпускным коллектором.

Примечания: Следите за тем, чтобы при
снятии головки цилиндров, в цилиндры не
попало моторное масло или охлаждающая
жидкость.
66. Снимите прокладку головки цилиндров.

Процедура чистки

1. Почистите поверхности прокладки

головки цилиндров и блока цилиндров

двигателя.

2. Удостоверьтесь, что поверхности прок­

ладки головки цилиндров и блока

цилиндров двигателя не имеет вмятин
и глубоких царапин.

3. Почистите болты головки цилиндров.

4. Осмотрите головку цилиндров на де­

формацию, см. "Детали головки ци­
линдров и газораспределительного
механизма" в этом разделе.

Процедура установки

1. Установите прокладку головки ци­

линдров.

2. Установите головку цилиндров вмес­

те с впускным и выпускным кол­
лектором.

3. Наживите болты головки цилиндров.

4. Затяните постепенно и в показанной

последовательности болты головки
цилиндров.
Затяжка
Затяните болты головки цилиндров с
усилием 25 Н•м

. Отрегулировать

болты с усилием 60° +60°+60

о

+10°,

используя динамометр КМ-470-В.

1С-20 ДВИГАТЕЛЬ DOHC

5. Соедините кабель дросселя на корпу­

се дросселя и на впускном коллек­

торе.

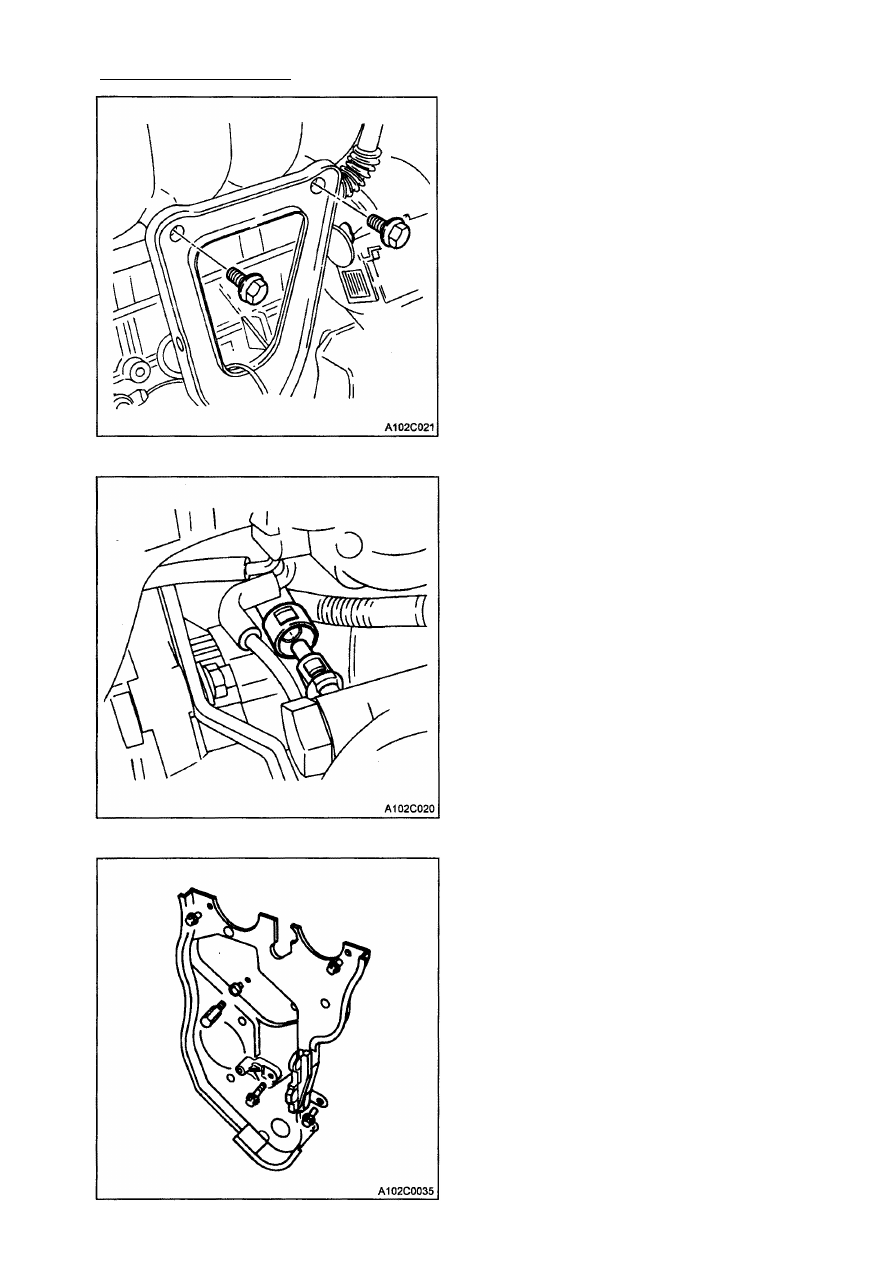

6. Вверните верхние болты опорного

кронштейна впускного коллектора на
впускном коллекторе.
Затяжка
Затяните верхние болты опорного
кронштейна впускного коллектора с
усилием 25 Н•м.

7. Соедините шланг охлаждающей жид­

кости расширительного бачка на кор­
пусе дросселя.

8. Соедините впускной шланг обогре­

вателя с головкой цилиндров.

9. Установите регулировочный кронш­

тейн генератора с болтом.
Затяжка

Затяните стопорный болт регулировоч­
ного кронштейна генератора с уси­

лием 20 Н•м.

10. Подсоедините подающий трубопро­

вод на топливном путепроводе.

11. Подсоедините возвратный трубопро­

вод на топливном путепроводе.

12. Подсоедините все необходимые ва­

куумные трубопроводы.

13. Наверните стопорные гайки гибкого

выпускного трубопровода на фланце
выпускного коллектора и болты на
кронштейне.
Затяжка
Затяните стопорные гайки выпускного

трубопровода и болты кронштейна с

усилием 40 Н•м.

14. Установите заднюю крышку зубчатого

ремня привода распредвала.

15. Наживите болты задней крышки зуб­

чатого ремня привода распредвала
Затяжка
Затяните болты задней крышки зубча­
того ремня привода распредвала с уси­
лием 10 Н•м
