ДВИГАТЕЛЬ SOHC 1В-71

9. Снять верхний подшипник шатуна.

10. Снять уступ на стенке цилиндра.
Внимание : Будьте осторожны при ра­

боте с поршнем. Изношенные поршне­

вые кольца острые и могут Вас ранить.
11. Снимите поршень.

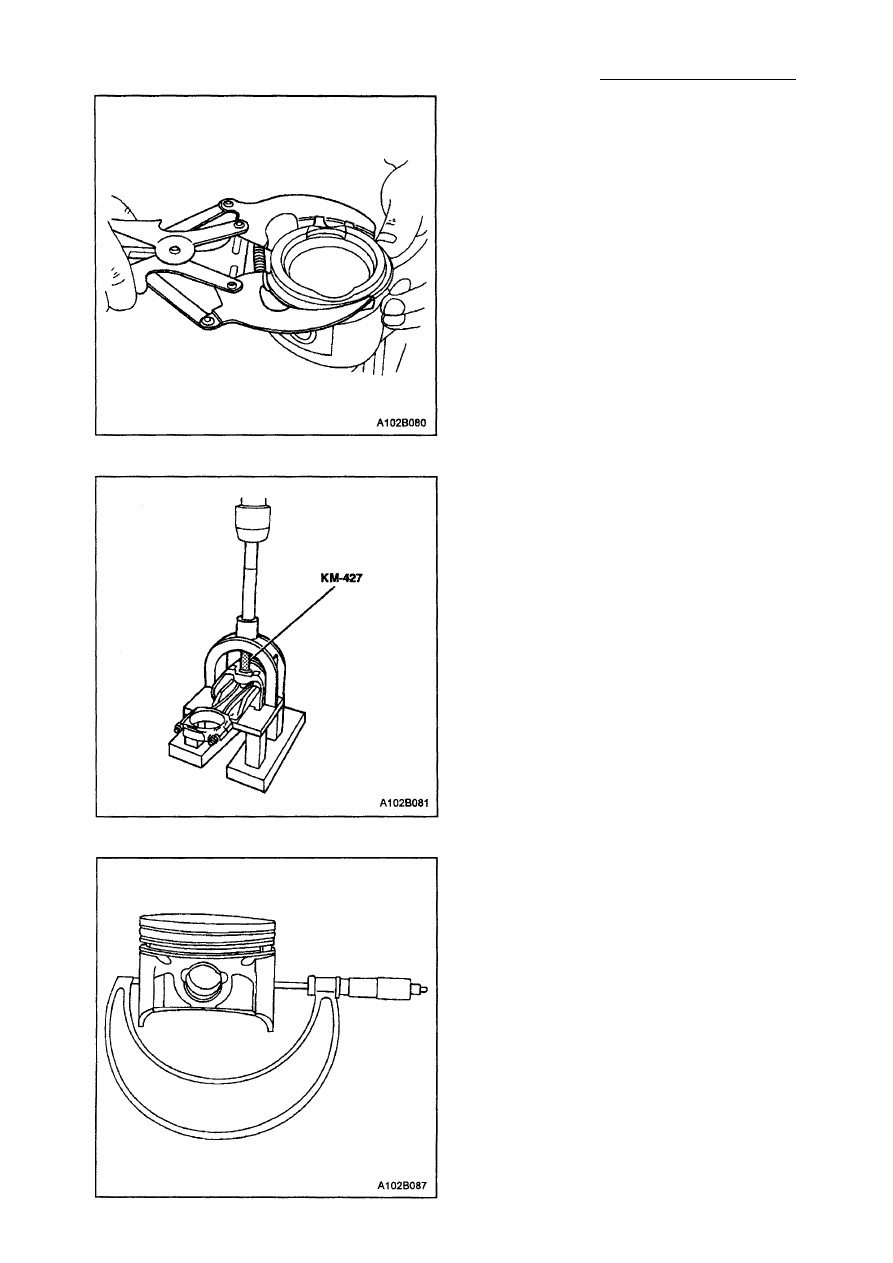

12. Используйте расширитель поршневых

колец для расширения поршневых
колец при установке и снятии.

13. Снимите поршневые кольца.

14. Снимите поршневой палец с поршня и

узла шатуна, с использованием комп­
лекта для технического обслужива­

ния поршневого пальца КМ-427.

15. Отделить поршень от шатуна.

Процедура проверки

1. Осмотреть шатун на предмет кривиз­

ны или коробления. Если шатун иск­
ривлен или покороблен, замените ша­

тун.

2. Осмотрите подшипники шатуна.
3. Осмотрите нижний конец шатуна на

предмет износа.

4. Осмотреть верхний конец шатуна на

предмет образования задиров.

5. Осмотреть поршень на предмет обра­

зования задиров, трещин или износа.

6. Исследовать поршень на предмет ко­

нусности с использованием микромет­
ра.

1В-72 ДВИГАТЕЛЬ SOHC

7. Исследовать поршень на предмет под­

гонки к шатуну.

8. Исследовать поверхность блока цилин­

дров двигателя на плоскопараллель-

ность с помощью поверочной линейки
и толщиномера (прибора для контроля

линейных зазоров). Смотреть "Специ­

фикации двигателя "вэтом разделе.

9. Исследовать посадочные места под

подшипники и центровку с помощью
нутромера. Смотреть "Спецификации
двигателя" в этом разделе. Если раз­
меры выше указанных в специфика­
циях, замените блок цилиндров двига­
теля.

10. Исследовать диаметр расточки цилин­

дра блока цилиндров двигателя на из­

нос, отклонение от нормы, образова­
ния уступов и конусность, используя
нутромер. Смотреть "Спецификации
двигателя" в этом разделе.

11. Исследовать диаметр цилиндров бло­

ка цилиндров двигателя на износ, хо­
нинговать цилидры, если необходимо.

Процедура установки

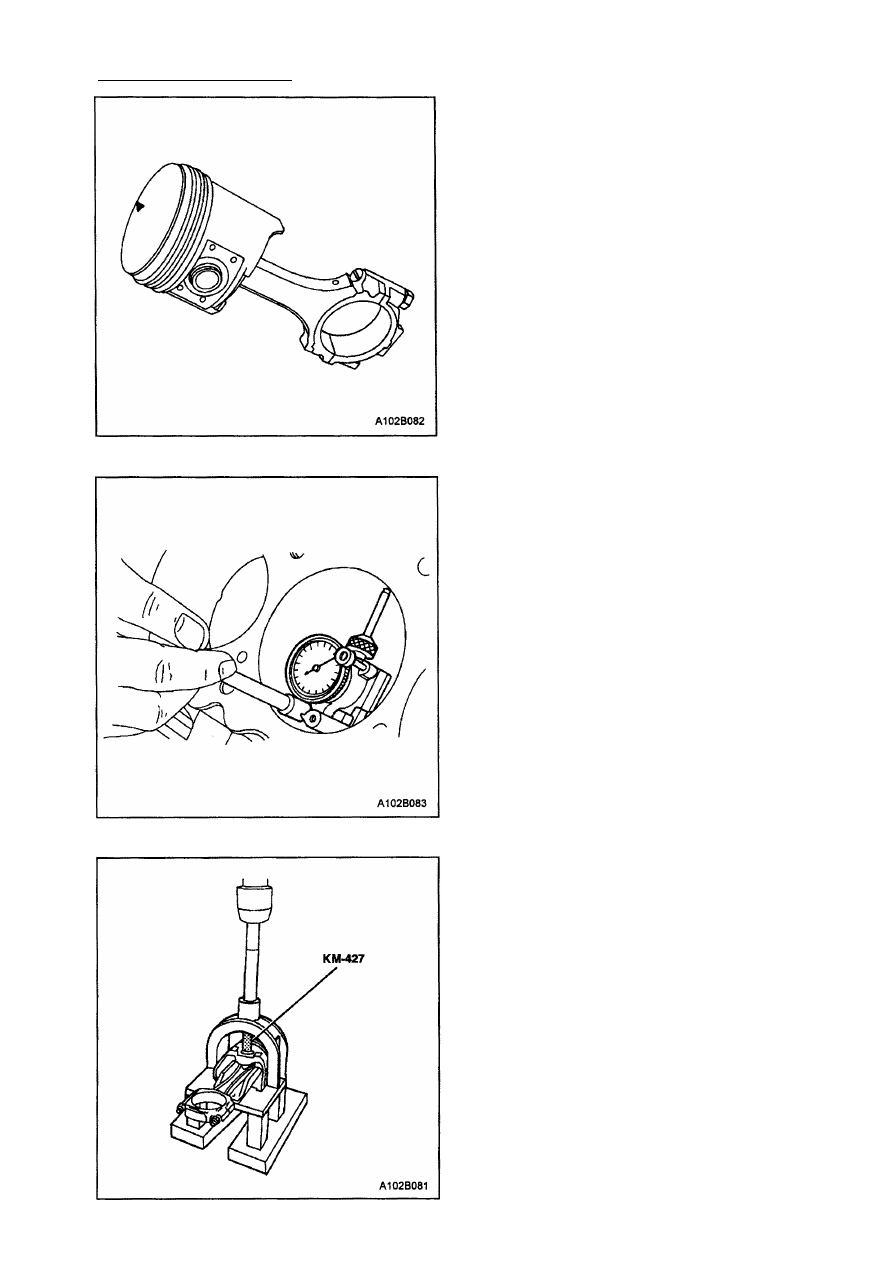

1. Совместить отметку на поршне и шату­

не так, чтобы соответствующие сторо­
ны были повернуты передней частью к
передней части двигателя.

2. Установить направляющую поршнево­

го пальца по поршню и шатуну.

3. Нанести слой чистого масла на порш­

невой палец.

4. Установить поршневой палец на про­

тивоположной стороне поршня.

5. Установить поршневой палец на пор­

шень и узел шатуна, используя комп­

лект для технического обслуживания

поршневого пальца КМ-427.

ДВИГАТЕЛЬ SOHC 1В - 73

6. Выбрать комплект новых поршне­

вых колец.

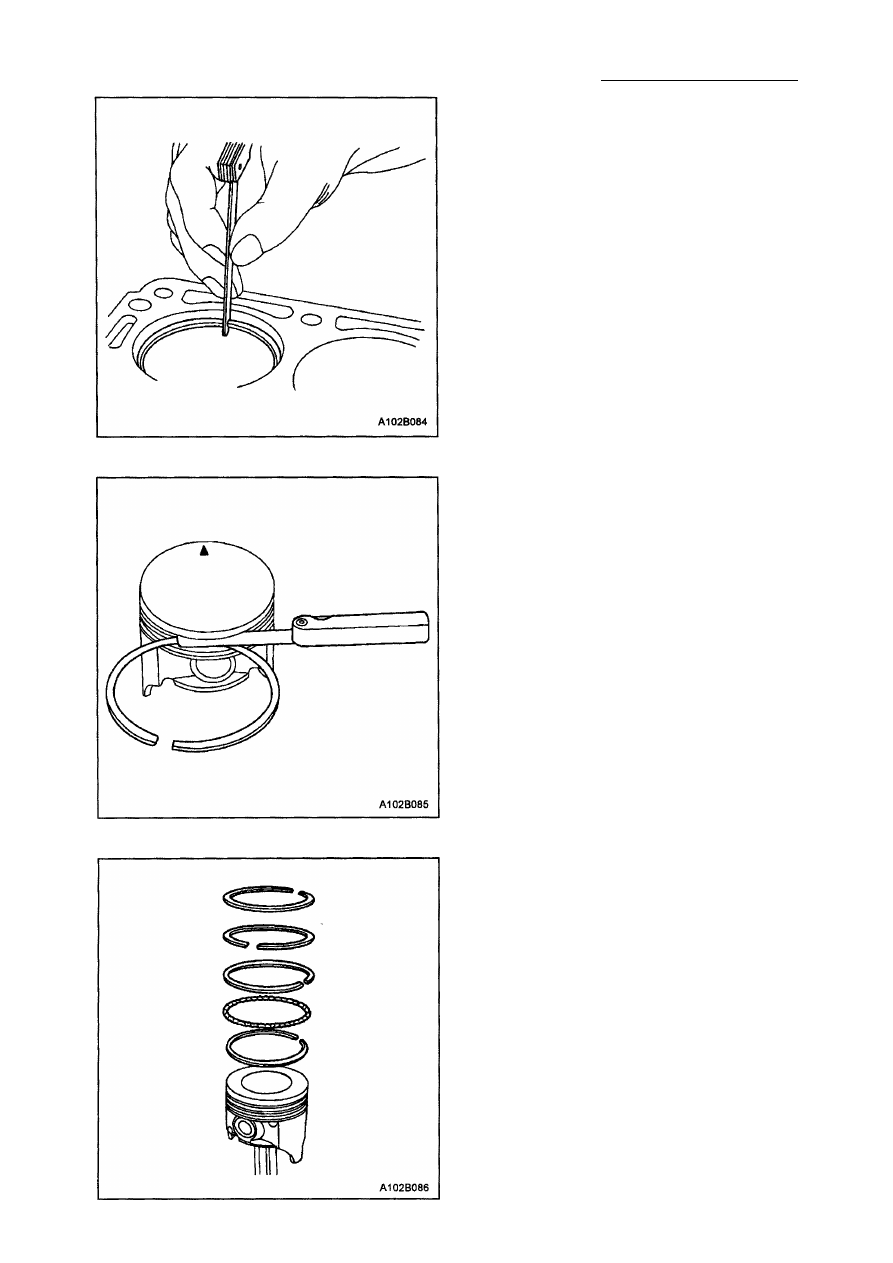

7. Измерить зазор поршневого кольца,

используя щуп. Смотреть "Специфи­
кации двигателя" в этом разделе.

8. Увеличить зазор поршневого кольца,

осторожно выпиливая излишек мате­
риала, если зазор поршневого кольца
ниже обусловленного в специфика­
циях.

9. Измерить боковой зазор поршневого

кольца, используя щуп для измерения
зазоров. Смотреть "Спецификации
двигателя" в этом разделе.

10. Если поршневое кольцо слишком тол­

стое, примерьте другое поршневое
кольцо.

11. Если Вы не можете подобрать ниод-

ного поршневого кольца, которое со­
ответствовало б спецификациям,
поршневое кольцо может быть зачи­
щено до нужного размера с помощью
наждачной бумаги, помещенной на

лист стекла.

12. Установить поршневое масляное ко­

льцо, расширитель, затем второе

масляное кольцо в нижнюю часть
кольцевой канавки поршня.

13. Установить компрессионное кольцо в

среднюю кольцевую канавку поршня.

14. Установить верхнее компрессионное

кольцо в верхнюю кольцевую канавку
поршня.

1В-74 ДВИГАТЕЛЬ SOHC

15. Для установки поршневых колец ис­

пользуйте кольцерасширитель для
установки поршневого кольца. Не
расширяйте поршневые кольца свы­
ше расширения, необходимого для
установки.

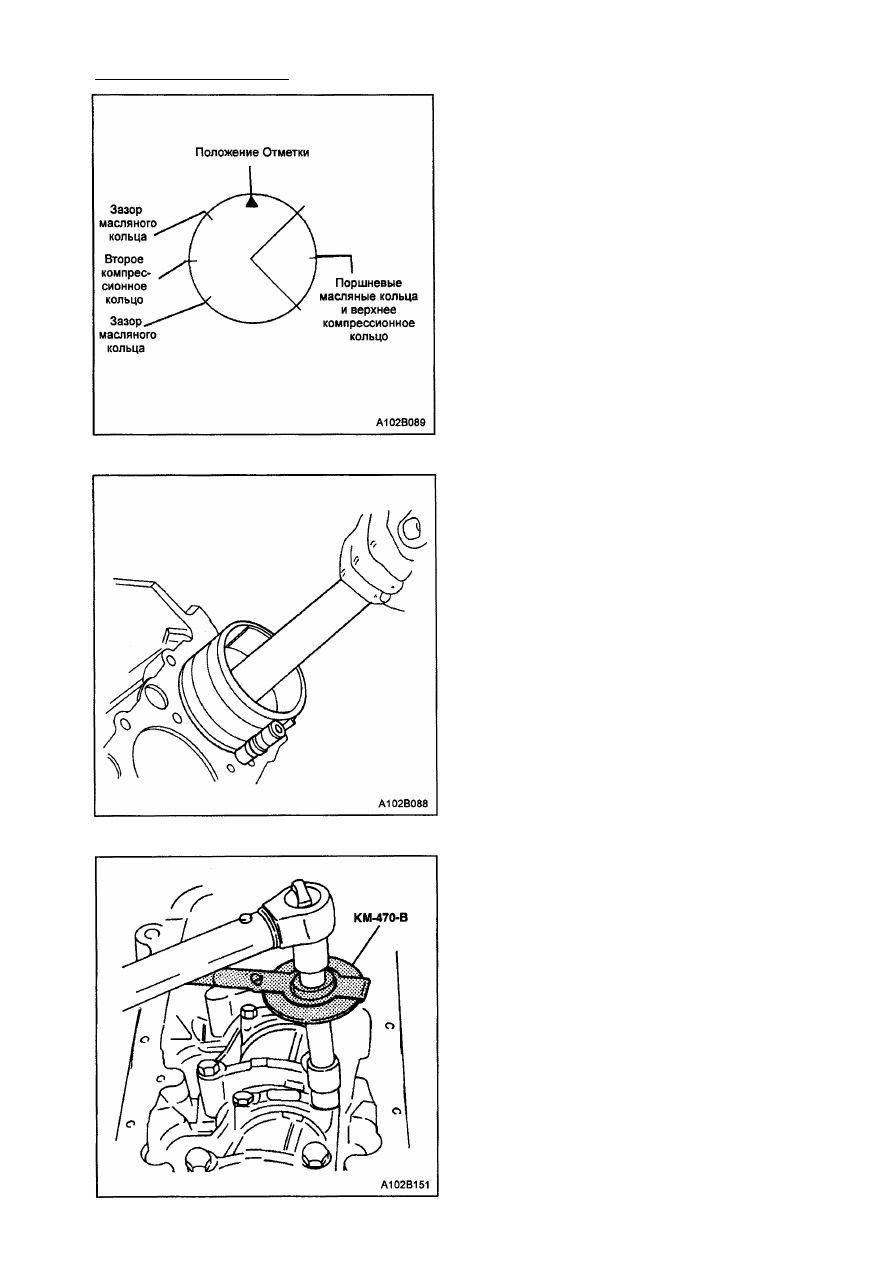

16. Расположите в шахматном порядке

поршневые масляные кольца, зазоры
масляного кольца, второе компрес­
сионное кольцо и верхнее компрес­
сионное кольцо относительно от­
метки верхней части поршня.

17. Смазать стенку цилиндра и поршне­

вые кольца чистым моторным мас­

лом.

18. Установить поршень, используя уст­

ройство для сжатия кольца и дере­
вянную рукоятку. Направить нижний
конец шатуна для предотвращения
повреждения шейки коленчатого
вала.

19. Установить крышку шатуна и подшип­

ники. Смотреть "Шатунные и корен­
ные подшипники коленчатого вала и
определение их состояния" в этом

разделе.

20. Установить болты крышки подшипни­

ков шатуна.
Затяжка
Затянуть болты крышки подшипников
шатуна с усилием 25 Н•м. Используя

дина-мометр КМ-470-В, затянуть од­

ним поворотом в 30° + один поворот в

15°.
