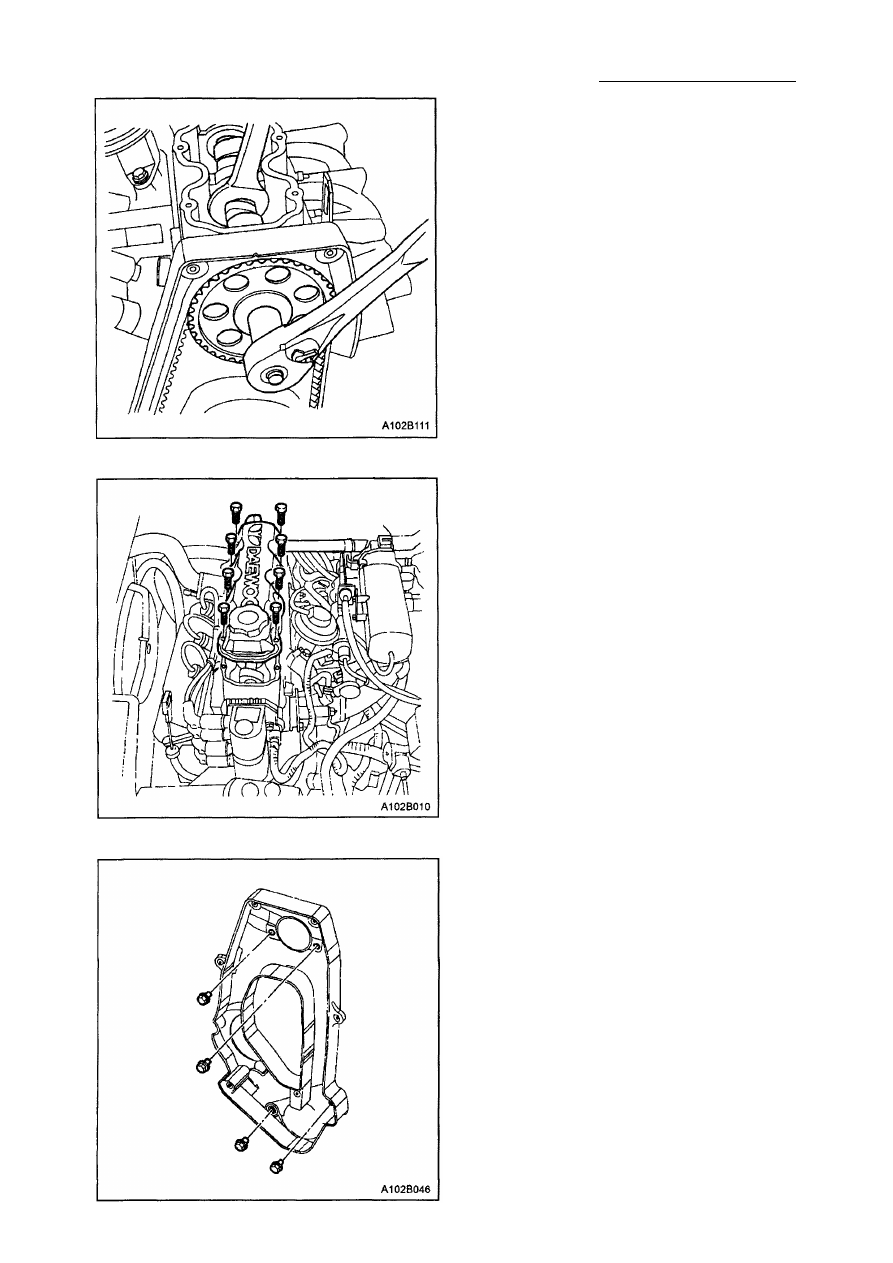

ДВИГАТЕЛЬ SOHC 1В-59

Процедура установки

Примечание: Будьте чрезвычайно ос­

торожны, чтобы не нанести никаких ца­

рапин, вмятин или другого поврежде­
ния распредвалу. Такое повреждение
может ухудшить работу машины.

1. Установить газораспределительный ме­

ханизм распредвала.

2. Крепко удерживая распредвал на мес­

те, установите болты газораспредели­
тельного механизма.
Затяжка

Затянуть болты газораспределитель­
ного механизма кулачкового вала с
усилием 45 Н•м.

3. Установить крышку газораспределите­

льного механизма.

4. Установить болты крышки газораспре­

делительного механизма.
Затяжка

Затянуть болты крышки газорасп­
ределительного механизма с усилием

10 Н•м.

5. Установить зубчатый ремень привода

распредвала. См. "Зубчатый ремень

привода распредвала" в этом разделе.

6. Подсоединить отрицательный кабель

аккумуляторной батареи.

ЗАДНЯЯ КРЫШКА ЗУБЧАТОГО

РЕМНЯ ПРИВОДА РАСПРЕДВАЛА

Процедура снятия

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Снять зубчатый ремень привода расп­

редвала. См. "Зубчатый ремень при­
вода распредвала" в этом разделе.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения
распредвалу. Такое повреждение может

ухудшить работу машины.

3. Снять механизм распредвала. См. "Ме­

ханизм распредвала" в этом разделе.

4. Отвинтить болт автоматического меха­

низма натяжения зубчатого ремня при­
вода распредвала.

5. Снять автоматический механизм натя­

жения зубчатого ремня привода расп­
редвала.

6. Отвинтить болты задней крышки зубча­

того ремня привода распредвала.

7. Снять заднюю крышку зубчатого ремня

привода распредвала.

1В-60 ДВИГАТЕЛЬ SOHC

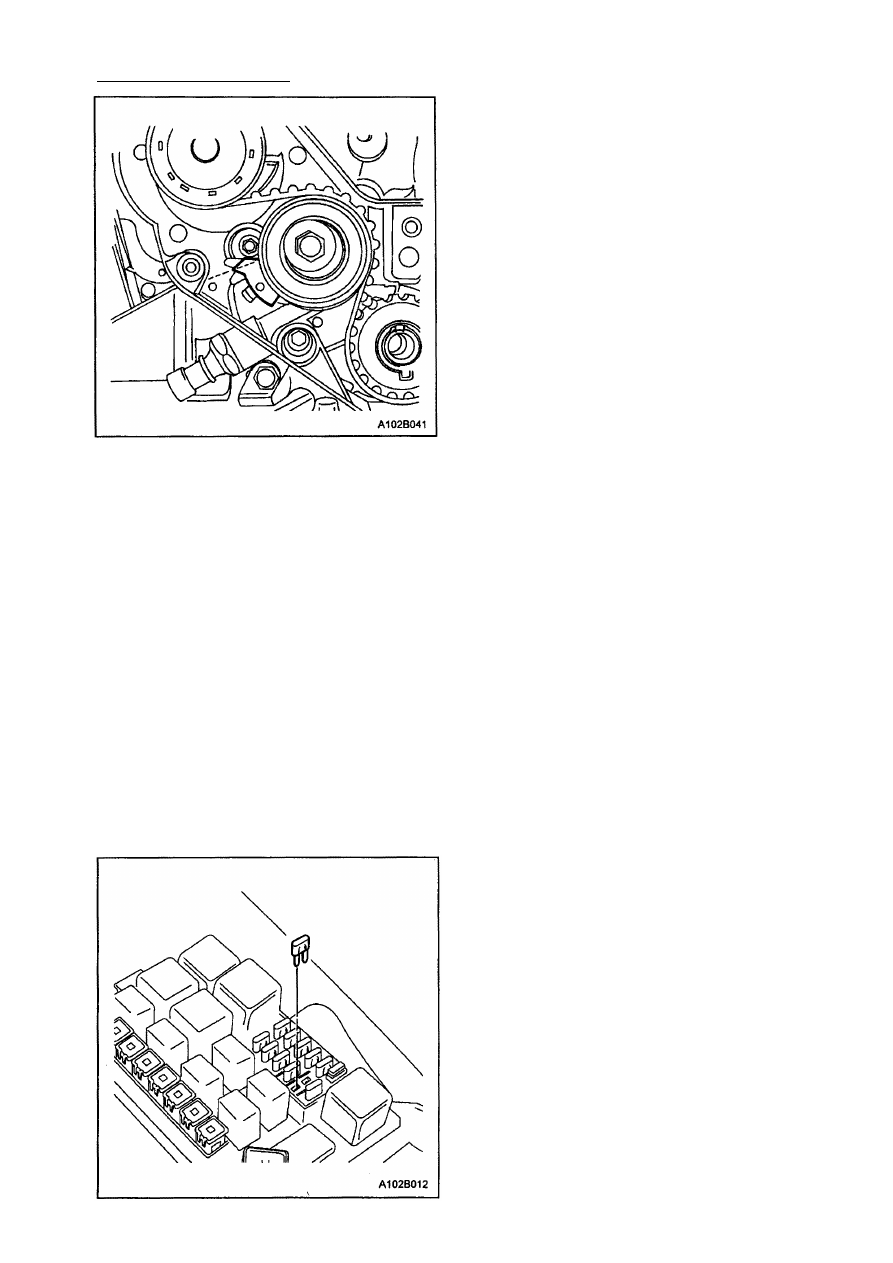

Процедура установки

1. Установить заднюю крышку зубчатого

ремня привода распредвала.

2. Наживить болты задней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затянуть болты задней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

3. Установить автоматический механизм

натяжения зубчатого ремня привода
распредвала.

4. Наживить болт автоматического меха­

низма натяжения зубчатого ремня при­
вода распредвала.

Затяжка

Затянуть болт автоматического меха­
низма натяжения зубчатого ремня
привода распредвала с усилием
20 Н•м.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения
распредвалу. Такое повреждение может
ухудшить работу двигателя.
5. Установить механизм распредвала. См.

"Газораспределительный механизм" в

этом разделе.

6. Установить зубчатый ремень привода

распредвала. См. "Зубчатый ремень
привода распредвала" в этом разделе.

7. Подсоединить отрицательный провод

аккумуляторной батареи.

Д В И Г А Т Е Л Ь

(Показан левосторонний привод, пра­

восторонний привод аналогичный).

Необходимые инструменты:

Динамометр КМ-470-В.

Процедура снятия
Внимание: на машинах, оборудованных
механической коробкой передач меха­
низм переключения передач должен быть

снят перед снятием двигателя. См.
Раздел 5В, "Пятискоростная механичес­
кая коробка передач".

1. Снять предохранитель топливного на­

соса.

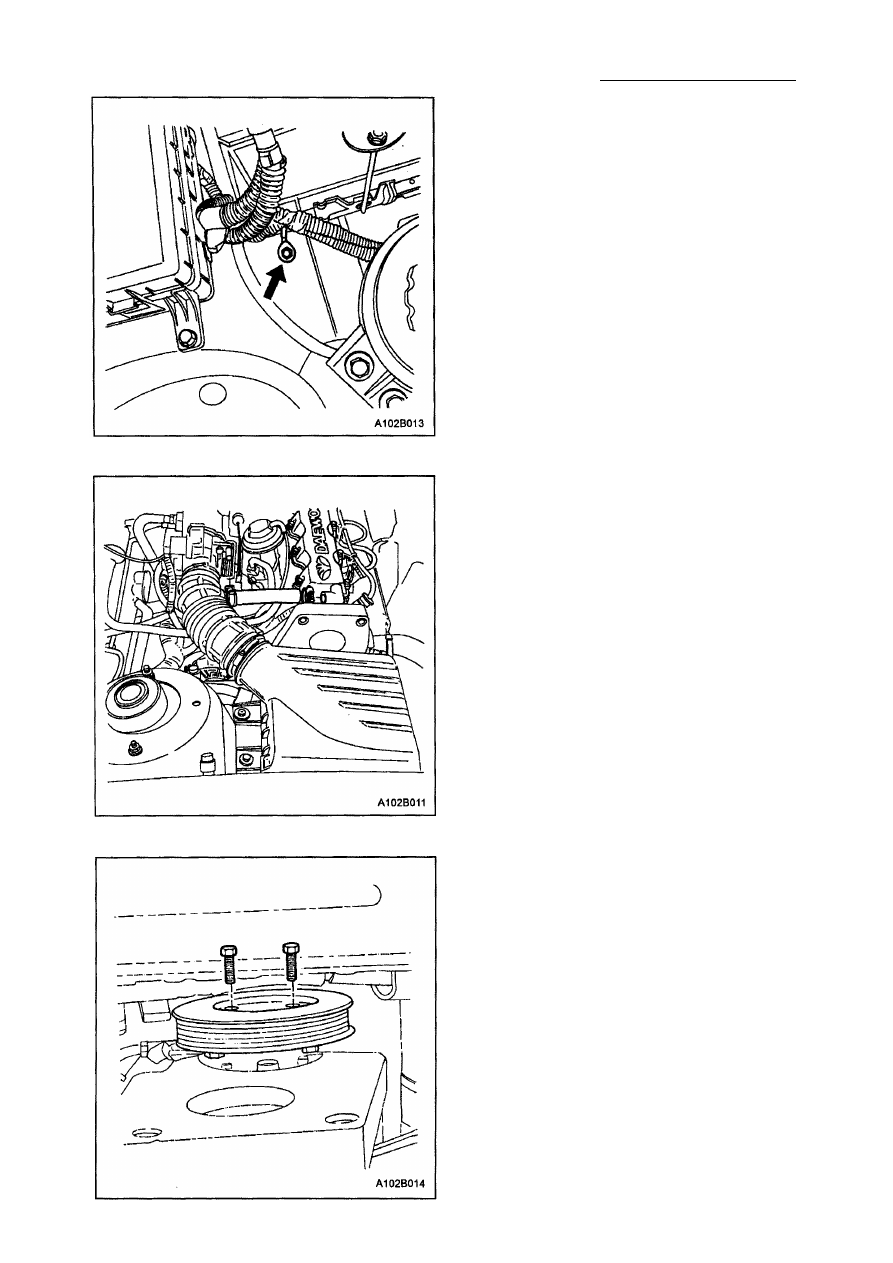

ДВИГАТЕЛЬ SOHC 1В-61

2. Завести двигатель. Провернуть в тече­

ние 10 сек коленчатый вал двигателя
после того, как он остановится, для то­
го, чтобы освободить топливную систе­
му от давления топлива.

3. Снять кожух. См. Раздел 9R, "Передняя

часть кузова".

4. Слить моторное масло.

5. Отсоединить отрицательный провод ак­

кумуляторной батареи.

6. Отсоединить положительный провод

аккумуляторной батареи.

7. Отсоединить отрицательный провод ак­

кумуляторной батареи от кузова ма­
шины.

8. Освободить систему кондиционирова­

ния воздуха, если такая имеется. См.

раздел 7В, "Ручное управление систе­

мами отопления, вентиляции и кон­
диционирования".

9. Отсоединить колодку датчика темпе­

ратуры воздуха коллектора.

10. Снять воздушный всасывающий трубо­

провод с корпуса дросселя и корпус
воздушного фильтра.

11. Отсоединить всасывающую трубу дви­

гателя от крышки газораспределитель­
ного механизма.

12. Снять правое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

13. Снять правое переднее колесо вместе

с брызгозадерживающим щитком.

14. Снять приводной ремень компрессора,

если такой имеется.

15. Снять приводной ремень генератора.
16. Снять болты шкива насоса усилителя

рулевого управления.

17. Снять шкив насоса усилителя рулевого

управления.

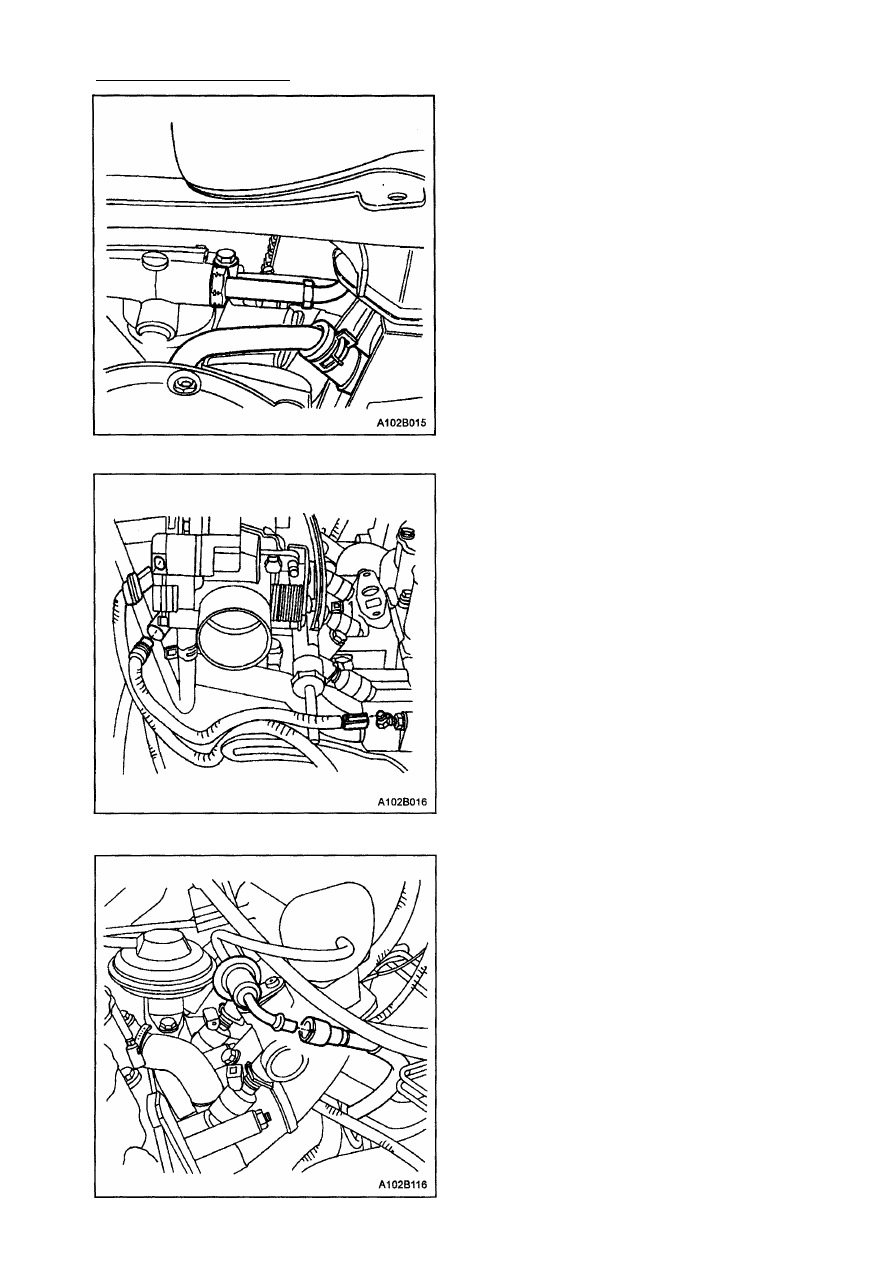

1В-62 ДВИГАТЕЛЬ SOHC

18. Слить охлаждающую жидкость двига­

теля. См. Раздел 1D, "Система ох­
лаждение двигателя".

19. Снять радиатор системы охлаждения

и вентиляторы, охлаждающие дви­
гатель. См. Раздел 1D, "Система ох­

лаждение двигателя".

20. Отсоединить верхний трубопровод ра­

диатора от корпуса термостата.

2 1 . Отсоединить трубопровод охлаждаю­

щей жидкости распределительного
бочка от радиатора.

22. Отсоединить обратный трубопровод

рулевого привода с усилителем от на­
соса усилителя рулевого управления,
если такой имеется.

23. Слить систему рулевого привода с

усилителем, если такой имеется.

24. Отсоединить шланг подачи рулевого

привода с усилителем от насоса уси­

лителя рулевого управлением, если
такой имеется.

25. Отсоединить колодку на катушке за­

жигания системы зажигания и зажим
заземления электронного модуля уп­

равления двигателя на впускном кол­

лекторе и на стартере.

26. Отсоединить колодку кислородного

датчика.

27. Отсоединить колодки на топливных

форсунках.

28. Отсоединить колодку регулирующего

пневмоклапана режима холостого хо­

да.

29. Отсоединить колодку датчика поло­

жения дросселя.

30. Отсоединить колодку датчика тем­

пературы охлаждающего средства

двигателя.

3 1 . Отсоединить колодку датчика темпе­

ратуры охлаждающего средства и

датчик детонационного сгорания топ­
лива, если такой имеется.

32. Отсоединить колодку регулятора нап­

ряжения генератора.

33. Отсоединить все вакуумные трубоп­

роводы, включая трубопровод ваку­

умного тормоза с усилителем.

34. Отсоединить обратный топливопро­

вод на регуляторе давления топлива.

35. Отсоединить подающий топливопро­

вод на топливном путепроводе.

36. Отсоединить кабель дросселя от кор­

пуса дросселя и кронштейн впускного
коллектора.
