ДВИГАТЕЛЬ SOHC 1В-43

7. Установить датчик давления масла.

Затяжка
Затянуть датчик давления масла с
усилием 40 Н•м.

8. Подсоединить колодку к датчику дав­

ления масла.

9. Установить правостороннее колесо

вместе с противобрызговым щитком.

10. Проверить уровень масла и долить

масло до отметки "FULL".

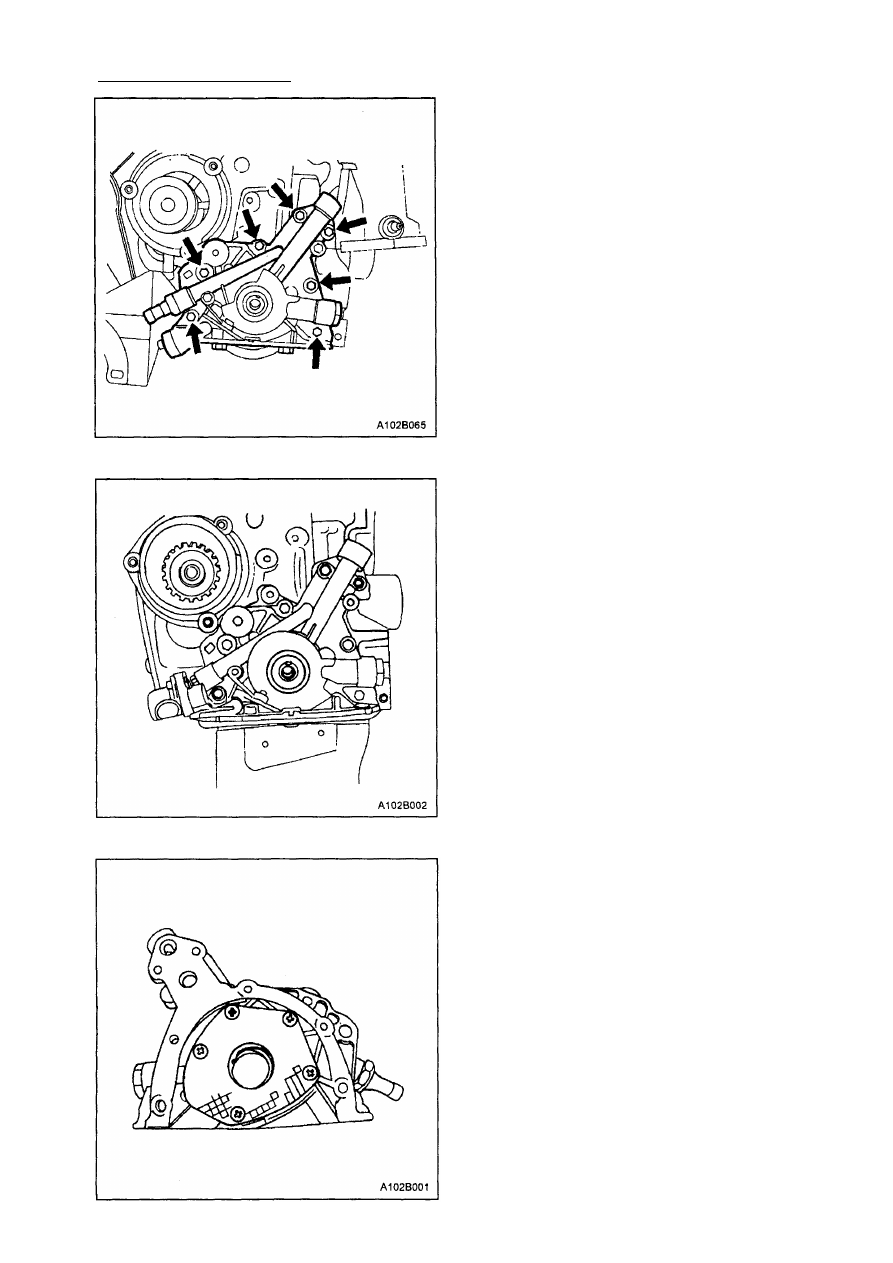

Процедура снятия

1. Отсоединить отрицательный провод

аккумуляторной батареи.

2. Снять насос усилителя рулевого уп­

равления, если такой имеется. См.
Раздел 6А, "Рулевое управления с уси­

лителем".

3. Снять зубчатый ремень привода расп­

редвала. Смотреть "Зубчатый ремень
привода распредвала "в этом разделе.

4. Снять заднюю крышку зубчатого ремня

привода распредвала. Смотреть "Зад­
няя крышка зубчатого ремня привода

распредвала" в этом разделе.

5. Отсоединить колодку датчика давле­

ния масла.

6. Снять болт датчика положения колен­

чатого вала.

7. Снять датчик положения коленчатого

вала.

8. Снять масляный поддон. Смотреть

"Масляный картер" в этом разделе.

9. Снять подающий трубопровод масля­

ного насоса и болты опорного кронш­

тейна.

10. Снять подающий трубопровод масля­

ного насоса.

1В-44 ДВИГАТЕЛЬ SOHC

11. Отвинтить стопорные болты масля­

ного насоса.

12. Отсоединить масляный насос и про­

кладку от блока цилиндров двигателя
и масляный картер.

13. Снять масляный насос.

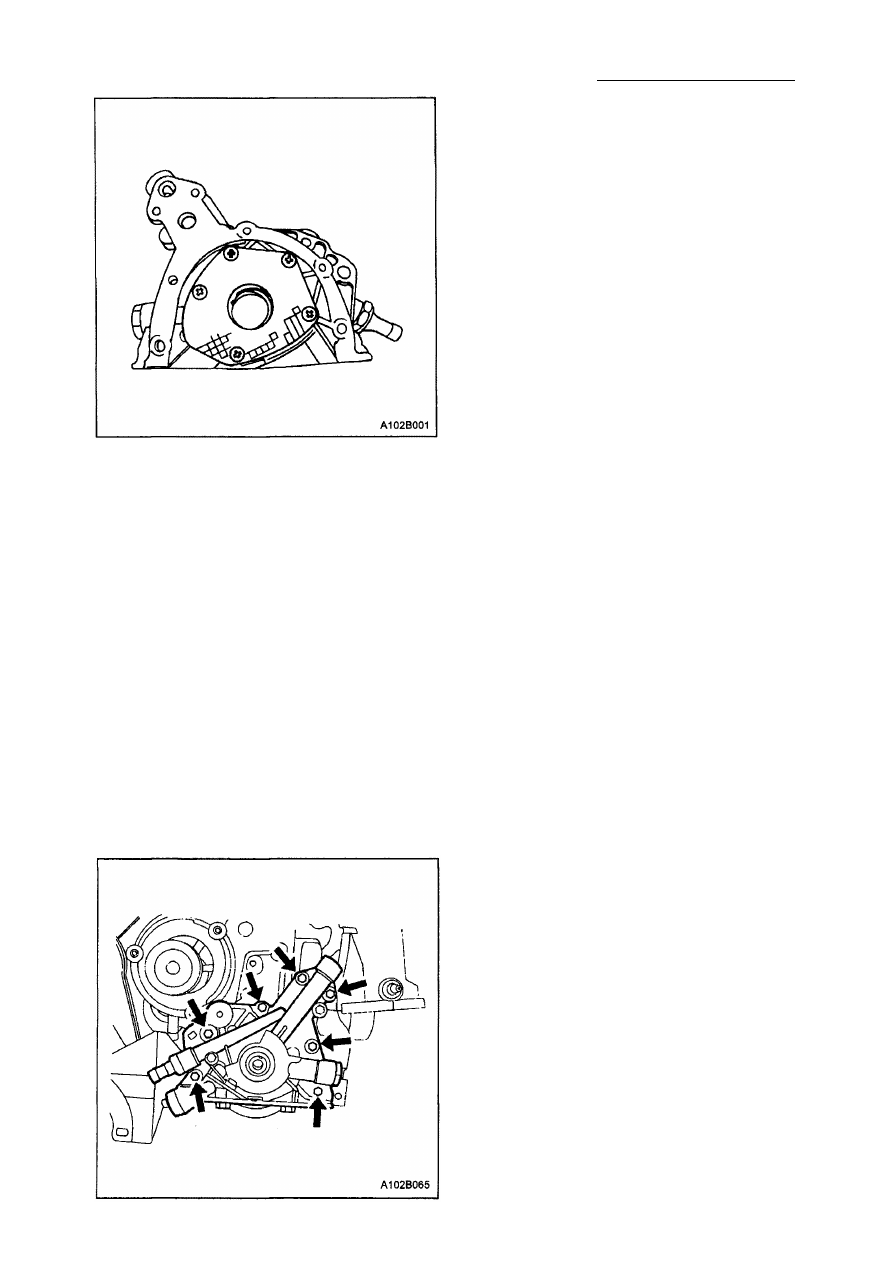

Процедура осмотра

1. Почистить масляный насос и сопряжен­

ные поверхности прокладки блока ци­

линдров двигателя.

2. Снять болт перепускного клапана.
3. Снять перепускной клапан и пружину.
4. Снять уплотнение масляный насос-ко­

ленчатый вал.

5. Снять болты задней крышки масляного

насоса.

6. Снять заднюю крышку.

ДВИГАТЕЛЬ SOHC 1В-45

7. Почистить корпус масляного насоса и

все детали.

8. Осмотреть все детали на предмет из­

носа. Смотреть "Спецификации двига­
теля" в этом разделе.

9. Покрыть все детали масляного насоса

чистым моторным маслом.

10. Снова установить все детали масля­

ного насоса.

Примечание: Заполнить полость масля­
ного насоса моторным маслом для обес­
печения заливки масляного насоса. Если
вы этого не сделаете, то Вы можете на­
нести вред двигателю.
11. Установите заднюю крышку масляного

насоса и болты.

Затяжка
Затяните болты задней крышки мас­
ляного насоса с усилием 6 Н•м.

12. Установите перепускной клапан, пру­

жину, шайбу и болт.

Затяжка
Затяните болт перепускного клапана
масляного насоса с усилием 30 Н•м.

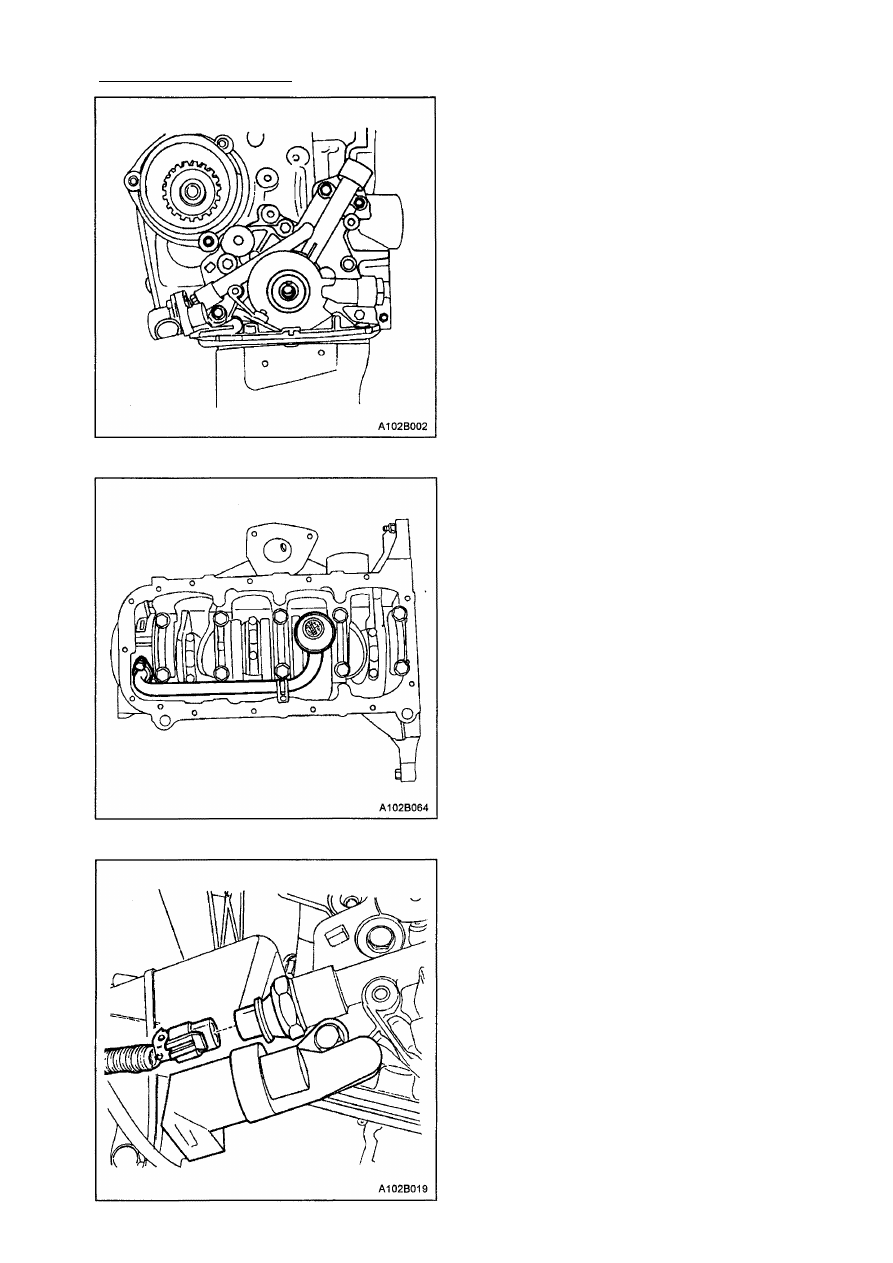

Процедура установки

1. Использовать для прокладки масляно­

го насоса полосу герметика, вулканизи­
рованного при комнатной температуре.

2. Установить новую прокладку масляного

насоса на масляный насос.

3. Нанести слой Loctite-573 на резьбовые

соединения болтов масляного насоса.

4. Установить масляный насос на блок ци­

линдров двигателя с помощью болтов.
Затяжка
Затянуть болты масляного насоса с
усилием 10 Н•м.

1В-46 ДВИГАТЕЛЬ SOHC

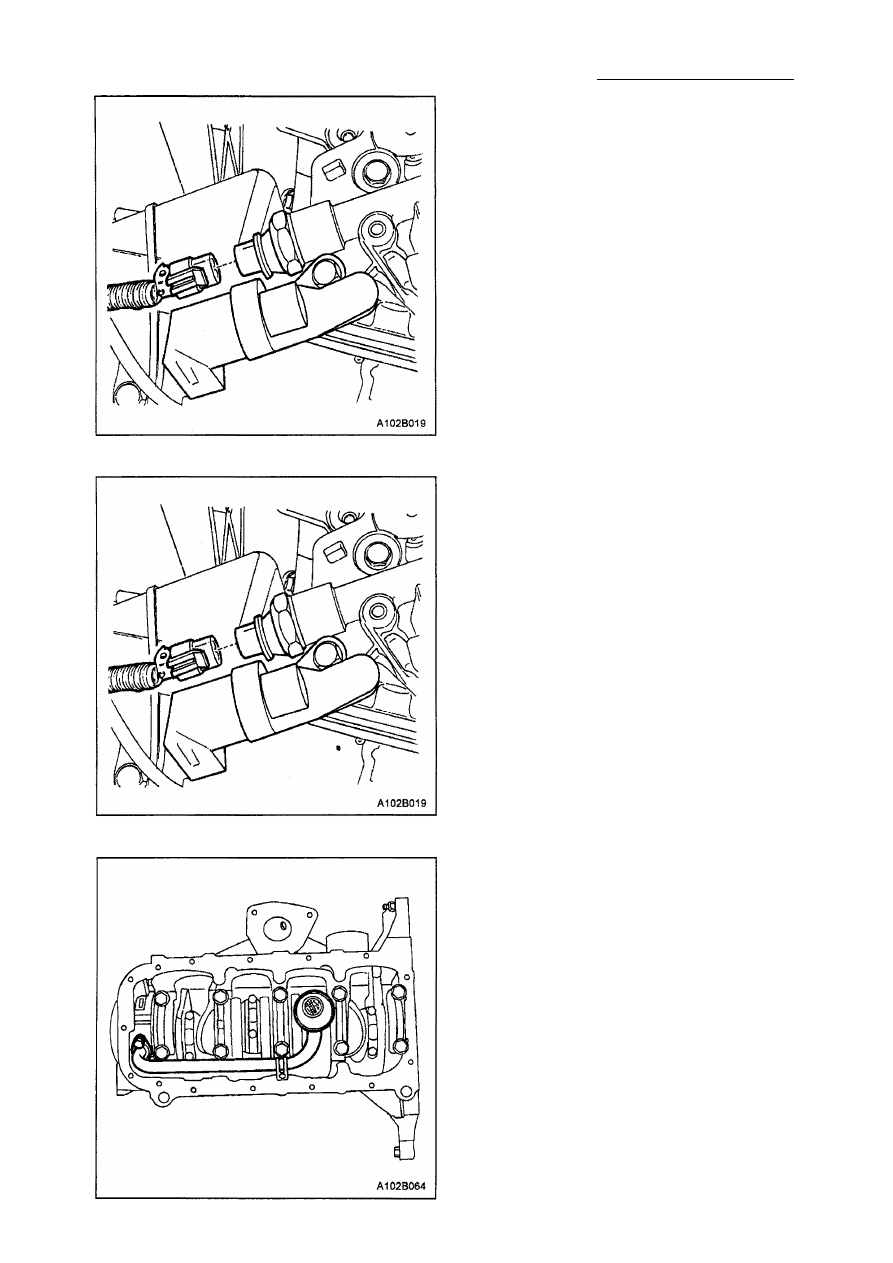

7. Нанести слой Loctite-573 на резьбовые

соединения подающего трубопровода
масляного насоса и болты опорного
кронштейна.

8. Установить подающий трубопровод ма­

сляного насоса и болты.
Затяжка

Затянуть подающий трубопровод мас­

ляного насоса и болты опорного кронш­
тейна с усилием 10 Н•м.

9. Установить масляный картер. Смот­

реть "Масляный картер" в этом раз­
деле.

10. Установить датчик положения колен­

чатого вала и болт.
Затяжка
Затянуть стопорный болт датчика по­
ложения коленчатого вала с усилием

10 Н•м.

11. Соединить колодку датчик давления

масла.

12. Установить заднюю крышку зубчатого

ремня привода распредвала. Смот­
реть "Задняя крышка зубчатого

ремня привода распредвала" в этом
разделе.

13. Установить зубчатый ремень привода

распредвала. Смотреть "Зубчатый

ремень привода распредвала" в этом
разделе.

14. Установить насос усилителя рулевого

управления, если такой имеется. См.
Раздел 6А, Рулевое управления с
усилителем.

15. Подсоединить отрицательный провод

аккумуляторной батареи.

5. Установить новый масляный насос на

уплотнение вала коленчатого вала.

6. Покрыть тонким слоем смазки край

уплотнения.
