ДВИГАТЕЛЬ SOHC 1В-3

СПЕЦИФИКАЦИИ ДВИГАТЕЛЯ (окончание)

Применение

Описание (ручной и автоматический)

Наружный диаметр подшипника:
№ 1

39.500 мм (1.555 дюйма)

№ 2

39.750 мм (1.564 дюйма)

№ 3

40.000 мм (1.574 дюйма)

№ 4

40.250 мм (1.584 дюйма)

№ 5

40.500 мм (1.594 дюйма)

Коленчатый вал:

Диаметр коренной шейки:

54.982 - 54.994 мм (2.164 - 2.165 дюйма)

Конусность (max)

0.005 мм (0.0001 дюйма )

Отклонение от круглой формы (max)

0.004 мм (0.0001 дюйма)

Зазор коренного подшипника

0.005 мм (0.0001 дюйма)

Биение торца коленчатого вала

0.1 мм (0.003 дюйма)

Диаметр шатунной шейки:

42.971 - 42.987 мм (1.691- 1.692 дюйма)

Конусность (max)

0.005 мм (0.0001 дюйма)

Отклонение от круглой формы (max)

0.004 мм (0.0001 дюйма)

Зазор подшипника шатуна

0.019 0.070 мм (0.0007 - 0.0027 дюйма)

Боковой зазор шатуна

0.070 - 0.242 мм (0.0027 - 0.009 дюйма)

Клапанный механизм:

Компенсатор клапанного зазора

Гидравлический

Плоский угол (весь)

46°

Опорный угол (весь)

46°

Опорное биение (max, все)

0.03 мм (0.019 дюйма)

Торцевое биение (max, все)

0.03 мм (0.019 дюйма)

Ширина седла:
Впускное отверстие

1.3 - 1.5 мм (0.051 - 0.059 дюйма)

Выпускное отверстие

1.6 - 1.8 мм (0.063 - 0.071 дюйма)

Внутренний диаметр направляющей втулки
клапана

7.030 - 7.050 мм (0.276 - 0.277 дюйма)

Диаметр штока клапана

7 мм (0.275 дюйма)

Диаметр тарелки клапана:

Впускной

38.0 мм (1.49 дюйма)

Выпускной

31.0 мм (1.22 дюйма)

Нагрузки на пружину клапана:
Открытый клапан

625 + 25 N (461 + 18 фунтов) @ 21.5 мм

(0.846 дюйма)

Закрытый клапан

275 + 15 N (202 + 11 фунтов) @ 31.5 мм

(1.240 дюймов)

Масляный насос:

Зазор между корпусом масляного насоса и
наружным ротором

0.400 - 0.484 мм(0.0157 - 0.0191 дюйма)

Боковой зазор наружного ротора

0.045 - 0.100 мм (0.0018 - 0.0039 дюйма)

Боковой зазор внутреннего ротора

0.035 - 0.085 мм(0.0014 - 0.0033 дюйма)

Свободная длина пружины клапана

81 мм (3.2 дюйма)

1В-4 ДВИГАТЕЛЬ SOHC

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Фунт/фут

Фунт/дюйм

Фиксирующий болт трубопровода компрессора

33

24

-

Монтажные болты компрессора

27

20

-

Монтажные болты крепления компрессора

50

36

Болты корпуса воздушного фильтра

12

-

106

Регулировочный болт генератора переменного

тока

20

15

-

Фиксирующий болт регулировочной подвески
генератора переменного тока

20

15

-

Болт кулачкового механизма
распределительного вала

45

33

-

Болты прижимной пластины
распределительного вала

10

-

89

Болты крышки подшипника шатуна

25

+30° +15°

18

+30° +15°

-

Фиксирующие болты насоса для подачи
охлаждающей жидкости

10

-

89

Температурный датчик охлаждающей
жидкости

20

15

-

Болты крышки подшипника распредвала

50

+45° +15°

37

+45°+15°

-

Болт шкива коленчатого вала

95

+30° +15°

70

+30° +15°

-

Фиксирующий болт датчика положения
распредвала

10

-

89

Болты головки цилиндра (монтажные болты
головки цилиндра и корпуса опоры
распределительного вала)

25

+60° +60°
+60° +10°

18

+60° +60°
+60° +10°

-

Болты крепления катушки зажигания

10

-

89

Монтажные болты пластины катушки зажигания

10

-

89

Болт крепежный подъемной скобы двигателя.

25

18

-

Соединительные гайки для подвески

двигателя.

40

30

-

Фиксирующие болты крепежной детали

подвески двигателя

60

44

-

Болты, фиксирующие крепежную деталь
подвески двигателя

60

44

-

Болты крепежной детали выхлопной трубы

40

30

-

Гайки, фиксирующие выхлопную трубу к
каталитическому нейтрализатору выхлопных
газов или соединительному патрубку

30

22

-

Гайки, фиксирующие выхлопную трубу к
выхлопному патрубку

40

30

-

Болты теплозащитного экрана выхлопного
патрубка

15

11

-

Гайки выхлопного патрубка

25

18

-

Болты гибкой пластины

60

44

-

ДВИГАТЕЛЬ SOHC 1В-5

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ (окончание)

Применение

Н•м

Фунт/фут

Фунт/дюйм

Болты крышки осмотра гибкой пластины

10

-

89

Болты маховика

35

+30° +15°

25

+30°+15°

-

Болты крышки осмотра маховика

12

-

106

Фиксирующие болты балки автомобильной
рамы

25

18

-

Фиксирующие гайки впускного коллектора

25

18

-

Фиксирующие болты опорного кронштейна
впускного коллектора

22

16

-

Болты для нижней крышки зубчатого ремня
привода распредвала

10

-

89

Фиксирующие болты масляного картера

10

-

89

Пробка сливного отверстия масляного картера

55

41

Датчик давления масла

40

30

Фиксирующие болты масляного насоса

10

-

89

Болты опорного кронштейна и масляного
насоса / подающая трубка

10

-

89

Редукционный клапан масляного насоса

30

22

-

Болты задней крышки масляного насоса

6

53

Монтажные болты насоса усилителя руля

25

18

-

Болты шкива насоса усилителя руля

25

18

-

Болты задней крышки зубчатого ремня
привода распредвала

10

-

89

Болты правой скобы механизма переключения
передач

60

45

-

Свечи зажигания

40

30

-

Монтажные болты корпуса термостата

20

15

-

Болты скобы дроссельного троса

8

71

Болт автоматического натяжного устройства

для зубчатого ремня привода распредвала

20

15

-

Болты корпуса корзины механизма
переключения передач

75

55

-

Болты гидротрансформатора механизма
переключения передач

45

33

-

Болты верхней крышки зубчатого ремня
привода распредвала

10

-

89

Болты крышки клапанов

10

-

89

1В-6 ДВИГАТЕЛЬ SOHC

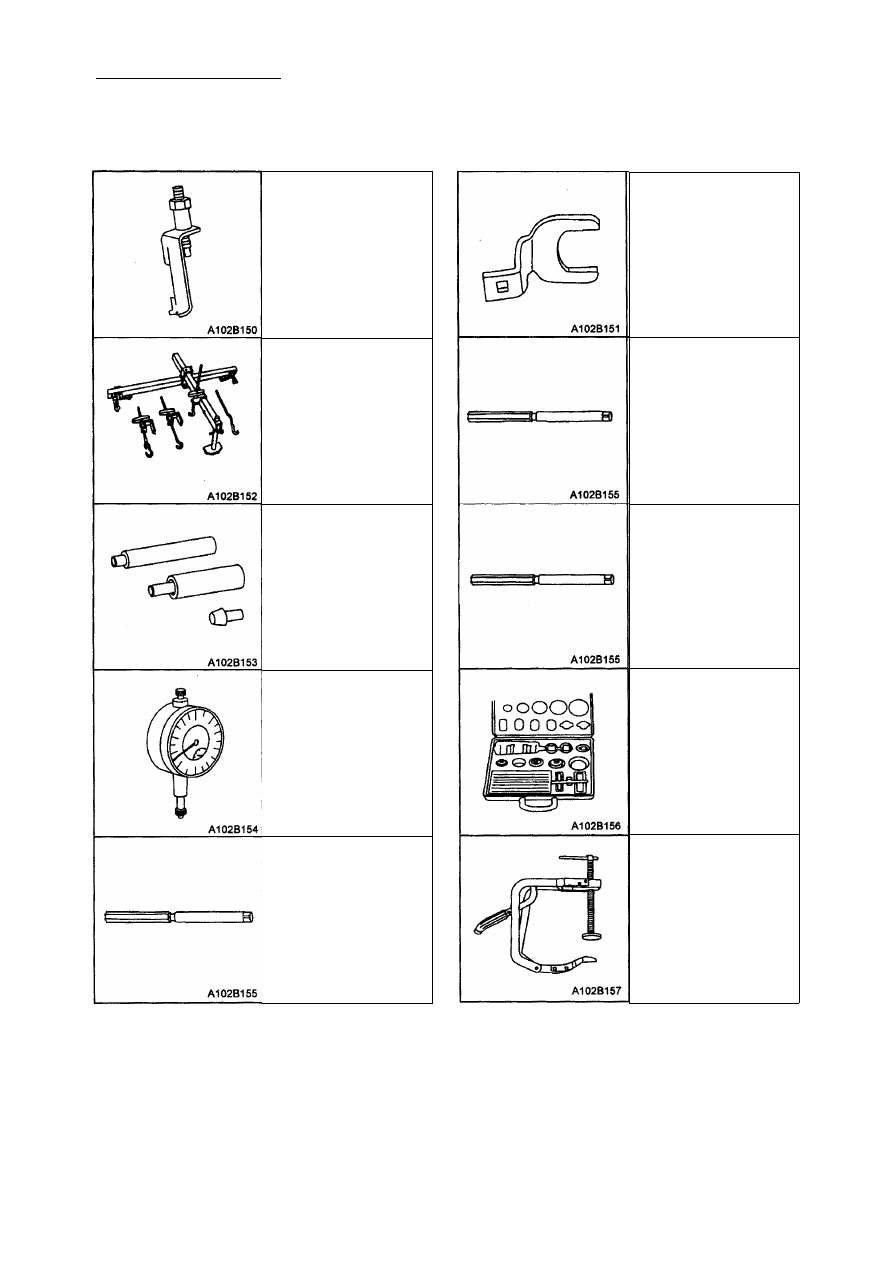

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Таблица специальных инструментов

Устройство для сжатия

пружины клапана

КМ-565-А

Зажимное приспособление

опоры узла двигателя

J-28467-B

Комплект для техничес­

кого обслуживания

поршневого пальца

КМ-427

Индикатор

МКМ-571-В

Развертка направляющей

втулки клапана

КМ-253

Регулятор для зубча­

того ремня привода

распредвала

J-42492.

Развертка направляю­

щей втулки клапана

КМ-254

Развертка направляю­

щей втулки клапана

КМ-255

Комплект резцов

КМ-340-0

Включает: КМ-340-7,

КМ-340-13,
КМ-340-26

Устройство для сжа­

тия пружины клапана

КМ-348
