6D-16 РУЛЕВОЙ МЕХАНИЗМ БЕЗ УСИЛИТЕЛЯ

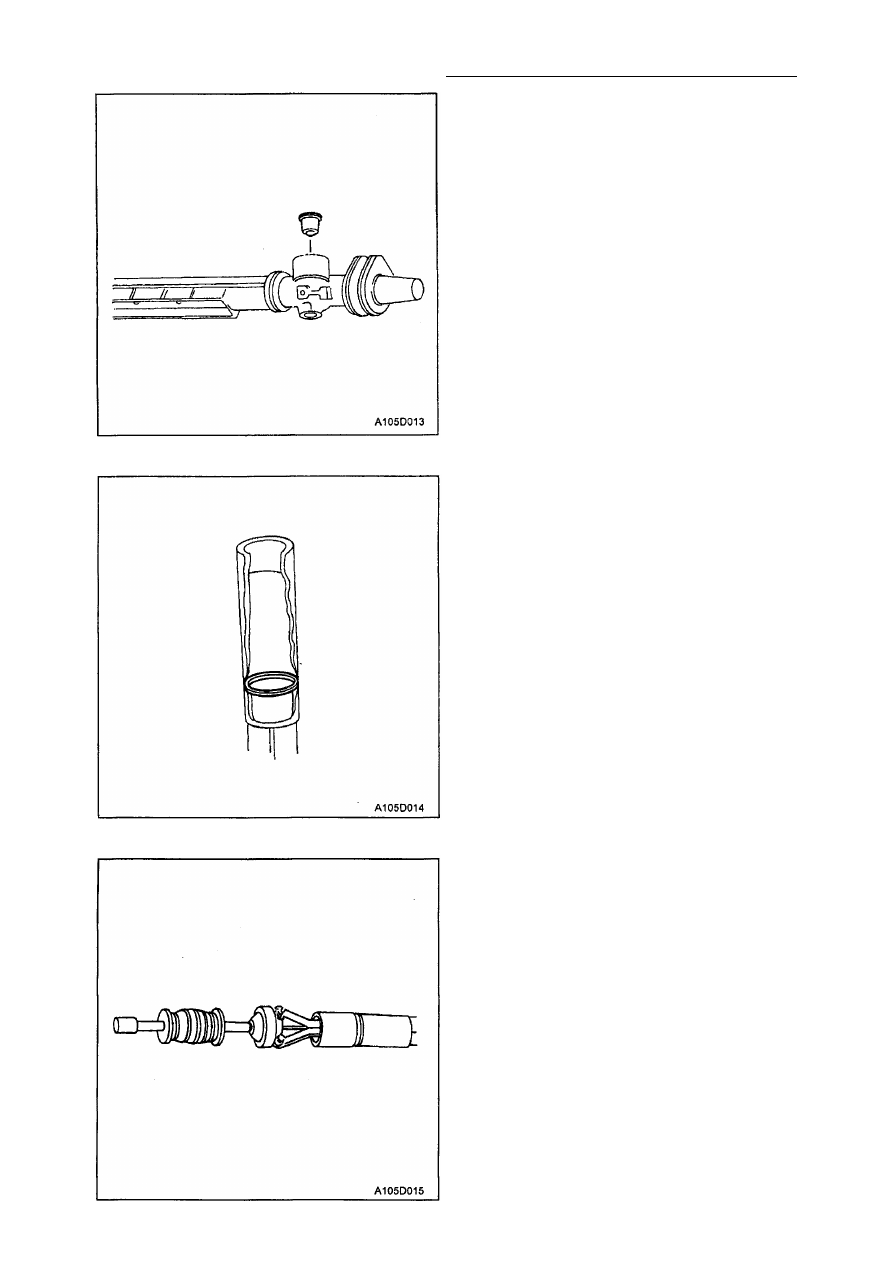

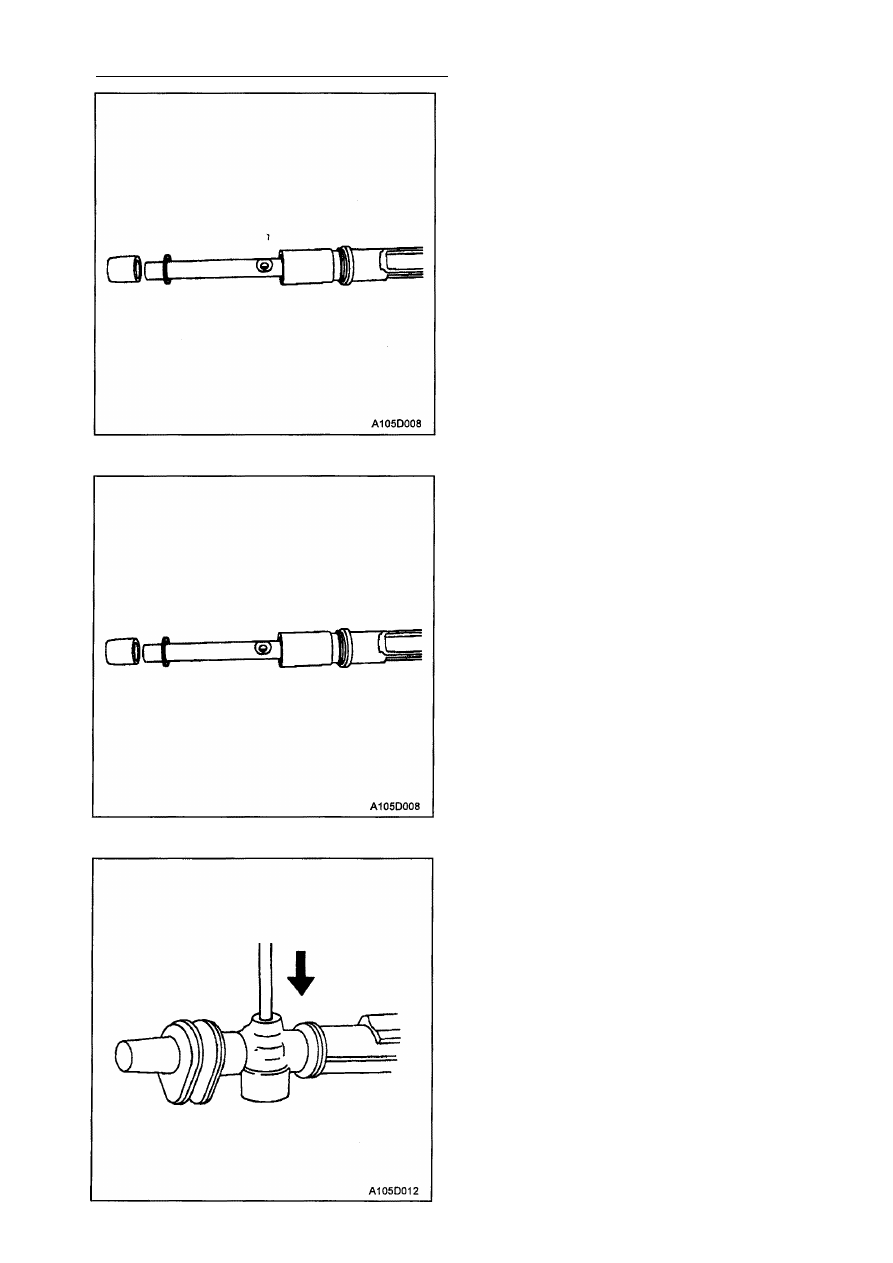

РЕЙКА

Процедура разборки

1. Снимите с машины рулевой механизм.

См. главу "Рулевой механизм" в этом
разделе.

2. Снимите реечный подшипник. См. гла­

ву "Подшипник рулевого механизма" в
этом разделе.

3. Снимите шестеренчатый вал. См. гла­

ву "Шестеренчатый вал" в этом
разделе.

4. Снимите корпус и крышку.

5. Уберите вал из корпуса рулевого ме­

ханизма.

Процедура сборки
Примечание: Все взаимодействующие

металлические детали должны быть
смазаны литиевой смазкой 1051344 или
ее эквивалентом в процессе сборки.

1. Установите на место вал в корпусе ру­

левого механизма. Поставьте стопор­

ное кольцо.

2. Установите крышку края корпуса.
3. Установите на место шестеренчатый

вал. См. главу "Шестеренчатый вал"
в этом разделе.

4. Установите подшипник рулевого ме­

ханизма. См. главу "Подшипник ру­

левого механизма" в этом разделе.

5. Установите рулевой механизм в ма­

шине. См. главу "Рулевой механизм" в
этом разделе.

РОЛИКОВЫЙ ПОДШИПНИК

Процедура разборки

1. Снимите с машины рулевой механизм.

См. главу "Рулевой механизм" в этом
разделе.

2. Снимите подшипник рулевого меха­

низма. См. главу "Подшипник рулевого
механизма" в этом разделе.

3. Снимите шестеренчатый вал. См. гла­

ву "Шестеренчатый вал" в этом
разделе.

4. Снимите роликовый подшипник с по­

мощью пресса и подходящего про­
бойника.

РУЛЕВОЙ МЕХАНИЗМ БЕЗ УСИЛИТЕЛЯ 6D-17

Процедура сборки
В н и м а н и е : Подшипник должен быть
полностью утоплен в корпусе.

1. Установите роликовый подшипник с

помощью пресса и подходящего про­
бойника.

2. Установите на место шестеренчатый

вал. См. главу "Шестеренчатый вал"
в этом разделе.

3. Установите подшипник рулевого меха­

низма. См. главу "Подшипник рулевого

механизма" в этом разделе.

4. Установите рулевой механизм в ма­

шине. См. главу "Рулевой механизм" в
этом разделе.

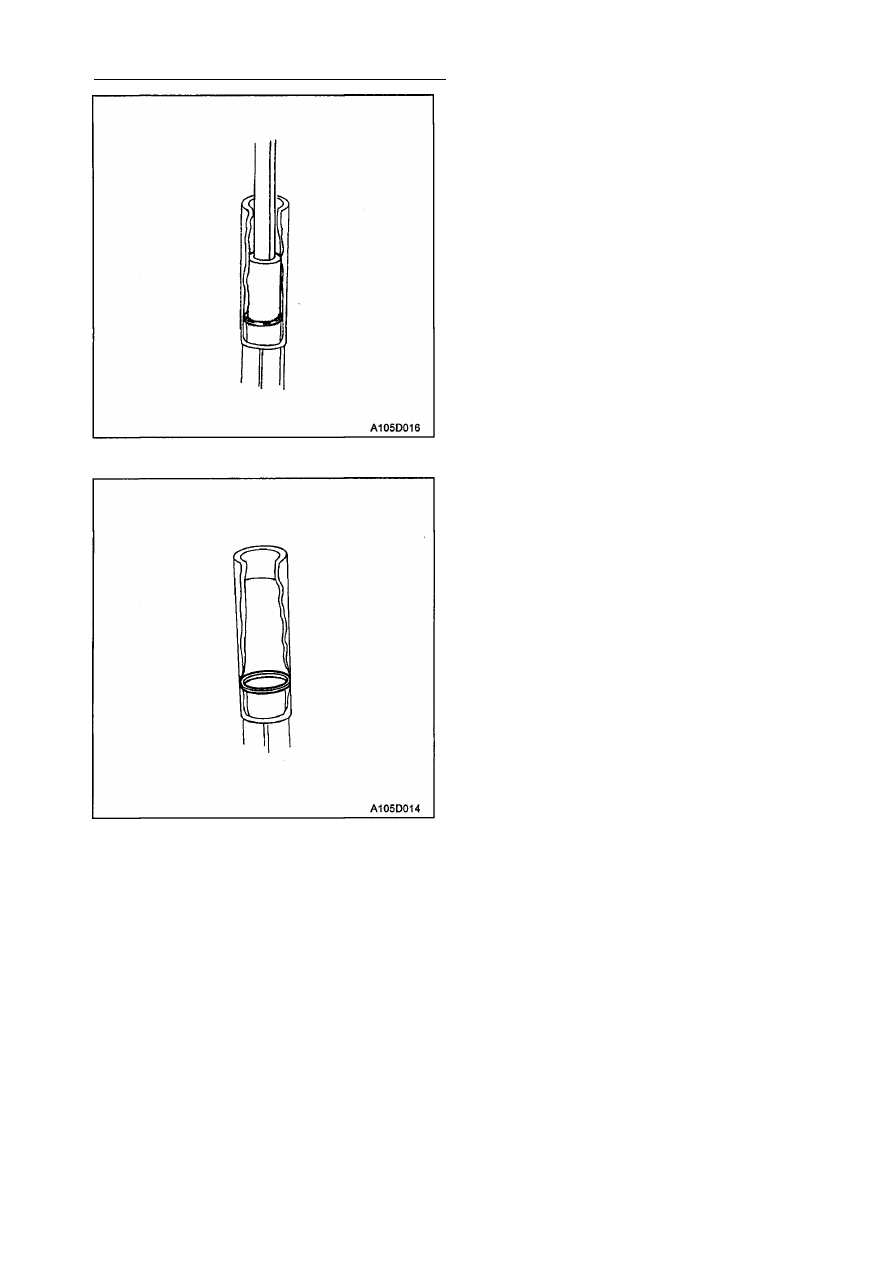

РЕЕЧНАЯ ВТУЛКА

Процедура разборки
1. Снимите с машины рулевой механизм.

См. главу "Рулевой механизм "в этом
разделе.

2. Снимите подшипник рулевого меха­

низма. См. главу "Подшипник рулевого
механизма" в этом разделе.

3. Снимите шестеренчатый вал. См. гла­

ву "Шестеренчатый вал" в этом
разделе.

4. Уберите вал рейки из корпуса рееч­

ной передачи. См. главу "Рейка" в этом
разделе.

5. Снимите стопорное кольцо с помощью

длинных клещей для колец.

6. Снимите втулку с помощью молотка и

подходящих инструментов.

6D-18 РУЛЕВОЙ МЕХАНИЗМ БЕЗ УСИЛИТЕЛЯ

Процедура сборки

1. Установите новую реечную втулку с

помощью пробойника и подходяще­
го патрона. Надев на втулку патрон,
надавите на нее и поставьте на место,
надавив пробойником и прессом.

2. Установите стопорное кольцо.
3. Установите на место вал рейки . См.

главу "Рейка" в этом разделе.

4. Установите на место шестеренчатый

вал. См. главу "Шестеренчатый вал"
в этом разделе.

5. Установите подшипник рулевого меха­

низма. См. главу "Подшипник" в этом
разделе.

6. Установите рулевой механизм в ма­

шине. См. главу "Рулевой механизм" в
этом разделе.

ОБЩЕЕ ОПИСАНИЕ И УПРАВЛЕНИЕ СИСТЕМОЙ

РУЛЕВОЙ МЕХАНИЗМ БЕЗ УСИЛИТЕЛЯ

Рулевой механизм рулевого управления без усилителя состоит из двух главных компо­
нентов: рейки и шестерни. Движение шестерни передается через ее зубцы, которые

зацепляются с зубцами рейки, заставляя рейку двигаться. Эта сила передается через

тяги На стойки, которые поворачивают колеса.

РАЗДЕЛ 6Е

РУЛЬ И КОЛОНКА

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 6Е-1

Специальные инструменты 6Е-2

Таблица специальных инструментов 6Е-2

Определение неисправностей 6Е-2

Определение неисправностей в рулевой колонке 6Е-2

Профилактическое обслуживание и ремонт 6Е-7

Обслуживание на автомобиле 6Е-7
Выключатель и рычаг сигнала поворотов 6Е-7
Рычаг и выключатель стеклоочистителя 6Е-9

Колпачок рычага рукоятки управления 6Е-12
Рулевое колесо без сервомеханизма 6Е-13
Рулевое колесо с сервомеханизмом 6Е-15
Переключатель и блокировка замка зажигания 6Е-16
Гибкая муфта 6Е-19
Рулевая колонка 6Е-19

Ремонт узлов 6Е-24

Стандартная рулевая колонка 6Е-24

Плавающая рулевая колонка 6Е-29

Общее описание и работа системы 6Е-42

Рулевое колесо и колонка 6Е-42

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Стяжной болт фланца муфты

25

18

-

Винты суппорта кожуха

16

12

-

Болты крепления кожуха зажигания

11

-

97

Стопорные винты замка зажигания

2

-

18

Винты нижней панели инструментов внутренней
отделки

3

-

27

Винты панели нижней крышки рулевой колонки

3

-

27

Зажимные гайки капота рулевой колонки

22

16

-

Болты для крепления рулевой колонки к панели

инструментов

22

16

-

Гайка рулевого колеса

25

18

-

Винты корпуса переключателя поворотов

3

-

27

Винты панели верхней крышки рулевой колонки

3

-

27

Винты головки наклонного рулевого рычага

3

-

27
