BYD F6. Service Instruction - part 9

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 129



3．Pull out the sealing cover of high beam.
4．Contrarotate the mount of small light for
quarter circle. Take out the small light.



5．Take  out  and  replace  the  bulb  of  small
light.

6．Rotate small light clockwise, and make it
reach to proper position.

7．Close the sealing cover.

8．Connect the connecter of electric device;
make sure it is well connected.

9．  (Driver side)
Install the battery.

10．Open the headlight to test the new bulb.







Front turning light






1．Pull out the key from the ignition switch,
open the engine hood.



2．Press the reed and pull out the connecter
of electric device.



3．Contrarotate the mount for quarter circle,
and

disassemble

it

from

headlight

assembly．



4．Pull out the bulb from the mount directly.

5．Fix  the  bulb  into  the  mount  until  it
reaches to bottom of mount.

6．Fix the mount back to headlight assembly.
Rotate  it  clockwise  and  make  it  locked  to
the proper position.

7．Test  the  light  to  make  sure  whether  the
new bulb works normally.





Replace front fog lamp bulb
The  bulb  is  halogen  bulb.  To  replace  bulb,
hold its plastic sleeve and avoid your skin or
hard  thing  touching  the  bulb.  If  touch  the
bulb, clean it with the metamorphic alcohol
and clean dishcloth.


Notice


When the halogen bulb is on, it will get
scorching. The grease, sweat or scratch
on  the  bulb  will  cause  crack  for
overheating.






BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 130

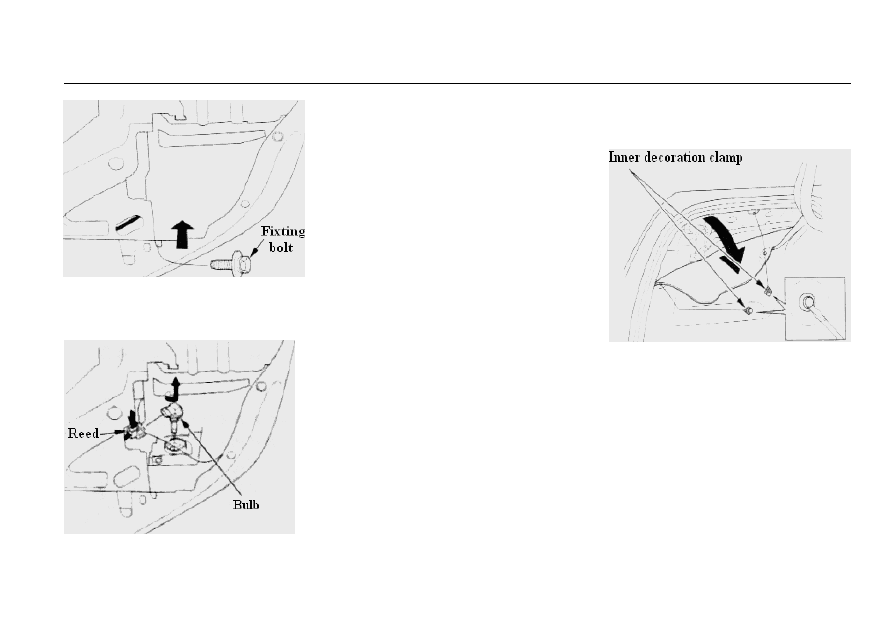

1．Disassemble  the  fixing  bolt  of  bottom
cover under front bumpe.






2．Push the bottom cover.



3．To disassemble the connecter of electric
device  from  the  bulb,  push  the  both  sides
reed of connecter of electric device, and pull
the connecter down.



4．Contrarotate  bulb  for  quarter  circle  and
disassemble  it  from  front  fog  lamp
assembly.



5．Fix  the  new  bulb  to  front  fog  lamp
assembly.  Rotate  it  for  quarter  circle
clockwise,  and  make  it  locked  to  proper
position.
6．Connect the connecter of electric device
to new bulb; make sure it is well connected.

7．Open front fog lamp, make sure whether
the new bulb work normally or not.

8．Fix the bottom cover, and  fix the fixing
bolt and make it tight.





Replace rear turning light/reversing
light/fog lamp







1．Open trunk.



2．

Prize the interior trimming panel of trunk,

and  disassemble  buckles  of  L/R  corner.
Carfully  lift  a  corner  of  trunk,  and  let  the
light mount appear.





BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 131

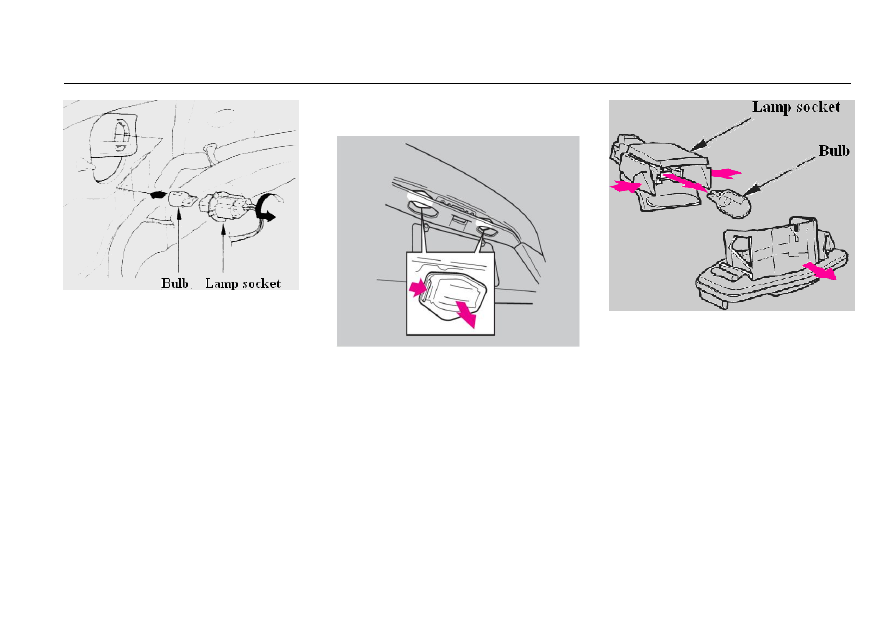

3．Contrarotate the mount for quarter circle,
and disassemble it.
4．Directly pull out the bulb from the light
mount. Fix new bulb.
5 ． Anew  fix  the  mount  back  to  light
assembly,  rotate  it  clockwise  until  it  is
locked to proper position.

6．Test new bulb to make sure whether the
bulb work normally.
7．Fix the interior  trimming  panel of trunk
back to original place.
8．Push the interior trimming buckle into the
hole

.



Replace rear license plate light bulb







1．Open trunk
2．Prize the interior trimming panel of trunk
covers  carefully,  and  disassemble  the
interior trimming buckle of L/R corner.

Carefully  lift  a  corner  of  interior  trimming
panel  of  trunk  cover  and  make  the  mount
appear.






3．Pinch  the  lock  button  of  light  mount
tightly;  disassemble  the  mount  from  the
light assembly.

4．Pull out the bulb. And fix well new bulb.



5．Test new bulb to make sure whether the
new bulb work normally.





6．Fix the mount to original place and make
it locked to proper position.

7．Fix the interior  trimming  panel of trunk
cover to original position.

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 132



Push  the  interior  trimming  buckle  into  the
hole

.

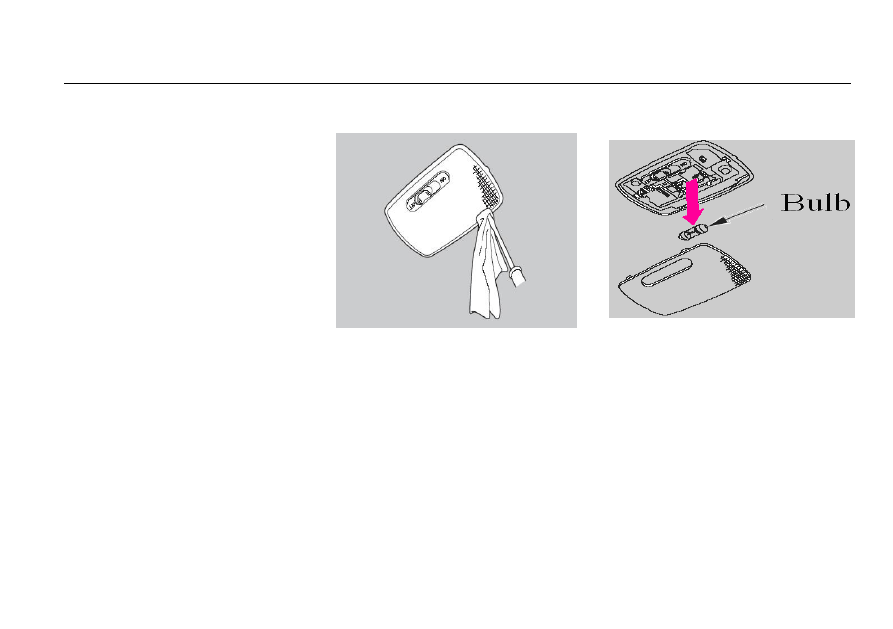

Replace reading light bulb and door light
bulb
Disassemble the door light and interior light
with  the  same  method.  But  they  are
different kinds of bulbs.



1 ． Prize  the  edge  of  lense  light  shield
carefully,  take  out  the  light  shield.  Don‘t
prize  the  edge  of  light  shield  protective
jacket.

2．Take  out  the  bulb  from  the  metal  clip
jacket directly.

3．Fix  well  the  new  bulb  and  fix  the  lense
shield to original position.

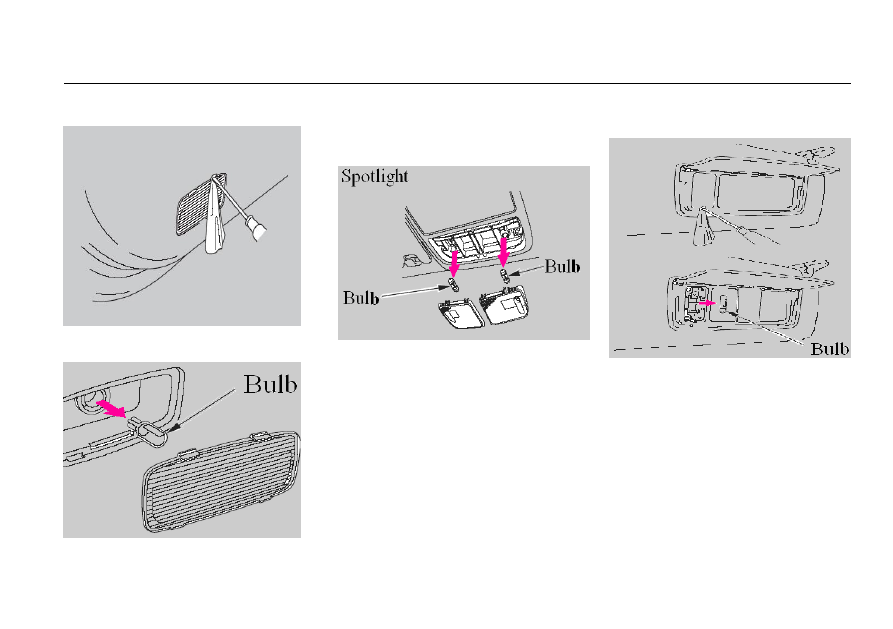

Rear reading light：






Prize  the  front  of  both  sides  lense  light
shield



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 133



Door light：





Prize the up center of lense lignt shield.





Front reading lamp：
Prize the front-edge of both sides reading
lamp.







Make-up mirror light：







BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 134

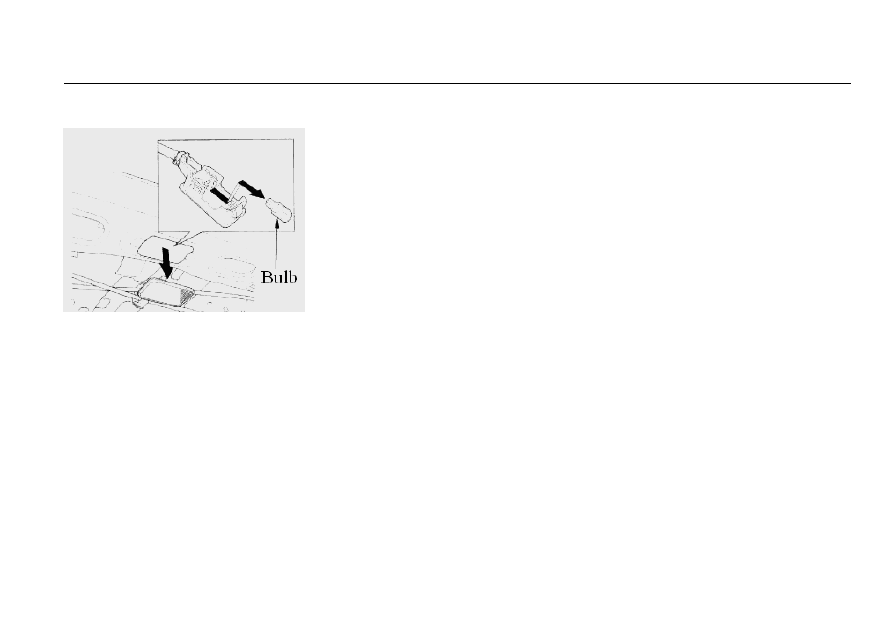

Replace trunk light bulb







1．Open trunk.

2．Underlay a piece  of cloth to left  side  of
trunk  light  assembly.  Prize  the  assembly
carefully and disassemble it.



3．Pull out the bulb from its mount, and fix
new bulb well.

4. Fix well the light assembly. Firstly push
its right side, and push the left side until you
hear a click sound.


Vehicle storage

If  park  your  vehicle  for  a  long  time  (over
one month), refer to the following step. The
step  is  useful  to  prevent  vehicle  from
deteriorating and easy to rerun it. If possible,
park it indoor.
1. Add fuel.

2.  Replace  the  engine  oil  as  well  as  filter
(refer to 101st page).

3. Clean and dry the body thoroughly.

4. Clear the interior to make carpet dry.

5.  Release  the  parking  handle.  Set  the
transmission  to  reverse  gear  (instruction
transmission)  or  parking  gear  (automatic
transmission).



6. Ward off the rear wheel.

7.  To  park  your  vehicle  for  a  long  time,
should support it with jack to make it off the
earth.

8.  Open  a  window  appreciably  (park  it
indoor).

9. Disconnect the connection of battery.

10.  Underlay  towel  or  cloth  to  front  wiper
arm to avoid touching the windshield.

11.  For  decreasing  the  adhesion,  spray  the
silicon  ketene  lubricant  to  the  weather
sealing  position  of  all  doors  and  trunk,  and
coat  the  wax  on  the  connective  position  of
sealing strip of door and trunk.



12.  Cover  the  body  with  ventilating  dress
which  is  made  of  cotton  cloth,  and  the
plastic  cloth  will  hurt  the  body  paint
because it will accumulate hydrosphere.

13.  If  possible,  should  start  the  engine  one
time per month.

If  your  vehicle  park  for  a  year  or  longer,
before  starting  it,  you  should  call  the  BYD
authorized  service  station  for  a  checkup  of
two  years  per  40000  kilometers  (refer  to
96

th

  page).  If  the  driving  mileage  or  time

has  got  to  the  ruled  value  of  periodic
maintenance  table  or  it  isn‘t  necessary  to
replace the parts.



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 135



Appearance maintenance



Often  washing  and  wiping  your  vehicle  is
useful  to  keep  its  appearance  brand-new.
The  section  will  introduce  how  to  wash
your  vehicle  as  well  as  how  to  keep  its
appearance clean (including paint, polishing,
wheel  and  interior).  Meanwhile  there  are
some suggestions about anti-rust.



Washing ......................................... 135
Cere care ....................................... 135
Alloy wheel ................................... 136
Painting repair ............................... 136
Interior maintenance ..................... 136
Carpet ............................................ 136
Floor cushion ................................ 136
Fabric ............................................ 136
Nylon ............................................ 137
Leather (optional) .......................... 137
Seat belt ......................................... 137
Window ......................................... 137
Air freshener ................................. 137
Anti-rust ........................................ 137




BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 136



Washing

Often  washing  vehicle  is  useful  to  its
appearance.  The  dust  and  grit  can  hurt  the
paint, leaves and dung can damage the body
finish permanently.
Wash  your  vehicle  in  the  cool  place.  Can‘t
wash  it  in  the  sun.  If  park  your  vehicle  in
the  sun  for  a  long  time,  before  washing  it,
drive it to the cool place, when it gets cool,
wash  it.  Only  use  the  solvent  and  cleanser
which  are  recommended  in  the  ―owner‘s
instruction‖.


Notice




Chymist  solvent  and  strong  cleanser
will  hurt  the  paint,  metal  and  plastic
parts.
Washing  the  engine  chamber  with  high
pressure has bad hurt, not only hurt the
engine ECU, but also hurt sensor etc.




1.  Wash  your  vehicle  with  cold  water
thoroughly to remove floating dust.

2.  Fill  a  barrel  of  cold  water,  mix  special
cleanser into it.


3.  Repeat  wash  your  car  with  water,
cleanser  and  rub  it  with  soft  brush,  sponge
or soft cloth from roof to bottom.

4. Check up whether there is ordure such as
pitch or tree liquid on the body. Remove the
ordure  with  pitch  leaner  or  turpentine,  then
wash it with clean water to avoid hurting the
body finish.



5.  After  finishing,  rub  it  with  soft  cloth.
Naturally drying it will make the  body lose
polish or form water mark.

Dry the body meanwhile checks up whether
there is the symbol of dropped paint or nick.
The position is easy to be eroded. If finding
it,  repair  it  with  the  repair  paint  (refer  to
139

th

 page).



Cere care

Cering  must  be  made  after  washing  and
drying the vehicle. For preventing the body
appearance

from

accumulating

water,

should  cere  the  body  and  aglet.  After
cereing,  the  accumulating  water  will
become the drip or bead.


You  should  use  the  high  quality  liquid  cere
or  mushy  cere.  When  using,  you  should
refer  to  the  specfiction  of  container.  There
are following two kinds of products：

Protection  ceres——  coated  on the  paint  to
protect it from sun shining and air polluting.
Should coat this cere on the new vehicle.





Polishing  cere——it  is  the  mixture  of
polishing  cere  and  cleanser  or  paraffin  that
make  the  paint  that  is  oxidized  or  lose
polish  anew  give  off  reflect.  Generally
speaking,  the  cere  includes  soft  rubbing
powder  and  solvent,  it  can  remove  the
surface  layer  of  paint.  If  it  can‘t  make  the
paint resume original reflect after cering the
protection  cere,  should  coat  the  polishing
cere.

With  cleanser  removing  the  ordure  such  as
pitch and insect etc will cause dropping cere.
Notice: Even if the other parts needn‘t cere,
must  anew  cere  on  the  parts  which  drop
cere.



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 137



Alloy wheel

When

cleaning

other

exterior

parts,

meanwhile you should clean the alloy wheel.
After cleaning them with the same solution,
wash them thoroughly.

There  is  a  transparent  protective  layer  to
avoid  aluminum  eroding  and  rusting.  The
bad  chemicals  or  hard  brush  will  hurt  the
protective  layer.  Only  use  the  neuter
cleanser  and  soft  brush  or  sponge  to  wash
wheel.



Painting repair

Check  up  whether  there  is  the  symbol  of
dropping  paint  or  nick  on  the  body.  If exist
the  symbol,  immediately  repair  it  to  avoid
metal  of  hurt  position  being  eroded.  The
painting  repair  only  repair  a  little  piece  of
dropping  paint  or  nick,  as  to  the  big  area
dropping  paint,  you  should  call  for
professional technician.

Interior maintenance
Carpet

Often  vacuum  the  dust  on  the  carpet.  If
there  is  too  mush  dust,  it  will  increase  the
hurt  of  carpet.  Periodically  washing  it  with

detergent  can  keep  carpet  like  new.  You
should

use

bubble

carpet

cleanser.

According  to  its  use  specification,  dip  it
with  the  soft  brush  or  sponge.  For  keeping
carpet  dry  as  soon  as  possible,  don‘t  add
water in the cleanser.

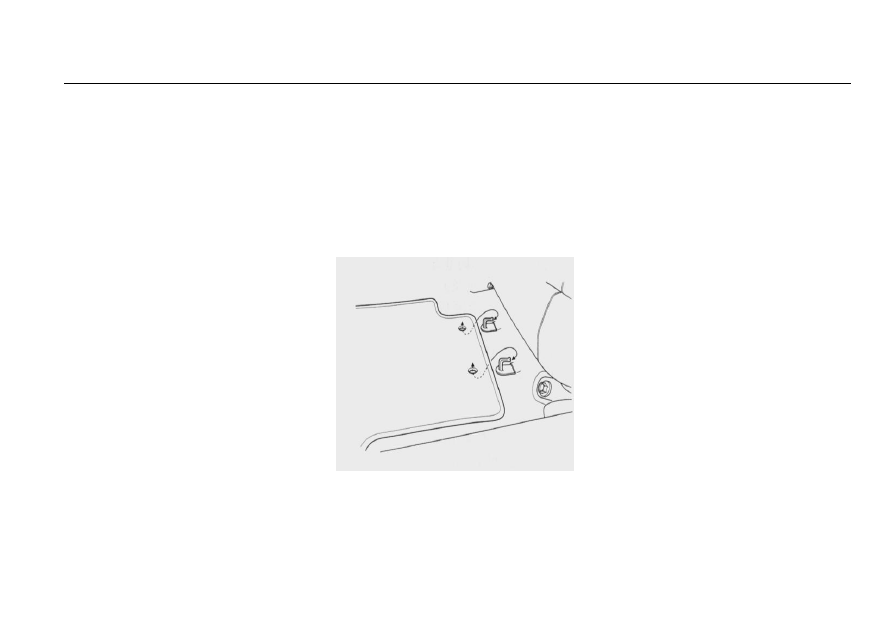

Floor cushion

(Self fixing)





The  floor  cushion  of  driver  side  can  be
hooked  by  fixing  bolt,  it  can  avoid
interrupting  the  operation  of  pedal  for  the
floor  cushion  sliding  forward.  The  fixing

bolt isn‘t standard equipment.
The  fixing  method  of  fixing  bolt  should
refer to the fixing specification.





When  assembling  the  floor  cushion,  you
should make sure it is hooked tightly.

To  replace  it,  please  use  the  special  floor
cushion. The cushion can be hooked by the
fixing bolt which is fixed in the vehicle.

To  fix  other  floor  cushion  on  the  floor  of
driver side, you should make sure it has the
proper size and can be hooked tightly by the
fixing bolt. Don‘t add additional cushion, or
will  interrupt  the  operation  of  pedal  for  the
additional cushion sliding forward.





Fabric

Vacuum  the  dust  and  ordure  on  the  fabric.
When  washing,  can  use  the  lukewarm
neutral  suds,  then  dry  it  in  the  air.  To
remove  the  hard  ordure,  use  the  fabric
cleanser. Before using it, you must try out it
to make sure it can‘t cause the fabric fading
or  coloration.  Abide  the  operation  of
cleanser use specification.



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 138



Nylon

Vacuum the dust and ordure. Wash and wipe
the  nylon  with  soft  cloth  with  neutral  suds.
Remove  the  harder  ordure  with  the  bristle
brush with the same suds, also use spray or
bubble nylon cleanser.





Leather (optional)

Vacuum  the  dust  and  ordure,  especially  the
wrinkle  and  joint.  Clean  the  leather  with
soft cloth dipping clean water, then, furbish
it  with  dry  cloth.  If  need  further  wash,  use
the  special  soap  to  wash,  for  example  the
leather  cleaning  soap.  Coating  the  soap  on
the soft cloth with water to wipe the leather,
and furbish it by the above method.



After wiping the leather by eradicator, wipe
and dry it by soft cloth as soon as possible.
Don‘t  put  the  dishcloth  with  eradicator  at
the any interior parts for a long time. Some
eradicator  can  make  the  rosin  or  fiber  of
fabric to fade or rupture.



Seat belt

If  the  seat  belt  is  dirty,  wash  and  wipe  it
with  soft  brush  with  neutral  warm  suds.
Don‘t  use  bleaching  powder,  dye  or  clean

solvent; they can lower the durability of seat
belt.  Before  driving,  should  dry  seat  belt
naturally.

If there is too much dust on the ring of seat
belt,  which  will  cause  the  reaction  of  seat
belt slow. And wash and wipe the inner side
of  ring  with  clean  cloth  with  neutral  warm
suds or isopropyl alcohol.





Window

Clean  the  outside  of  window  with  glass
detergent,  also  can  using  the  mixture  of
vinegar  and  water,  whose  proportional  is
one  to  ten.  The  mixture  can  remove  the
mirage of window interior. Finally wipe and
dry  surface  of  all  glasses  and  plastic  with
soft cloth or paper.



Notice：
The heating wire of rear window defogging
device  and  lead  of  antenna  is  fixed  on  the
glass of rear window interior side, if wiping
it  strongly,  make  it  move  or  rupture.  So
when wiping rear window, you should wipe
it lightly and along the left and right side.



Air freshener

To  use  the  deodorizer  or  air  freshener,  it  is
better  to  choose  the  solid.  Some  air
freshener  includes  chemical  component
which  will  make  the  interior  trimming  and
fiber of fabric rupture or fade.
To use liquid air freshener, make sure to fix
it  properly  to  avoid  air  freshener  spilling
when driving.



Anti-rust

Generally  speaking,  there  are  two  reasons
for vehicle eroding:
1．The moisture accumulates in the hole of
body.  The  mud  and  proof-freeze  salt  which
accumulates  in  the  clearance  of  vehicle
bottom  easily  accumulates  moisture  and
make the parts easilier eroded.

2．Scaling off of protective layer and paint
of body surface and vehicle bottom.



There are many kinds of anti-dust measures
on  your  vehicle.  Making  some  simple
periodic  maintenance  is  helpful  to  avoid
vehicle eroding.

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 139



1.  Immediately  repair  when  finding  the
dropping of paint and nick.

2.  Check  up  and  wash  door  as  well  as
osculum under the body.

3. Check up the humidity of floor dress. The
carpet  and  floor  cushion  will  keep  the
humidity  for  a  long  time,  especially  in
winter. Moisture will make the floor eroded.



4. Wash the body bottom with high pressure
squirt  gun.  It  is  important  for  the  vehicle
which running on the road with proof-freeze
salt in winter. It is a good method to the area
where  climate  is  wet  and  often  has  the  sea
breeze.  Carefully  protect  the  ABS  wheel
sensors and connect them with all wheels by
wire.

5.  You  should  repair  and  check  up  the
anti-dust

layer

of

vehicle

bottom

periodically.







BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 140



Emergent

malfunction

solution



This  section  includes  some  common
problems  that  the  driver  often  experiences
when  driving.  And  it  will  tell  you  how  to
judge and  dispose correctly when you meet
these  problems.  The  problem  has  standed
you on the side of road, you may be able to
get going again according to the knowledge.
If  you  can  not  still  eliminate  the
malfunction,  you  will  also  find  instructions
getting your vehicle towel.



Replace a flat tire .......................... 140
If engine can‘t start ....................... 144
Can‘t  start  engine  or  starter  running
slowly ............................................ 144
Starter running normally ............... 144
Pushing car to start engine ............ 145
Engine overheating ....................... 146
Engine oil pressure indicator ......... 147
Battery charging indicator ............. 148
Brake system indicator .................. 149
Close power sun roof .................... 150
Check and replace fuses ................ 151

Emergent Traction ......................... 156
CVT transmission: ........................ 157



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 141



Replace a flat tire

If you have a flat tire while driving, stop in
a  safe  place  to  change  it.  It‘s  dangerous  to
stop in the center of road or at heavy traffic
shoulder.
Drive  slowly  along  the  shoulder  until  you
get to an exit or an area that is far from the
traffic lanes.



Notice




The vehicle can easily roll off the jack,
seriously injuring anyone underneath.
Make  sure  follow  the  directions  for
changing a tire exactly. Never get under
the vehicle when it is supported only by
the jack.




1 ． Park  the  vehicle  on  firm,  level  and
non-slippery pavement. Put the transmission
in  Park  (AT  vehicle  model)  or  in  Reverse
(MT  vehicle  model),  and  apply  the  parking
brake.

2．Turn  on  the  hazard  warning  lights,  and
turn  the  ignition  switch  to  LOCK  (0)
position.  Have  all  passengers  get  out  of the

vehicle while changing the tire.

3．Open the trunk. Raise the trunk floor by
lifting up on the back edge.

4．Take  the  tool  tray  out  of  the  trunk,  and
take the tools out of the tool tray.



5．Unscrew the wing bolt and take the spare
tire out of trunk.

6．Put plug woods in front and back of tire
which  shows  the  diagonal  line  to  changed
tire.





7．Loosen the wheel nuts 1/2 of a turn with
the wheel wrench.






8．Find out the jacking point nearest the tire
which  you  need  to  change.  Place  the  jack
under  the  jacking  point,  and  turn  the  end
bracket  clockwise  until  the  top  of  the  jack
contacts  the  jacking  point.  Make  sure  the
jacking point tab is resting in the jack notch.

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 142



Notice



Use spare jack following vehicle. If you
want  to  use  the  jack  to  lift  other
vehicles  or  use  other  jack  to  lift  you
vehicle, the jack or your vehicle may be
damaged.







9．As  shown,  use  the  extension  and  wheel
wrench to raise the vehicle until the flat tire
is off the ground.







10．Remove the wheel nuts, make sure to be
more  careful  while  operating,  the  nuts  may
be hot from driving.






11．Remove the flat tire. Place the flat tire
on  the  ground  with  the  outside  surface  of
the wheel facing up.



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 143

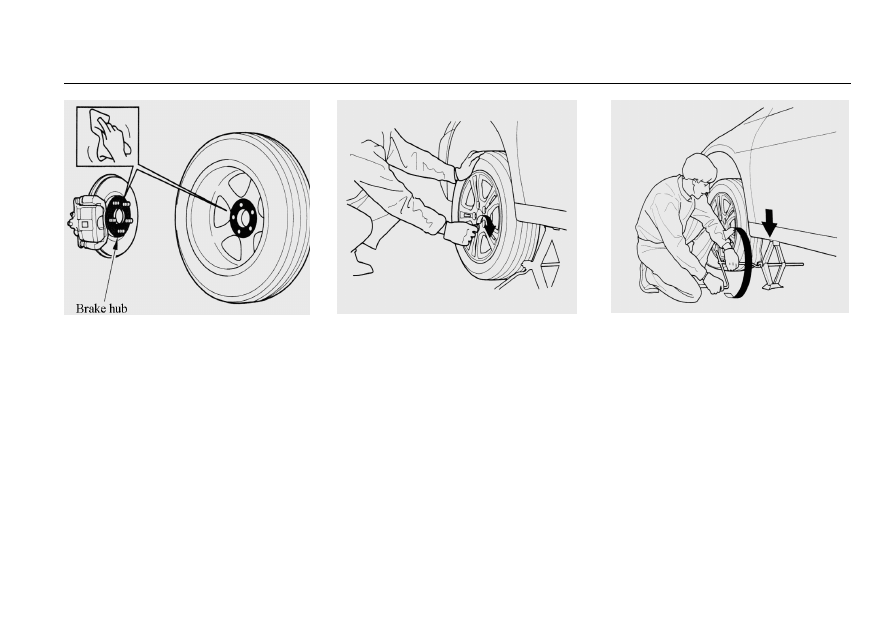

12．Before installing the spare tire, wipe any
dirty  off  the  installation  surface  of  wheel
and  brake  hub with  a  clean cloth.  Wipe  the
hub carefully; it may be hot from driving.







13．Put  on  the  spare  wheel.  Put  the  wheel
nuts  back  and  screw  them  lightly  by  hand,
then  tighten  them  in  a  crisscross  pattern
with the wheel nut wrench until the wheel is
firmly  against  the  brake  hub.  Do  not  try  to
tighten them fully.






14．Lower  the  vehicle  to  the  ground,  and
remove the jack.



BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 144






15．Tighten the wheel nuts seriously in the
same crisscross pattern. Have the wheel nut
torque  checked  at  the  nearest  authorized
service station.
Tighten  torque  of  wheel  nuts:  108  Nm  (11
kgf•m)






16．You need to remove the wheel‘s center
cover before put the flat tire in the trunk.






17．Place the flat tire face down in the spare
tire well.

18．Screw  the  wing  bolt  back  to  the  flat
tire‘s screw hole, and fix it.


Friendly tips



Loose  items  can  fly  around  the  interior
in  crash  and  could  seriously  injure  the
occupants.
Store the wheel, jack and tools securely
before driving.
