Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|

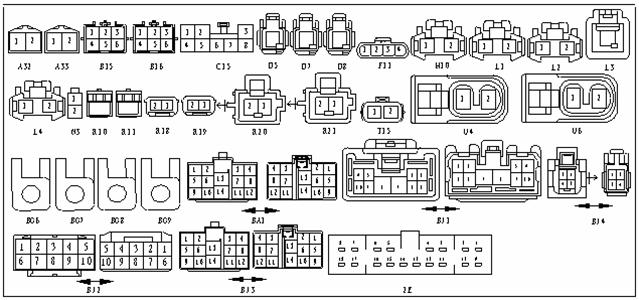

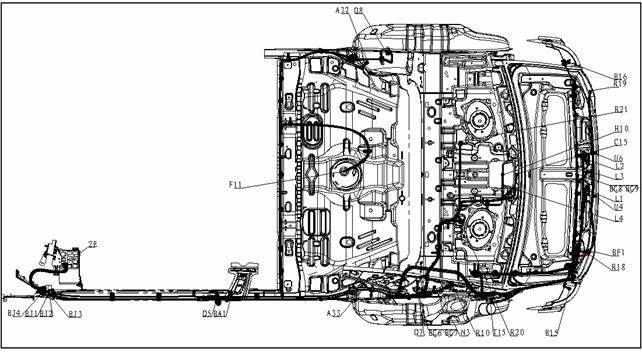

C15 |
DJ7081-2.3-21 |
Сменный блок компакт-дисков |
T15 |
0436001 |
Аварийный сигнал |
|
D5 |
6520-0564 |
Выключатель освещения левой передней
двери |
U4 |
7283-8226-30 |
Детектор радара заднего хода |
|
D7 |
6520-0564 |
Выключатель освещения правой передней
двери |
U6 |
7283-8226-30 |
Детектор радара заднего хода |
|
D8 |
6520-0564 |
Выключатель освещения правой передней
двери |
BG6 |
DJ4355-1Sn |
Линия заземления |
|
F11 |
0440601 |
Топливный бак |
BG7 |
DJ4355-2Sn |
Линия заземления |
|
H10 |
7283-8123 |
Верхний повторитель тормозного
сигнала |
BG8 |
DJ4355-1Sn |
Линия заземления |
|
L1 |
7283-8123 |
Левая лампа подсветки номерного знака |
BG9 |
DJ4355-2Sn |
Линия заземления |
|
L2 |
7283-8123 |
Правая лампа подсветки номерного
знака |
BA1 |
DJ7141-4.8/2.3-11 |
Кабельная шина, левая задняя дверь |
|
L3 |
7282-1010 |
Выключатель освещения багажного
отделения |
BJ1 |
7282-1405-40 |
Кабельная шина, приборная панель |
|
L4 |
7283-8123 |
Лампа освещения багажного отделения |
BJ2 |
7282-5831 |
Кабельная шина, приборная панель |
|
N3 |
DJ7022-6.3-21 |
Фильтр радиочастот |
BJ3 |
DJ7141-4.8/2.3-11 |
Кабельная шина, приборная панель |
|
R10 |
0338102 |
Устройство обогрева заднего ветрового
стекла |
BJ4 |
7282-1641 |
Кабельная шина, крыло |
|
R11 |
0338102 |
Устройство обогрева заднего ветрового
стекла |
2E |
MG651074 |
Блок разъемов |
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|

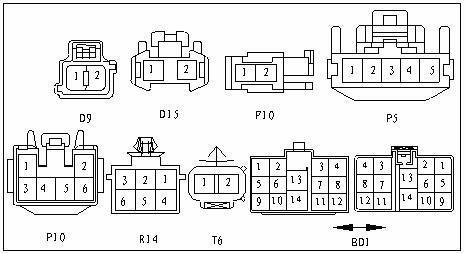

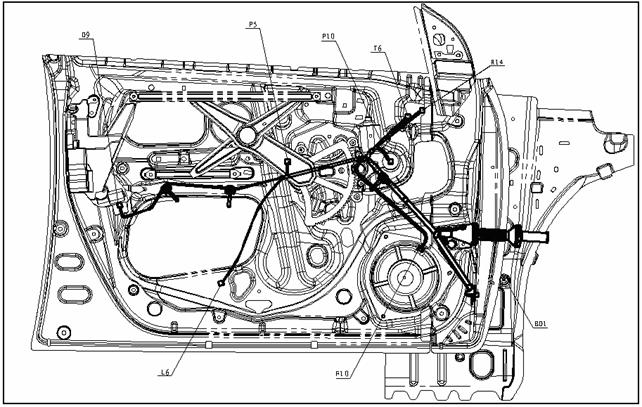

D9 |
DJ7021-2.2-21 |
Электропривод блокировки замка правой
передней двери |
P10 |
DJ7061-2.3-2120 |
Электропривод подъемника правого
переднего стекла в сборе |
|
D15 |
7283-8123 |
Внутреннее освещение, правая передняя
дверь |
R14 |
DJ7068-2.3-11 |
Электропривод правого зеркала
заднего обзора |
|
F10 |
0443401 |
Динамик низкой частоты, правая
передняя дверь |
T6 |
DJ7021-2.2-11 |
Динамик высокой частоты, правая
передняя дверь |
|
P5 |
1300-3111 |
Переключатель подъемника правого
переднего стекла в сборе |
BD1 |
DJ7141-4.8/2.3-21 |
Кабельная шина, приборная панель |
